SSL9k и Amek2500 — микрофонные предусилители линеек знаменитых консолей производства Solid State Logic и Amek. В нашем случае просто объединенные в одном корпусе.

SSL9k Mic Preamp

Информация по проекту как обычно находится на англоязычных ресурсах:  обсуждение  проекта и каталог тем и ссылок на http://www.prodigy-pro.com/forum/, первоисточник — схема, платы, комментарии  — http://www.beatbazar.com/guests/ssltech/ , полное описание проекта собранное в одном месте (я думаю собирать SSL9k  стоит именно по этому документу) — http://www.studio21.ch/diy/neeno/ssl9k/DIY_9k_Preamp.pdf.

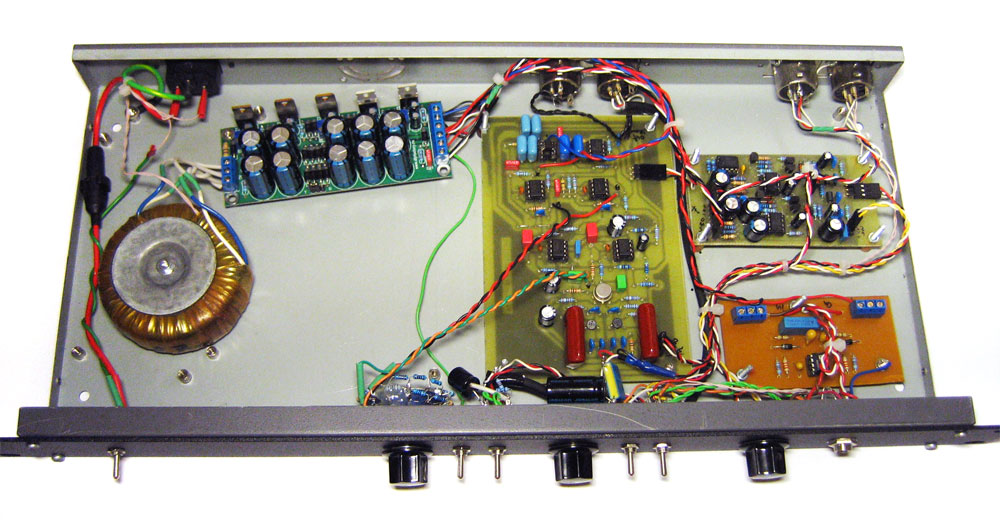

Оба преампа я собирал в корпусе из-под старого коммутатора — платы преампов, блок питания и плата сплиттера-дибокса Spluffer как попытка прикрутить к прибору линейный (гитарный) вход.

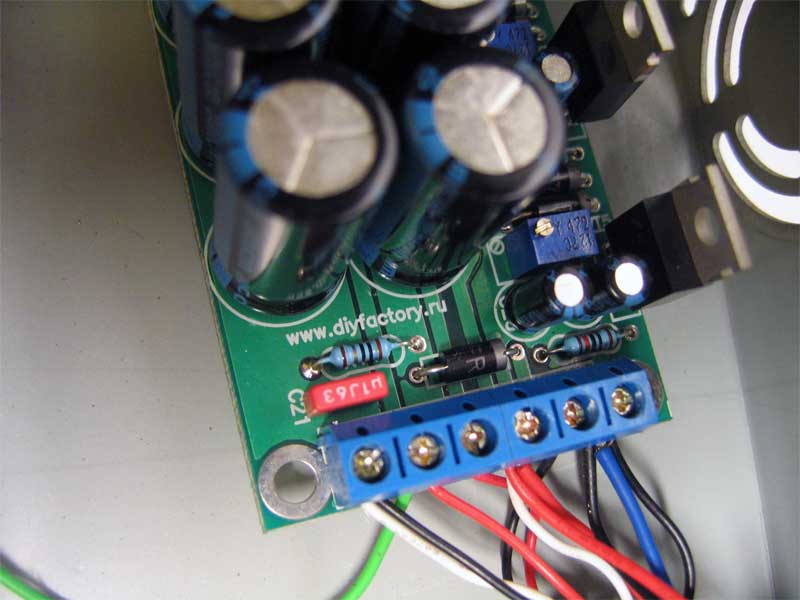

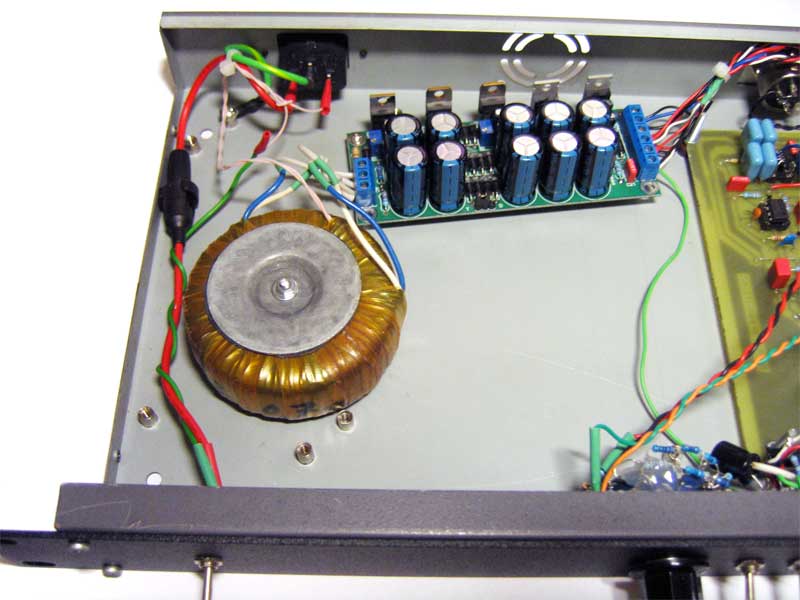

Блок питания — здесь как всегда открытый простор для творчества, однако стоит помнить, что SSL9k требует блок питания который способен выдать двуполярное питание на 18 и 15 вольт, плюс 48 вольт для питания фантома. Можно использовать блок питания из проекта — на выходе получаем 18-0-18 вольт а так же 48 вольт для фантомного питания. При этом преампу требуется дополнительно 15-0-15 вольт для питания ОУ TL051. Можно использовать два разных трансформатора (или найти трансформатор с дополнительными обмотками, или домотать самому) и собрать дополнительный блок питания на 15 вольт. Можно собрать универсальный блок питания с регулируемыми напряжениями на выходе. Обсуждение такого блока питания велось на нашем форуме. Именно такой БП я использовал в данном проекте. Трансформатор — с двумя вторичками по 18 вольт, 0.7А. На выходе — 48 вольт на фантом и необходимые 18-0-18в., 15-0-15в.

Операционные усилители применяем NE5534 или подобные более качественные.

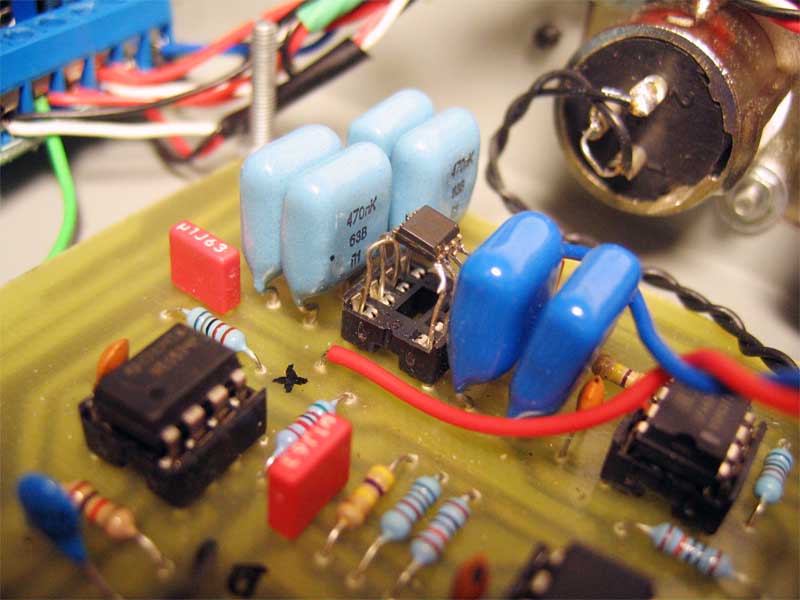

TL051 найти в DIP8 оказалось не так просто — пришлось применять некрасивое решение — припаивать обрезки выводов…

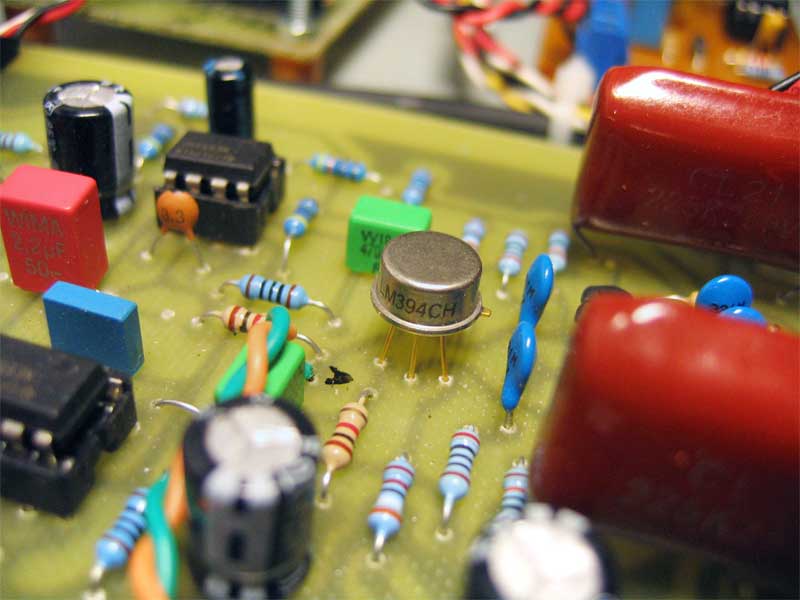

Одна из самых сложно доставаемых деталей в схеме — транзисторная сборка MAT02. Найти её в продаже практически нереально. Однако можно успешно применить её полный аналог — LM394CH. Купить последний в Москве вполне реально. Я покупал в розницу в «ДельтаЭлектронике» (минимальная сумма заказа — 500руб.). Штука не дешёвая — внимательно сверяйтесь с даташитом при пайке. Перед пайкой проверяйте напряжение, подаваемое на соответствующие выводы LM394CH.

Конденсаторы стараемся ставить максимально качественные что удастся найти, правда плата в этом смысле не  очень дружелюбна — обращайте внимание на размеры корпусов конденсаторов.

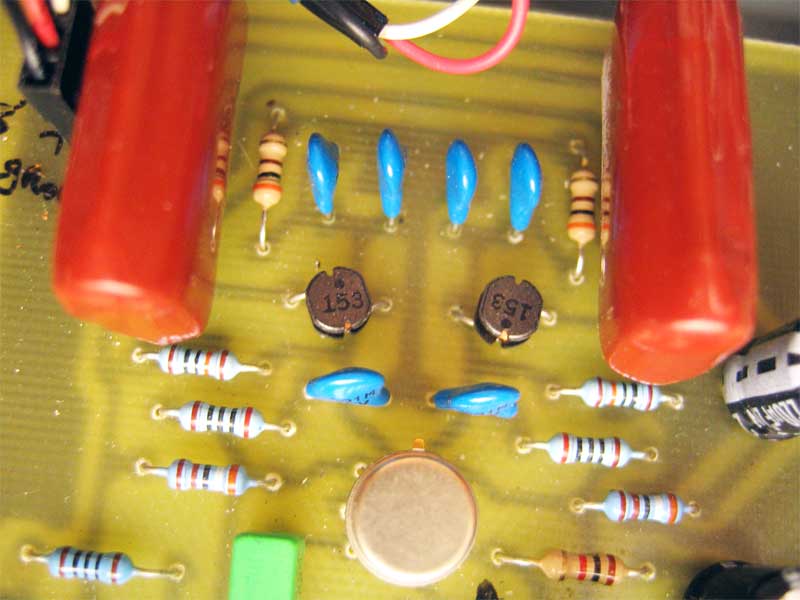

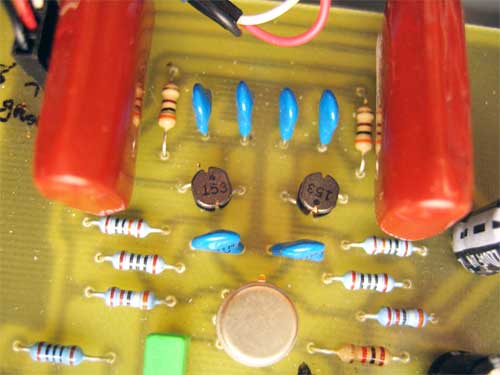

 Индуктивности на входе — ещё один потенциально проблемный элемент. Можно поставить SMD индуктивности (выводных нужного номинала в свободной продаже мне в Москве найти не удалось) — припаиваем к контактным площадкам кусочки выводов резисторов и получаем удобоваримый вариант.

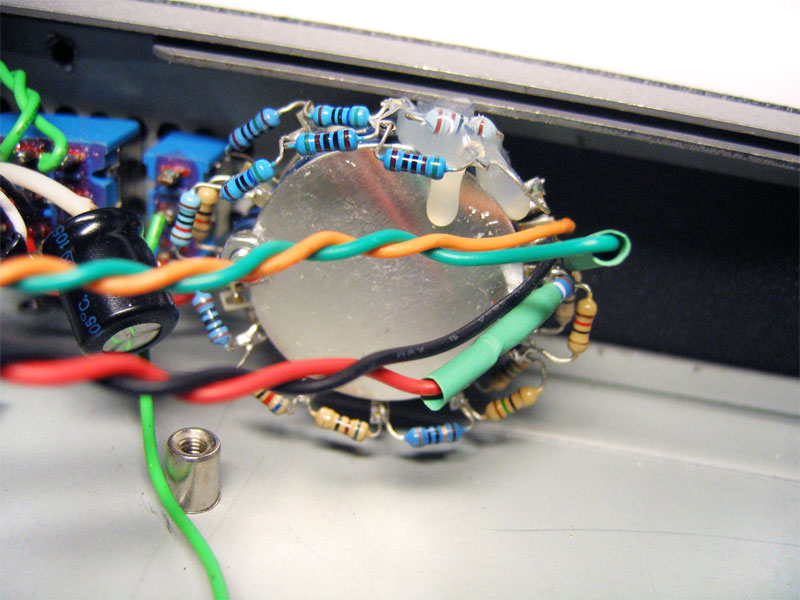

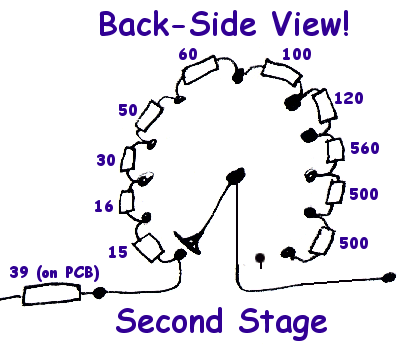

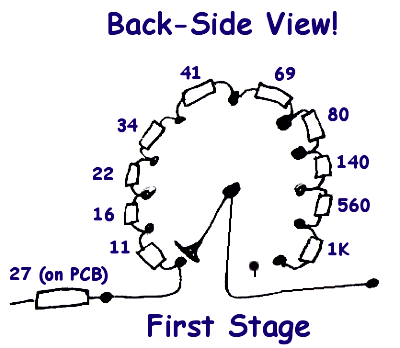

Ещё один момент. В схеме потенциометр гейна — обратнологарифм — 2k5 rev log. Найти такой переменный резистор в наши дни практически нереально, поэтому переключатель гейна для этого преампа делаем на галетном переключателе — напаиваем резисторы необходимых номиналов на выводы галетника (сдвоенный, 1 полюс, 12 позиций — купить можно к примеру в ЧиДе). Рассчитанные номиналы и рисунки как паять галетник подробно обьясняется на форуме «продиджи». На всякий случай дублирую картинки здесь.





Стоит обратить внимание — на картинках — вид галетного переключателя сзади(!) — с обратной стороны вала (как на фото ниже). Не перепутайте.

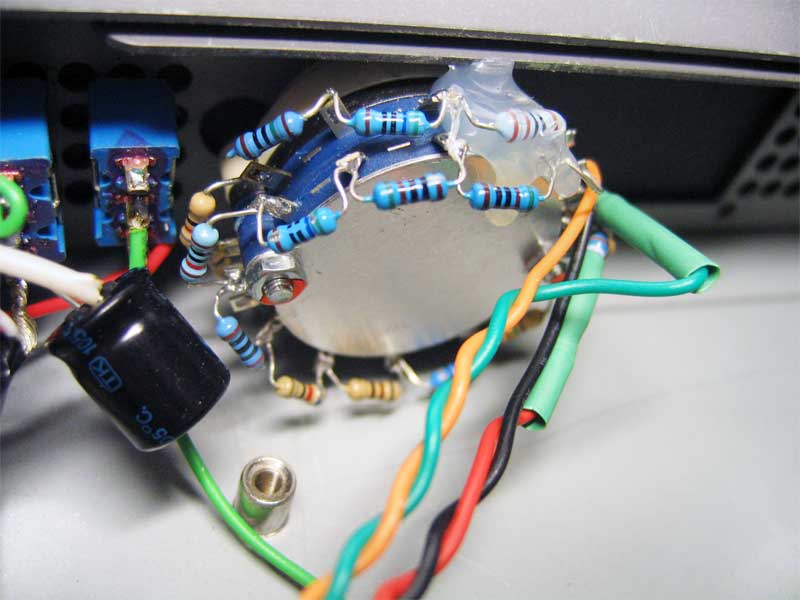

Фиксируем-изолируем по необходимости термоклеем.

Места крепления регуляторов гейна на плате.

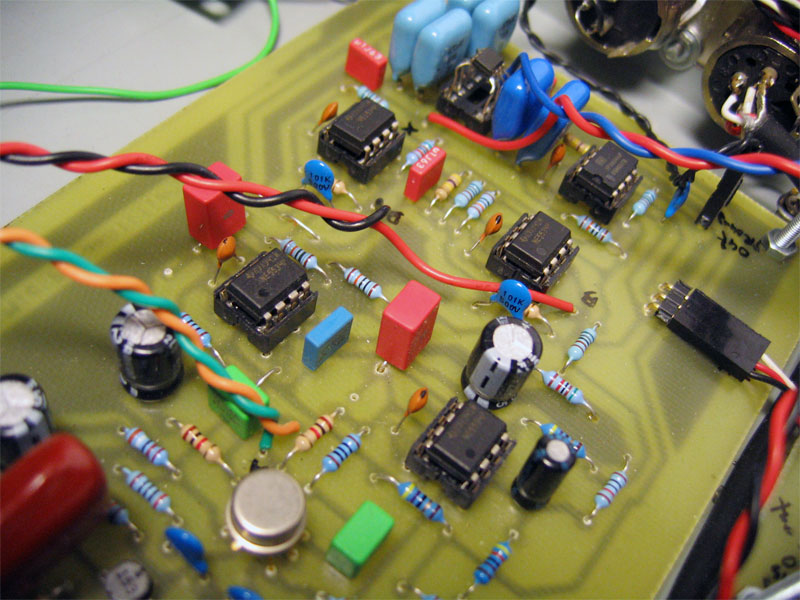

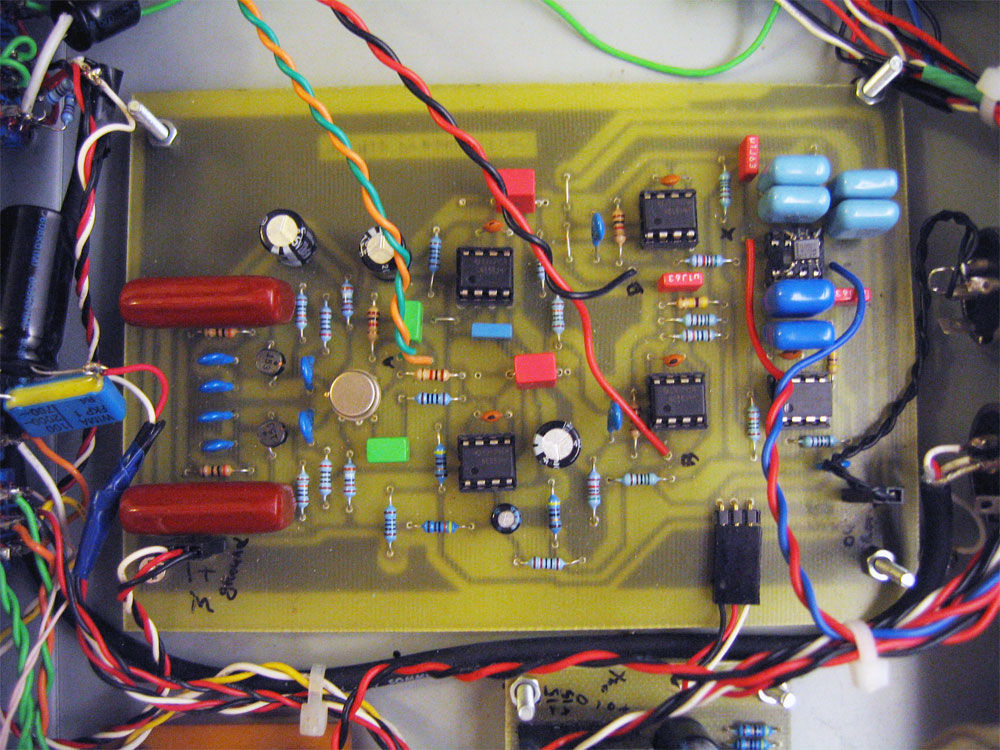

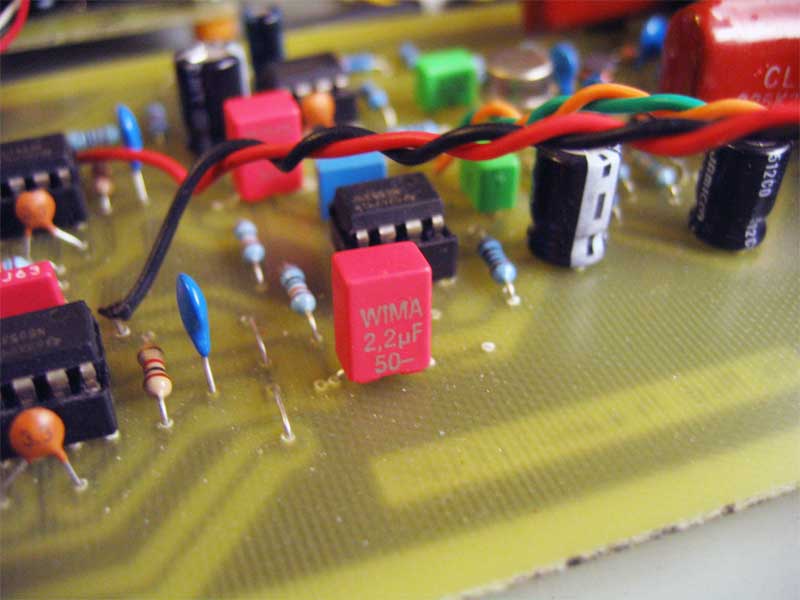

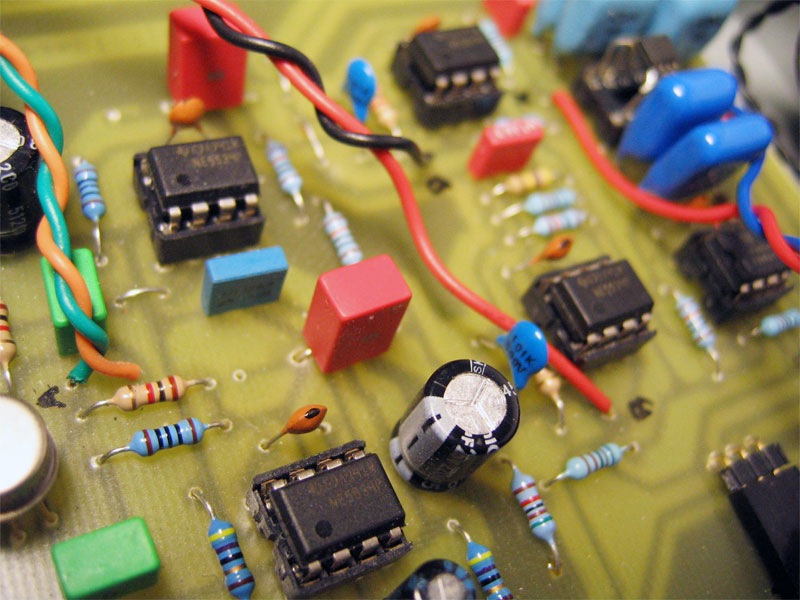

 Общий вид платы.

Кроме плат блока питания на сайте автора проекта есть дополнительные проекты —  универсального индикатора, платы для симметричного подключения выхода, которые можно применить для этого и других проектов.

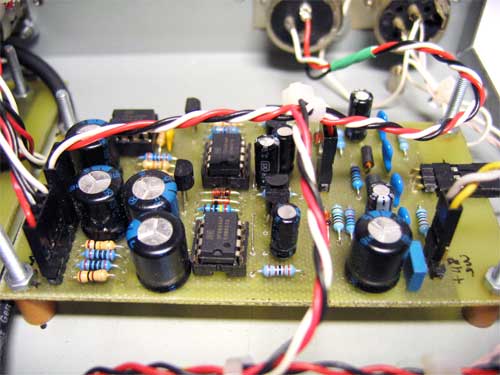

Amek 2500 Mic Preamp

Информации по этому преампу в сети не так много как по предыдущему, но при этом её достаточно. Схема, печатные платы и несколько фотографий — на сайте автора проекта Olaf Matthes’а. Плюс несколько тем на форуме продиджи — http://www.prodigy-pro.com/forum/viewtopic.php?t=16909

(К сожалению на момент написания статьи материал с сайта автора недоступен, весь необходимый материал можно скачать с нашего сервера здесь).

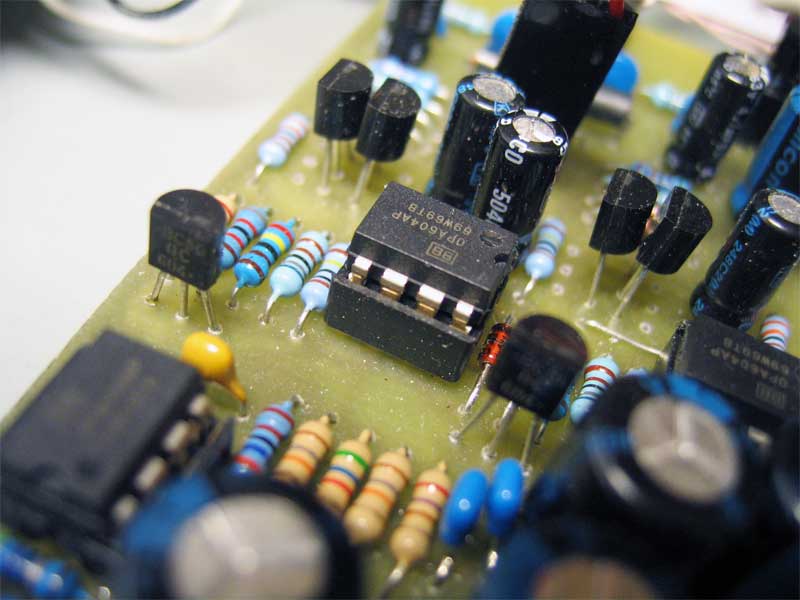

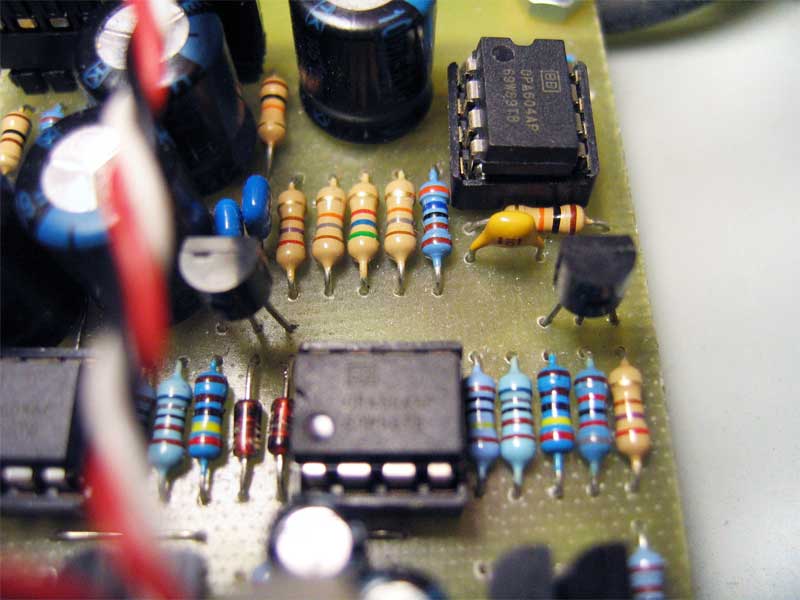

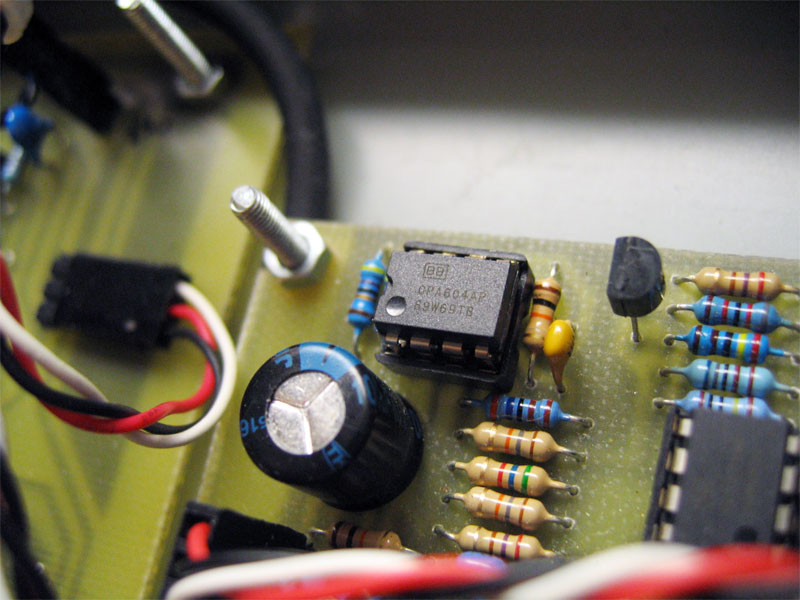

Изначально автор проекта рекомендует использовать качественные ОУ — OPA604. Если ничего подобного под рукой нет — можно попробовать поставить NE5534.

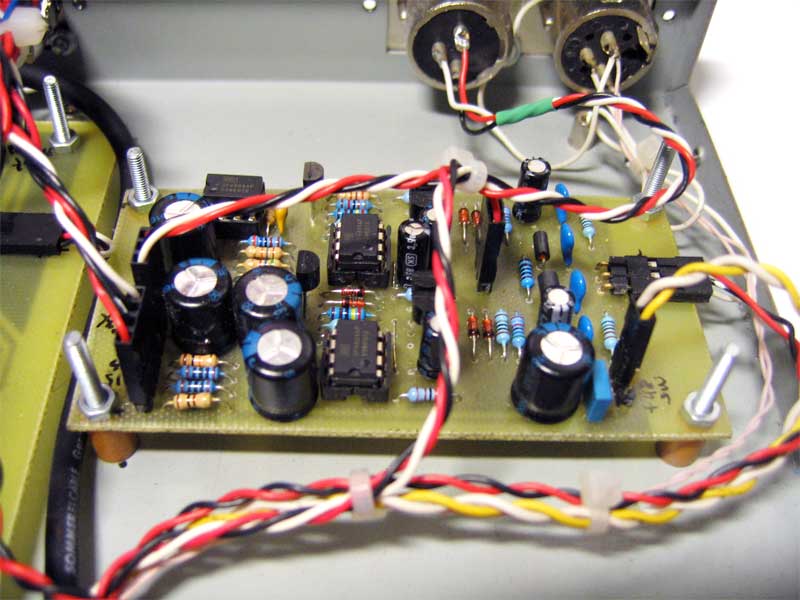

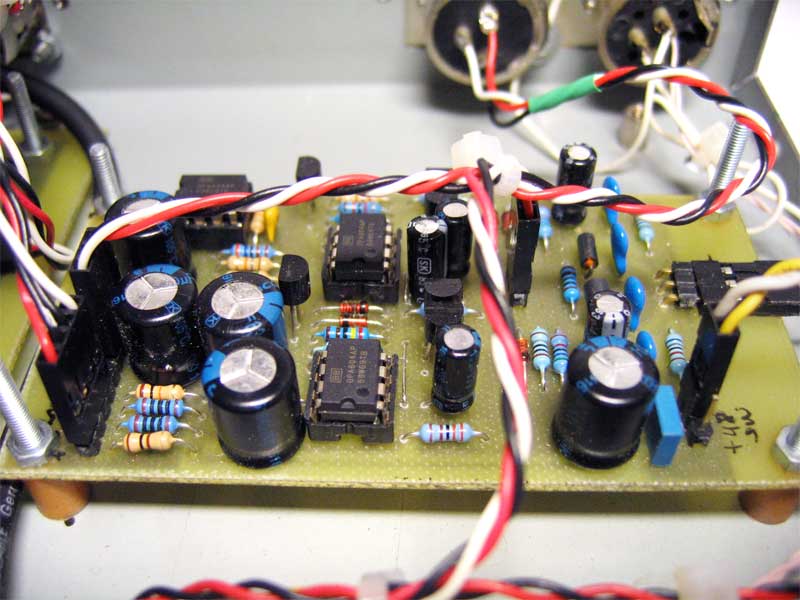

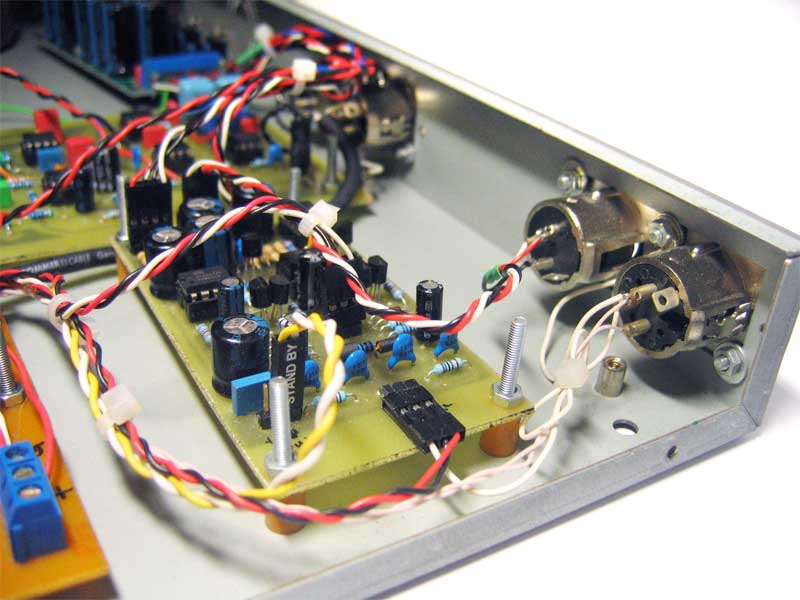

Монтаж элементов на плате достаточно плотный — первым делом стоит впаять перемычки,  резисторы, стабилитроны, и лишь потом — панельки под микросхемы конденсаторы и транзисторы. Обратите внимание — перемычка под микросхемой помеченной IC2 — впаивается под панелькой!  Резисторы подбираем в пары по номиналам.

Стоит обратить внимание на то как подключать переключателя фантомного питания —  см. фото ниже. Крайний вывод висит в воздухе, его можно не трогать, не подключать.

Автор проекта утверждает что монтировать все транзисторы усилительных каскадов (T1-T8) не обязательно. Впаяв все восемь транзисторов по его мнению можно добиться соотношения сигнал шум в 132Дб. При этом места на плате не так много — впаять все транзисторы не так просто. 🙂

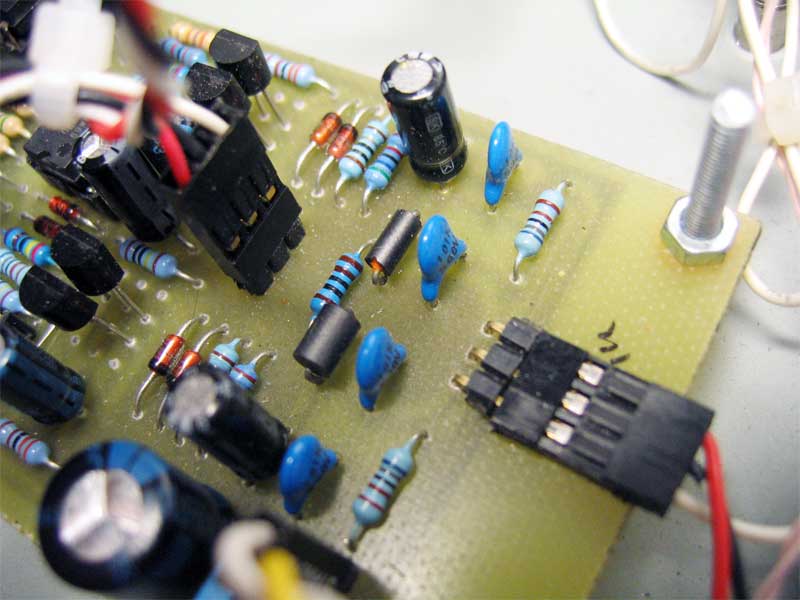

На входе преампа стоят ферриты для подевления ВЧ помех — небольшие ферритовые кольца на куске провода — в изобилии встречаются в компьютерных блоках питания.

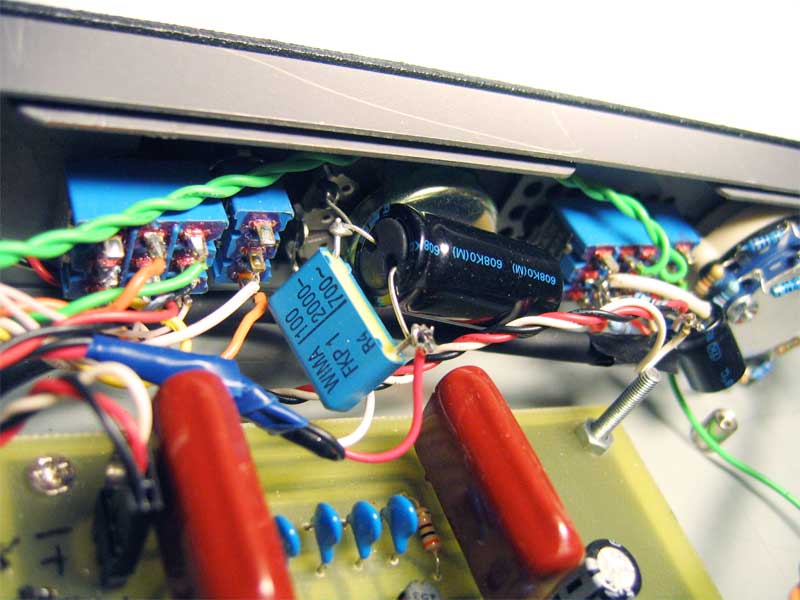

Потенциометр гейна в схеме заявлен обратнологарифмический потенциометр 1К. Можно поставить линейный. Или простой логарифмический подключив его «наоборот» — но в таком случае регулировать гейн придётся также в другую сторону — против часовой стрелки. Электролит номиналом 2200 микрофарад шунтированный плёночным конденсатором ёмкостью 100p и резистор на 10R монтируем навесом на выводах потенциометра.

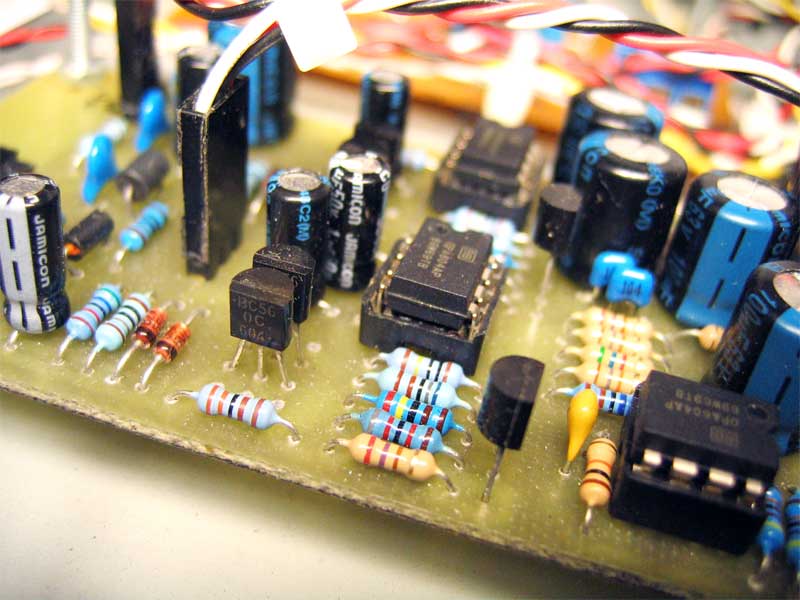

Транзисторы — в оригинале стоят ZTX214, в проекте они заменены на общедоступные BC560С.

Spluffer

После того как я собрал оба преампа я решил оформить их в одном корпусе в целях экономии (с корпусами к сожалению у нас не так всё хорошо — они довольно дороги, подготовка под конкретный проект требует немалых усилий). Плюс ко всему решено было прикрутить линейный высокоомный вход для экспериментов с гитарой.

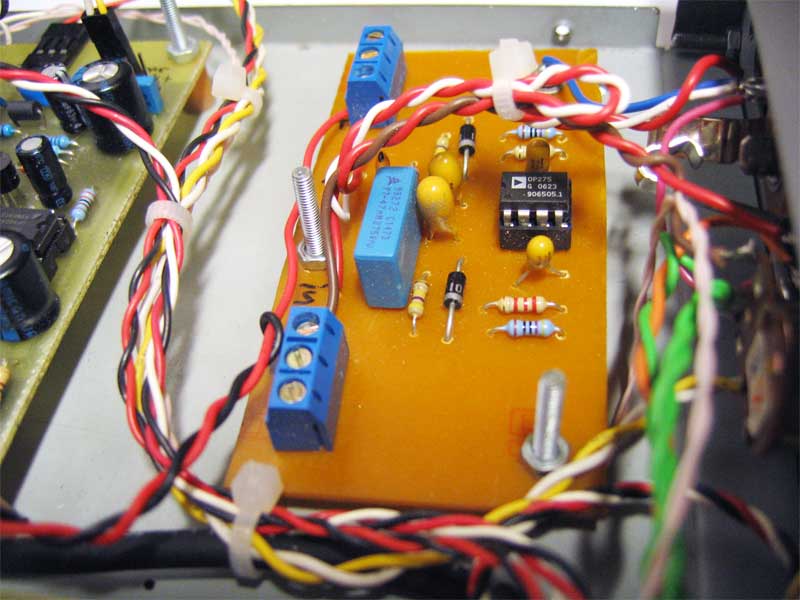

В качестве буферного каскада, дибокса и сплитера — проект Craig Anderton’а Spluffer. Этот несложный небольшой проект обсуждался у нас на форуме. При этом у меня возникли некоторые проблемы с коммутацией каналов на обычных тумблерах (лучше эту задачу решить с помощью реле) но и как «быстрый» вариант он вполне работоспособен.

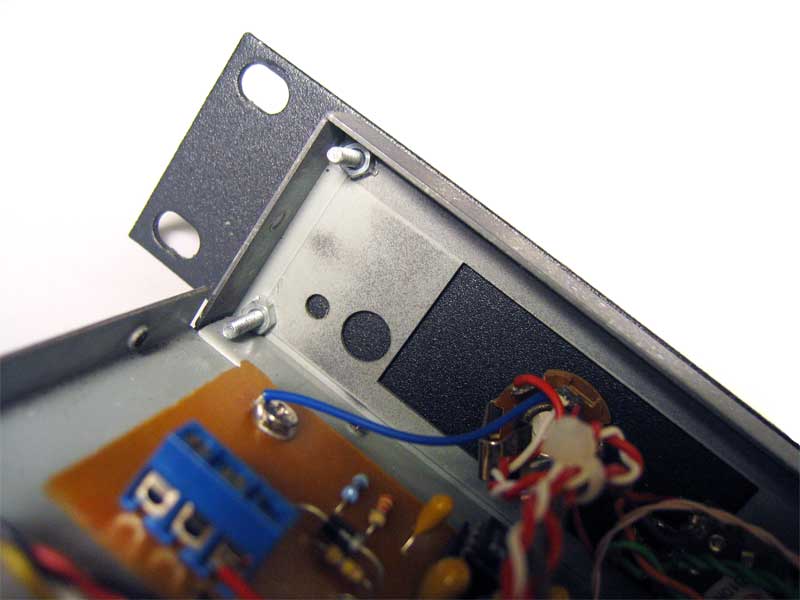

Корпус — от старого коммутатора. Передняя панель — заглушка в один юнит производства компании Adam Hall. Если вы захотите приспособить подобную панель для старого рекового корпуса обращайте внимание чтобы панель была абсолютно плоской! К примеру заглушка производства фирмы Proel AD RK1L и подобные — имеют ребра жесткости — и в данном случае нам не подойдут. Будьте внимательнее. 🙂

В целом проект несколько экспериментальный — но он несложен в сборке, не содержит редких деталей. О звуке обоих предусилителей многие зарубежные самодельщики отзываются весьма положительно.

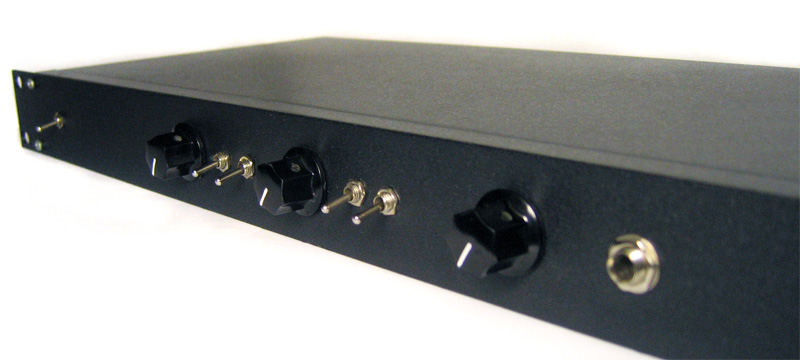

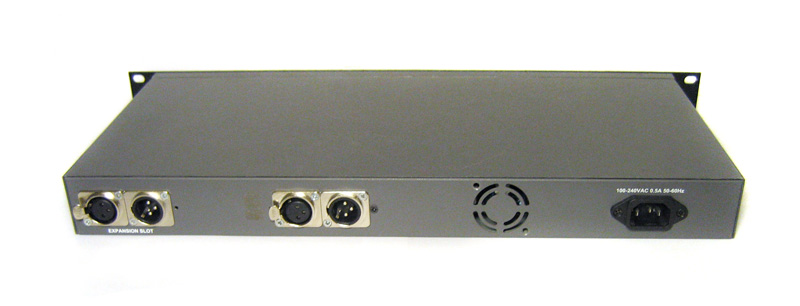

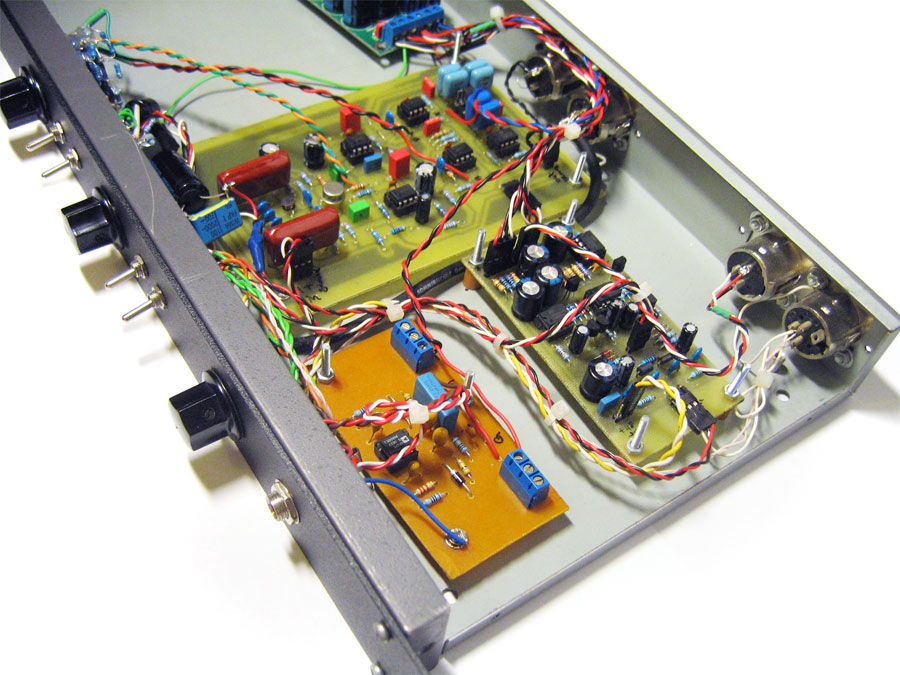

Напоследок — несколько фотографий корпуса.
