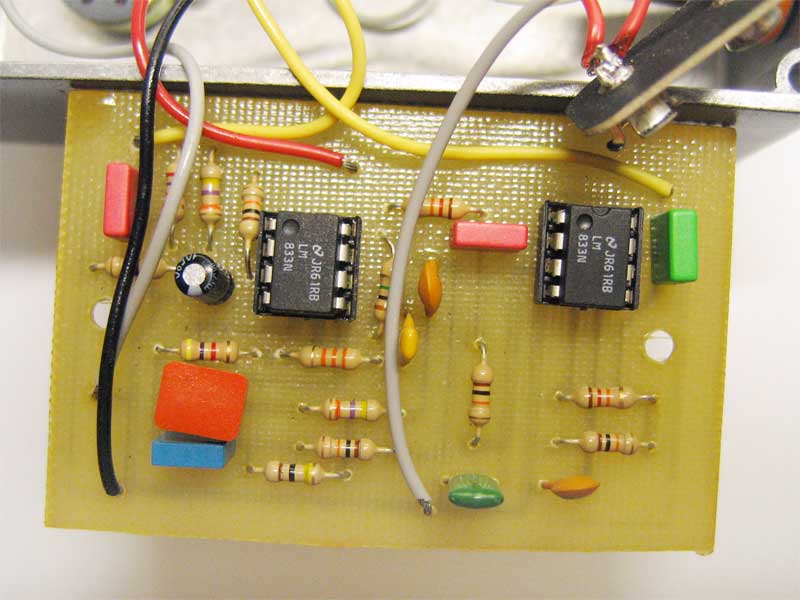

Marshall Speakersim — проект опубликован на гитарном сайте http://ggear.da.ru и других сайтах. Это действительно очень популярный спикерсим, очень любимый гитаристами-новичкам (и не только). Очень простой и обладающий хорошим звуком. Хорошо подходит для игры в линию, хорошо обрезает «не гитарный» диапазон частот, режет «песок» во время игры с дисторшеном и овером, формирует АЧХ, добавляет звуку яркости.

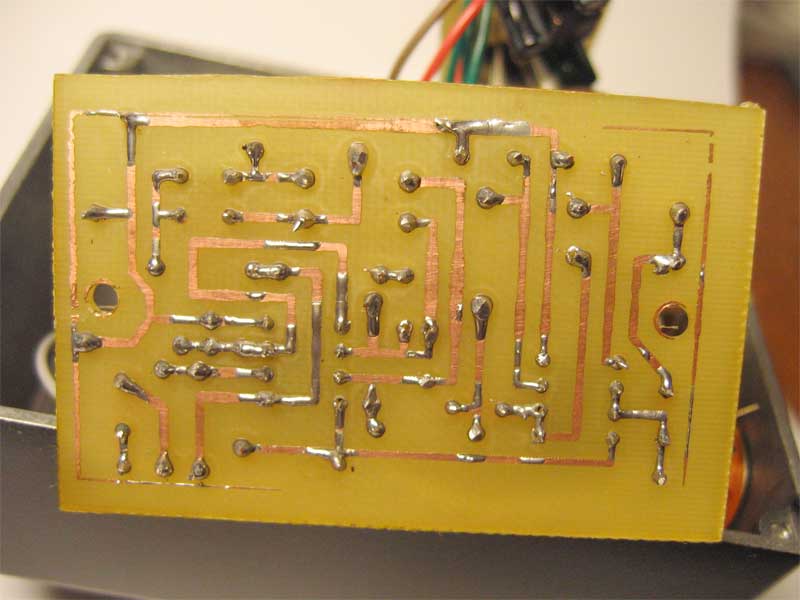

 В общем с этим спикерсимом во время сборки не должно возникнуть никаких проблем. Схема, описание, обсуждение есть на ggear.da.ru. Печатка, подготовленная для ЛУТ и расположение элементов на плате — лежит здесь. (Теперь не надо сохранять картинку с ggear.da.ru, просто качаете .pdf, открываете и печатаете. Ничего зеркалить не нужно).

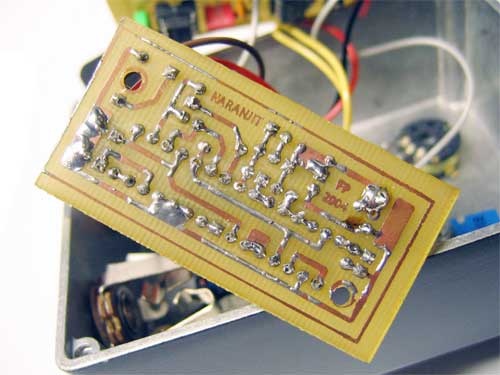

 Orange Squeezer (Naranjito) — проект с известного сайта http://tonepad.com. На тонпаде опубликовано два варианта этого проекта — я собирал по второму. Печатка (без комментариев, схемы и текста, готовая для ЛУТ) — здесь. Собственно там же в комментариях к этой схеме упоминается о том что проект не совсем обычный компрессор, это своеобразный «исказитель» — «it exhibits some mild but pleasing distortion» — действительно небольшое количество искажений примочка вносит, но речь не идёт о перегрузе — только если вы сильно перегрузите вход Orange Squeezer’а  — можно услышать нечто подобное оверу. В остальном — Orange Squeezer — это отличный гитарный компрессор, с хорошим хараткертным «музыкальным» звуком, «панчевой» атакой, хорошим сустейном. Не мутит звук как другие схемы компрессоров, и при этом очень прост в сборке.







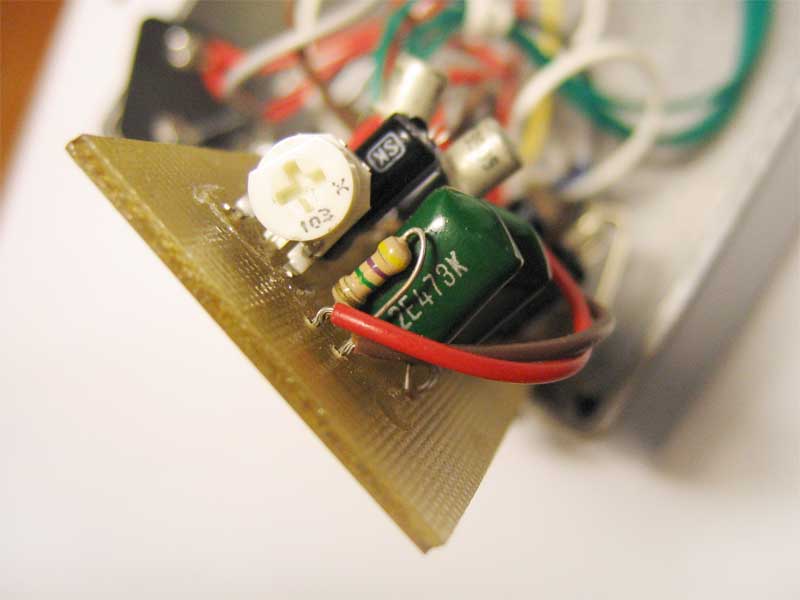

Что характерно для этой схемы — здесь нет регуляторов кроме потенциометра громкости (Volume) — нет ручек release, threshold, ratio. В этом смысле сквизер — это компрессор с предустановленными параметрами. единственное что нам позволяют настроить самостоятельно — подстроечником 10К мы регулируем степень компрессии: от полного пропадания звука, до чуть заметной работы компрессора — я рекомендую оставить подстрочник где-то посередине (чуть меньше середины), более тонко подстраивайте по вкусу. Не забываем о том, что при сильной компрессии звук будет «плавать», — такой эффект можно наблюдать на обычном компрессоре в том случае, если, к примеру, полностью выкрутить ручку release — компрессор срабатывает и «отпускает» звук очень медленно — на соло пассажах это звучит как увеличение сустейна, но на быстром ритме мы слышим как звук «плывёт».

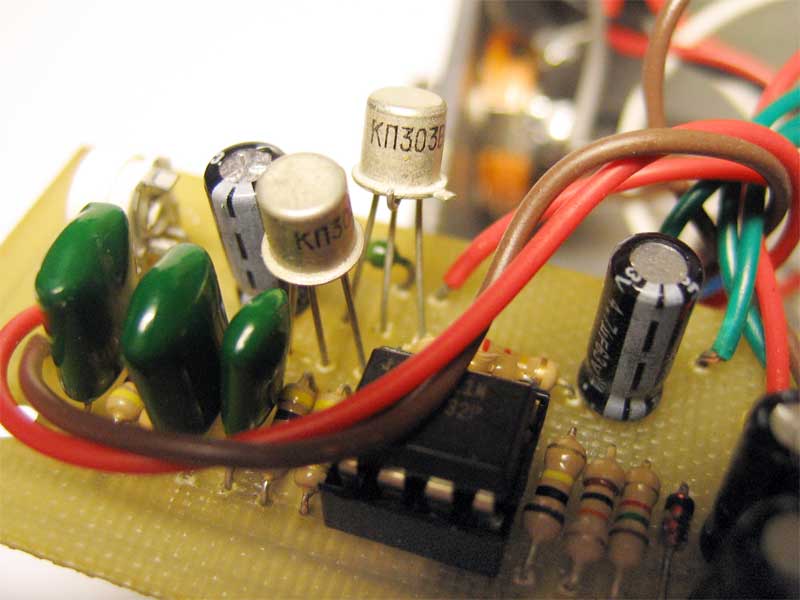

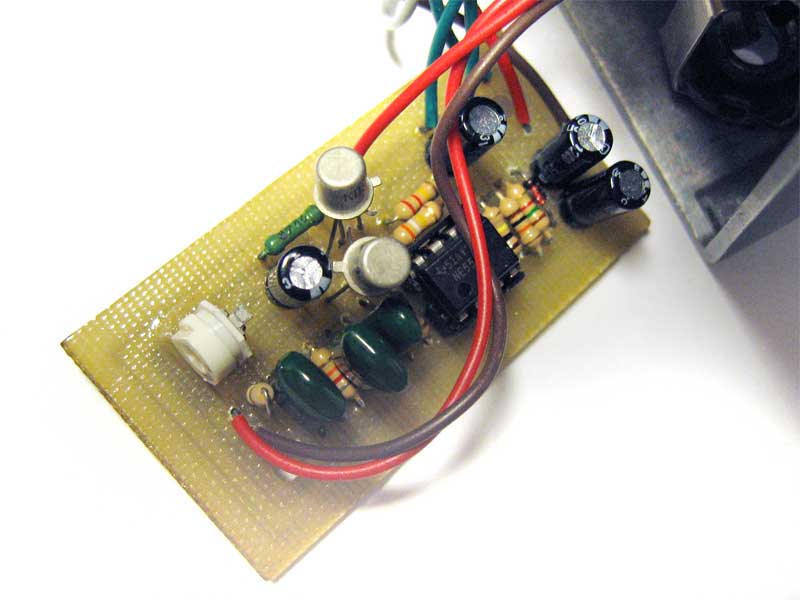

Пару слов по поводу замен деталей: для сборки Orange Squeezer’а нам необходимы два транзистора 2N5457 — я ставил наши КП303B (можно поэкспериментировать с другими транзисторами вроде J201, MPF102, другими отечественными транзисторами серии КП303).







Операционный усилитель в схеме рекомендуют ставить 4558 — многие любят этот ОУ за его характерный «звук», считается что он хорош для гитарного звука. Другие не любят его за излишнюю шумность и плохой «звук». Я пробовал и 4558 и другие ОУ. В итоге остановился на NE5532 — просто по традиции — многие считают NE5532 более качественным операционником. Что применять решайте сами — экспериментировать можно с любыми сдвоенными ОУ.







Последний потенциально «проблемный» элемент схемы — германиевый диод 1N100 (или 1N34A) — я поставил обычный 1N4148. Если у кого-нибудь окажется именно этот диод — стоит попробовать. Но и с заменой всё работает очень неплохо.



На тонпаде есть описание небольшой модификации для применения Orange Squeezer’а с бас гитарой. Вообще мне кажется эта педаль будет звучать с басом особенно хорошо. 🙂 Помимо мода обязательно стоит прочесть комментарии к этому проекту — кто-то предлагает увеличить напряжение питания до 12 вольт — вроде бы от этого звук педали становится лучше, 🙂 кто-то рекомендует заменить 1N100 на 1N40, предлагаются моды для большей свободы регулировок и так далее.



Поскольку у обоих проектов (Marshall Speakersim и Orange Sqeeuzer) практически нет регуляторов кроме ручек громкости (да и то к спкерсиму потенциометр громкости  на выходе я прикрутил дополнительно) — было решено сэкономить на корпусе и уместить два проекта в одной педали. Сначала сигнал подаётся на компрессор, потом на спикерсим. Байпас организован на переключателях — традиционные «ножные» переключатели я ставить не стал для экономии места, да и к тому же мне сложно представить ситуацию, когда необходимо включение\выключение компрессора и спикерсима в процессе игры.

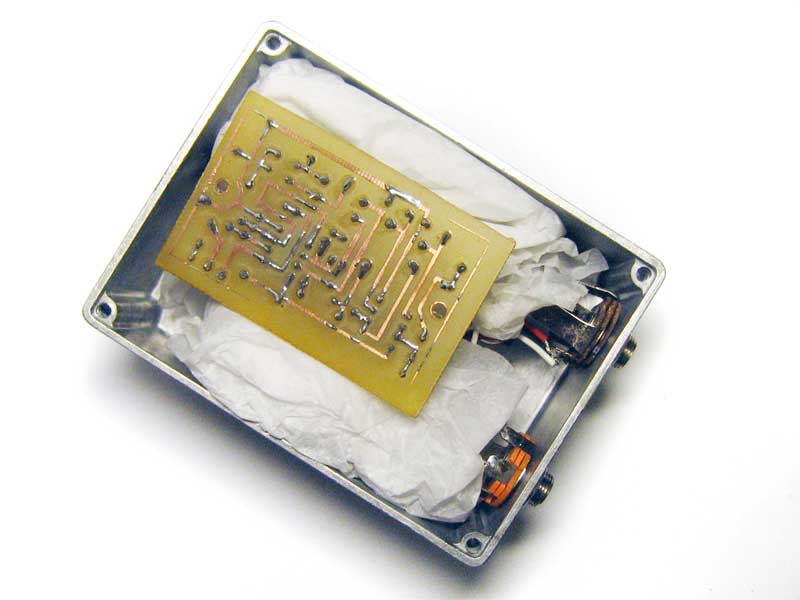

Монтаж плат в корпусе несколько «неправильный» — каждая плата и батарея завёрнута в кусок мягкой обёрточной бумаги. Решение спорное — но оно работает. 🙂

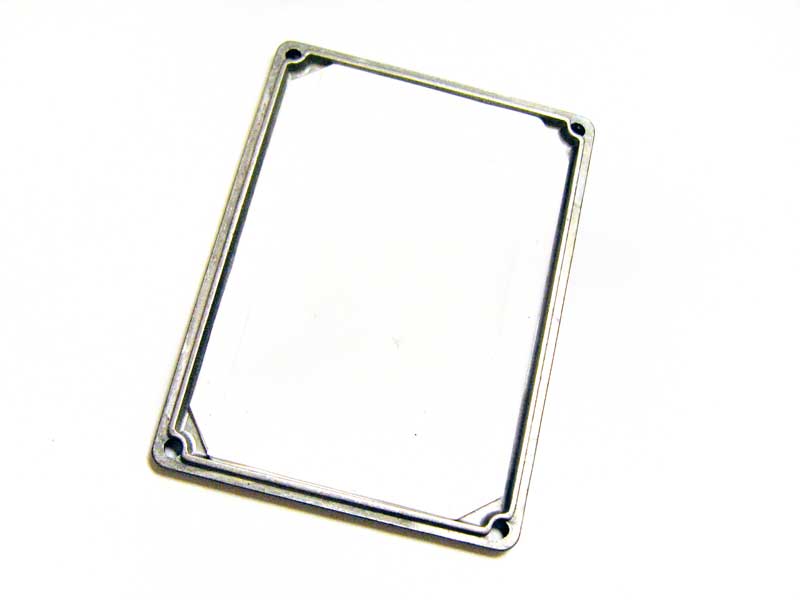

Заднюю крышку изолируем подложив лист бумаги. Решение также спорное, но простое и эффективное. Конечно, можно найти решение более традиционное и  «основательное».

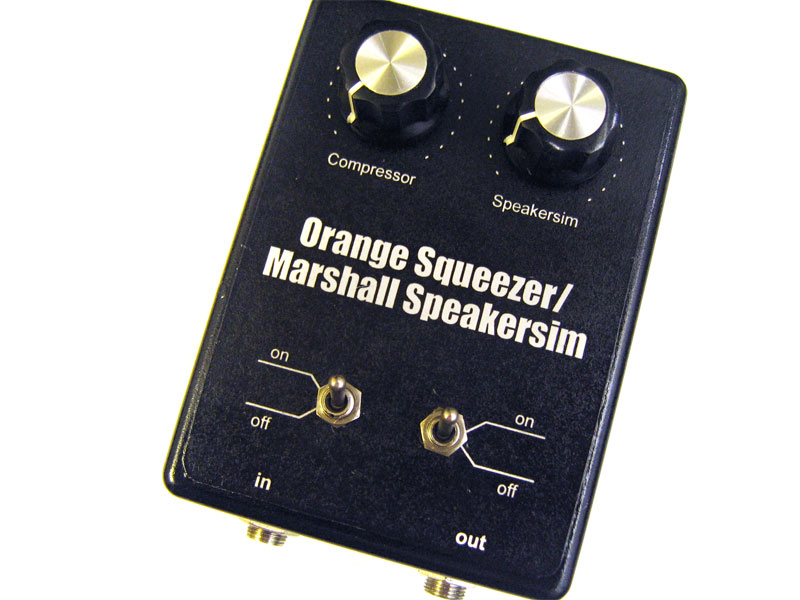

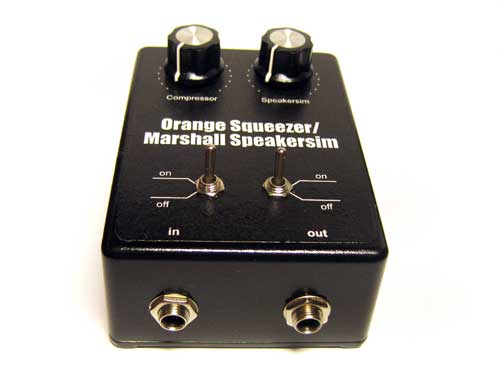

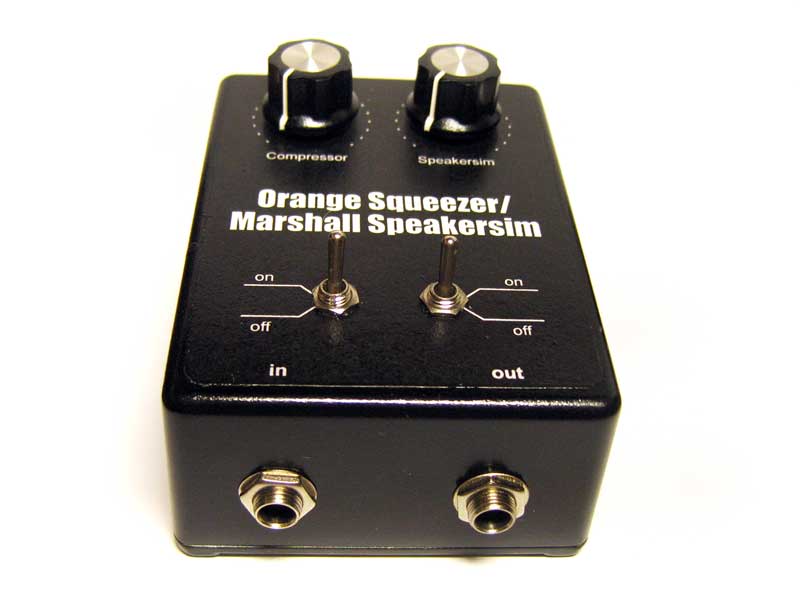

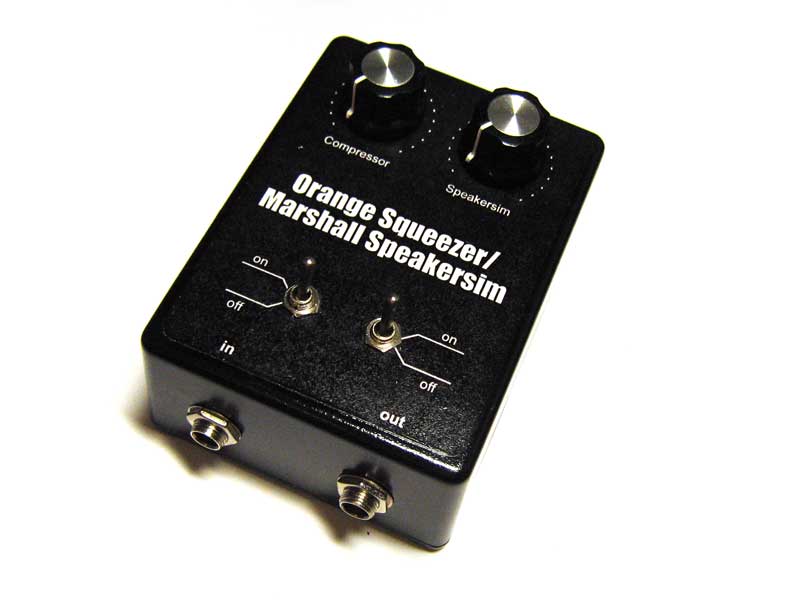

Напоследок несколько фото корпуса:
