EA Tremolo — тремоло эффект, схема которого была опубликована в журнале Electronic Australia в 1968 году. В сети есть масса вариантов печатных плат и модификаций этой примочки и на мой вкус это пожалуй лучший эффект тремоло реализованный в виде diy проекта гитарной педали.

Я собирал EA Tremolo по схеме и печатной плате с сайта http://runoffgroove.com. Кроме того, проект этой педали есть на http://www.generalguitargadgets.com/content/view/142/26/, http://www.geofex.com, в сети есть вариант от Поля Маросси (выкладываю у себя поскольку найти оригинал в сети не смог). Есть масса модов для этой схемы, один из них — мигающий светодиод — включен в вариант с runoffgroove.com.

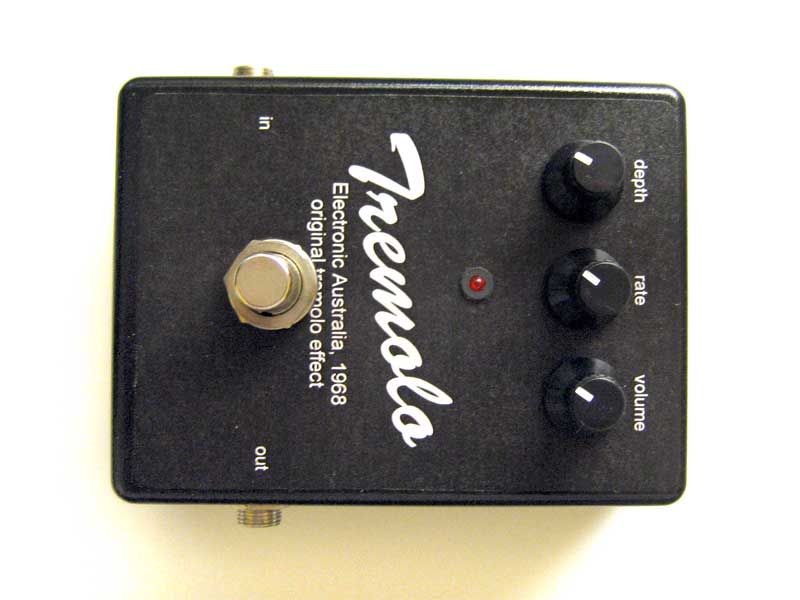

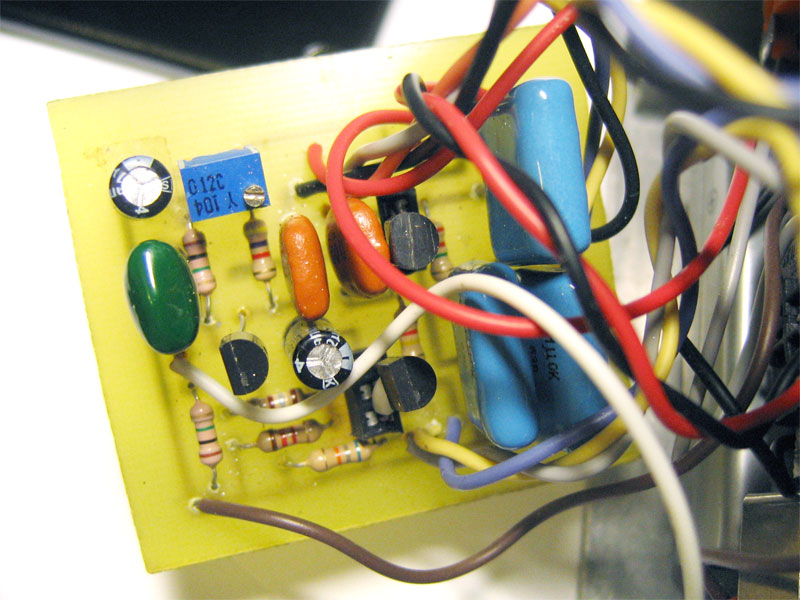

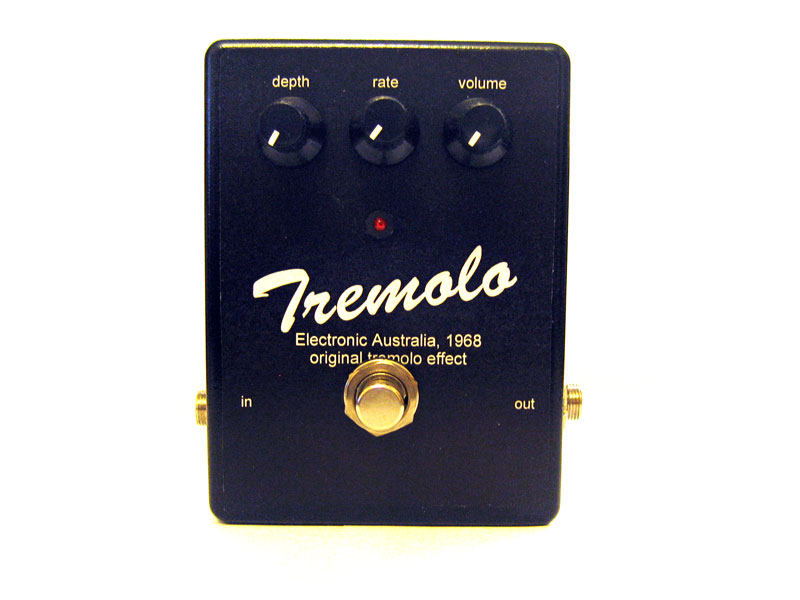

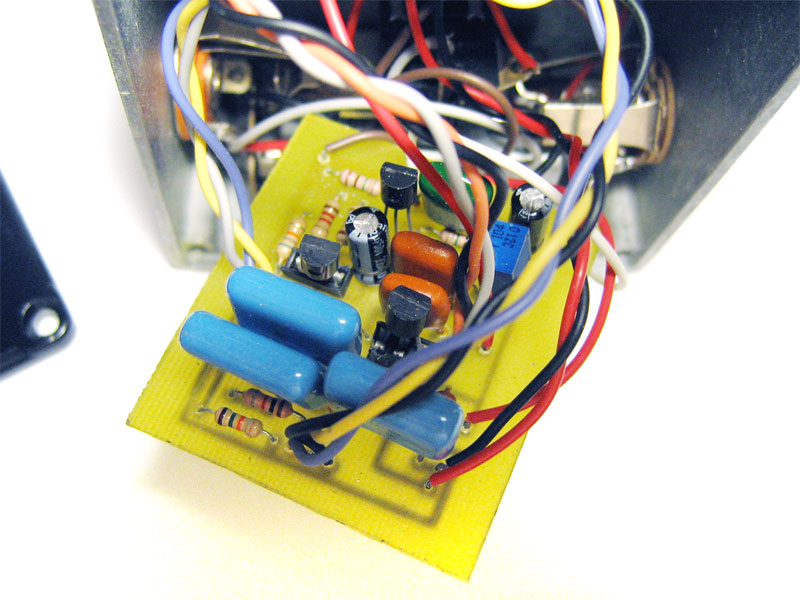

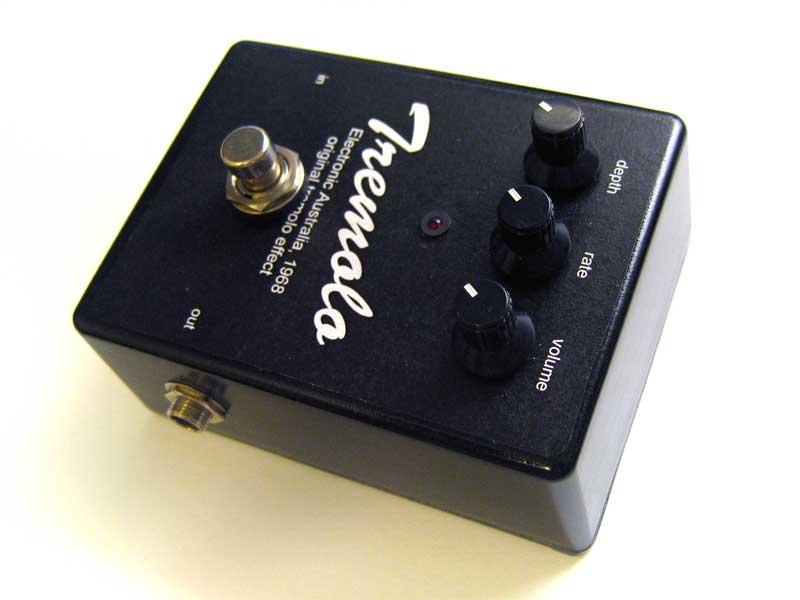

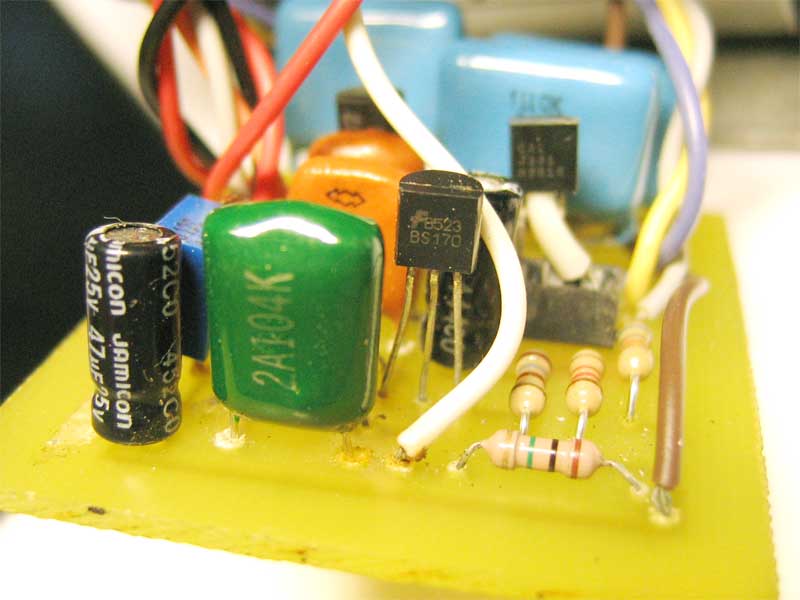

 Несмотря на то что схема довольно простая я промучился с ней довольно долго. Причиной стала (как потом выяснилось) ошибка в печатке с сайта — дорожки которые ведут к выводам транзистора J201 были разведены неправильно. Пришлось писать баг репорт на runoffgroove.com. Печатку они исправили довольно оперативно. Вот старая и новая версии файла проекта. Собирать конечно нужно по новой версии, она же опубликована на runoffgroove.com. На фотографиях — мой вариант собранный по старой печатке.

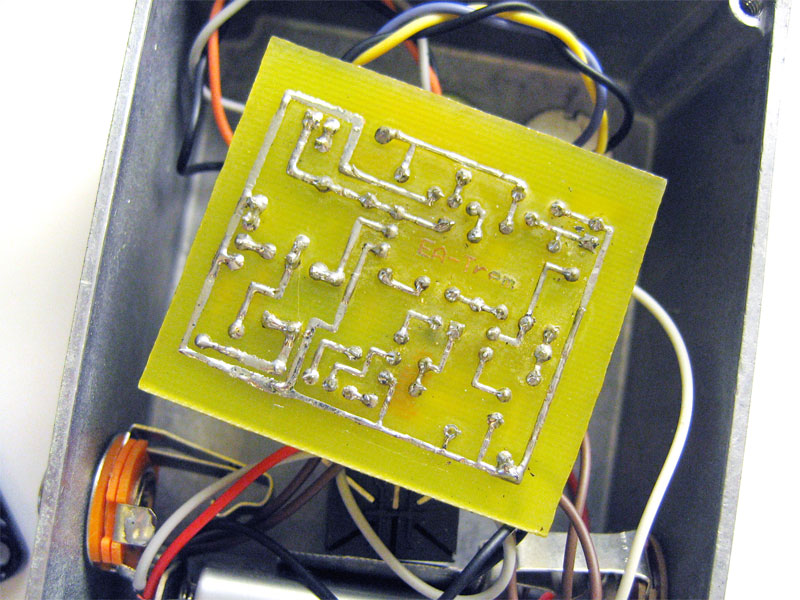

Вид платы со стороны дорожек — дорожки перепаяны и даже облужены — работу по поиску неисправности я вёл довольно долго. 🙂

Ключевые детали проекта. Транзистор — мосфет BS170, я ставил оригинал — если не ошибаюсь этот транзистор вполне доступен, я покупал его в ЧиДе. Можно поэкспериментировать с другими мосфетами. На стоке (drain) мосфета подстроечником на 100к выставляем — 4.5 — 5 вольт. Опять же рекомендую применять многооборотные подстроечники.

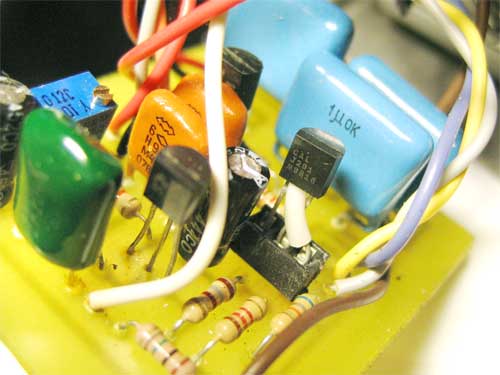

 Далее — J201 (или наши КП303А (Б)) — внимательно смотрим на цоколёвку транзистора, сверяемся по даташиту — какая нога куда идёт. Если у вас есть J201 — просто смотрим файл проекта с раноффгрув и ориентируемся по корпусу. Паяем или вставляем в панельку (откусанная половинка от панельки под дип8). Так как я делал по старому варианту печатки — мне пришлось выгибать ножки J201.

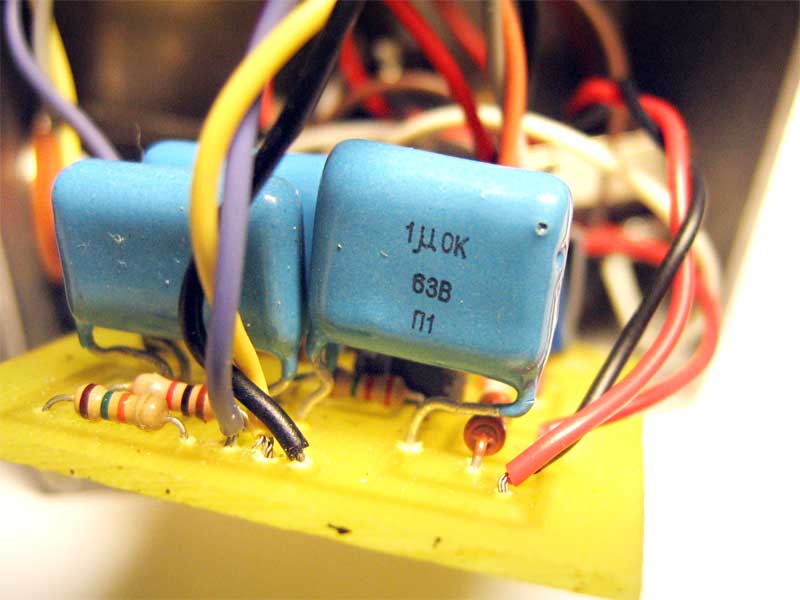

 Третий транзистор — 2N5088, найти его у нас также довольно проблематично. Я применил отечественные КТ3102ЕМ (ДМ), можно поставить доступные 2N3904. С обоими заменами схема нормально работает. Далее — на схеме есть три конденсатора ёмкостью 1 мкФ. Можно ставить полярные электролиты (как их расположить — смотрите по лейауту на макетке на runoffgroove.com) или ставьте низковольтную плёнку.

Переменные резисторы — вместо 250к регулятора Depth (глубина эффекта) многие советуют ставить 500к, регулятор Rate в схеме заявлен обратнологарифмический (RA) — можно поставить линейный. Диод при включении эффекта должен «пульсировать» в зависимости от настроек эффекта. Выглядит здорово. 🙂

Ещё раз повторюсь — звук EA Tremolo мне нравится больше всего из всех педалей тремоло что я собирал (Pulsar, Tremulus Line) — он не «мылит» звук, при заглушенных струнах практически не слышен «ход генератора», чем грешат многие тремоло (и ламповые в том числе), позволяет «нарулить» хорошее тремоло в духе винтажных аппаратов. Вкупе с ламповым преампом или комбо с EA Tremolo можно получить очень неплохой звук.
