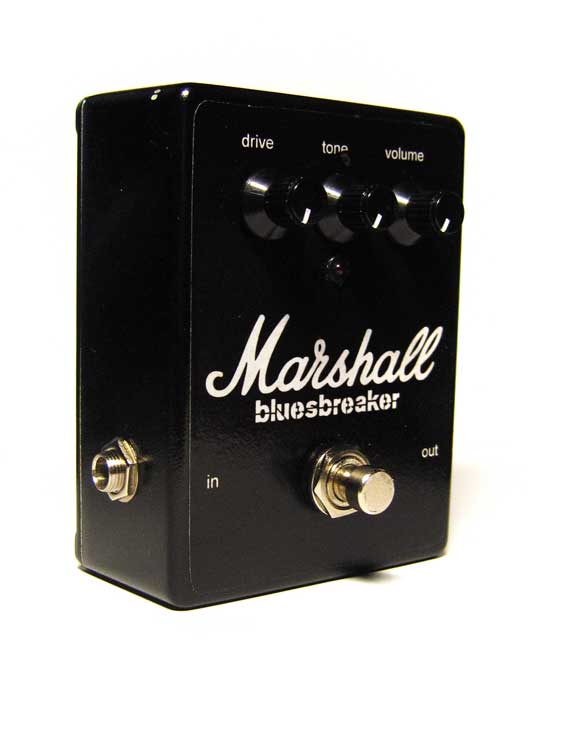

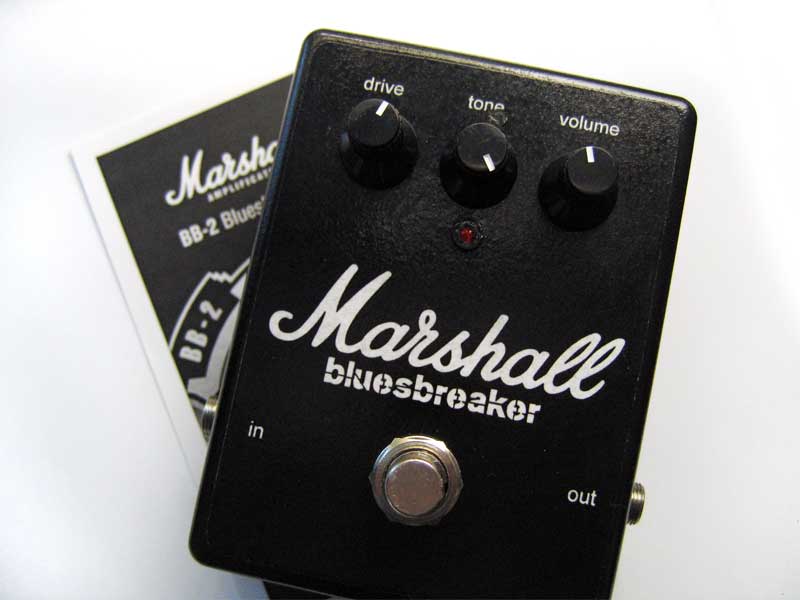

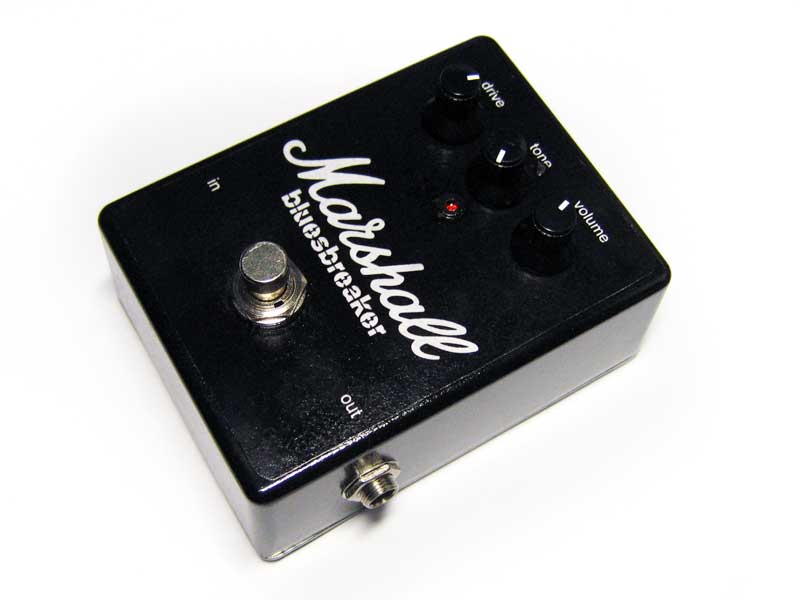

Marshall Bluesbreaker — несложная гитарная педаль на одном операционном усилителе, с ограничителем на кремниевых диодах. Очень качественный овер для соло и ритма, хороший гейн, очень неплохой звук.

Проект, который я использовал при сборке, опубликован на сайте ggear, там же сэмплы, схема, печатная плата в формате Sprint-Layout и список деталей. Подобный проект есть на сайте tonepad.com — немного более компактная печатная плата, более понятная для начинающих схема. Ещё один вариант этого проекта есть на generalguitargadgets.com — там так же подробное описание, платы, список компонентов, схема. Какой из вариантов собирать — выбирать вам.

В принципе это тот проект, который не должен вызывать вопросов в процессе сборки, настолько он прост.

Стоит отметить лишь несколько моментов относительно ключевых деталей. Кремниевые диоды 1N4148 — можно, в принципе, заменять любыми аналогичными (буржуи советуют 1N914 (наш аналог КД521А), аналогом 1N4148 считаются наши КД5226Б, можно экспериментировать с другими диодами). В проекте с ggear в схеме фигурирует диод 1N4007 — можно ставить любой диод из этой серии (1N4001-1N4007) и вообще любой подобный диод. Обратите внимание на то как монтируем этот диод на варианте платы с сайта ggear.

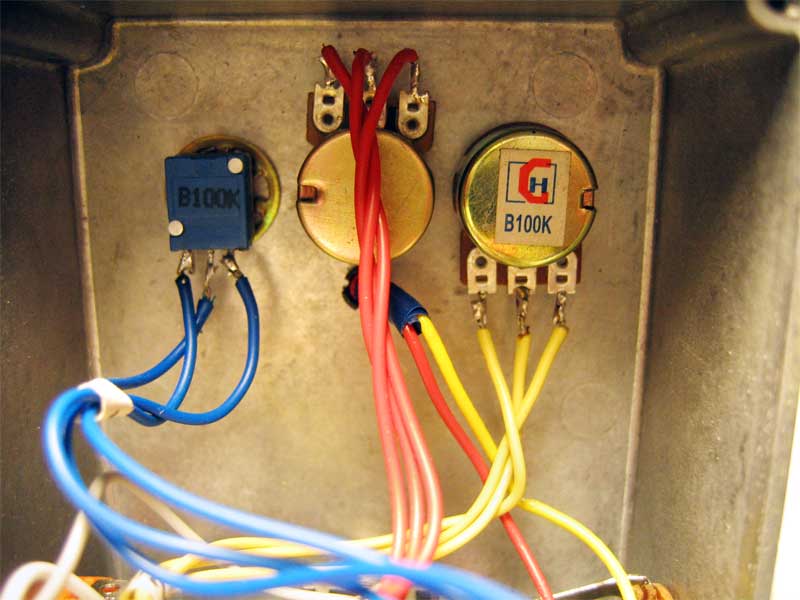

Какой операционный усилитель ставить — дело вкуса. Теоретически можно использовать любой сдвоенный ОУ. Единственное, стоит обратить на то, насколько требоателен ОУ к источнику питания, возможно есть другие нюансы. Я пробовал Блюзбрейкер с OP275, NE5532, OPA2604, TL072. В итоге оставил то что рекомендуют — TL072, варианты вроде NE5532 более требовательны к питанию, звук OP275 в этой педали мне показался слишком «стерильным». В общем, стоит впаять панельку под микросхему и подобрать то что больше нравится, или чётко следовать схеме и ставить TL072. Потенциометр громкости можно ставить линейный если другого нет под рукой — ничего криминального в этом нет — разве что громкость будет регулироваться менее плавно, «рывками». На «гейн» и «тон» стоит ставить заявленные номиналы — опять же, можно экспериментировать, но вероятность сделать звук «замыленный», «плохо читаемым», «грязным» довольно велика. 🙂

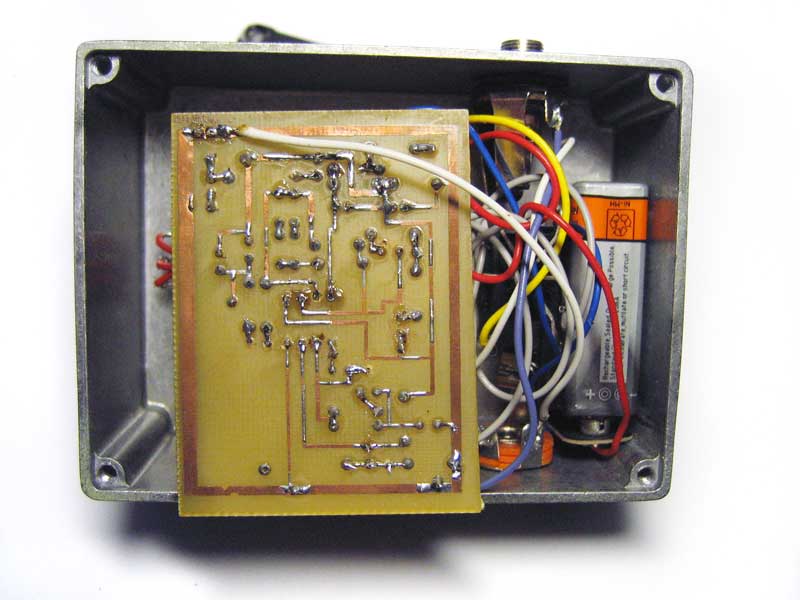

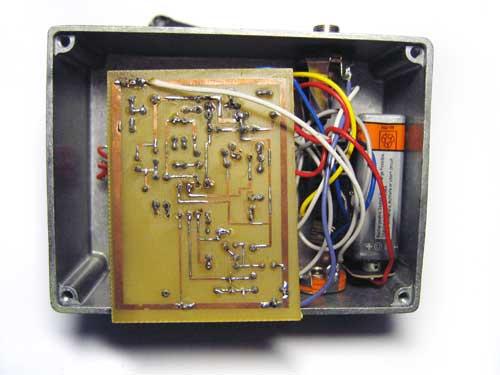

Вид со стороны дорожек. Не очень качественно (один из первых моих проектов), но работает без проблем. 🙂

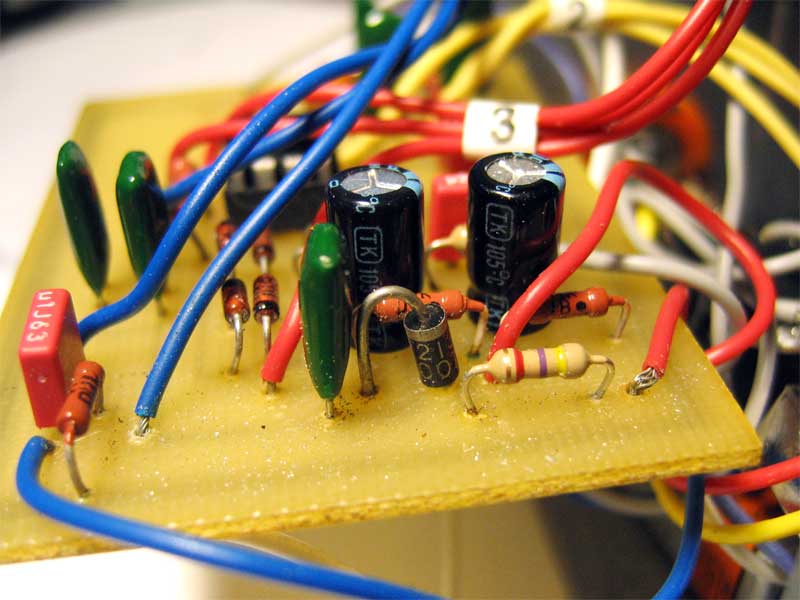

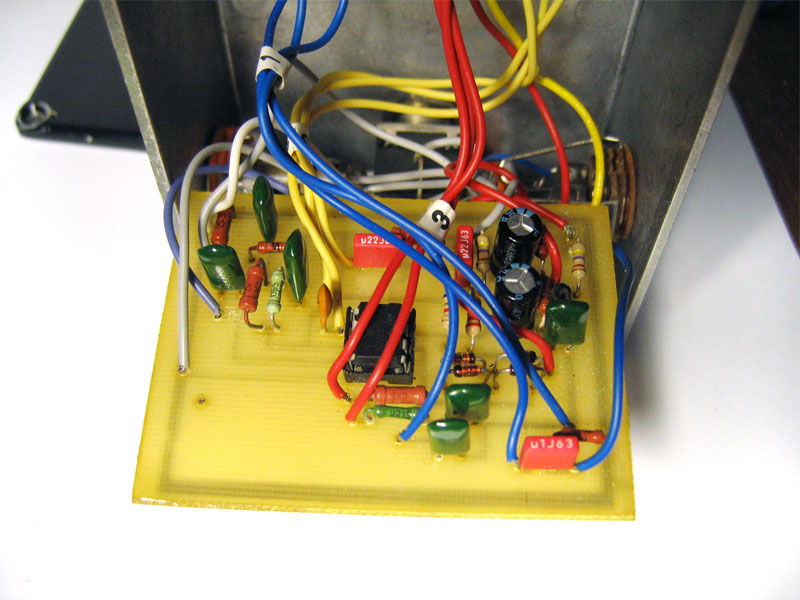

Неправильный способ монтажа резисторов (резистор должен «лежать» на плате), хотя нечто подобное можно часто видеть в старой технике — там элементы так же «висят» над платой. 🙂 Не так эстетично, но вполне работоспособно…

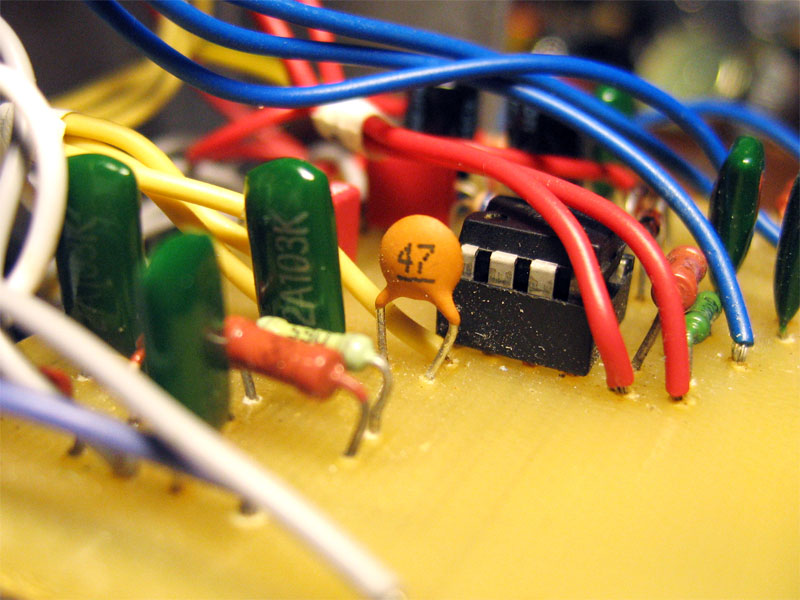

Единственный керамический конденсатор в схеме на 47 пикоФарад…
