Ни для кого не секрет, что большинство самодельщиков увлечены конструированием не столько гитарного и студийного оборудования, сколько бытовой высококачественной акустикой, hi-fi и hi-end ламповыми и «каменными» усилителями и предусилителями. 🙂 Этот несложный ламповый «hi-fi» усилитель я думаю собирал чуть ли не каждый самодельщик, увлеченный ламповым звуком.
УМЗЧ начального уровня авторства А. Ковалёва подробнейшим образом
описан в двух статьях — «Ламповый УМЗЧ начального уровня» и «Ламповый УМЗЧ начального уровня — работа над ошибками». Зеркала статей —
здесь и
здесь. Я думаю стоит собирать модифицированный вариант усилителя описанный во второй статье. Усилитель действительно очень несложный, есть печатная плата. Детали все доступные: лампы — 6П14П, 6Н3П можно купить за копейки практически на любом радиоэлектронном развале, там же можно найти и выходные трансформаторы — ТВЗ 1-1, ТВЗ 1-9 или подобные. Печатная плата в статьях есть, но она плохо подготовлена для ЛУТ. На нашем сервере есть .pdf
файл готовый для ЛУТ. Ничего зеркалить не надо, единственное можно немного масштабировать плату в соответствии с размерами ламповых панелек которые будут у вас в распоряжении (к примеру в случае использования ПЛК-9 как описано в оригинальной статье А. Карпова).

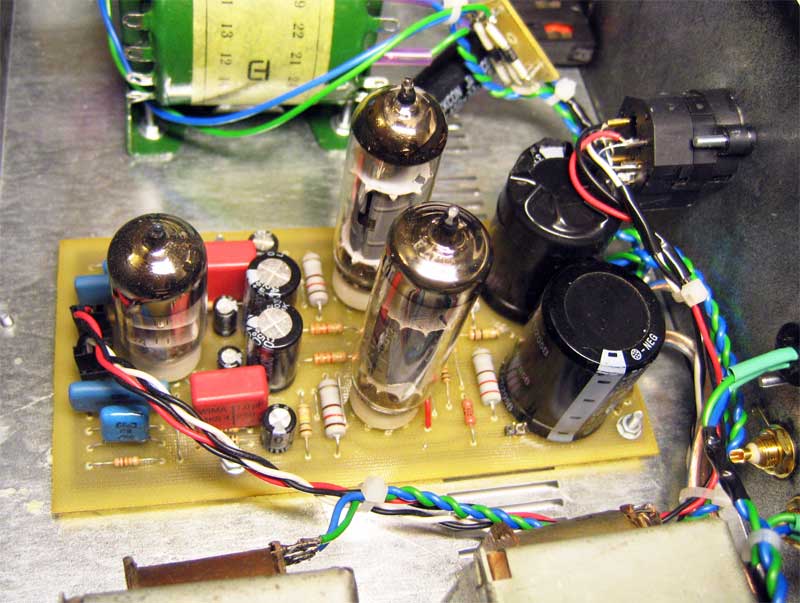

На плате расположены два канала. Половинка баллона 6Н3П и пентод 6П14П на каждый.

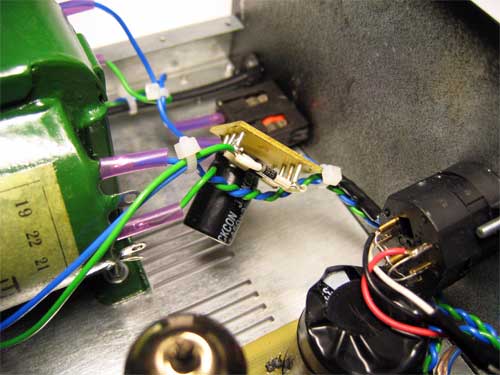

Блок питания выполнен с использованием трансформатора ТАН35 (хотя целесообразно использовать трансформатор попроще — менее мощный тан или трансформторы серии ТА для анодной цепи и ТН — для накала). Выпрямитель паяем навесом или на макетной плате. Диоды 1N4007 или менее шумные FR 207 или что-то подобное.

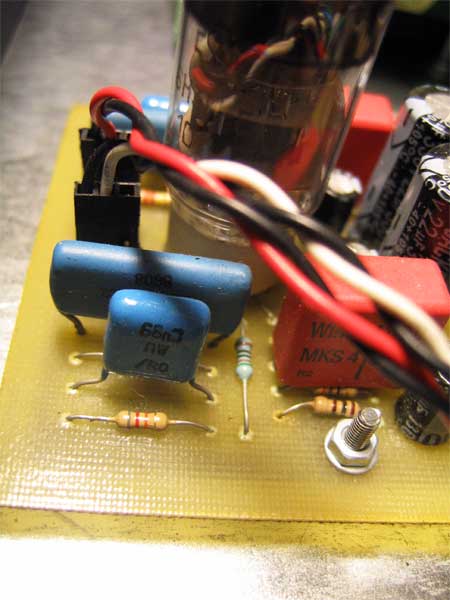

Конденсаторы и резисторы для каждого канала подбираем попарно — с наименьшими отклонениями от номинала.
Деталей в схеме немного — стоит подобрать качественные комплектующие, но и с К73-17 усилитель звучит вполне неплохо.

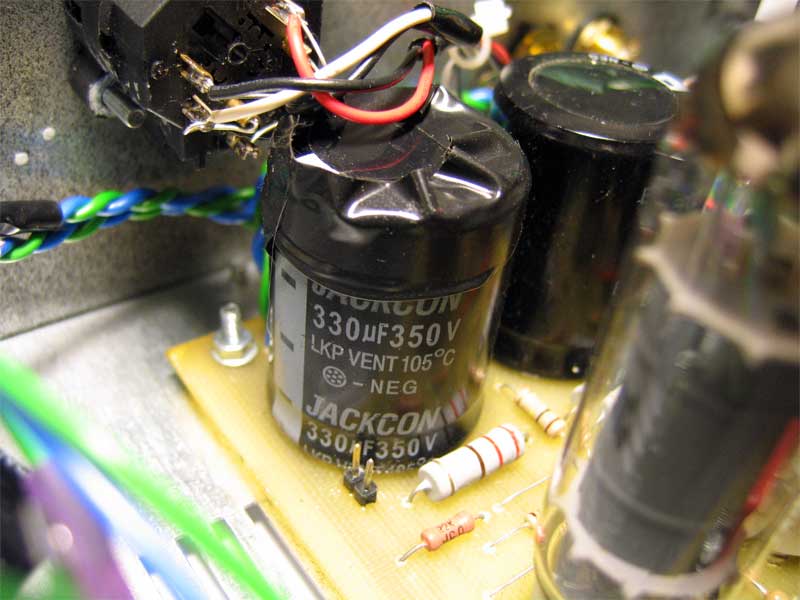

Перемычку отключения ООС лучше оставить разомкнутой. По моим субъективными ощущениям и мнению большинства моих знакомых — так усилитель звучит лучше. Один конденсатор фильтра (расположен на плате) у меня дополнительно изолирован изолентой — сказалась неопытность в расположении элементов в корпусе — входной комбо разъём (XLR/TRS) грозил закоротить на корпус конденсатора.

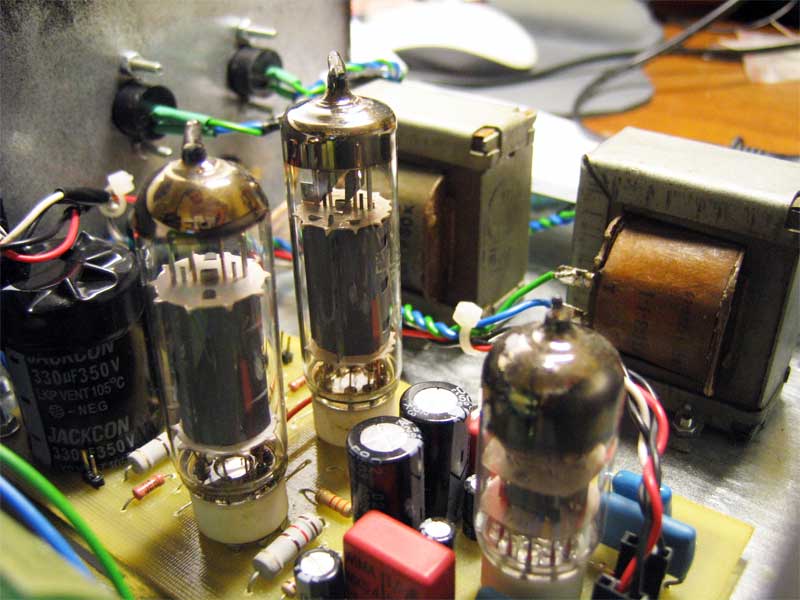

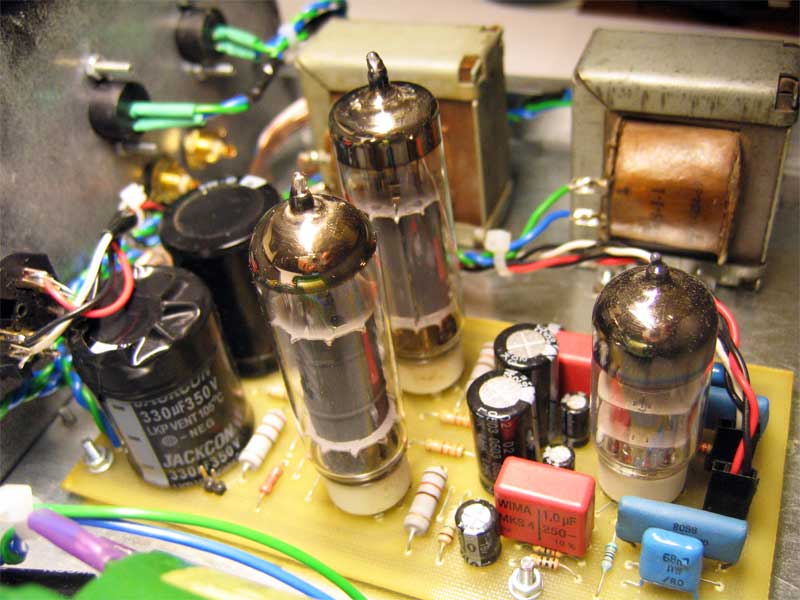

Лампы — двойной триод 6Н3П и пентоды 6П14П (у меня стоят зарубежные аналоги — EL84 — чешская Tesla и польская Telam). Можно поэкспериментировать с аналогами 6П14П — 6П18П и 6П43П.

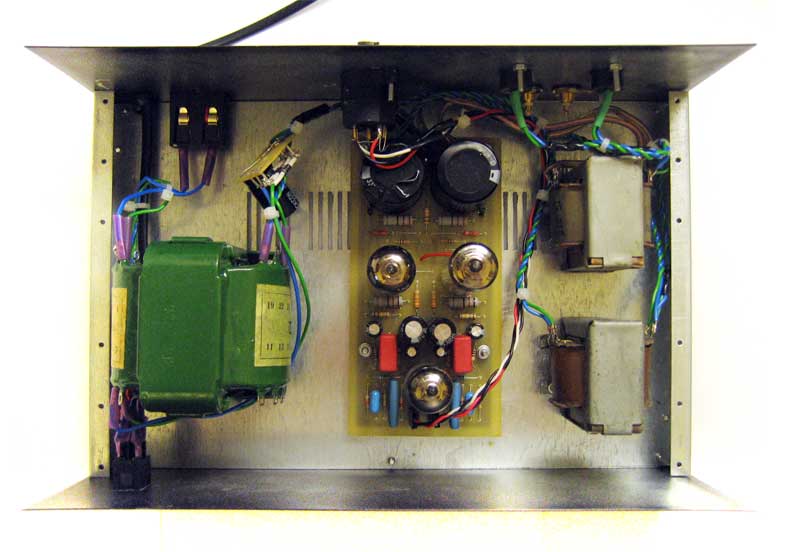

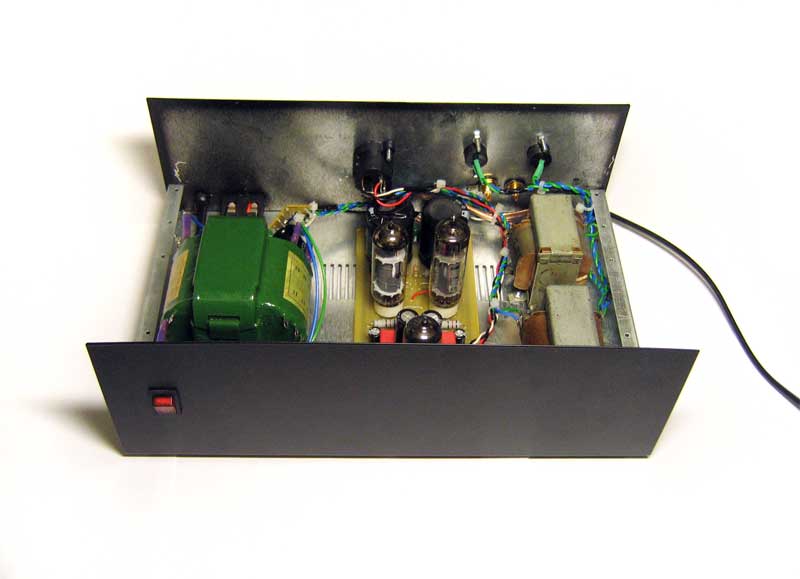

Общий вид расположения элементов в корпусе — ТАН35, выпрямитель, плата усилителя, трансформаторы ТВЗ 1-1.

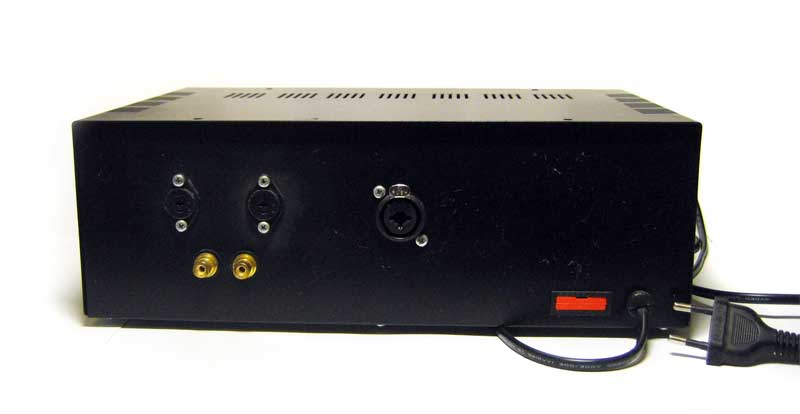

На задней панели разъёмы. Ставим что кому больше нравится — входной разъём можно разнести на два канала, можно объединить в один стерео. Что ставить TRS (джек) или RCA (тюльпан) — каждый решает сам. 🙂 Выходные разъёмы я поставил старые отечественные поскольку проверял и экспериментировал со старыми колонками «Комета». 🙂 Входной разъём — комбо XLR/TRS.
В целом весьма приятный усилитель с хорошим звуком. Преимущества — простота сборки, отсутствие редких и дорогих деталей, хороший звук, отсутствие необходимости наладки после сборки. Можно успешно использовать с гитарой подключив инструмент в усилитель через гитарный преамп.
