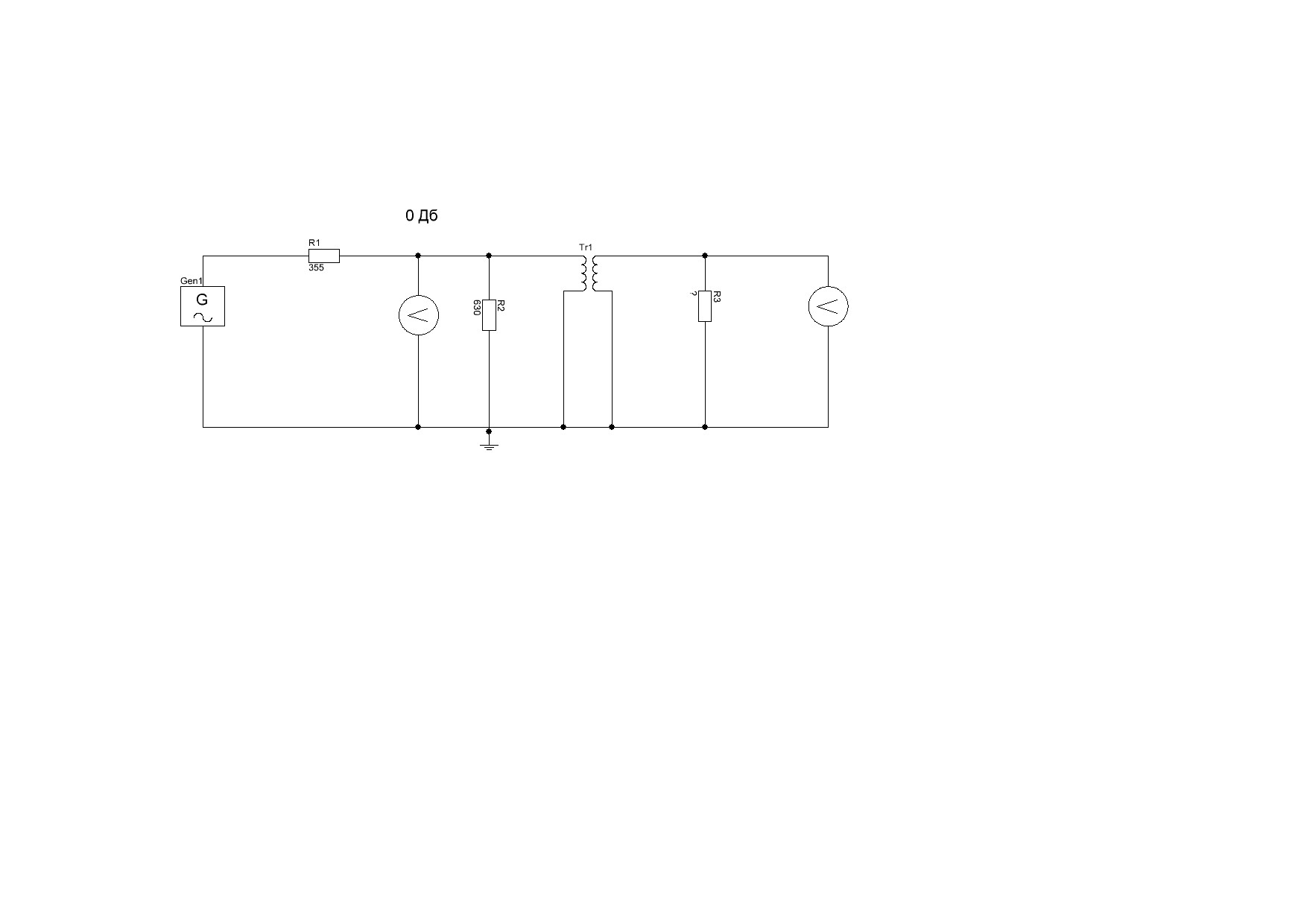

То есть при измерениях Была вот такая схема. Я правильно понял ?

Мне интересно потому что по трансформаторам крайне мало объективных измерений. Всё больше маркетинговые уловки, которым верить нельзя. Вы же со стороны потребителя и не заинтересованы в приукрашивании параметров.

При измерении была схема выложенная мною выше http://diyfactory.ru/forum/index.php?act=A...e=post&id=32363.

�змерения проводились через тракт звуковой карты Focusrite Scarlett 18i20 при помощи программы RMAA.

Поднимите номиналы сопротивлений раза в три. А то так вы измеряете транс+искажения выходного каскада вашей карты. килоОм входного сопротивления - мало

Поднимал. ТСМ1-1 ведет себя хорошо. А вот ТОТ-34 валит низ.

equinoxpda спрошу по другому.
- Выложенные измерения проводились при каких номиналах R1, R2
- Нулевой уровень это с выхода карты ?
- Ктр трансформатора ?

- R2=1k, R1=1,23k.
- нулевой уровень - да, с выхода карты
- Ктр неизвестен.

РљРўР  4:1 Сѓ РўРЎРњ1-1

Это сообщение отредактировал tailorprime - 17.07.2016 - 13:19

При КТР 4:1, R1=1,23 кОм, R2=1,0 кОм входном сопротивлении карты 3 кОм (?) входное сопротивление дибокса получается чуть больше 2.2 кОм. На выходе при входных 0,0775В будет примерно 85-90 мВ.
Собственно вполне обычный результат. Ради интереса измерил в такой же схеме ферритовый трансформатор, результаты, дабы не засорять тему выложу в теме:
http://diyfactory.ru/forum/index.php?showtopic=2434&st=20
