Проект: Ich bin krank

Мда, сколько людей столько и мнений

Засовывая понижающий транс в корпус, вспомнил поговорку "Скупой платит дважды, а баран делает трижды."

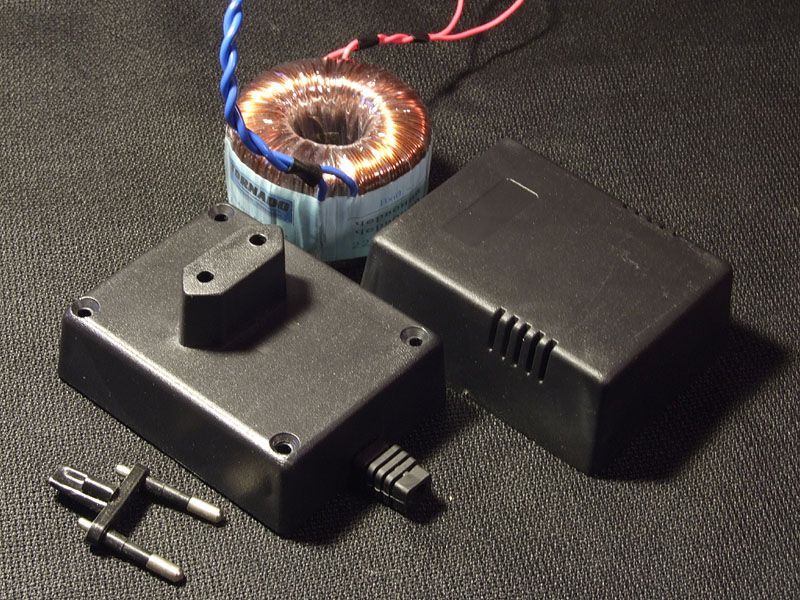

Выбрал в радиомагазине корпус Z-21 для БП с хорошей вилкой и толстыми стенками:



Добавил держатель предохранителя, тор зажал металлическими шайбами через резиновые прокладки. На исходящий провод накинута стяжка, чтобы его нельзя было выдрать из транса. Металлическая шайба снизу подпирает сетевую вилку:



Результат таков:



Как вам? Все бы ничего, работать - работает, но имеет довольно мерзкий внешний вид Кроме того качество обработки поверхности не фонтан, поэтому держать бп в руке не очень приятно.

Вобщем, корпус (за исключением качественной вилки и вывода) отправляется в мусорную корзину. А на замену ему - польский KM-49. По-моему, так явно погламурнее :



Это сообщение отредактировал Gunpowder - 4.11.2009 - 01:10

Термин "погламурнее" - в топку, говори как положено: "товарный вид" ))
...да, уж если принцип "на лицо ужасный, добрый внутри" сопутствует всем отечественным приборам, тот тут нужно выходить из положения, не продолжать традицию, завещанную нам предками )))
Отличный вид. А вилочки другой не было на выход? ...у меня эти пластиковые как "здрасте" из резьбы вылетают, чуть наступил не туда и кирдык ))

Джек как джек. Выбран самый не хлипкий из доступных.

Хорошо, уговорили, возьму на пробу mini-XLR.

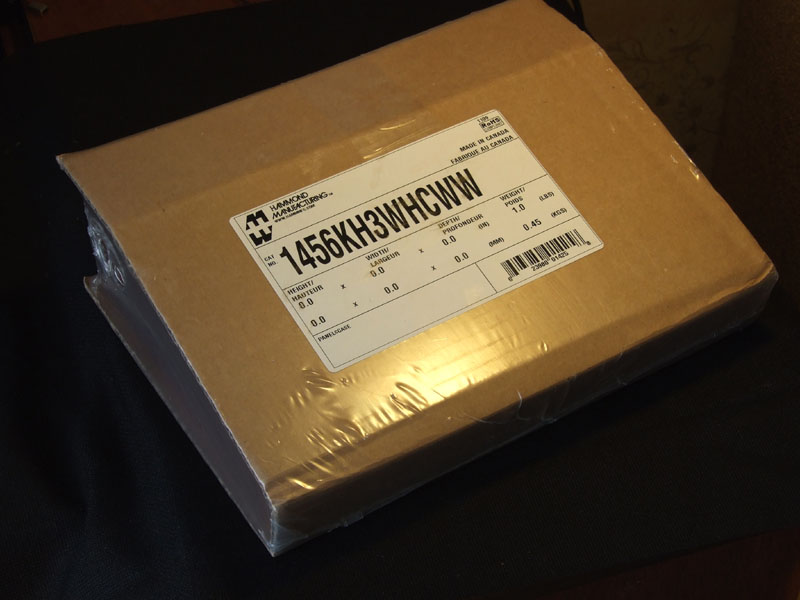

В качестве корпуса преампа будет использоваться Hammond 1456 KH3:



Корпус состоит из алюминиевой крышки (толщина материала 2мм), стальной основы и деревянных боковин из ореха. Металлические части покрыты порошковой краской.





Вид изнутри:

Ва-а-а-ах! ...произведение искусства намечается? ...а цвет каков будет? ...белый как есть? ...мне кажется черный бы пошел, а надписи серебристым, ...просто предложил )))

Черный с серебристым - отличный вариант!
Думаю сделать какой-то такой дизайн:



Графика - это не лесной пожар или водоросли , это кульный американский дизайн "языки пламени" 50-х годов прошлого века. Кто смотрел на канале Дискавери передачи про хот-роды и чопперы, тот поймет

Кому какие варианты больше нравятся?

Это сообщение отредактировал Gunpowder - 8.11.2009 - 00:49

кRасный с кислотными водорослями

Я вобщем-то тоже за красный вариант. Подходит к цвету эпокси-борда (платы):

У меня немножко другое виденье расцветки. Если это кому-нибудь нужно, то не мешало бы провести аналогии. Собирается Krank, не драйв какой-нибудь, у которого может быть цвет любой, кроме черного, ...тут и желтый, и красный, и зеленый, ...не синий точно (этот больше к дилэям и HQ-зерам годен). Для сего проекта порекомендовал бы исключительно черный цвет, ...это дает больше уверенности устройству, сразу с первого взгляда понятно: "ага, аппарат серьезный", как минимум, среди любителей металла он больше ценится, ...ну, из тех, что не "кот в мешке" по крайней мере.
Надписи серебристым, но не белым, он портит ощущение, ...гораздо лучше серебро. � между кнопками на пустом месте что-то в роде тату.

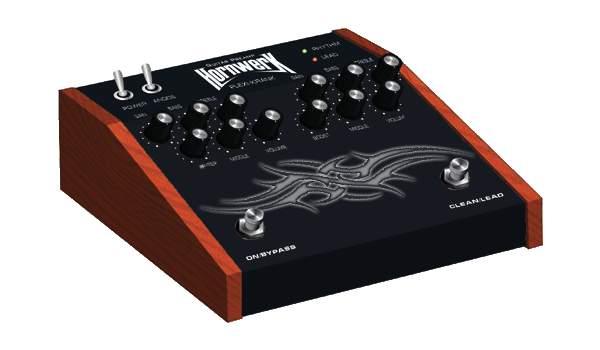

Ну, типа вот так:



...а что плата красная, так замечательно! ...кто сказал, что кишочки не могут быть красными ? )))) ...а красный и черный сочетаются отлично.

Чорный уныл, даешь красные кислотные водоросли

Черный, конечно, красив и радикален. Но, имхо, немного заезжен, замусолен металлистами
А хочется чего-то этакого

Кстати, кранки тоже бывают красными и серебристыми.

Это сообщение отредактировал Gunpowder - 8.11.2009 - 23:42

О том и речь, что черный уже в печенках сидит

Сидит он или не сидит решать не вам )))) ...металл должен быть окрашен в черный цвет, сразу понятно без слов ))) ...он не заезжен, это его визитная карточка.
Кому как, ...просто предложил.

Оставим дизайн на потом, до него еще далековато...

Компоновка усилителя

Наиважнейший и ответственный этап - обдумывание компоновки будущего усилителя. Неудачная компоновка способна разом (шумом, возбудом и наводками) уничтожить все остальные потуги. Наоборот, хорошая компоновка позволит раскрыться схеме и деталям. По моему мнению, именно этот этап - наиболее сложная счасть постройки усилителя, занимающая львиную долю времени и усилий. Хотя о ней обычно не догадываются пользователи, считающие что стоимость усилителя состоит из стоимости деталей + небольшой работы по перемещению капелек расплавленного олова в пространстве

Компонуем пред из следующих предпосылок:
+ навесной монтаж (занимает много места);
+ уменьшение длины проводников в блоке питания и сигнальной части (плата-панели ламп-темброблоки);
+ максимальное по возможности удаление сигнальной части со стороны входа от питающей;
+ подбор оптимального расстояния до реле, так чтобы длина коммутируемых проводников не была излишней, но и щелчки не наводились на сигнальную часть.

Мой предварительный вариант таков:



Небольшие пояснения:
+ крутилки будут находиться под платой, потому реальная длина проводников от платы до ламповых панелек будет составлять 3-6 см.
+ темброблоки каналов сделаны зеркально относительно друг друга, что преследует 3 цели: какой-никакой а дизайн, к ручкам гейна облегчен доступ, и, главное, входные цепи ритм-канала (ручка гейна в частности) удалены от трансформатора и стабилизатора.

Если есть такая возможность, можно на противоположную поверхность платы приклеить изолированную с двух сторон широкую полоску медной фольги, заземлив ее так же на первый электролит. Если плата будет над потенциометрами, то от туда ждать возбуда уже не придется. Как видно, в той области на плате (слева) входные цепи.
Трансформатор можно одеть дополнительно в кольцо из металла, ...полоска режется из крышки �БП компа, CD-рома, или еще чего, с боковыми усиками. Полоску в кольцо, усики вовнутрь на 90 грд., это дело надевается на тор сверху, после резиновой прокладки, а конечная широкая шайба притягивает этот экран плотнее к корпусу, и электрический контакт тоже есть.

Риспект! Если будут заметные наводки от транса, тогда помещу его в подобный экран.

По поводу экрана под платой (во свяком случае, между цепями питания и правым темброблоком) - такие мысли посещали. Правда можно таким экраном создать нехилую дополнительную емкость. Думаю, буду эти меры применять при появлении наводок и возбудов.

Емкости приличной не создать, поскольку расстояние и от контактов потов и проводов до экрана, и до деталей через плату, все же существенное, нежели в экранированном аудиокабеле.

Туррет-борд

Маршаллоиду - винтажный маршалловский монтаж! Т.е. навесной монтаж на турретах (пистонах), как на старых маршаллах.

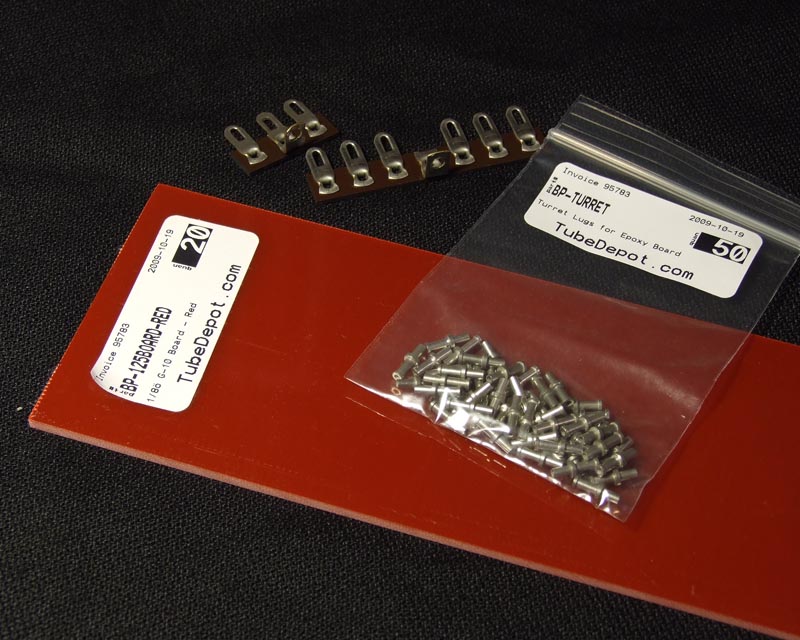

Для этого нам понадобится эпокси-борд (стекловолоконная плата толщиной 3 мм) и турреты:

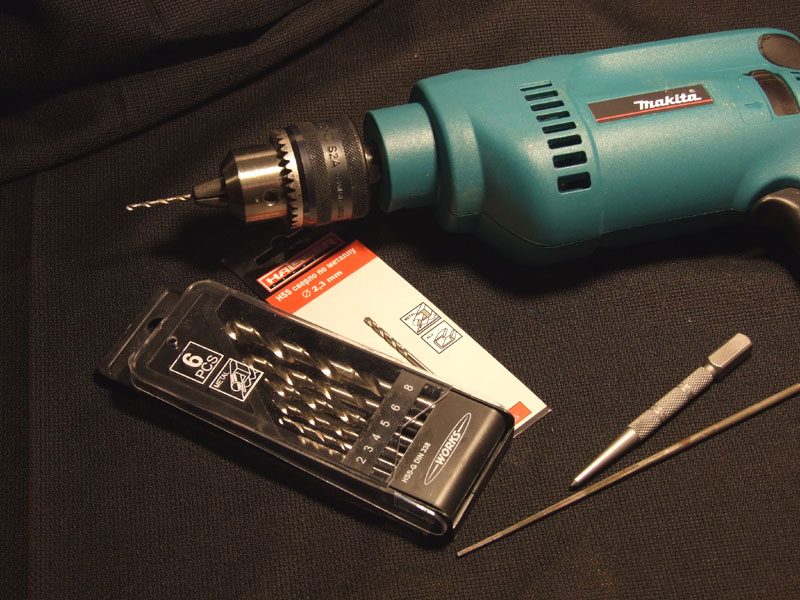

Сверлим отверстия по шаблону. Для этого нужны: дрель (мини, но и небольшая бытовая тоже подходит), кернер, сверло 2.4 мм. Я сверл такого размера не нашел, поэтому использовал сверла диаметром 2.3 мм и затем расширил отверстия надфилем:



Вставляем турреты в отверстия и расклепываем их кернером с обратной стороны:

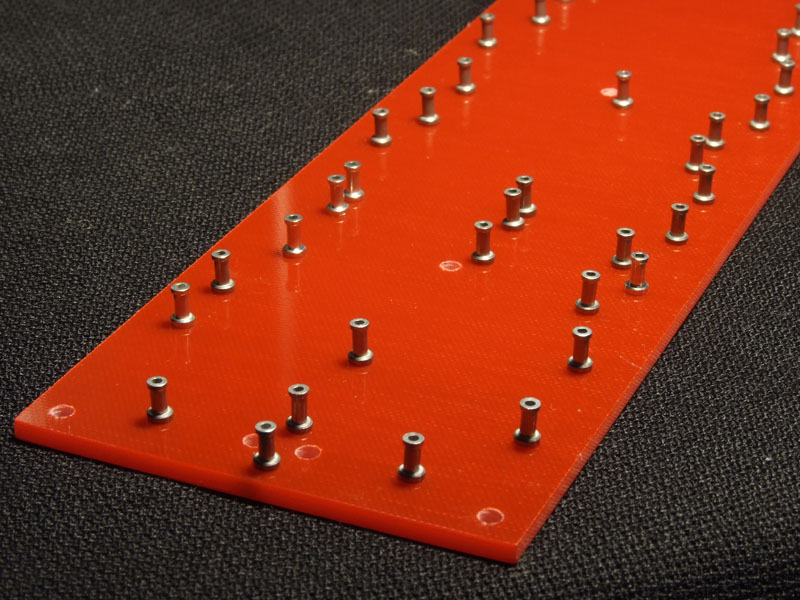

Получаем основу для pin-to-pin монтажа:

Учебное пособие хорошее получается )) ...в картинках.

Стараемся

Pin-to-pin монтаж

Для навесного монтажа нужен паяльник помощнее (60 Вт), припой, утконосы, кусачки и круглогупцы:



Я решил забить на чтение мануалов US Army "Soldering of electronic assemblies" и сделать монтаж так, как удобнее мне. Проводники оборачиваются вокруг пистонов на 270-360 градусов, а монтаж земли сделан медной моножилой, как на примерах ТьюбДепота:



После пропайки соединений получаем loaded board:



Крупный план:



В процессе у меня закончилась обычная канифоль, потому в дело пошла скрипичная. Надеюсь, это положительно скажется на общей музыкальности усилка
