Проект: домашний миникомб по-киевски

Сделал как ты посоветовал,выход на наушники, и лайн аут тоже поставил.Даже в наушниках звук нормальный,самое то по ночам лабать.

Это сообщение отредактировал zvdll - 18.11.2011 - 19:54

Присоединённый файл ( Кол-во скачиваний: 245 )

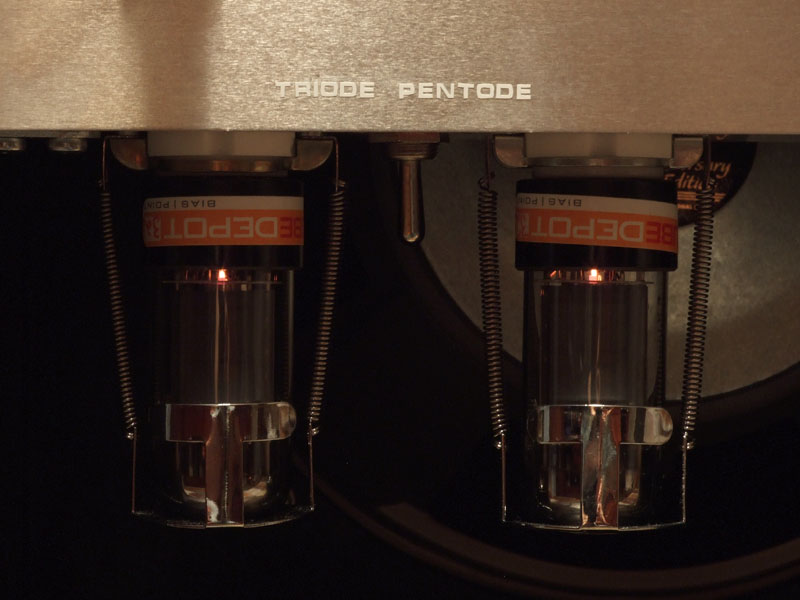

тыл

Присоединённый файл ( Кол-во скачиваний: 163 )

красивенько так! еще не ящик а крышку в стиле меса мини-ректо или трансатлантик!

Спасибо.Трансатлантик и меса мини-ректо мне тоже нравятся но не представляю как это повторить,так чтобы получилось аккуратно.Скорее всего буду делать ящик с сеткой и эмблему по середине.

Ахренеть.... других слов просто нет..... Посмотрел, прочитал и убедился в собственном желании собрать свой звук Так держать!!!

Собрал усилитель по вашей схеме. Включаю, стоит громкий фон и вроде как даже слышно радио)) это при учете, что мастер на нуле стоит.
Сеточный ток выставлен - 20мА, напряжение в районе 40в.

на сетках фазоинвертора по 25в на каждой.
сейчас все распаял, и в голову пришло что я мог перепутать сетки и катоды фазоинвертора, больше причин не вижу

Это сообщение отредактировал revolution - 11.02.2012 - 21:20

Собрал все заново, опять громкий фон при мастер громкости на нуле, и в триоде и в пентоде.
Фото с телефона

Это сообщение отредактировал revolution - 13.02.2012 - 09:39

Присоединённый файл ( Кол-во скачиваний: 98 )

Евгений JAKE, спасибо. Собирай ))

revolution, хм, хороший вопрос. 20ма - это сеточный ток на каждую лампу при анодном 400В. А у тебя как?

напряжение на катодном резисторе 20мв
напряжение на сетках 42В
анодное 420в на первом электролите

так же у меня отсутствует дроссель вместо него 1к резистор и все электролиты по 22мкф, всего 3 шт.


Это сообщение отредактировал revolution - 13.02.2012 - 11:18

По описанию все отлично.

Радио в мощнике - это странно... Земля схемы точно в одном месте соединена с шасси?

Может есть возможность сделать подробное фото? � записать пример шума.

Gunpowder, спасибо за подсказку, шасси забыл в звезду подключить))) Прям примного благодарен.)
в триоде все хорошо, только при максимальной громкости гул.
в пентоде жуткий гул, но это скорее всего, токи не выставлены, так как я их в триоде выставлял как выяснилось.
ток ведь надо в пентоде выставлять, или я ошибаюсь?

Это сообщение отредактировал revolution - 13.02.2012 - 12:27

Триодный режим, если честно, звучит совсем не фонтан ((

в триоде
напряжение на катодном резисторе 20мв
напряжение на сетках 42В

переключил в пентод
напряжение на катодном резисторе 41мв
напряжение на сетках 42В
стоит гул в динамике
при уменьшении тока растет напряжение на сетках, каково критическое значение напряжения? понять не могу, как завершить настройку

Стоп. С 41ма на лампу превышаешь ее рассеиваемую мощность и спалишь лампы.

Скажи что за лампы? Подстройка тока покоя общая для пары или раздельная для каждой лампы?

Это сообщение отредактировал Gunpowder - 13.02.2012 - 15:43

6V6EH подобранная пара
настройка общая
но резистор 1омный на каждой лампе

если выставить 20ма то напряжение на сетке увеличится на неопределенную величину, а какая максимальная я не знаю, гдето читал что можно и 55в ставить, но это непроверенный источник

Это сообщение отредактировал revolution - 13.02.2012 - 14:59

Возможно я не прав, но мне кажется что Вы путаете триодный и пентодный режимы. По идее внутреннее сопротивление триода меньше, поэтому ток покоя должен быть больше. Проверьте пожалуйста тумблер.

То, что так растет ток покоя при переходе из пентодного в триодный режим, связано с отсутствием дросселя в совокупности с малыми номиналами резисторов вторых сеток.

Это сообщение отредактировал Gunpowder - 13.02.2012 - 15:44

мощные резисторы выходных ламп подключены к анодам, в этом режиме все нормально работает. Это какой режим?

при переключении резисторов в точку "В" (по схеме) происходит вот такая ерунда.

ЗЫ. я думал чем больше ток тем громче а пентодный режим вроде громче триодного. Это мой второй усилитель, так что я много могу не знать и путать.

Да, работает триод.

У меня пока идеи закончились... Вечером померяю изменения в режимах у себя и отпишусь.

Замерил ток покоя выходных ламп у своего мощника.
6v6 Tung-sol, 405 анодного, 21ма на лампу (это ~70% рассеиваемой лампой мощности), -41В напряжения смещения сеток. В триодном режиме то же самое.

Это сообщение отредактировал Gunpowder - 14.02.2012 - 17:04

В триоде у меня также.
В пентоде пытался выставить ток 20ма, напряжение на сетке вышло порядка 55в, все равно громкий гул и треск из динамика.

Возможно нужно увеличить первый электролит в аноде? (сейчас 22мкф)
�ли поставить дроссель? (хотя по схеме блюспейса стоит резистор на1К, да и в кранке я резистор ставил, на 4хEL34, все нормально было)
Ток увеличивается ровно в два раза, может ли одна из ламп выйти из строя например и именно в режиме пентода?
