Проект: домашний миникомб по-киевски

Кул! Получил таки) Дроссель какой?

Дроссель моджотоновский 4,8Гн 75мА. По размерам довольно мелкий.

Наверное никеля в сплаве достаточно.

Когда уже котлета-то испечется?

Положу сюда параметры трансов, чтобы не забыть.

Выходник ТВ-20 (Блюспейс)

Первичка "синий-красный-коричневый":
L = 14,37 Гн (3,74 Гн/3,74 Гн между крайними и центральным выводами)
L рассеивания = 6,11 мГн (5,03 мГн/3,98 мГн между крайними и центральным выводами)

Вторичка 8 ом "черный-зеленый":
L = 16,8 Гн
L рассеивания = 0,026 мГн

Вторичка 16 ом "черный-желтый":
L = 34,8 Гн
L рассеивания = 0,005 мГн

Силовик ТС-140 (Блюспейс)

Первичка "синий-коричневый":
L = 1,27 Гн
R = 11,1 РћРј

Вторичка "красный-черный":
L = 2,52Гн
R = 53,9 РѕРјР°
L рассеивания 13,84 мГн

Вторичка "желтый-черный":
L = 2,54Гн
R = 57,7 РћРј
L рассеивания 26,5 мГн

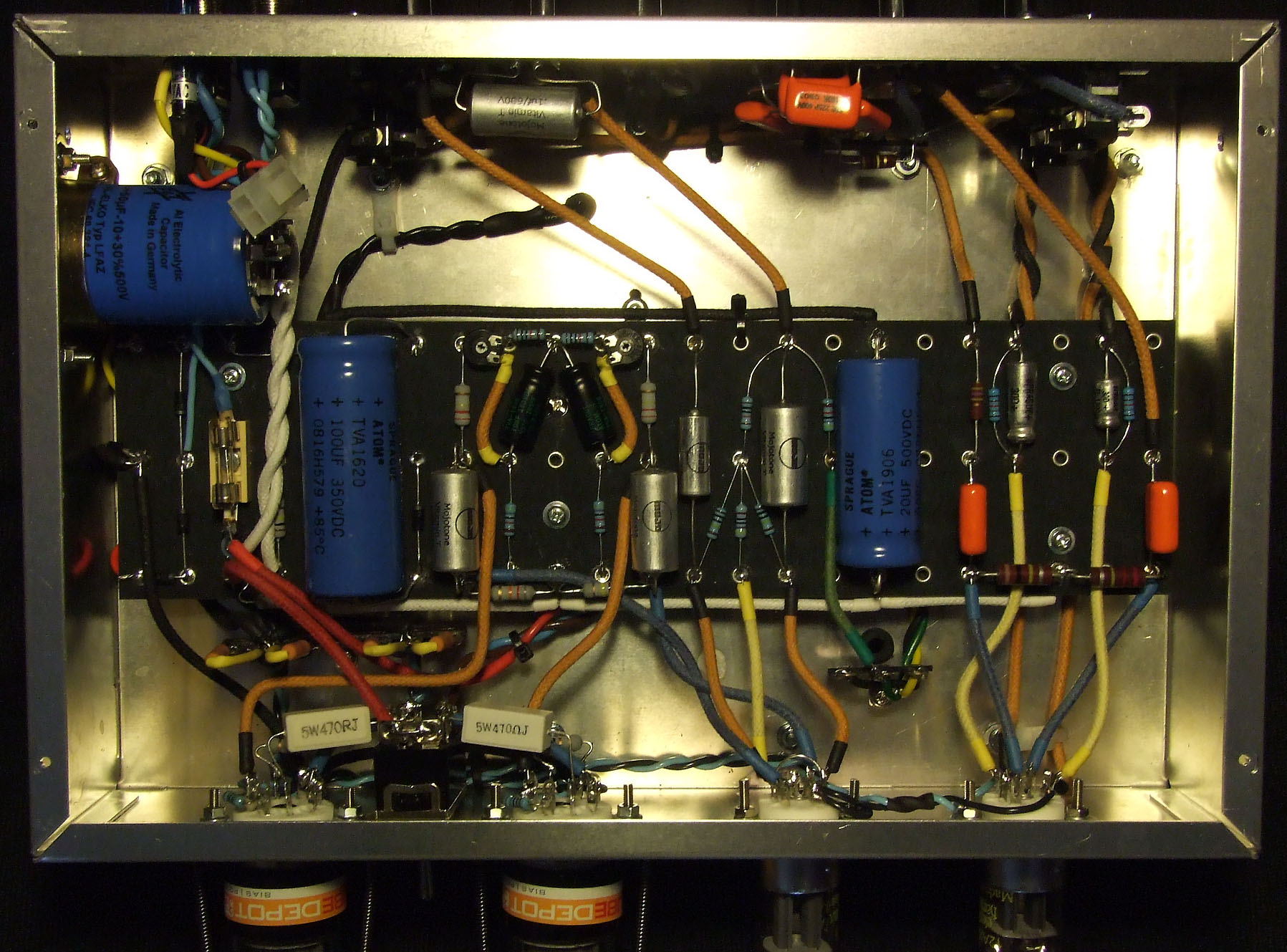

Электронная часть в сборе:

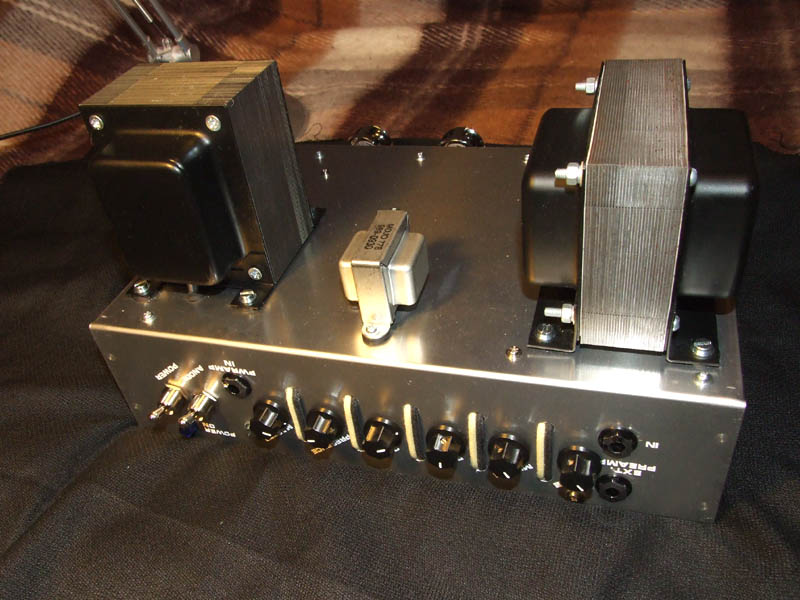

Шасси:

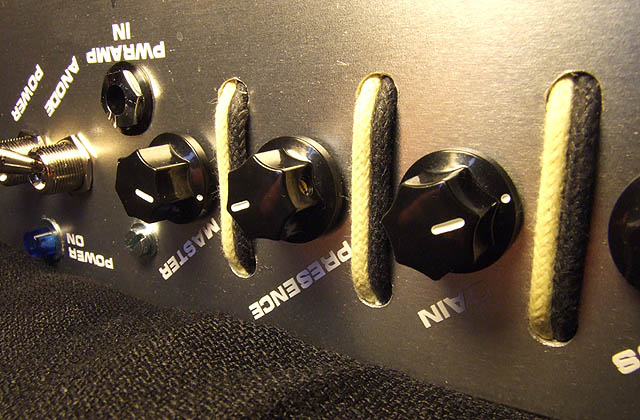

Фейслифтинг. Если помните у меня были лишние отверстия на лицевой стороне шасси (из-за шатаний в выборе преда ). Я их задекорировал проводами с винтажной тканевой оплеткой. Сейчас выглядит аляповато, но когда встанет в комбо с твидовой обивкой - будет гармонично

Круто. Кондеры в анодах великоваты. Замерь выходную синусоидальную мощность на балластном резисторе

Все хорошо, ...единственное, что я не принял - это тумблеры, ...так в планах было засадить с обозрением всей резьбы?

Хм, тут такое дело. В комплекте к тумблеру Carling идет одна гайка, видимо так задумано производителем. А искать вторую на их дюймовые размеры мне как-то не улыбается

Нет ничего проще, ...берешь кусок деревянной планки, обналичка от двери или еще где из старых деревянных запасов, по толщине выбираешь, прямоугольник, в нем два отверстия под тумблеры, красишь грунтовкой и туда вместо прокладки.

�дею понял.
А вот дерево не тот материал, который стоит располагать возле тумблеров по питанию. �мхо. Особенно если стендбай стоит в постоянке, как у меня.

�менно по соображениям безопасности упомянул грунтовку, ...а само дерево по случаю его тотальной вездесущности (искать другой материал дольше, нежели выкрасить деревяшку).

Gunpowder, можно несколько вопросов по усю???

В обвязке 6в6 сопротивления 470 и 1 омные так понимая 5 ватные??

В фазике 82к и 100к вместе с 470 Ом на 1ват?

в последний вопрос- сопротивление обратной связи 47к на какую мощюность???

В качестве защиты собираюсь использовать сопротивление паралельно дину, но идея с диодами тоже прильщает- параметр колличества "жменька" несколько заставляет задуматься- сколько всётаки решили ставить ?

HuMMeR
В выхлопе:
470 минимум 2, но лучше 5 Вт
1ом хоть 0.25, мощность-то посчитай. Я ставил 1, просто потому что были)
В фазике:
82 и 100к минимум нормальные 0.5 Вт или не очень 1-2Вт.
470ом, 47кОм - полуватта как и вообще для всего остального за глаза.

Резистор параллельно динамику не спасет, если его сопротивление прилично больше номинального сопротивления нагрузки.
Жменька из двух диодов минимум. Можно из трех. Больше диодов - меньше паразитная емкость) Для 6в6 думаю и одного бы хватило, но на всякий случай два. Плюс емкость в два раза меньше)

Поместил шасси в короб. �тог таков:







Почему я не поставил лампы спереди?

Gunpowder
смотрится как музейный экспонат... даешь звук!!!!

Молодца

ОЙ МОЛОДЦА!!!

Отлично!
...а шурупчик на задней крышке справа внизу все же завинти, это не HDD в компе, лишь бы не катался по лыжам )) (меня всегда можно послать, но я везде кизячок подкину на общем фоне положительного)

�звиняюсь, подвела привычка айтишника не закручивать все болты

Это сообщение отредактировал Gunpowder - 8.04.2010 - 16:09
