Проект: домашний миникомб по-киевски

Beermonza
Крепи дополнительно малярным скотчем, чтоб не съезжало - очень удобно

Учту, ...всем спасибо за советы.

Оставил неудачные пионерские попытки всунуть в маленький комб выходник на 6V6 и хай-гейновый пред. Спасибо Медведу, надоумил быть проще

�так схема комба. Выходник PP на 6V6GT, пред - чистый канал из Framus Ruby Riot/Framus Dragon.



Т.к. комб нужен как база для самоделкиных экспериментов, то добавлены 2 доп. входа: один с раскачкой, второй сразу на фазик.

Не очень я понял, зачем такие навороты в ТБ, ну да ладно. 12АТ7 в фазике рекомендую послушать внимательно - мне не понравилась в моем усилителе. Триод/пентод тоже надо отслушать, говорят, триод после пентода не катит

Небольшие навороты в ТБ позволяют твину звучать не по-твиновски...
Лампы в фазике и триод/пентод хочу сам послушать, чтобы сделать свои выводы.

Продолжение иллюстрированной истории о том, как программисты строят свои усилители

Лэйаут комбо:



Рассверлено шасси. Коронарное сверло рулит 7 сек и отверстие под лампу готово.

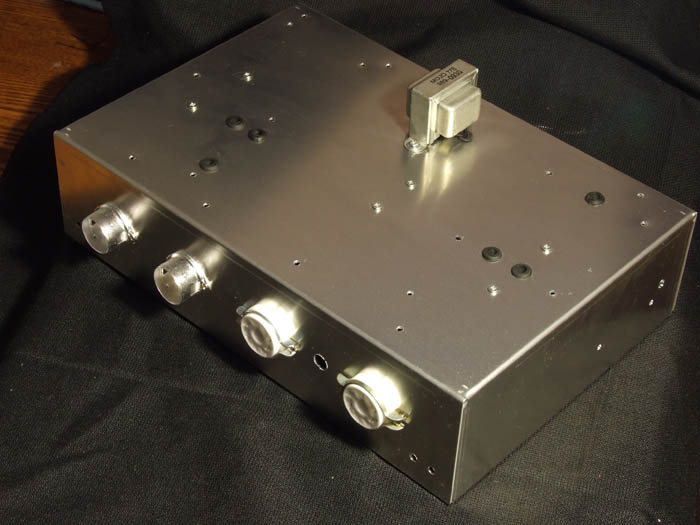

В отвестия для проводов вставлены резиновые выводы. Прикручены панельки.

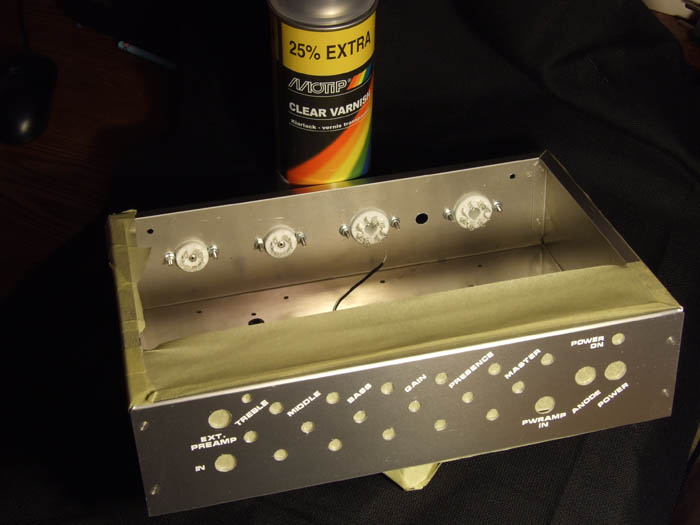

На морду наклеены оракальные надписи. Чтобы дешевый 640/641 оракал не отвалилися сверху задуто в n слоев лаком:



Упс, вдруг закончились гайки М3...

Что-то не понял, зачем налепил оракал, если будешь дырки старые закрывать новой нашлепкой

А я не буду их закрывать. Выдам за "крутое дизайнерское решение"

Gunpowder
Ну и зря. Будет пыли внутрь падать дофига

Не будет, отверстия задекорирую как нибудь....

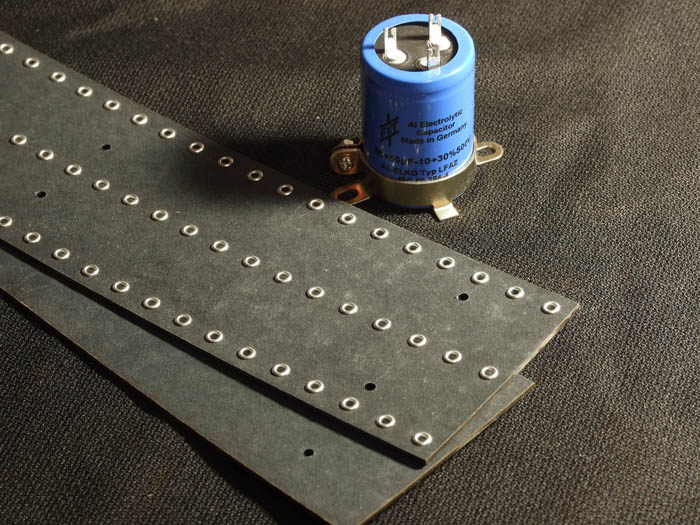

Решил попробовать непривычный в наших краях фендеро-образный монтаж на айлетборде (fiberglass eyeletboard) и банку-электролит:

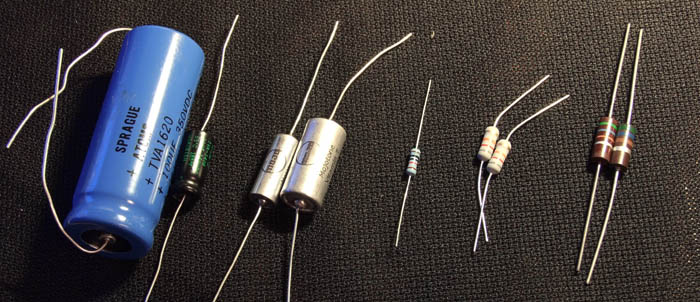

Прочие деталюхи для мощника, выбор которых напрямую влияет на звук: электролиты Sprague Atom, пленка в масле Mojo Vitamin T, 0.5 Вт металлопленочные резисторы, 1 Вт металлооксидные резисторы, 1 Вт угольные резисторы.



Это сообщение отредактировал Gunpowder - 25.02.2010 - 13:16

Я так понимая мошничег можно и отдельно забабахать???

Прямо со входа повер амп ин))) и если я правильно понимаю,
то усь выдаёт порядка 20 ватт (насколько меняеться мощьность при переключении триод\пентод?)

и ещё вопрос как повлияет на звук замена ламп 6V6 или 6П6С???

Можно конечно
Мощность будет скорее 15 Вт. В триоде будет ватт 5.

6П6С по звуку должны быть не хуже, но с Блюспейсовскими трансами их использовать нельзя, выйдут из строя. На 6П6С анодку более 330-350 В подавать нежелательно.

Это сообщение отредактировал Gunpowder - 10.03.2010 - 15:28

РЈРіСѓ...
А если на ёлки подсадить???- насколько схемка поменяеться???

Как бэээ хотелось бы из спейса выжать по максимуму)))
�ли как на 6v6 раскачать его до 20ти?

Кстати, Gunpowder где айлетборды заказывал???

Это сообщение отредактировал HuMMeR - 10.03.2010 - 19:56

Для EL84 изменятся резисторы во второй сетке и смещение на первой. Например так:

http://www.ax84.com/static/corepoweramps/2...p_Schematic.pdf

Eyeletboard отсюда:

http://www.mojotone.com/amp-parts/Tweed-Style_2

Хмм...- тогда требуеться помосчь)))

Если память не изменяет, то в спэйсовском трансе приведётка 8к,
Возможно-ли его е го использовать в схеме примера?
� второй вопрос в спэйсе хоцца использовать выхлоп и на 6 и на 16 ом- обратка будет цепляться на 16омный выхлоп? и обязательно-ли использовать мощьный резюк для шунта выхлопа? (как мне представляеться он больше для защиты уся при всключении без нагрузки)

У меня просто постоянно возникает ступор с ламповыми усями, в часности с приведёнками(((

Приведенка выходника Блюспейса 8к для el84 (6п14п) подходит.
6п14п вместе с силовым трансом Блюспейса использовать не стоит, т.к. анодка опять таки великовата.

Резистор 10W не нужен (обычно его и не ставаят), если гарантированно не будешь включать УМ без нагрузки. Для защиты транса у меня жменька диодов на первичке выходника (Медвед предложил идею).

Это сообщение отредактировал Gunpowder - 12.03.2010 - 11:43

Силовик я полюбому буду заказывать на А� тор...
Меня больше интерисует схема мощьника на Блюспейсовом трансе, с выхлопом в обещанные 20 ватей...
Товарисч попросил сообразить ламповичёк для студийных нужд, в рэке...
В принципе можно и иные выходники с ярика применить- TП-208-1331Р (30ват на 4ёлки или 2 6л6), думаю можно и от Классик45 транс приобрести, на Блюспейс (ТВ-20) скажем приглянулся)))

Не хочеться ставить 4 лампы в раскачку транса, а обойтись парой 6л6 или парой ёлок

вопрос сводиться к просьбе изобразить схемку мощьника с применением ТВ-20 с возможностью преключения триод\пентод (в общем схема тут есть), но что необходимо изменить, дабы выхлоп был в 20 ватт

�ли лучше заказть транс от Ярасовского классик45 (там и схема есть)

HuMMeR
При анодке 420, приведенке 8к и паре нормальных 6в6 будет около 20вт синусом. А� сейчас очень ругают... Я бы для таких целей взял полный комплект от блюспейса. Относительно бюджетно и неплохо по звуку

Medved
Млин... что-то сколько силоваков А� не заказываю- всё нормально)))

Будем теперь долбить Ярика насчёт 6в6

Ожидание посылок иногда утомляет

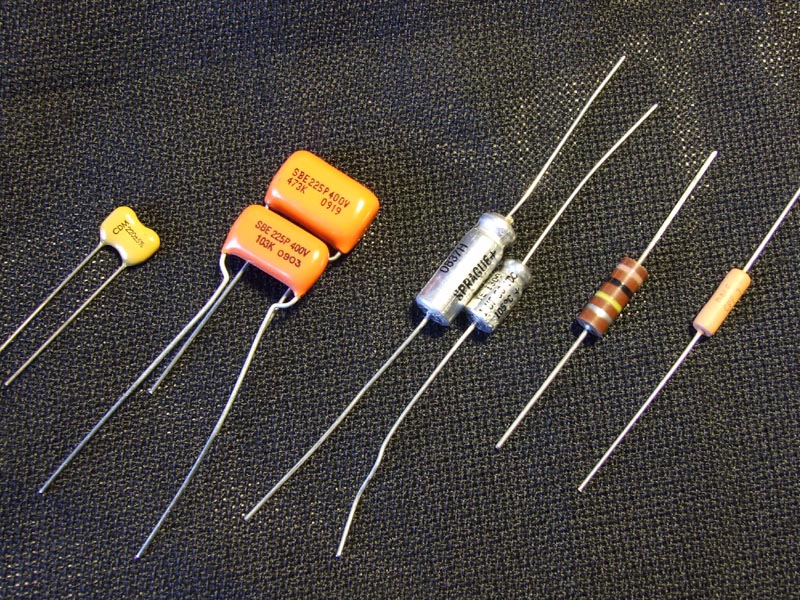

Наконец пришли деталюхи для преда. Слева направо: пикушная Silver Mica (цвета детской неожиданности, потому что п-ва Cornell Dubilier:) ), полиэстровый (!) Orange Drop 225P, низковольные электролиты Sprague+ (они же Vishay TE, на turretboards.com их хвалят для катодов больше чем Atom), резистор carbon composition 1Вт Ommite, резистор metal-film 3Вт (!) Dale CPF.



Плата усилителя в сборе:

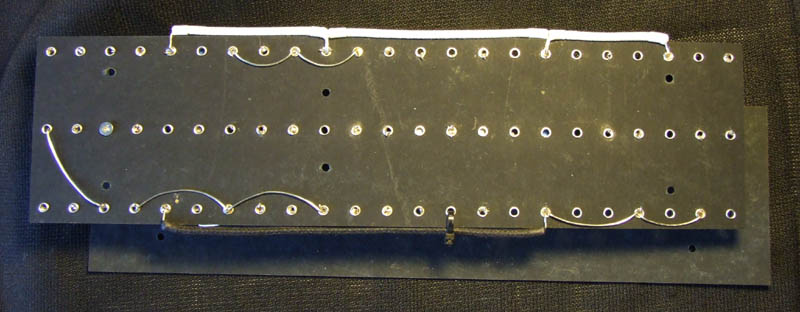

Тыльная часть (закрывается сплошной пластиной фибергласса):



Никто не покажет как тыльная сторона сделана у Фендера?

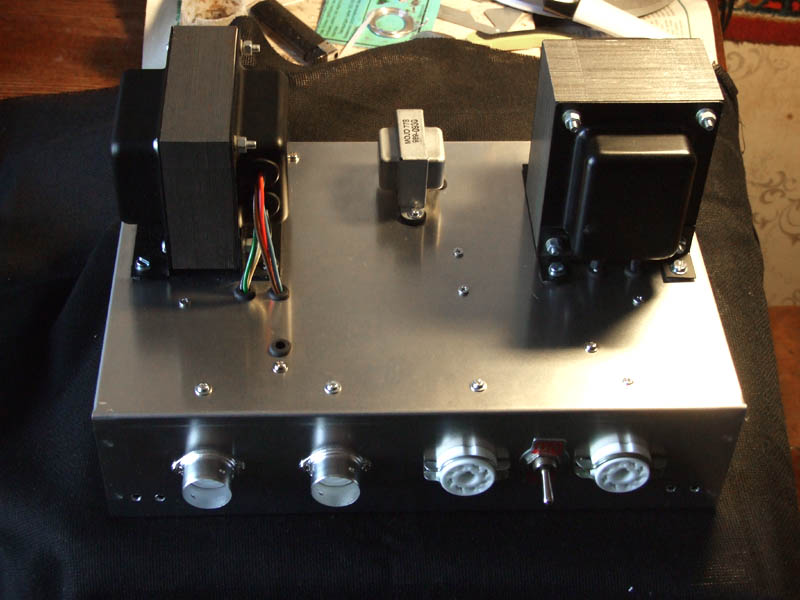

Шасси с установленными трансами почти похоже на настоящий усилитель

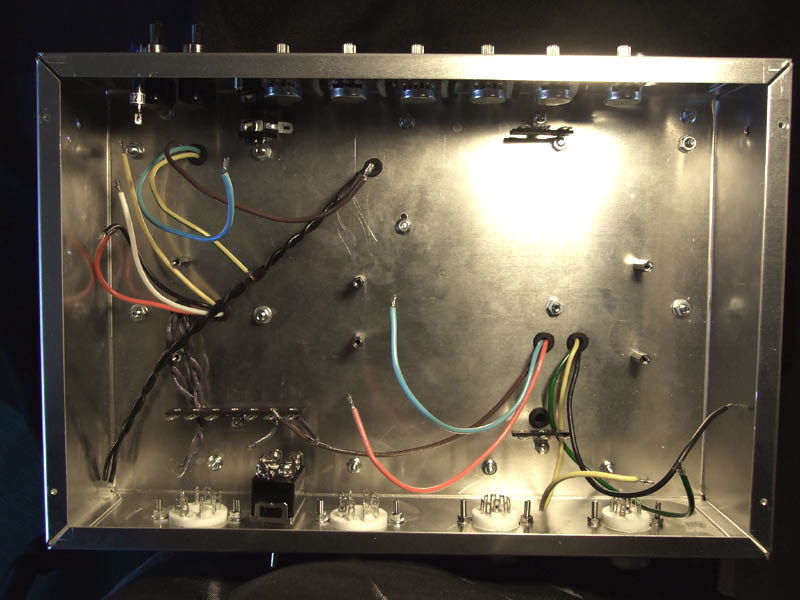

Внутрянка на текущий момент:



Это сообщение отредактировал Gunpowder - 27.03.2010 - 20:35
