> Проект: домашний миникомб по-киевски
Gunpowder
Дата 19.07.2009 - 23:42
Цитировать сообщение




Уважаемый Бывалый
**

Профиль
Группа: Пользователи
Сообщений: 571
Пользователь №: 28
Регистрация: 29.04.2007
Репутация: 37
Загрузил файлов: 0



Откуда:
Киев

Эх, наскучило играть на диване в цифропроцессор. Наконец в голове прочно поселилась мысль, что "лампа бывает только одной свежести", а все цифровые и полевые эмуляции на первый сорт не тянут.

Решил обзавестись миникомбиком для ночных бдений над гаммами. Ламповым и маломощным, чтобы не травмировать окружающих wink.gif Осмотр магазинов показал, что подходящие варианты есть, но они имеют либо бОльшую мощность чем требуется (>=15Вт), либо в их конструкции заложены косяки (динамик 6'' непонятного происхождения в Fender Champion 600).

Потому верный путь получить то, что хочется это DIY. И, если честно сказать, "пан має час та натхнення" ("хозяин имеет время и вдохновение", укр.).

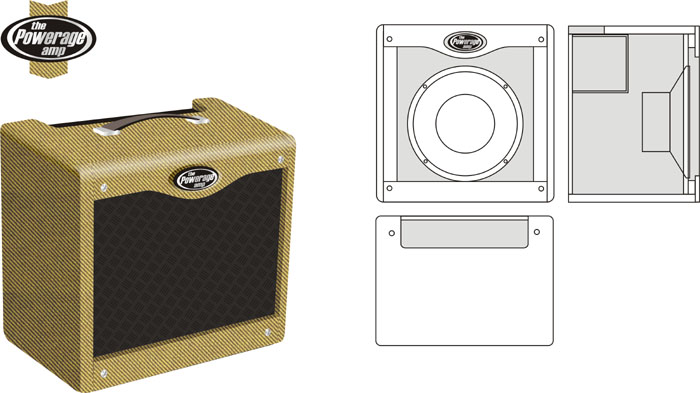

Чтож, рисуем желаемый дизайн. Лично я в формлении комбо питаю слабость к двум вещам: твидовой обивке Fender Bassman и оформлению Peavey Classic 30. И если в эпоху развитого капитализма в магазинах не окажется подходящей твидовой ткани, подойдут и другие варианты: винил или даже джинса.

Желаемое выглядит так:

User posted image

под динамик Celestion G10 Vintage:

User posted image

Этот динамик 10'' версия Vintage 30, звучит весьма похоже, как и говорит производитель.

Размер комбо 390х390х270 мм (33,5 дм2) является компромиссом между размерами, с которыми можно мириться в домашней обстановке, с одной стороны и звуковым объемом для полноценного закрытого акустического оформления (55 дм2) или площадью экрана для открытого с другой.

Это сообщение отредактировал Gunpowder - 20.07.2009 - 17:28


--------------------
Framus, Musicman -> CAE Wah -> DIY: FuzzFace, Scrambler, Mark, Jubilee, Orange, Krank, Uberschall, Dumble -> Moogerfooger -> Carbon Copy -> DIY-6V6 20W PP -> 12'' EVM12L, 12'' Weber-Scumback -> Senn e906, Audix i5 -> e-mu 0202
PMПисьмо на e-mail пользователю
Top
Gunpowder
Дата 19.07.2009 - 23:52
Цитировать сообщение




Уважаемый Бывалый
**

Профиль
Группа: Пользователи
Сообщений: 571
Пользователь №: 28
Регистрация: 29.04.2007
Репутация: 37
Загрузил файлов: 0



Откуда:
Киев

Идем в ближайший магазин стройматериалов и выбираем самую качественную фанеру. Я взял для несущих стенок 12 мм фанеру ФК (сорт обработки поверхностей 2/3) и 8 мм фанеру с аналогичными параметрами для задней стенки и элементов оформления:

User posted image

В больших строительных супермаркетах фанера продается листами 1525х1525 мм, но зато сразу же можно заказать раскрой листа по требуемым размерам, в том числе по криволинейным формам (в Киеве в Эпицентре). Лично я так и сделал, но такие ответственные места, как вырез отверстия под динамик и элементы оформления предпочел переделать самостоятельно.

Для этого берем инструменты:

User posted image

Делаем переднюю панель:
вырезаем отверстие под динамик (инструмент: электролобзик с ножовкой для фигурного пиления древесины); сверлим, шлифуем (наждачная бумага 40 и 150), с тыльной стороны приклеиваем усиливающие рейки (клей Момент Супер ПВА). Зажимы для фиксации во время склеивания взяты от двух настольных лампsmile.gif:

User posted image

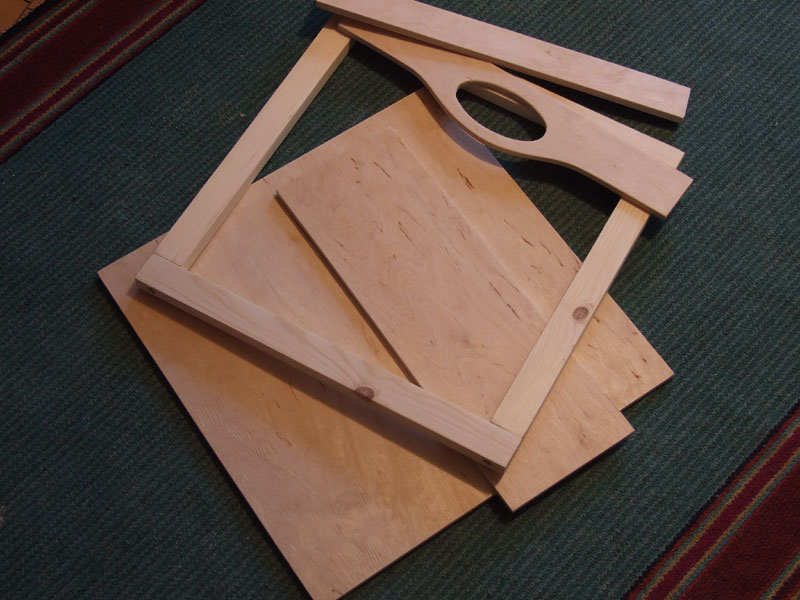

Собираем рамку под радиоткань (стыки на клею и саморезах). А из 8мм фанеры вырезаем элементы декора и задние стенки, на пробу по одной, для закрытого и полуоткрытого акустического оформления:

User posted image

Это сообщение отредактировал Gunpowder - 20.07.2009 - 17:29


--------------------
Framus, Musicman -> CAE Wah -> DIY: FuzzFace, Scrambler, Mark, Jubilee, Orange, Krank, Uberschall, Dumble -> Moogerfooger -> Carbon Copy -> DIY-6V6 20W PP -> 12'' EVM12L, 12'' Weber-Scumback -> Senn e906, Audix i5 -> e-mu 0202
PMПисьмо на e-mail пользователю
Top
NeLeha
Дата 20.07.2009 - 09:58
Цитировать сообщение




Начинающий
*

Профиль
Группа: Пользователи
Сообщений: 126
Пользователь №: 449
Регистрация: 5.06.2008
Репутация: 4
Загрузил файлов: 0



Откуда:
Москва

wink.gif Красиво! Ждем продолжения!


--------------------
Ibanez USRG-30, Washburn N3 --> Morley Wah --> Marshall JCM900 4501 --> Korg AX30G on delay effect--> 400W 4x12" Celestion HOT100 Cab
PMПисьмо на e-mail пользователюСайт пользователя
Top
P_J_Fry
Дата 20.07.2009 - 13:40
Цитировать сообщение




Начинающий
*

Профиль
Группа: Пользователи
Сообщений: 256
Пользователь №: 725
Регистрация: 12.12.2008
Репутация: 1
Загрузил файлов: 0



Откуда:
MOCKBA

интеренсная темка. wink.gif буду следить!
PMПисьмо на e-mail пользователю
Top
Medved
Дата 20.07.2009 - 16:23
Цитировать сообщение




Уважаемый Бывалый
**

Профиль
Группа: Модераторы
Сообщений: 996
Пользователь №: 7
Регистрация: 22.04.2007
Репутация: 28
Загрузил файлов: 0



Откуда:
Екатеринбург

Фанера - шик wink.gif


--------------------
Ле... Лети!
PMПисьмо на e-mail пользователюСайт пользователяICQ
Top
vlad4er
Дата 20.07.2009 - 17:37
Цитировать сообщение




Начинающий
*

Профиль
Группа: Пользователи
Сообщений: 126
Пользователь №: 424
Регистрация: 19.05.2008
Репутация: 2
Загрузил файлов: 4



Откуда:
Ставрополь

А какую схему за основу возьмешь?
PMПисьмо на e-mail пользователюICQ
Top
Medved
Дата 20.07.2009 - 18:06
Цитировать сообщение




Уважаемый Бывалый
**

Профиль
Группа: Модераторы
Сообщений: 996
Пользователь №: 7
Регистрация: 22.04.2007
Репутация: 28
Загрузил файлов: 0



Откуда:
Екатеринбург

Рискну предположить, что Mod S tongue.gif


--------------------
Ле... Лети!
PMПисьмо на e-mail пользователюСайт пользователяICQ
Top
Gunpowder
Дата 20.07.2009 - 18:08
Цитировать сообщение




Уважаемый Бывалый
**

Профиль
Группа: Пользователи
Сообщений: 571
Пользователь №: 28
Регистрация: 29.04.2007
Репутация: 37
Загрузил файлов: 0



Откуда:
Киев

Схема пока в обдумывании.
Оконечник маломощный PP: скорее всего селф-сплит от Файрфлай на 6н8с. При всей его простоте на малой громкости звучит отлично. В ограничение мощник пока не вгонял, если вдруг не понравится - всегда успею переделать в лонг-тейл с триодным выходом.

А по поводу преда есть 2 интересных варианта:
1) Трейс Эллиот Велосетт. 1 баллон, в нем и чистый и кранч. Можно попробовать сделать на окталке 6н9с, должно получиться сочно.
2) Мод от Медведовского мод Сsmile.gif

Это сообщение отредактировал Gunpowder - 20.07.2009 - 22:34


--------------------
Framus, Musicman -> CAE Wah -> DIY: FuzzFace, Scrambler, Mark, Jubilee, Orange, Krank, Uberschall, Dumble -> Moogerfooger -> Carbon Copy -> DIY-6V6 20W PP -> 12'' EVM12L, 12'' Weber-Scumback -> Senn e906, Audix i5 -> e-mu 0202
PMПисьмо на e-mail пользователю
Top
Medved
Дата 20.07.2009 - 19:50
Цитировать сообщение




Уважаемый Бывалый
**

Профиль
Группа: Модераторы
Сообщений: 996
Пользователь №: 7
Регистрация: 22.04.2007
Репутация: 28
Загрузил файлов: 0



Откуда:
Екатеринбург

Краткие замечания:
0) Чтобы иметь возможность судить о звуке, нужен эталон звучания. Предложенный вариант на него никак не тянет;
1) Триоды на выходе - не для гитары;
2) 5вт выходной мощности ставят крест на чистом звуке даже умеренной громкости в обеих предложенных схемах.


--------------------
Ле... Лети!
PMПисьмо на e-mail пользователюСайт пользователяICQ
Top
NeLeha
Дата 21.07.2009 - 09:45
Цитировать сообщение




Начинающий
*

Профиль
Группа: Пользователи
Сообщений: 126
Пользователь №: 449
Регистрация: 5.06.2008
Репутация: 4
Загрузил файлов: 0



Откуда:
Москва

Medved пункт 2) даже при чувствительности 100Дб/1Вт/1м гитарного динамика? smile.gif


--------------------
Ibanez USRG-30, Washburn N3 --> Morley Wah --> Marshall JCM900 4501 --> Korg AX30G on delay effect--> 400W 4x12" Celestion HOT100 Cab
PMПисьмо на e-mail пользователюСайт пользователя
Top
KMG
Дата 21.07.2009 - 10:31
Цитировать сообщение




Уважаемый Начинающий
*

Профиль
Группа: Пользователи
Сообщений: 161
Пользователь №: 751
Регистрация: 27.12.2008
Репутация: 11
Загрузил файлов: 0



Откуда:
Санкт-Петербург

Просто при малой громкости например винтаж 30 начинает подпесочивать
User posted image


--------------------
user posted image user posted image
PMПисьмо на e-mail пользователюСайт пользователяICQ
Top
Gunpowder
Дата 21.07.2009 - 10:52
Цитировать сообщение




Уважаемый Бывалый
**

Профиль
Группа: Пользователи
Сообщений: 571
Пользователь №: 28
Регистрация: 29.04.2007
Репутация: 37
Загрузил файлов: 0



Откуда:
Киев

Хорошо, к советам прислушаюсь.
Смотрю в сторону пуш-пулла на 6п6с(6v6), 6ф3п, 6п14п (el84).

Это сообщение отредактировал Gunpowder - 21.07.2009 - 10:53


--------------------
Framus, Musicman -> CAE Wah -> DIY: FuzzFace, Scrambler, Mark, Jubilee, Orange, Krank, Uberschall, Dumble -> Moogerfooger -> Carbon Copy -> DIY-6V6 20W PP -> 12'' EVM12L, 12'' Weber-Scumback -> Senn e906, Audix i5 -> e-mu 0202
PMПисьмо на e-mail пользователю
Top
varvaroid
Дата 21.07.2009 - 19:35
Цитировать сообщение




Начинающий
*

Профиль
Группа: Пользователи
Сообщений: 36
Пользователь №: 870
Регистрация: 11.02.2009
Репутация: нет
Загрузил файлов: 0



Откуда:
S-Pb

если усь делать чампоподобный, то громкости чистого дома хватит с запасом
еще нужно тупо подбирать динамик, имхо винтажи вообще для дома не годятся, в каком бы стиле не играли))
PMПисьмо на e-mail пользователю
Top
Gunpowder
Дата 24.07.2009 - 23:37
Цитировать сообщение




Уважаемый Бывалый
**

Профиль
Группа: Пользователи
Сообщений: 571
Пользователь №: 28
Регистрация: 29.04.2007
Репутация: 37
Загрузил файлов: 0



Откуда:
Киев

Небольшое продолжение истории. Боковые стенки приклеиваем к фронтальной панели под давлением. На время склеивания стенки фиксируются в рамке фронтальной панели саморезами. Клей Хенкель Момент Супер ПВА по инструкции затвердевает за 20-40 минут, хотя я между операциями делаю паузу 3-4 часа.

Не забываем проверять прямые углы угольником:

User posted image

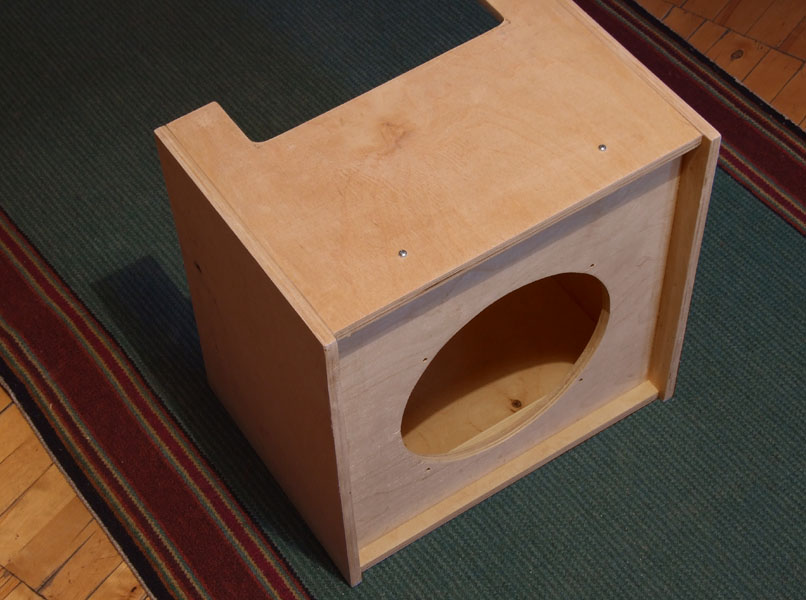

Получаем следующий полуфабрикат:

User posted image

Верхняя и нижняя стенки выступают над фронтальной панелью для того, чтобы спрятать заподлицо рамку с радиотканью, а боковые - еще и декоративные панели. В угоду дизайну, в отличие от традиционнного изготовления, боковые стенки приклеены сбоку, и не являются подпорками для верхней панели. Жесткость такой конструкции ниже и обеспечивается за счет передних и задних распорок.

Ну а для следующего серьезного шага нам понадобится напильник по дереву, шкурка и кусок мяса по-больше (который стоит употребить заранее и записать в производственные расходы biggrin.gif ):

User posted image

Закругляем ребра и углы с радиусом ~5 мм и шлифуем:

User posted image

Ну и наконец, начинаем беспокоиться о финишной отделке. Для начала покупаем в магазине крепеж, по возможности в едином стиле:

User posted image


--------------------
Framus, Musicman -> CAE Wah -> DIY: FuzzFace, Scrambler, Mark, Jubilee, Orange, Krank, Uberschall, Dumble -> Moogerfooger -> Carbon Copy -> DIY-6V6 20W PP -> 12'' EVM12L, 12'' Weber-Scumback -> Senn e906, Audix i5 -> e-mu 0202
PMПисьмо на e-mail пользователю
Top
P_J_Fry
Дата 25.07.2009 - 00:18
Цитировать сообщение




Начинающий
*

Профиль
Группа: Пользователи
Сообщений: 256
Пользователь №: 725
Регистрация: 12.12.2008
Репутация: 1
Загрузил файлов: 0



Откуда:
MOCKBA

классно получается!кстати,для закругления ребер и углов я бы рекомендовал использовать фрезер кромочный(если есть,или у знакомых поспрашивай).значительно упрощает работу,по времени..минуты три на весь "верх",а сколько сил и нервов сэкономишь!мммм... +получается идеально ровные скругления и подшлифовывать не надо!разве что нулевкой на финише.
PMПисьмо на e-mail пользователю
Top
mogaev
Дата 25.07.2009 - 08:48
Цитировать сообщение




Начинающий
*

Профиль
Группа: Пользователи
Сообщений: 32
Пользователь №: 1207
Регистрация: 6.06.2009
Репутация: нет
Загрузил файлов: 0



Откуда:
Ульяновск

Цитата (NeLeha @ 20.07.2009 - 09:58)
wink.gif Красиво! Ждем продолжения!

Руки-то - золотые.
Обязательно доведи до конца.


--------------------
sergeymogaev@mail.ru
PMПисьмо на e-mail пользователю
Top
NeLeha
Дата 25.07.2009 - 17:11
Цитировать сообщение




Начинающий
*

Профиль
Группа: Пользователи
Сообщений: 126
Пользователь №: 449
Регистрация: 5.06.2008
Репутация: 4
Загрузил файлов: 0



Откуда:
Москва

Приятно смотреть на классно производимую работу. Реально как историю интересную ждем продолжения!!


--------------------
Ibanez USRG-30, Washburn N3 --> Morley Wah --> Marshall JCM900 4501 --> Korg AX30G on delay effect--> 400W 4x12" Celestion HOT100 Cab
PMПисьмо на e-mail пользователюСайт пользователя
Top
Medved
Дата 25.07.2009 - 17:57
Цитировать сообщение




Уважаемый Бывалый
**

Профиль
Группа: Модераторы
Сообщений: 996
Пользователь №: 7
Регистрация: 22.04.2007
Репутация: 28
Загрузил файлов: 0



Откуда:
Екатеринбург

Для крепления динамика крайне рекомендую мебельную гайку с зубцами (не знаю как правильно называется), которая намертво вбивается в деревяху.


--------------------
Ле... Лети!
PMПисьмо на e-mail пользователюСайт пользователяICQ
Top
Gunpowder
Дата 25.07.2009 - 23:13
Цитировать сообщение




Уважаемый Бывалый
**

Профиль
Группа: Пользователи
Сообщений: 571
Пользователь №: 28
Регистрация: 29.04.2007
Репутация: 37
Загрузил файлов: 0



Откуда:
Киев

Спасибо за интерес к моему проекту!

Артем, гайки такие видел в магазине, если решусь ставить динамик спереди короба, то обязательно поиспользую.


--------------------
Framus, Musicman -> CAE Wah -> DIY: FuzzFace, Scrambler, Mark, Jubilee, Orange, Krank, Uberschall, Dumble -> Moogerfooger -> Carbon Copy -> DIY-6V6 20W PP -> 12'' EVM12L, 12'' Weber-Scumback -> Senn e906, Audix i5 -> e-mu 0202
PMПисьмо на e-mail пользователю
Top
Gunpowder
Дата 25.07.2009 - 23:16
Цитировать сообщение




Уважаемый Бывалый
**

Профиль
Группа: Пользователи
Сообщений: 571
Пользователь №: 28
Регистрация: 29.04.2007
Репутация: 37
Загрузил файлов: 0



Откуда:
Киев

Проверил как звучит динамик в коробе, заодно открыл для себя несколько новых моментов.

Крепление динамика спереди или сзади фронтальной панели влияет на диаграмму направленности только в закрытом оформлении. В открытом особой разницы нет.

Природу не обманешь, объема для низов в закрытом оформлении данного каба недостаточно. Низ тугой, но зажат и, фактически, завален ниже 200-250Гц. Хотя если накрутить побольше басов, то добавляется нижняя середина и звук в целом ассоциируется со знакомым с детства маршалломsmile.gif. Возможно, ситуацию частично исправил бы динамик с более низкой частотой резонанса, например G10 Greenback.

А вот полуоткрытое оформление неожиданно порадовало. Все на месте, звучание более свободное, низа в самый раз, причем даже на частотах ~100Гц. Последнее скорее результат следующего. Celestion рекомендует для поднятия низа в открытом оформлении увеличивать размер фронтальной панели. Увеличение глубины боковых стенок дает меньший подъем НЧ, но зато расширяет вниз воспроизводимую полосу частот. По этой причине и были сделаны боковые стенки чуть более глубокими.
Низ в полуоткрытом оформлении, конечно, более рыхлый и расхлябанный по сравнению с закрытым кабом.

Это сообщение отредактировал Gunpowder - 25.07.2009 - 23:33


--------------------
Framus, Musicman -> CAE Wah -> DIY: FuzzFace, Scrambler, Mark, Jubilee, Orange, Krank, Uberschall, Dumble -> Moogerfooger -> Carbon Copy -> DIY-6V6 20W PP -> 12'' EVM12L, 12'' Weber-Scumback -> Senn e906, Audix i5 -> e-mu 0202
PMПисьмо на e-mail пользователю
Top
