О транформаторах в Б/П, помидоровый преамп

а говорили собрать б\п как нефиг делать(((и тут такие дебаты!
пойду поэксперементирую,кстати:на лампу переменку пускать?
я просто хотел зафигачить в корпус от комовского бп преамп(уже кто-то делал так на этом сайте(просто не помню как звать того,кто придумал эту идею)).
РІРѕС‚...
а еще:как убрать перегруз из схемы,чтобы просто было ламповое усиление звука?
он мне в преампе ненужен ваабще!

Если ты по предыдущему рисунку, то там постоянные 12 вольт с вилочки адаптера на накал.
Блок питания - самое простое, тут нужны просто элементарные знания работы электрических цепей, ...а вот со схемами самого устройства, тут нужно больше знать.
Если перегруз не нужен, то не крути "DRIVE" до упора ) ...он тебе пригодится после, не спеши избавляться.

Это сообщение отредактировал Beermonza - 16.06.2009 - 17:43

Посоветуйте пожалуйста трансформаторы для этих параметров:
T1-220V=250v(1A)/12v(1A)
T2-220V=190v(50ma)/6.3v(1A)
P.S. желательно покампактней 25-36W

у етого трансформатора мощность уже превишает 250 ват.

Neuer, поясните пожалуйста смысл строк:

T1-220V=250v(1A)/12v(1A)
T2-220V=190v(50ma)/6.3v(1A)

Если правильно понимаю, вам нужно 2 трансформатора, у которых есть вторичные обмотки с пониженным напряжением для накала и анодным для питания ламп? ...или 250v(1A)/12v(1A) означает, что первичная обмотка на 250 вольт, а вторичка на 12 вольт? ...12v(1A) - это понятно, а смысл 250v(1A) не ясен, такой ток она не дает, да и не имеет значения он.
Если T1-220V - это первичная, а 250v(1A) и 12v(1A) - это вторичные обмотки, то мощность и вправду 262 ватта уже, и никак не 25-36.

Уточните, тогда сможем помочь.

Да мне надо два трансформатора к этим схемам:


Присоединённый файл ( Кол-во скачиваний: 160 )

Для рисунка Т1 - ТАН3 (36Вт), у него 4 вторички по 56в, 2 по 12,6в соедини все последовательно, будет 249 вольт, и 2 накальные на 6,3 есть, их тоже последовательно, будет 12,6в (для 12AX7 столько и нужно).

Для рисунка Т2 - ТАН2 (36Вт), 2 по 56в и 2 по 40в - последовательно, будет 192в, 2 накальные по 6,3в - параллельно.

Большое спасибо

А как выяснить что за трансформатр,если на нем ничего не написано??

На отечественных написано всегда, на "noname" китайцах ничего и не будет. Обычно берут тестер и проверяют в разных комбинациях контакты на получение сопротивления, записывают и сравнивают, ...где самое большое - там, видимо первичка, далее в сеть этой обмоткой и проверять напряжение на всех отмеченных контактах, НО! ...это делается только, если уверен, что точно нашел первичку.
Если у транса 4 контакта, то тут все ясно как день. Можешь фото выложить, посмотрим что за транс.

Это сообщение отредактировал Beermonza - 14.10.2009 - 22:09

нет,фотографию я вам не дам!)))(все юсб "полетели")
попробую описать:
1)высота 3.5см,ширина 4см
вес,приблизительно 30-50гр.
2)с одной стороны два контакта,со второй 6 !
3)пластмассовый корпус.
на пластиковых "ушках" маркировка.

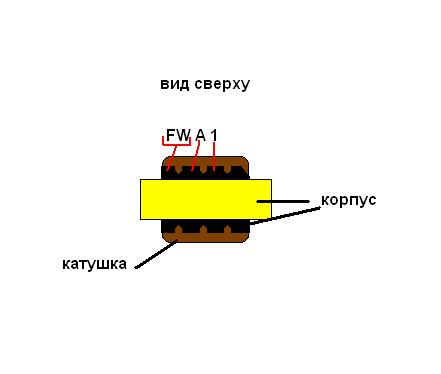

попробую нарисовать.

вот надеюсь понятно.


с той стороны где маркировка-два контакта(соответственно с обратной шесть)

Это сообщение отредактировал P_J_Fry - 15.10.2009 - 00:45

Это транс на 3-4 Вт, ...берем тестер, ставим на измерение сопротивления, проверяем те два контакта, что с противоположной стороны от 6-и. Сопротивление между этими двумя контактами должно быть в районе 1,5 кОм, во всяком случае не ниже 800 Ом, ...если так, то это - сетевая обмотка. 6 выводов с противоположной стороны - это вторичная обмотка с шагом, обычно там видно какой провод идет на контакты, если одинарный - то это один из концов, ищем два таких - это будет вся вторичка, те контакты, к которым подходит двойной или скрученный провод - отводы. Дело за малым, ...аккуратно подключаем сетевую обмотку в сеть ~220 вольт и проверяем тестером, но уже на переменное напряжение, очевидно, вся обмотка покажет ~8,5 вольт, а дальше в зависимости от отвода нужно проверять.
Такие трансы ставят в универсальных адаптерах, ...с переключателем на выходной вольтаж.

а никто не знает где мне взять транс для преампа(на наших 6Н2П)???

Бери универсальный адаптер на 1000mА, чтобы был режим 9 вольт (он там есть), этот отвод без выпрямителя дает 6,4 вольта переменки, пользуй для накала. На самые крайние выводы вторички паяй вторичку от такого же транса, но можно меньшей мощности - адаптер на ток 300-500mА, ...это будет "перевертыш", с него получишь на первичке анодное питание порядка 190 вольт переменного напряжения, после моста получишь 260 вольт постоянки. Все конечно зависит от трансов, насколько они более или менее правильно изготовлены. Данная конструкция тянет 2 баллона 6Н2П, т.е. можно мастерить любую культовую схему лампового перегруза на 4 триодах, а они почти все такие.
Только при питании накалов переменкой следует учесть необходимость поднятия напряжения над землей на 30-40 вольт.

остаётся отметить кпд=1%

и даже опытные электронщики удивляются "ну что так греется"

вобщем мне подумалось чтобы снять излишнюю нагрузку с первого транса,

надо из входа второго транса сделать ФП

незнаю какая там индуктивность у трансов, примерно 5mH должно быть
дык! вот примерно прикинул при ней кондёр нужен 2000 мкФ неполярные(щас они есть вроде но не испытвал)

вот по идее подключаем транс к трансу через лампочку, в первичкувторому
добавляем кондёры по моленьку(по 100мкф) добиваемся чтобы лампочка несветилась

Это сообщение отредактировал GrafOsciLL - 19.10.2009 - 14:54

cxema

Присоединённый файл ( Кол-во скачиваний: 163 )

GrafOsciLL, дружище, все зависит от качества трансов, я об этом написал. У меня есть адаптер на написанные на его морде 500mA, недавно понадобился источник переменного напряжения и пришлось вскрыть. Ничего удивительного, за те гроши, что он стОит, внутри положен транс на максимальный ток 300мА, и то это много для провода которым намотана вторичка, я таким на 100мА мотаю. Габаритная мощность его всего 3Вт, и никак не 6Вт. Так вот, если слепо верить надписям и не разбираться в габаритных мощностях, материале пластин и обмоточном проводе, то частенько конструкция с перевертышем греется как утюг, ...а если честно, то трансы в нормальном их режиме уже влетают в насыщение. Нужно искать не подделки, а нормальный качественный адаптер, они попадаются, и более тяжелые уже по весу - первый признак.

я если чесно вобще непонимаю как они(перевёртыши) вобще чтото выдают,

ток на входной обмотке первого транса в районе 5 ампер при х.х., но его там не будет тк просто первый транс такой ток не выдаст ,а если кондёр добавить то по идее магнитопровод такой ток всё равно не выдержит
