> Стрелочный индикатор, Хочется правильный стрелочный
Inventio
Дата 6.04.2010 - 19:00
Цитировать сообщение




Unregistered












ќткуда:


А в ответ тишинаohmy.gif
Top
VARI-MU
Дата 6.04.2010 - 23:26
Цитировать сообщение




Unregistered












ќткуда:


Цитата (HuMMeR @ 31.03.2010 - 18:26)
Вопрос про индикаторы, но не стрелочные...

Необходимо прикрутить светодиодный индикатор
на трансформаторный выхлоп предусилителя,
если я правильно понимаю, то необходимо сначала синфазный сигнал преобразовать в однофазный и в таком виде подавать на индикатор???

Поправьте меня,если я не прав??!!!


Совершенно верно !
Вам можно взять входную часть от этой схемы ,
чтобы преобразовать балансный сигнал в небалансный .

Наконец-то нарисовал в доступном формате схему
сдвоенного VU детектора на микросхеме К157ДА1 ,
которую можно использовать не только
для стрелочных индикаторов , но и для светодиодных ,
например LM3915 , правда выходную часть нужно переделать.


Присоединённый файл ( Кол-во скачиваний: 171 )
Присоединённый файл  VU157DA1.JPG
Top
HuMMeR
Дата 7.04.2010 - 07:26
Цитировать сообщение




Unregistered












ќткуда:


VARI-MU, спасибо)))
я к этому и пришёл, даже можно от JLM буфера входной каскад, а дальше на свою индикацию.

Недавно от месных торговцев офигевал- пришел купить LM3915, так они настолько леняться что-то возить, что у них оказалось по одному экземпляру 15 и 14 лмки... сижу платку на операх развожу- всё в думках 4 или 7 светодиодов ставить laugh.gif
Top
VARI-MU
Дата 7.04.2010 - 09:02
Цитировать сообщение




Unregistered












ќткуда:


В продаже было полно драйверных микросхем на 5 светодиодов,
типа AN6884 или КА2284 , поищите в GOOGLE
Top
HuMMeR
Дата 7.04.2010 - 09:27
Цитировать сообщение




Unregistered












ќткуда:


При наличии больших сроков и при изготовлении следующего аппарата- обязательно займусь этим вопросом...
Top
Sonic
Дата 7.04.2010 - 12:12
Цитировать сообщение




Unregistered












ќткуда:


Есть ещё LM339 и LM2901.
Вот схемка из Allen & Heath:

Это сообщение отредактировал Sonic - 7.04.2010 - 12:14

Присоединённый файл ( Кол-во скачиваний: 114 )
Присоединённый файл  GS3000_schematics_Page_05.jpg
Top
Jansen
Дата 9.04.2010 - 07:23
Цитировать сообщение




Unregistered












ќткуда:


Inventio
Цитата
А в ответ тишина
Тишина потому, что ответ вас вряд ли обрадует - приходите, берите. Но город указанный в вашем профиле, подсказывает мне, что сделать это будет непросто.
Top
Inventio
Дата 17.04.2010 - 20:28
Цитировать сообщение




Unregistered












ќткуда:


Jansen Понял sad.gif Спасибо за ответ
Top
tolcty
Дата 21.09.2010 - 20:11
Цитировать сообщение




Unregistered












ќткуда:


Господа, а говорят что 157ДА1 уже сняли с производства. Так что спасибо за альтернативные схемы волюметров. Особенно за печатки.Как раз Агеева собираю,туда и приспособлю.
Top
Jansen
Дата 23.09.2010 - 06:56
Цитировать сообщение




Unregistered












ќткуда:


Цитата
Господа, а говорят что 157ДА1 уже сняли с производства
в ЧиД есть даже наборы на этой микросхеме. И , хоть сняли, запоасов хватит лет на 20.
Top
tolcty
Дата 23.09.2010 - 12:52
Цитировать сообщение




Unregistered












ќткуда:


У нас на "птичке" они уже дефицит. Надо будет в "чипе" заказывать наверное. Хотя если устроит вариант выложенный тут, то буду его собирать и говорить спасибо Serge_D за платку. Jansen спасибо за подсказку,оказывается их действительно навалом: __http://elbase.ru/products/search/%CA157%C4%C01

Это сообщение отредактировал tolcty - 23.09.2010 - 12:58
Top
Thorn
Дата 18.05.2013 - 22:34
Цитировать сообщение




Unregistered












ќткуда:

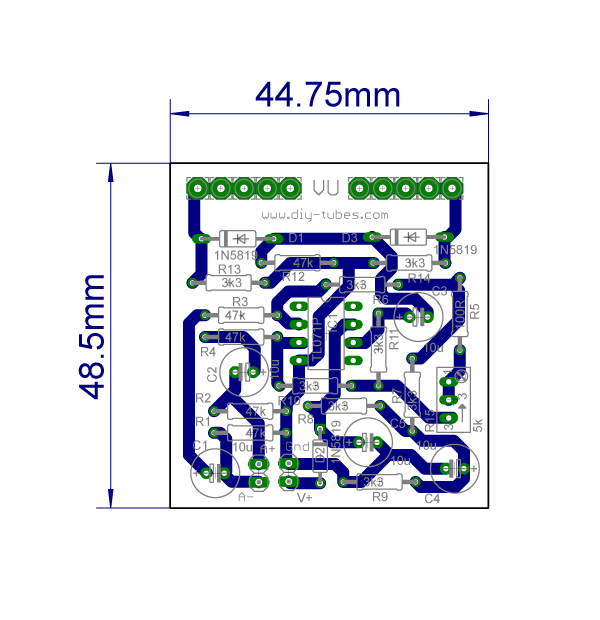

Подниму старую тему. Переразвел заново плату и отрисовал схему JLM'овского проекта VU буфера. Если получится - будет кит.
У кого есть время, кто собирал - посмотрите плиз.

User posted image

Присоединённый файл ( Кол-во скачиваний: 47 )
Присоединённый файл  vu_buffer_v1.0.pdf
Top
Юрий Сергеевич
Дата 26.05.2013 - 18:47
Цитировать сообщение




Unregistered












ќткуда:


И в чем ценность данного решения?
Top
Thorn
Дата 28.05.2013 - 22:29
Цитировать сообщение




Unregistered












ќткуда:


Собрал макет - нашёл ошибку. Перепутал инверт и неиверт входы ОУ, исправил - заработало как надо. Сейчас переразведём, чуть поплотнее поставлю элементы и дорожки потоньше чтобы платка покомпактнее получилась. Диоды ставил UF4007, по идее если запустить макет хочется то и 1n4007 должны работать.

А ценность решения - просто на выход DIY проекта вешаем такой буфер и можем использовать дешевые VU головки вместо дорогих VU метров, не боясь влияния последних на звук, радуясь тому как весело прыгает стрелка прибора. smile.gif
Последний вопрос остался как калибровать, настраивать (по идее информация уже на форуме есть), кто может поделится как калибровал? Что брали за источник сигнала, какая шкала у вашего VU, что брали за ноль и т.д.?

Пара ссылок по теме с groupdiy:

Траблшутинг, и по теме калибровки на второй странице.
http://www.groupdiy.com/index.php?topic=43983.20

Тесты VU с буфером и более дорогой Sifam (без)
http://www.groupdiy.com/index.php?topic=35286.0

PS: Приаттачу описание схемы на всякий случай..


Присоединённый файл ( Кол-во скачиваний: 50 )
Присоединённый файл  AT51DIY0VU.zip
Top
Thorn
Дата 29.05.2013 - 00:38
Цитировать сообщение




Unregistered












ќткуда:

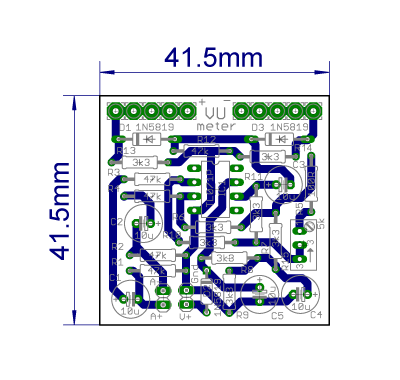

Исправленный файл в аттаче.

user posted image

Присоединённый файл ( Кол-во скачиваний: 26 )
Присоединённый файл  Vu_buffer1.1.zip
Top
as1
Дата 29.05.2013 - 02:38
Цитировать сообщение




Unregistered












ќткуда:


user posted image
Top
Thorn
Дата 29.05.2013 - 11:52
Цитировать сообщение




Unregistered












ќткуда:

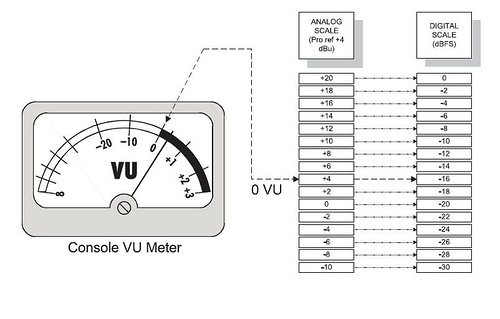

as1
Спасибо за картинку! Перезалил на наш сервак.
(0 равный +16 это для небаланса)
Есть такая же картинка соответствия уровня сигнала напряжению?
Скажите как на вашем G9 настраивали?


Вот в тему на нашем форуме обсуждение:
http://diyfactory.ru/forum/index.php?showtopic=2086

И та же тема на рмм
http://forum.rmmedia.ru/showthread.php?t=3...l=1#post1585517
Top
as1
Дата 29.05.2013 - 14:08
Цитировать сообщение




Unregistered












ќткуда:


Цитата (Thorn @ 29.05.2013 - 11:52)
as1

Скажите как на вашем G9 настраивали?




Там сильно как на картинке не заморачивался. Записал на СД синусоиду 0 dB. Далее с проигрывателя на компкарту (на прогу вейвлаб). Убедился что исходный сигнал 0 dB и в вейвлабе показывает 0 dB, между СД проигрывателем и компом вставляю прибор, калибрую ручкой громкости до 0 dB, выставляю на индикаторе 0 и всё. Может данный способ ошибочный, но в наше время, всё что умеет писать на комп имеет свой, программный индикатор, к VU на приборе, отношусь как к украшению biggrin.gif

Цитата

Есть такая же картинка соответствия уровня сигнала напряжению?

Неа.

Это сообщение отредактировал as1 - 29.05.2013 - 14:24
Top
Thorn
Дата 29.05.2013 - 14:48
Цитировать сообщение




Unregistered












ќткуда:


as1
Ок все понятно. Я тоже относительно DAW читал что так типа нельзя калибровать, но вот хинт с CD проигрывателем интересный. Я думаю генератор надо просто использовать, и контролировать 0.775в
Top
Thorn
Дата 17.07.2013 - 01:14
Цитировать сообщение




Unregistered












ќткуда:


Возник вопрос, сорри если глупость спрашиваю.
Смотрю сейчас регулятор гейна в преампе на THAT1512
Можно ли предусмотреть как будет соответтвовать шкала VU метра и положение ручки усиления преампа?
Чуть по другому: в каком положении у нас ручка регулировки преампа должна быть (какое усиление - 0Дб(скажем минимум, хотя он и +12 может быть), +60Дб (максимум)) для калибровки VU метра?
Top
