Подключение стрелочного индикатора громкости., Как это делается???

Доброго времени суток,
Решил оборудовать преамп (модуль из старой консоли) индикатором выходной громкости. Винтажность прибора требует именно классического стрелочного индикатора. Купил измерительную головку (VU-meter), да вот беда - при подаче на ее контакты сигнала (несимметричного), стрелка лишь еле заметно подергивается, хотя из преампа выходит нормальный линейный сигнал. Собственно вопрос: какова схема подключения стрелочного индикатора? Возможно есть какая-то хитрость, чтобы стрелка живенько прыгала, отображая при этом реальный уровень звука? Ну и еще один вопрос, как подключить этот же индикатор, если сигнал симметричный?
Спасибо.

Самый простой способ - германиевый диод (типа Д9) выпукавшийся в древней руси, в прошлом столетии, и последовательно с ним сопротивление, лучше переменное но то что ты получишь тебя не обрадует. Стрелка будет "живенько" реагировать на сигнал, но так же живенько возвращаться назад, подключить к симметричному выходу можно просто - параллельно.
Хороший стрелочный индикатор содержит достаточно много элементов, это и высокомный вход (чтобы не нагружать выходной каскад пульта), и логарифмический усилитель с большим временем восстановления, чтобы стрелка двигалась в сторону увеличения быстро, а обратно медленно. Нужно найти схему старого пульта со стрелочным индикатором и посмотреть. У меня их много, но я сейчас не в Москве, и выдожить не могу, буду через неделю, выложу, если не отпадет необходимость.

Это сообщение отредактировал Jansen - 21.05.2007 - 09:41

Можно попробовать подать 775 миллиВольт переменки на измерительную головку через резистор 3.6к - как советует J Erland с gyraf.dk здесь - если покажет -4Db - значит индикаторная головка уже с выпрямителем и скорее всего должна работать без проблем. Если это VU из Чип и Дипа или что то подобное - то можно попробовать соорудить выпрямитель - диодный мост (как в проекте того же Urei 1176 - здесь картинка в самом низу - VU с диодным мостом.

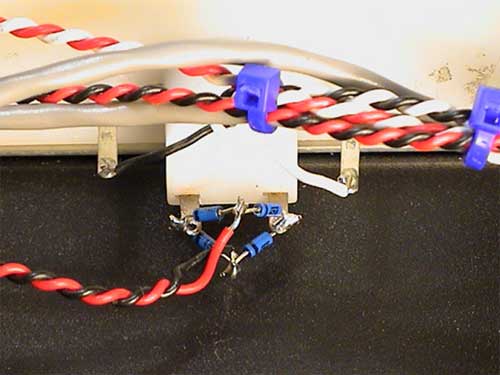

"You'll note in the picture that I've had to make a little germanium diode bridge to convert the cheap, fake "VU" meter into something that will function somewhat similar to a real VU. If you bought a real VU meter the bridge will be internal and you'll just connect the wires directly to the terminals. "



Вообще традиционно 0db головка должна показывать если подать на неё 775 миллиВольт.
В остальном - ждем схем от Валерия.

"В остальном - ждем схем от Валерия"
Вы мне льстите, даже не хочется вас расстраивать, но схемы индикаторов достаточно сложны (нормальных индикаторов- посложнее многих компрессоров и преампов) вспоминается схема индикатора со старинного пульта LEONHARD - всего четыре лампы, входной и выходной трансформатор, куча диодов, причем не для выпрямления сигнала, а для придания стрелочному индикатору соответствующего масштаба (если тупо выпрямить сигнал и подать его на миллиаперметр (микроамперметр) получим диапазон прибора децибел не более двадцати, а для нормального пульта это неприемлимо.

Это сообщение отредактировал Jansen - 21.05.2007 - 20:14

Спасибо за ответы. Подключил через диодный мост. Запрыгала стрелка. Правда, проблема со слишком быстрым возвратом стрелки в крайнее левое положение и впрямь присутствует. Так что схемы были бы очень актуальны.

Разгребал каталог ссылок - можно посмотреть здесь - ссылки на проекты VU meters.

Нашёл ещё один хороший проект - http://jlmaudio.com/VU%20Buffer.htm - по сути готовый проект, есть даже печатка. Нужно попробовать сделать себе такой для Urei 1176...

А смысл? На 1176 уже все это есть, нужно только в микроамперметр встроить маленький диодик и сопротивление, опять же симметричный вход, если ты его поставишь на выход,для контроля уровня, то как мерить GR? Для других целей - прибор не плох, но уж очень непрофессиональный ( в смыле пользования, а не в смысле изготовления)

Действительно, зачем огород городить, в 1176 есть все для индикации, только диод вставить, и не обязательно мостик, надо только не забывать, что диод германиевый, у кремниевого падение напряжения в прямом направлении больше. Постараюсь сегодня выложить схемы настоящих индикаторов, там есть чему удивляться.
Кстати, обрати внимание, что на шкалах индикаторов везде присутствует мощность, это скорее всего индикатор выходной мощности.

Это сообщение отредактировал Jansen - 7.06.2007 - 11:59

rolev
Да согласен с Уреем погорячился - там действительно есть всё и на gr он завязан...
А почему непрофессиональный? Есть опыт сборки и использования в тракте на студии? Поделитесь опытом, вопрос животрепещущий - наши все относятся со скепсисом, на западе наоборот.

Rolev никакого опыта не имеет в этой области, просто мой компьютер заглючил, я его отдал на разглючивание, а сам вышел в интерент с другого, не заметив. что под другим ником. А по поводу индикаторов я уже писал, там кроме всего прочего на выходе стоят цепочки состоящие из германиевых диодов и сопротивлений, чтобы сделать характеристику индикатора нелинейной, а сам индикатор более информативным.
Сейчас выложу пару схем старых индикаторов.

Еще лучше чем германиевый - диод шоттки. Если будете брать берите на наименьшее напряжение и ток.

Еще лучше эту байду заменить "идеальным диодом"
1. либо на ОУ

2. либо на диоде на который подается смещение с другого такого же диода (достоинство этого включение - высокая температурная стабильность.)
