MOD S, простой, но разноплановый

Трансики симпатичные получились!! Чем красили?

Матовая акриловая краска в баллоне. На самом деле при естественном освещении, трансы выглядят куда лучше, чем когда каждый бугорок освещен вспышкой)

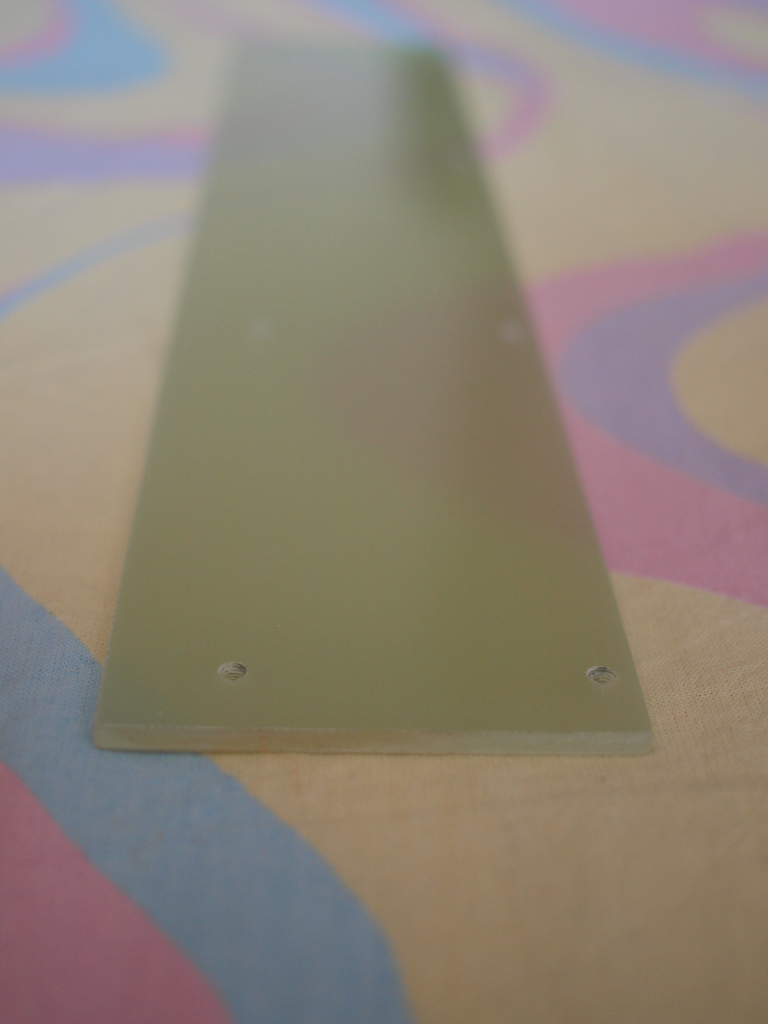

Сегодняшние фоты вчерашнего дня: опилил текстолит по ширине и пытался его сверлить.

Маленький совет тем, кто пилит текстолит обычной ножовкой по металлу. �деально ровно распилить не удастся, как ни старайся, поэтому, оставляем небольшой запас в 1мм и пилим, как пилится. Потом достаем рулончик среднезернистой шкурки на тканевой основе с балкона (как, у вас ее там до сих пор нет? ), обтяпываем кусочек несколько длиннее заготовки текстолита, приклеиваем малярным скотчем к ровной поверхности (стол покатит) и за пять минут получаем ровную сторону, не хуже циркулярки. Вся пыль оседает на шкурке, аккуратно стряхиваем ее в мусорку, шкурку моем, и она как новая.

Вспомнил я об этом простом способе через час обработки текстолита напильником, но, как говорится, лучше поздно, чем никогда.

Сверление... Не боги горшки обжигают Не все и не всегда получается с первого раза, так вот косячно насверлил текстолит микродрелью. Распаечную планку на выброс, но нет худа без добра - зато поучился расклепывать пистоны:



А вот так я просверлил вручную коловоротом. Вообще, усилитель получается "от кутюр", с минимумом электроинструментальной обработки)))



Просверлил тем же коловоротом дырочки под модный крепеж для стяжек:

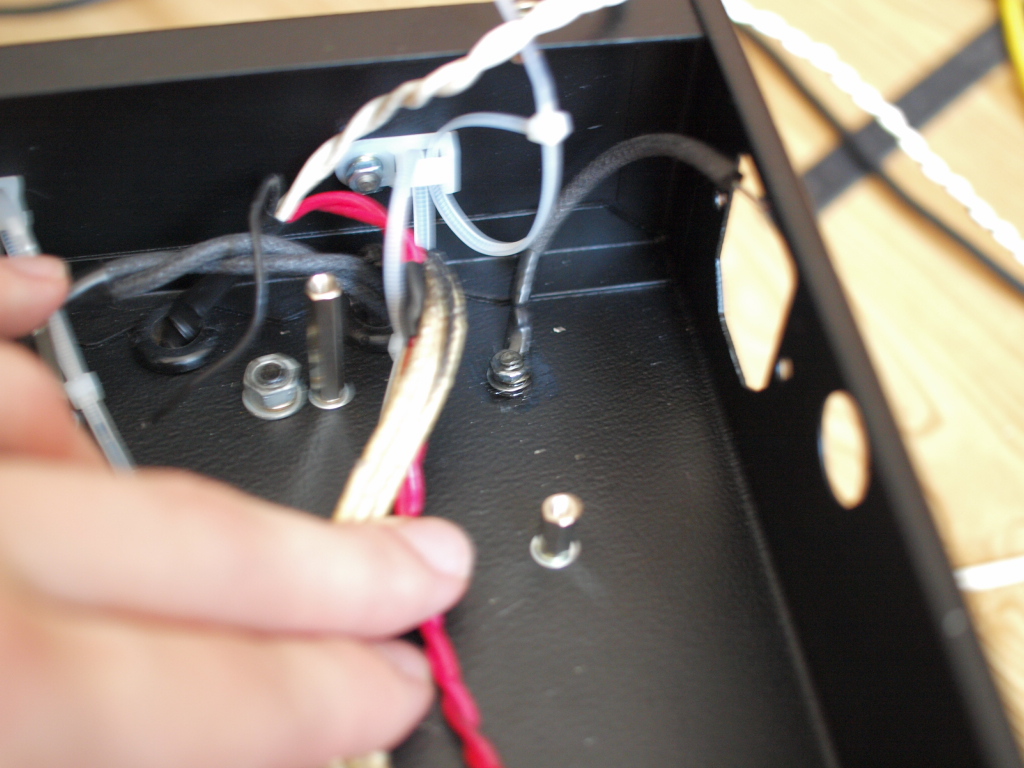

� под защитное заземление. Зачищаем корпус до блеска и прикручиваем лепесток под болт с шайбой и гровером. Закручиваем сильно, все проливаем цапонлаком.



В завершении вчерашнего дня наглядная реализация поговорки "семь раз отмерь, один отрежь":



Вообще, чем лучше ты подумаешь "до", тем меньше тебе делать "после"

Вообще, чем лучше ты подумаешь "до", тем меньше тебе делать "после" - золотые слова
Сам сейчас комб себе делаю - все продумываю и прорисовываю до мелочей.

Морду будешь делать закртытую или с сеткой?

Это сообщение отредактировал vlad4er - 8.03.2009 - 23:55

�так, праздники были проведены в кропотливой работе. Фотки:

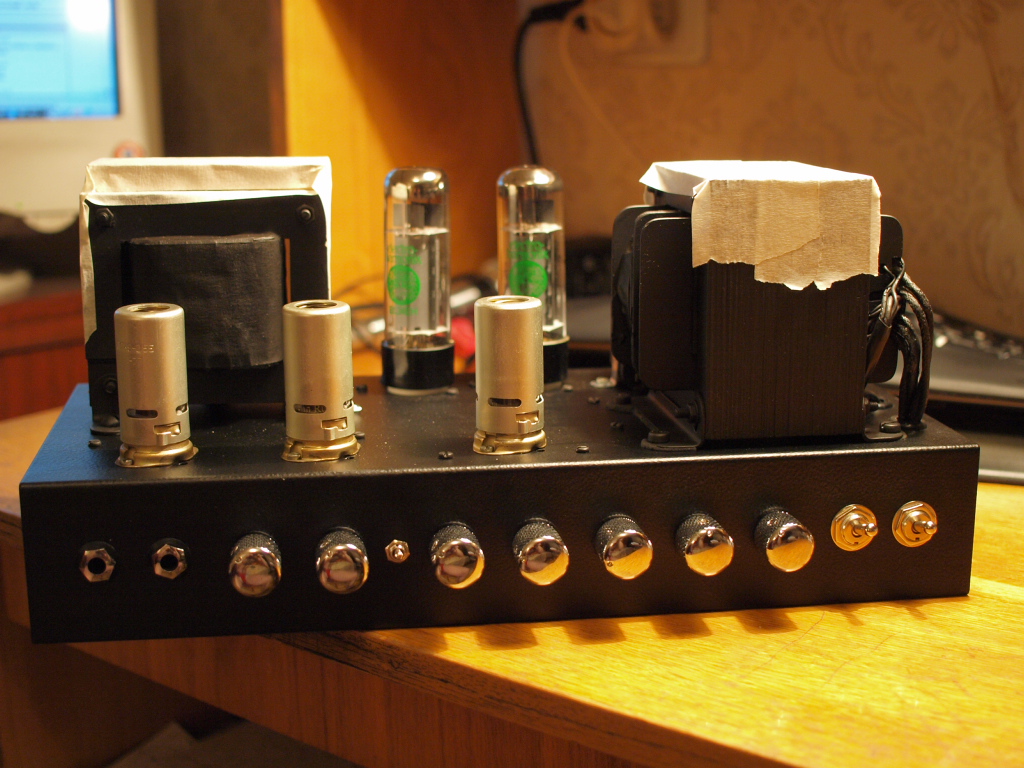

Снаружи не хватает только панелек) Ну и защитный малярный скотч немного портит картинку, но ради фотки убирать его было лень. На выходнике прилеплен брусочек нужной высоты, чтобы елки не задевали за стол, когда усилок перевернут. Все монтажные работы ведутся с вставленными в панельки лампами- иначе велик риск их туда больше никогда не воткнуть, если перекосишь контакты в панельках.



В полном снаряжении:



Несколько фоток трехдневной работы "в подвале" :

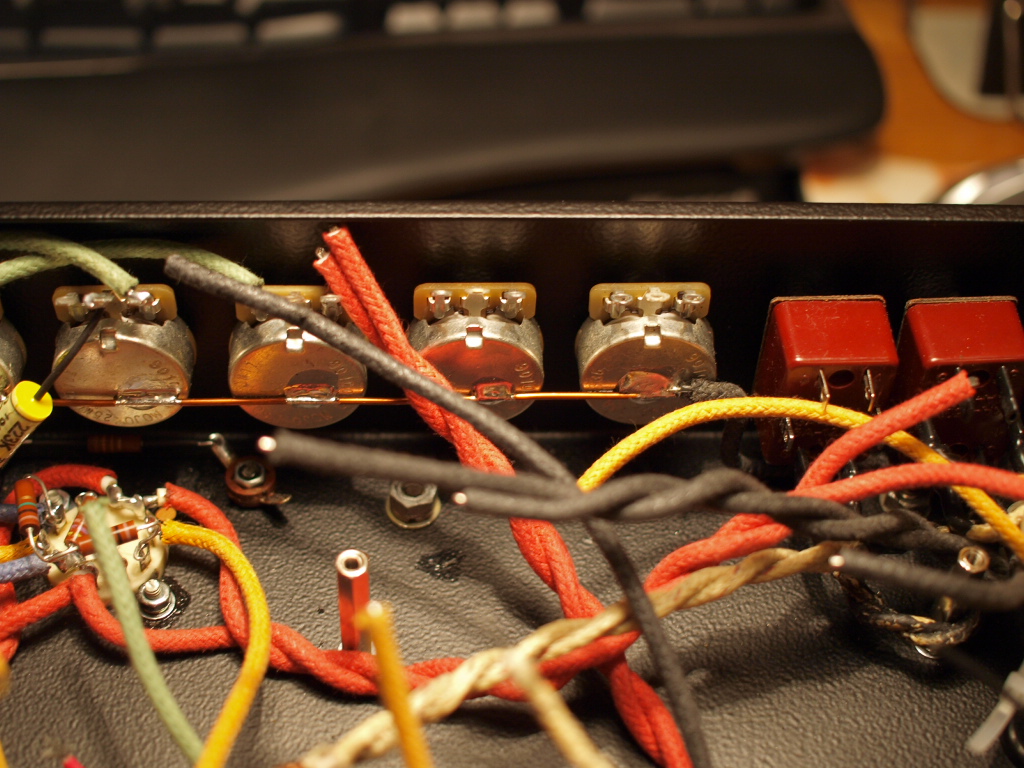

К сожалению, про моножилу по корпусу потов я вспомнил после того, как смонтировал схему до фазика, когда пропаивал ее 65вт паяльником задел за мастард 4н7, что шунтирует пот вол. Естественно пшик и красоты как ни бывало. Пришлось выпаивать, проверять емкость и запихивать в термоусадку. Что ж, еще на один готишный элемент больше

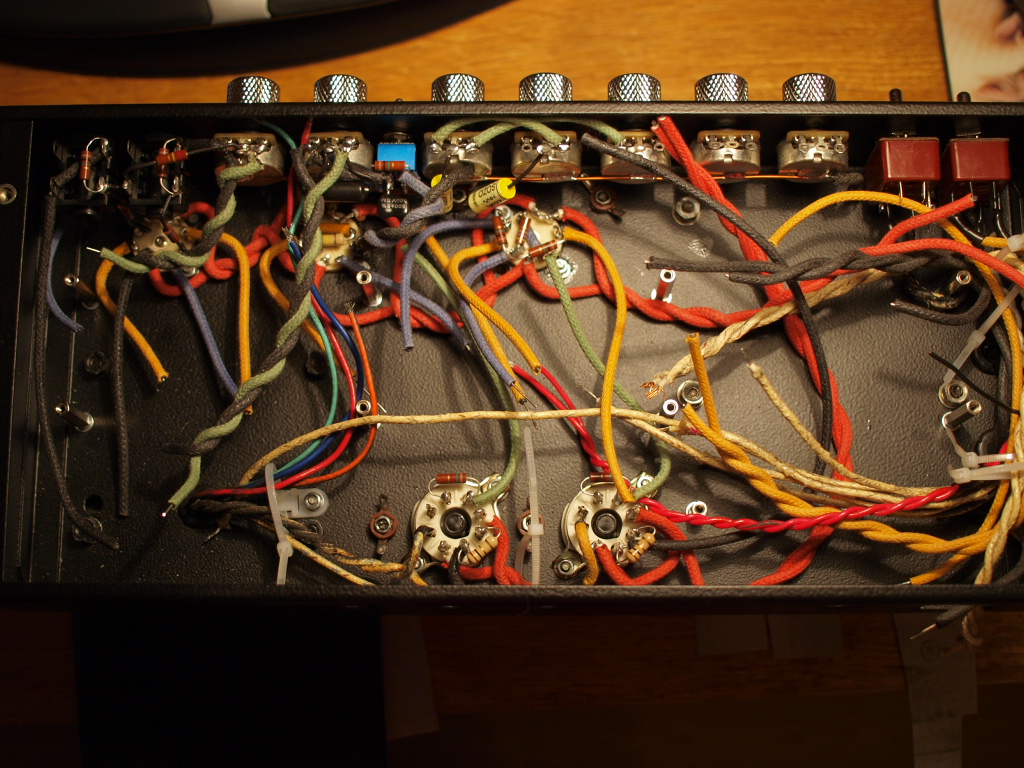

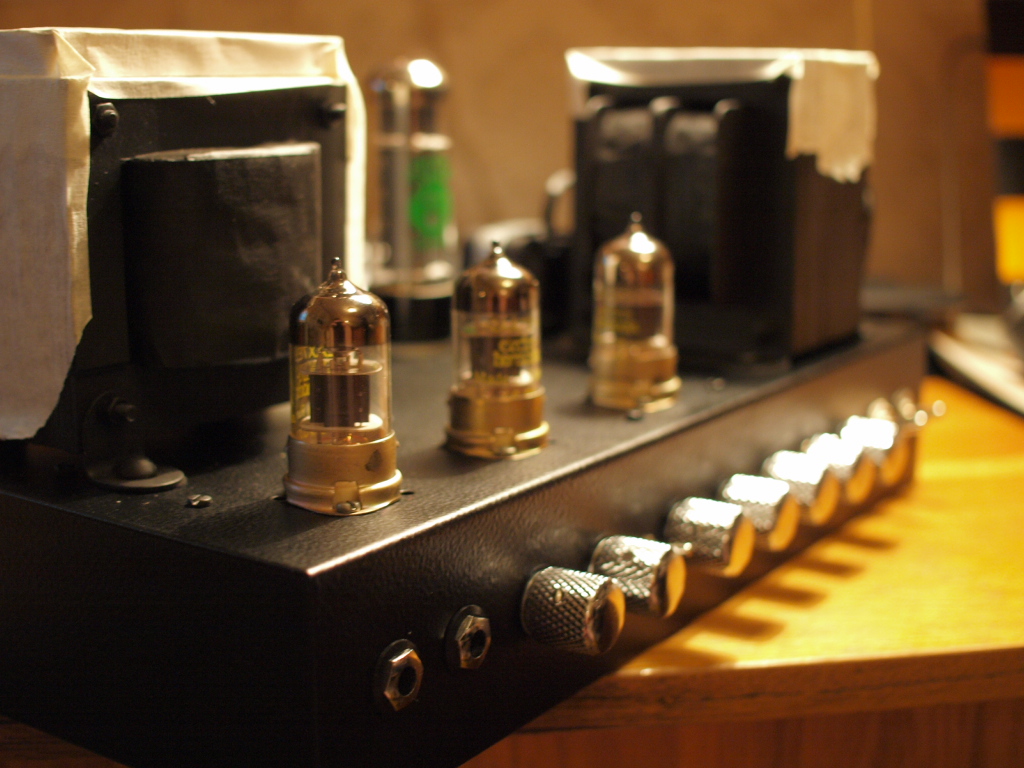

Ну и парочку общих видов:





Сегодня сходил за сверлами 2.3 в нормальный магазин инструментов. Микродрель как подменили, вжих и идеально ровная дырка. Не покупайте сверла в радиомагазинах, они каким-то гогном барыжат.

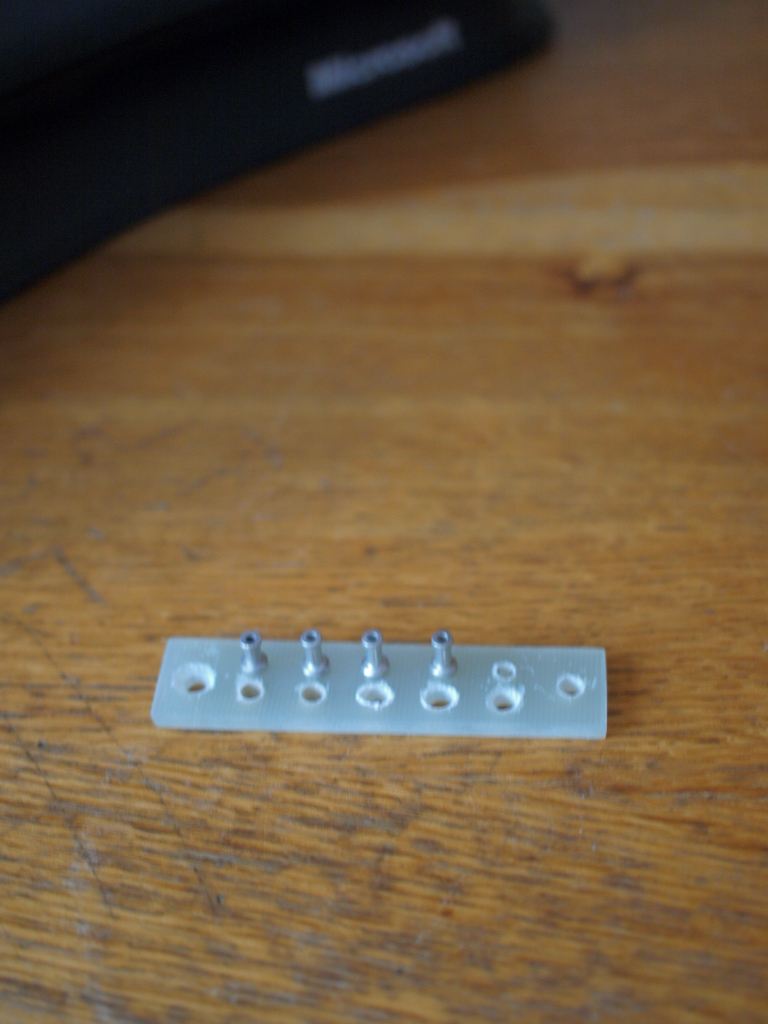

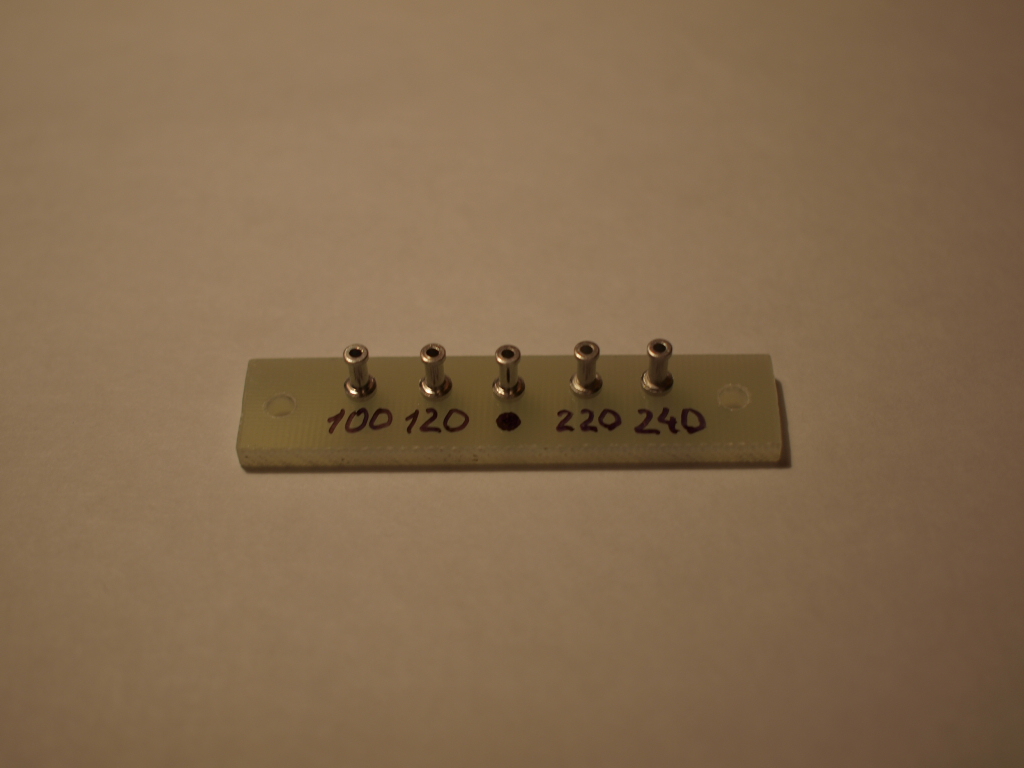

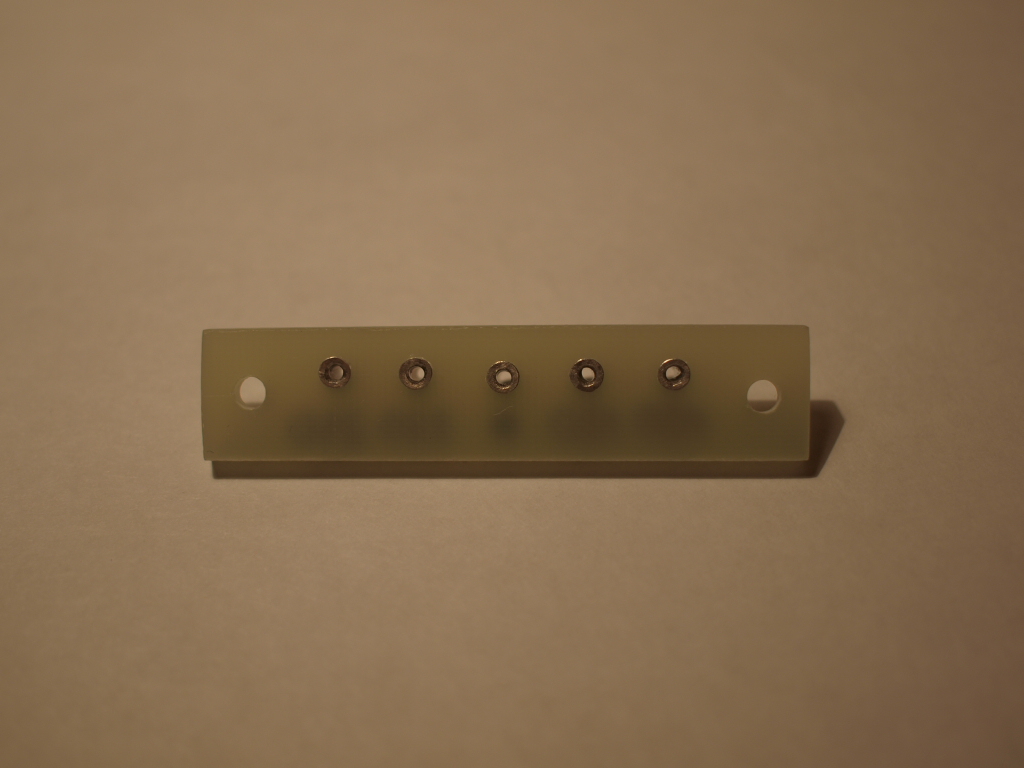

Сделал распаечную панельку. Средний пистон уехал вниз случайно, впрочем, с подписями выглядит симпатично, этакая буква V и общий провод немного выделился от остальных:

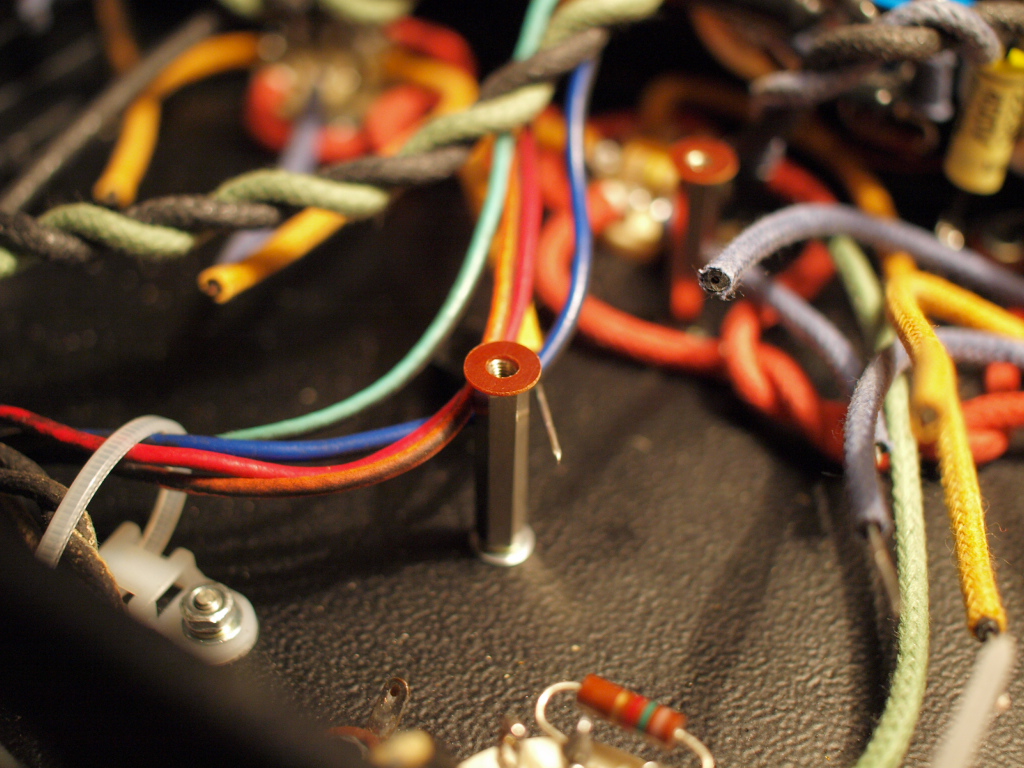

Приклеиваем к стойкам на любой попавшийся в руки клей (я на супер клеил) текстолитовые шайбы, предохраняющие плату от царапин :

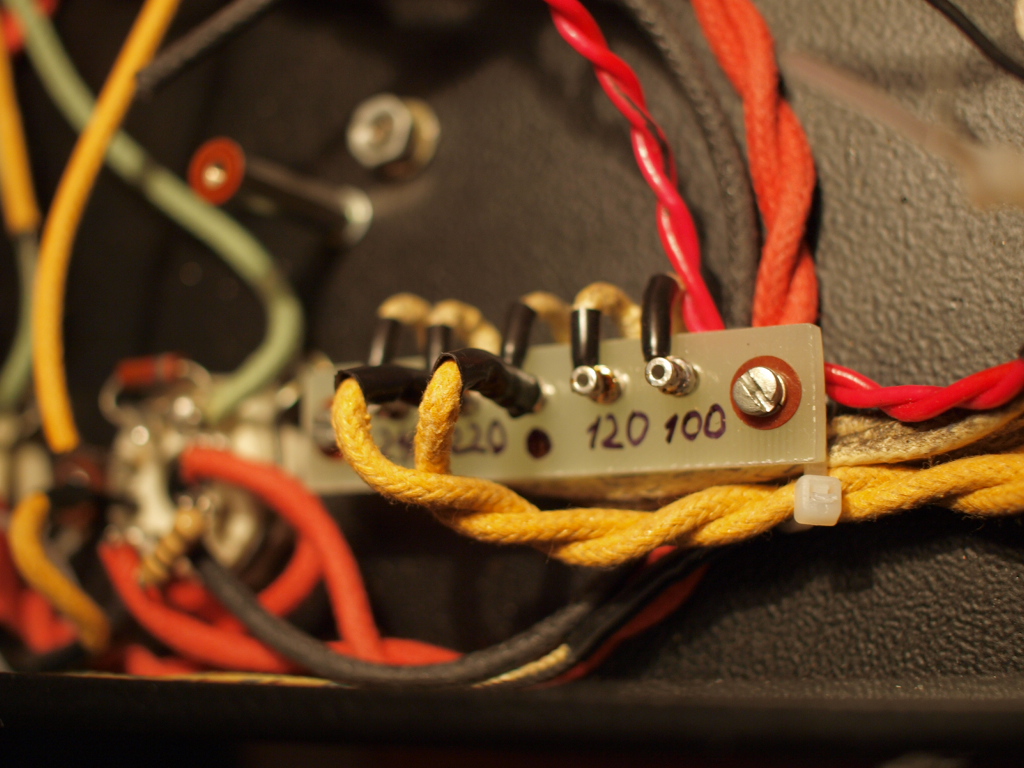

Вот так выглядит распаянная панелька. Обратите внимание, что надписи пришлось переделать в другую сторону- провода от транса дотягивались только и именно так)



Ну вот и все на сегодня. Паять много не хотелось, фоткать при таком грустном свете тоже (чота не выставил ББ и все фотки желтушные, так что извиняйте. А из рава конвертить долго и нудно, в общем, для документалистики и так сойдет).

Планирую сетку, собственно с ней и связана фишка с эмблемой

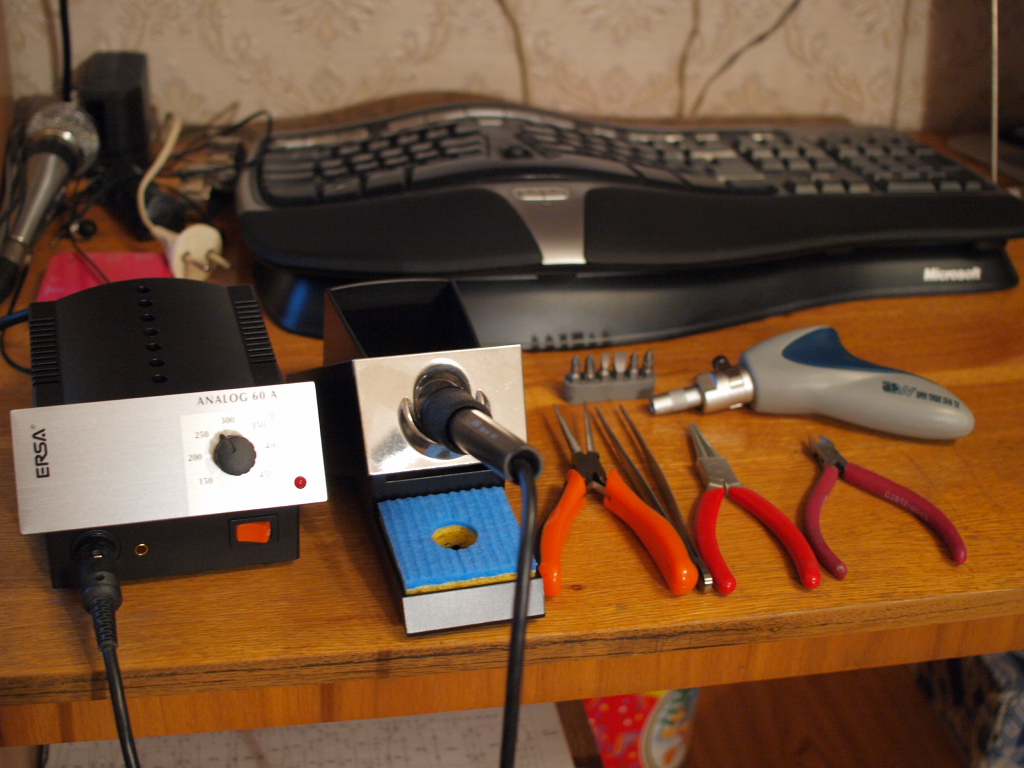

Ох, как я зашопился за последние два дня. Все, кроме кусачек и пинцета- мои обновки. Поздравления принимаются)

Поздравляю с эрсой! Хоть и оффтоп - хотелось бы узнать - что у тя за фотик, очень уж вкусные фотки.

Это сообщение отредактировал BSVi - 11.03.2009 - 21:56

420 Olympus
Он мне кидал его фотку
http://s60.radikal.ru/i169/0812/fa/88674a8428c5.jpg

Да, крошкалимпус у меня. Все в ней прикольно, только стаба не хватает( Впрочем, уже анонсирована 620ая со стабом, она больше размером, тяжелее, чем 420, но не настолько, как 520. В любом случае, я камерой доволен

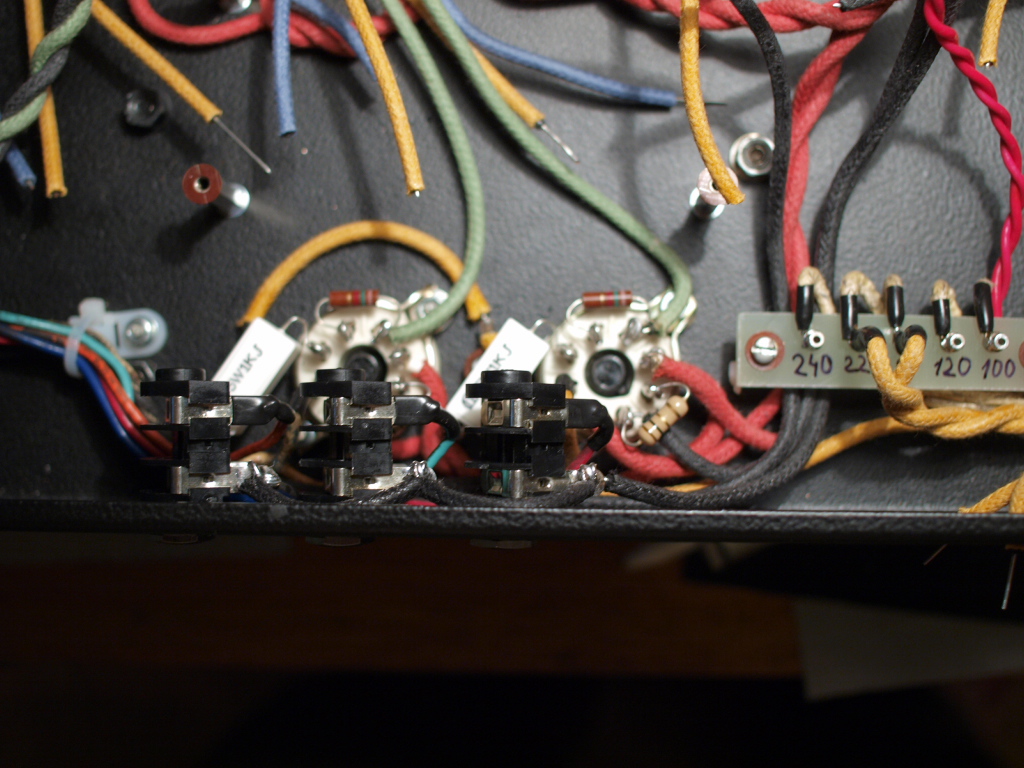

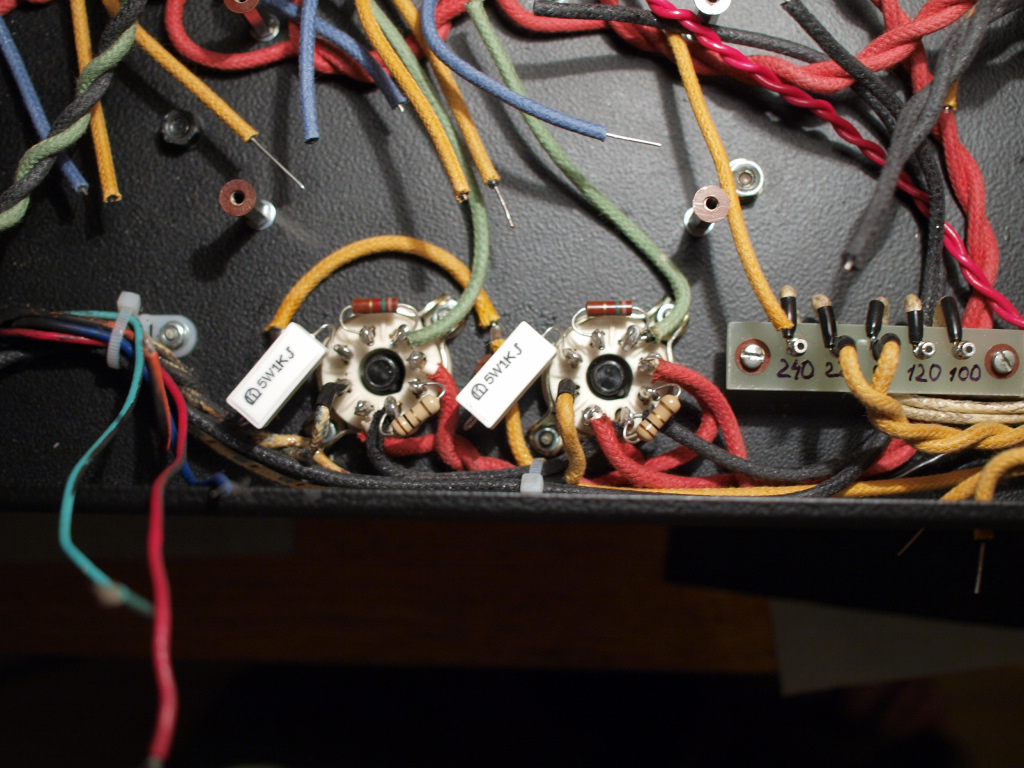

Сегодня больше шопился, чем паял, тем не менее, немного времени урвал и, преодолевая неудобства от крайней непривычности нового мегапаяльника, завершил таки выходной каскад:

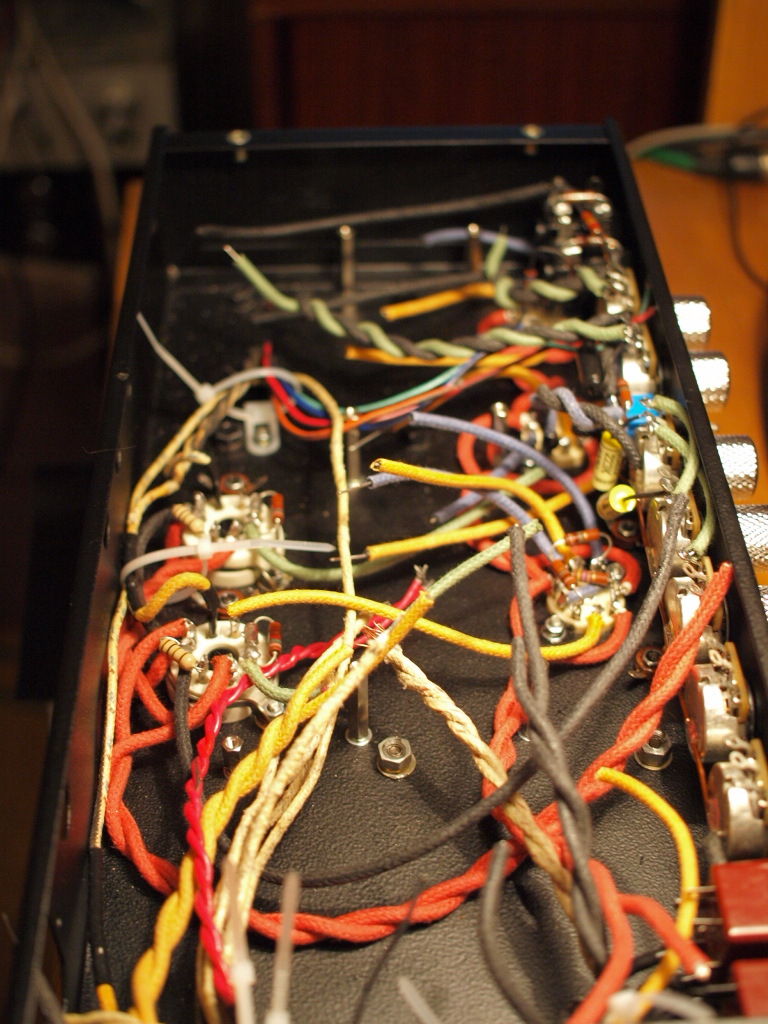

А теперь полностью готовый к бою:



Обратите внимание, какой там cable managment system, компьютерные корпуса отдыхают

З.ы. Вернул цветопередачу крошкилимпуса в "нейтрал", вместо "вивид"- поигрался, надоело. Теперь цвет правильный, как в жизни, разница хорошо заметна в цвете проводов.

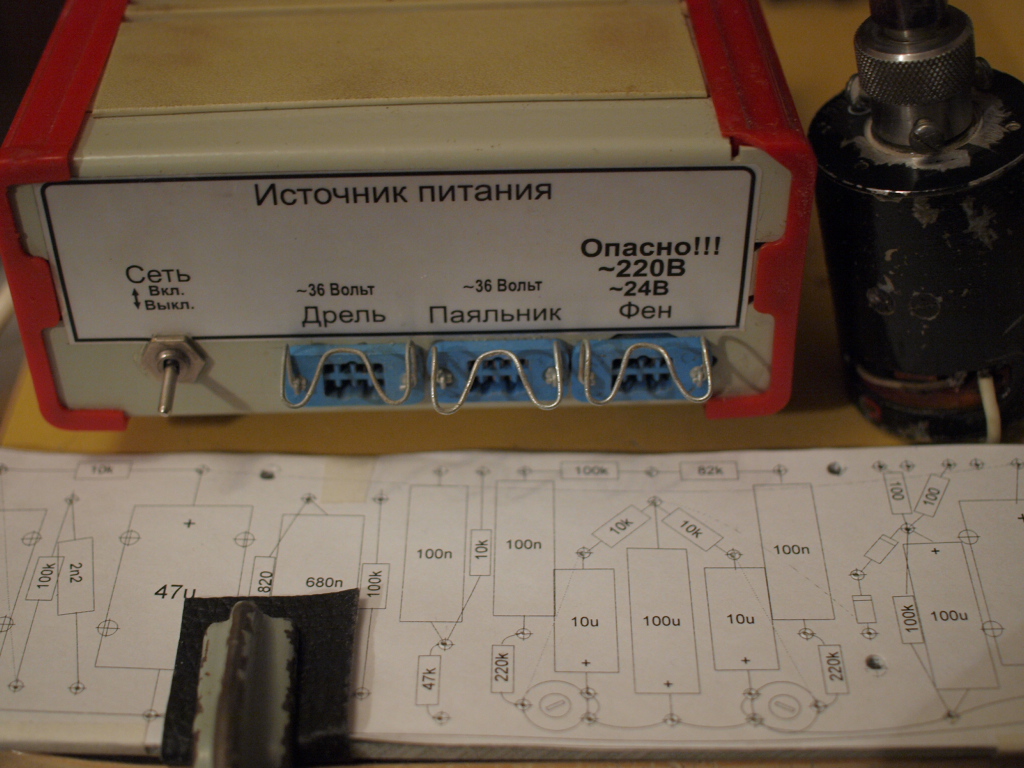

Млять, приложил микродрель в 220 похоже. Сам отвлекся, когда сувал в дрель разъем для фена, да кое-кто сделал не очень грамотный источник питания с одинаковыми разъемами под фен (включая 220), паялу и дрель, так еще и контакты не развел, чтоб не пересекались. Уже и плату накернил. Посверлил, называется... Плата откладывается минимум до замены предохранителей, максимум до хз когда.

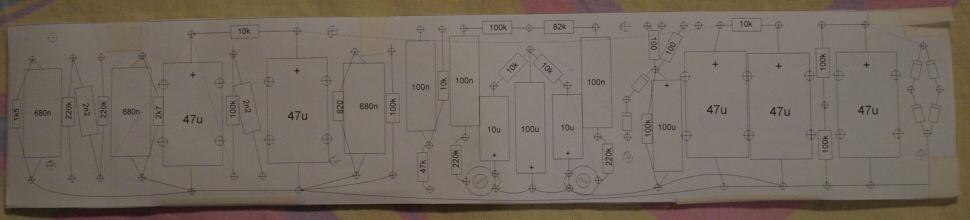

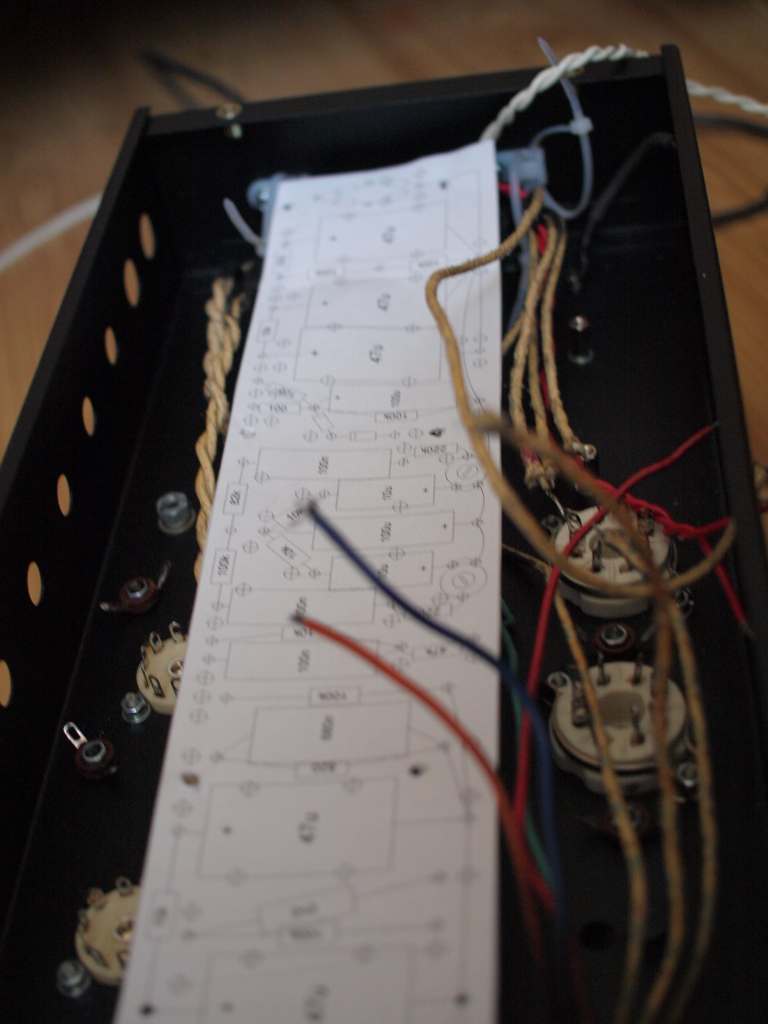

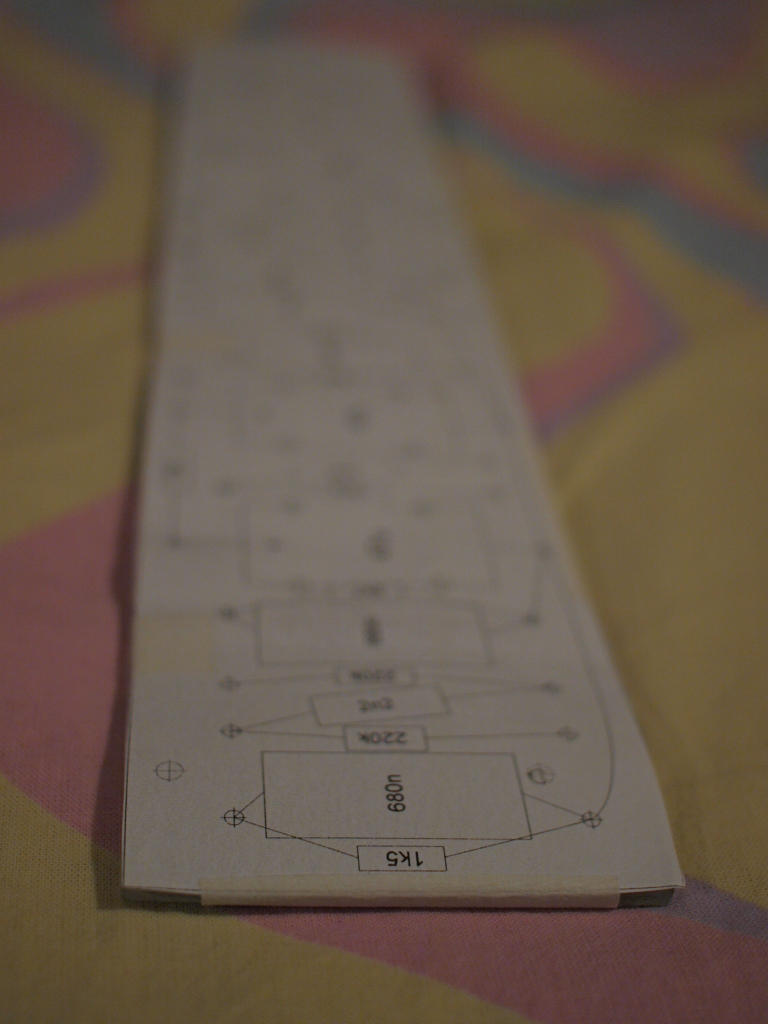

Две фотки платки с шаблоном:





Виновник "торжества":

Ну что же, заменил предохранители и в путь, сверлить плату. Народ, никогда, никогда не используйте жучки вместо предохранителей. Сэкономив 10р вы рискуете потерять технику и даже жизнь!

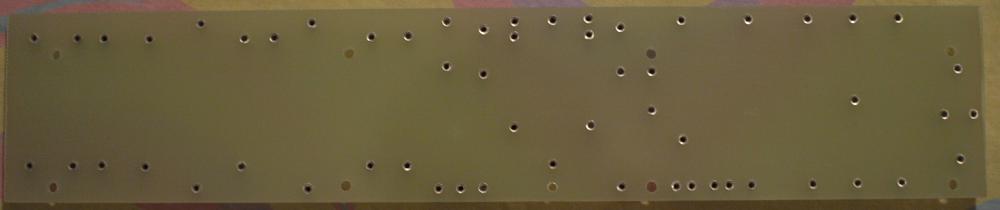

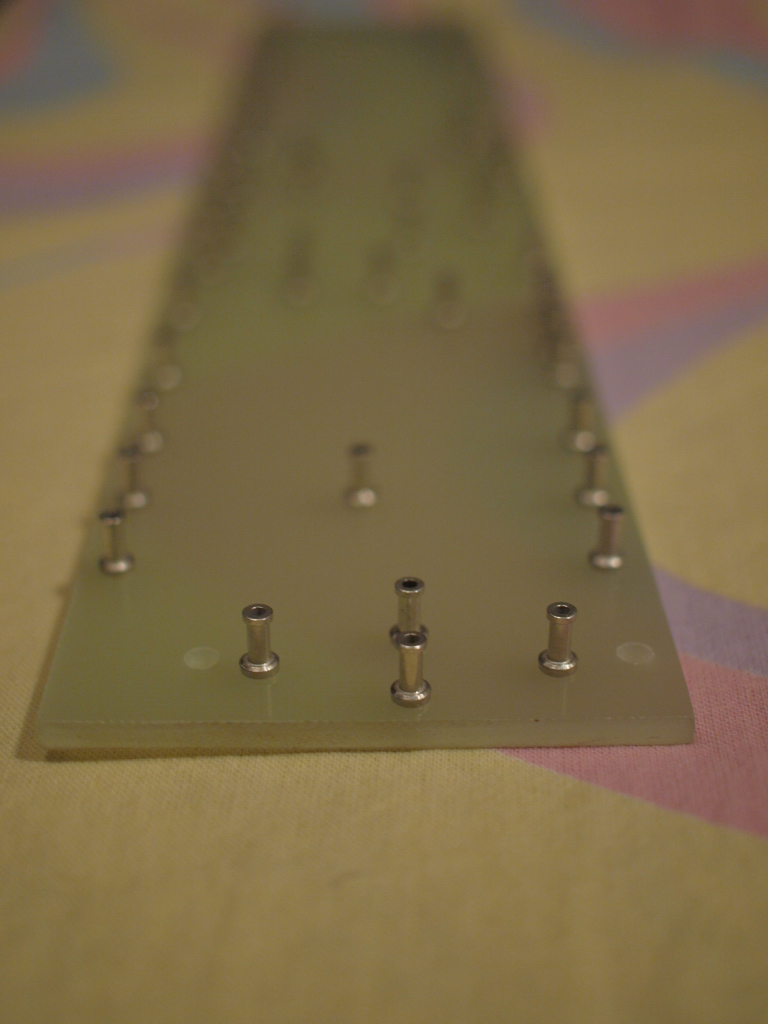

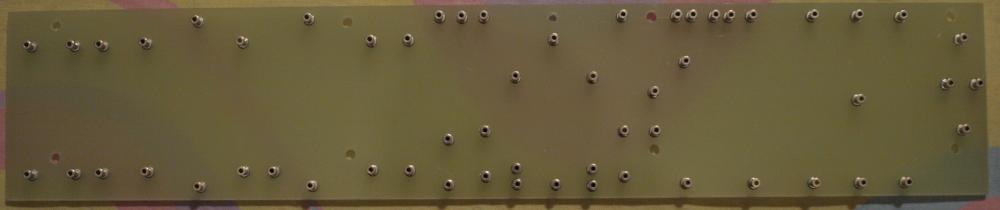

�так, плата просверлена, пистоны расклепаны. А ничего так, симпатичненько получилось:







Кстати, на фотках видно, что забыл один пистон)) Смонтировал, когда обнаружил. Дальше монтирую детали на плату без пайки. Ох, уже два часа пролетело...

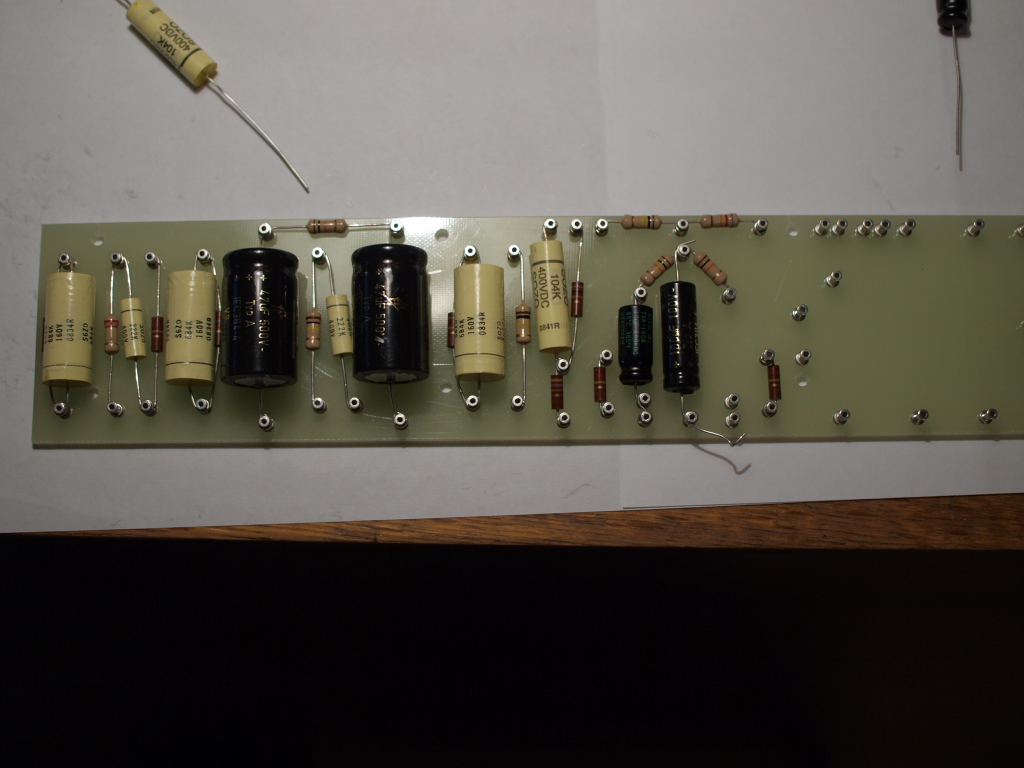

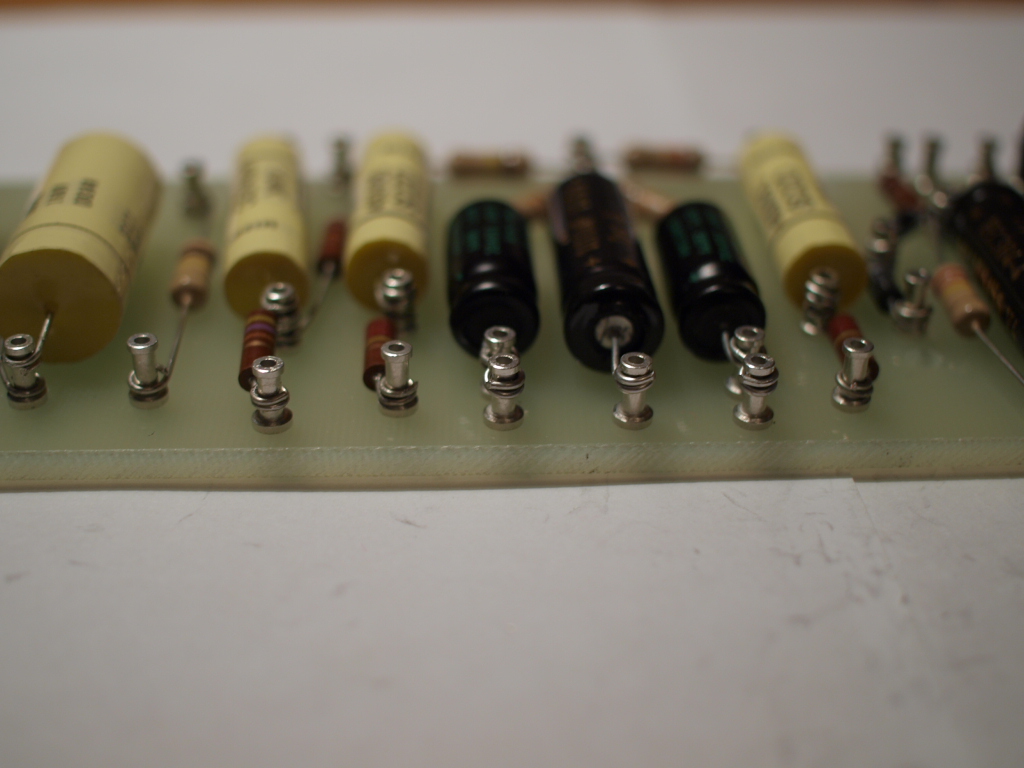

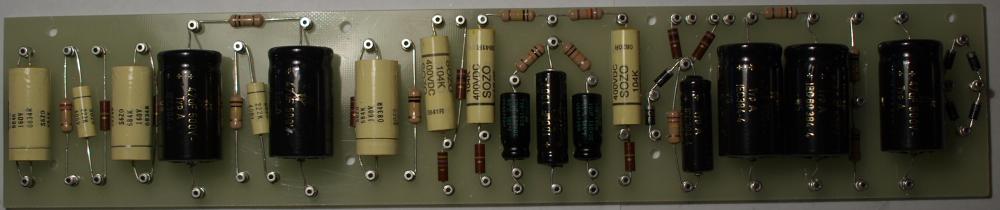

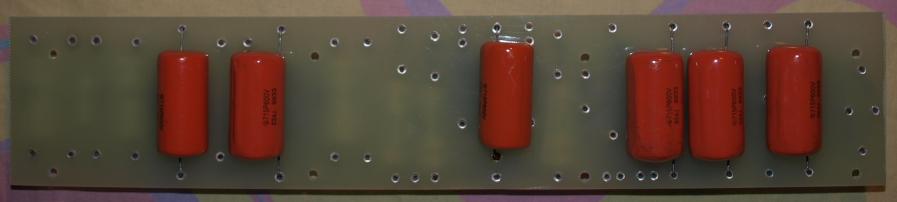

После пяти часов тонкой работы монтаж выводных компонентов на лицевой стороне закончен:

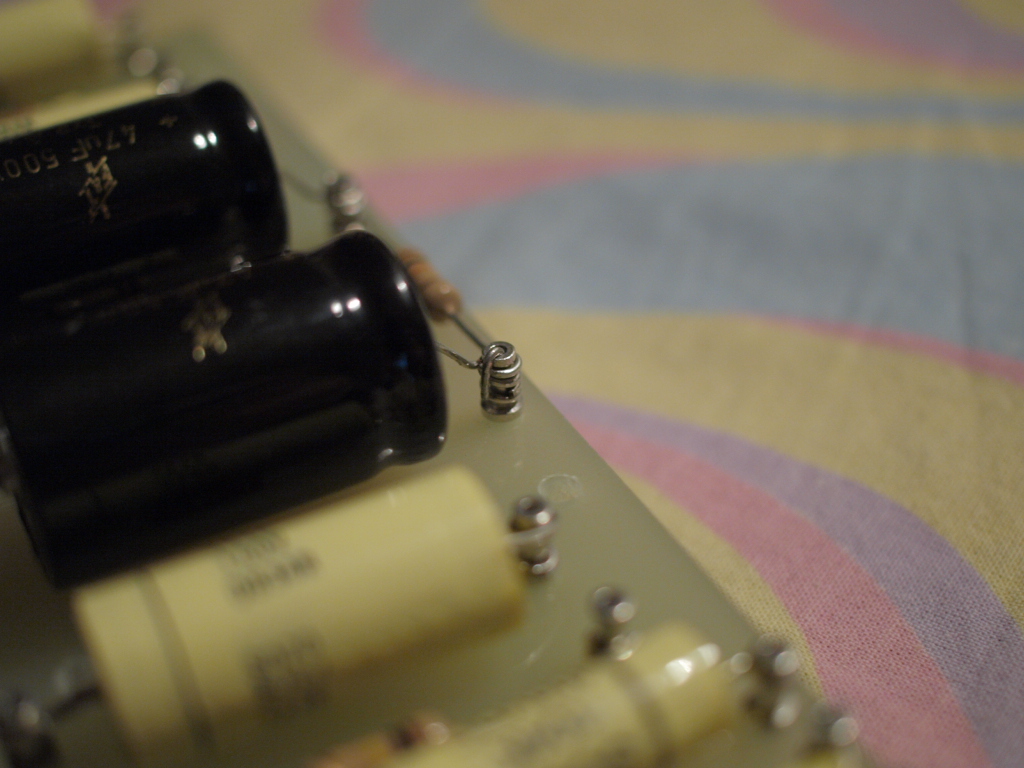

Что такое надежность? Это когда усилитель может работать даже без пайки :



Устал...

Ты просто маньяк какой то.. в хорошем смысле.. а продашь сей девайс за сколько примерно?....при таком подходе к работе он должен стоить тыс 20-25 минимум.

Это мой личный усилитель. Делаю его исключительно для себя. Вообще-то, его себестоимость ненамного ниже вышеозвученной цифры. Если кто-то вдруг очень захочет его у меня выкупить, то ценник будет выше, чем на Marshall 1959HW.

Очередная отсрочка до понедельника. Намотал-то я красиво все и качественно, а пропаять такую намотку не могу) Поеду в пром в понедельник за мощными жалами к эрсе.

Остается смотреть на мегашунты и вздыхать, что целое воскресенье пройдет "зря":

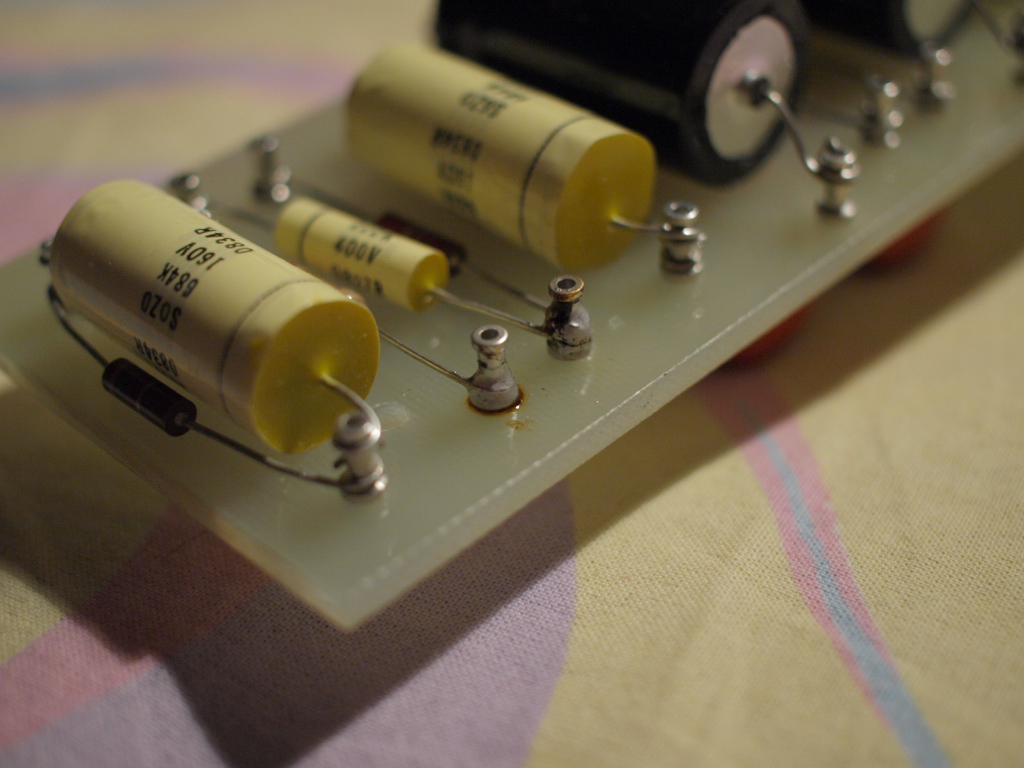

Вот так ноги дропов крепятся на лицевой стороне. Они дюже толстые и обмотать их я не смог. Впрочем, 6мм контакта внутри пистона и столько же снаружи- попробуй оторви)))



А вот так делать не надо: бедная эрса загнанная в 450 градусов, чтоб прогреть пистон тонюсеньким жалом. Перегретый припой дает мутную пайку из-за большого градиента температур и большой скорости остывания. Будет новое жало- переделаю эти несколько пробных паек...

Топик класс! Прямо репортаж с места сражений

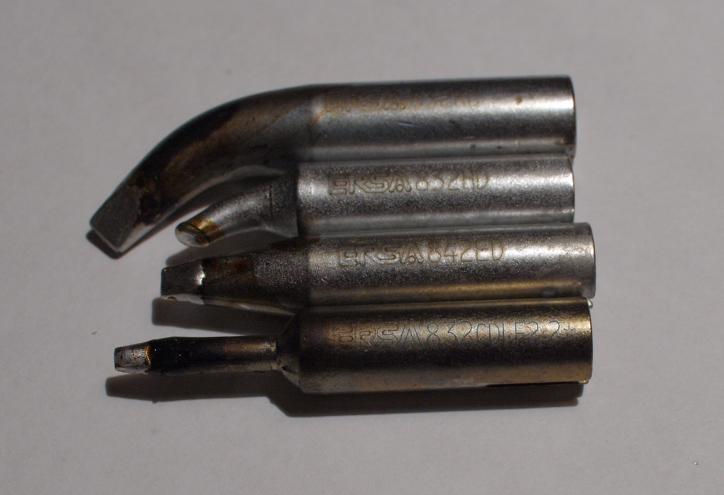

Спасибо, стараюсь. Объекты сегодняшнего шопинга:



А в плохой пайке был виноват припой. Оказывается, я обладатель целой катушки паленого пос-61. Думаю, чтоб с ней сделать, выкидывать вроде жалко...

будет время зделай солдатиков оловянных!
