Дык я про оплеуху и спрашивал, на схеме
http://diyfactory.ru/forum/index.php?showt...indpost&p=26241
как раз она

Это сообщение отредактировал Юрий Сергеевич - 19.07.2014 - 14:17

а, я про Брагина думал, но смотрю схема оплеухи...)))) накладочка. схема Марк2 Звучит превосходно. но требует настройки, если что сразу к автору NEMO. Жаль что не нашем форуме.
Усилитель дает правильный звук какой есть, вот в студию в самый раз. Печатку я переделал сразу без перемычки и убрал еще 2 перемычки автора.
получилось 3 перемычки вон.)) Печатку дам если надо, прям сюда.
Далее пробую Никитина на мосфетах и с интегратором , после возьмусь за Lynx 17

Это сообщение отредактировал кактус - 20.07.2014 - 13:11

оплеуха печатка автора NEMO 1 вкладка, 2 вкладка переделка кактус

Это сообщение отредактировал кактус - 20.07.2014 - 13:07

Присоединённый файл ( Кол-во скачиваний: 26 )
 _OM_mk.II__lay_.lay

кактус
Спасибо за отзыв и печать!
Осцилл имеется, так что...
Линкс ЫЫЫ ... не... я воздержусь от повторения ЭТОГО

@кактус - выложи пожалуйста печатки в "картинках", так открыть нечем

�нтересно посмотреть

открывать Lay6

1 рис оригинал от NemO

Присоединённый файл ( Кол-во скачиваний: 46 )

2 рис переделка ПП оплеухи кактус.

Присоединённый файл ( Кол-во скачиваний: 41 )

всегда рад - чем смог
По Линкс согласен, не только ЫЫЫ но и другие буквы...
бюджет только на детали примерно 350-400 S не считая плат
и печатки заводские обязательно. � еще надо читывать что некоторые детали - дефицит. прям как при СССР...))) Так что наверно не скоро подниму руку...

@кактус:
спасибо!

Позволил я себе поиздеваться над ОМ2 . Вот что вышло



Как известно, в симметричной схеме с ТЗ в ДК практически никак не стабилизирован ток покоя КУН, вот попробовал решить эту проблему.
Единственное, что беспокоит, Q52 Q53 не вылетят ли при включении, все-таки на приличные емкости нагружены.
1)Может кто-то знает еще способы "обуздать" КУН в подобной схеме?
2)Собственно, жаждю критики
3)Персонально к Диме (чтобы не увеличивать количество оффтопа в теме про усилдляушей): в продолжение разговора про скорость ДК и УН. При двухполюсной коррекции получается, что ДК быстрее УН, тк емкости различаются на порядок. Конкретно в ОМ2 так, если я не ошибаюсь. Притом отзывы самые лестные. Ну, надеюсь, намек понятен))

но это не значит, что нельзя сделать ещё лучше
в этой схеме если затормозить диффкаскад - могут быть проблемы.
�х два и срез должен быть абсолютно одинаковым у обоих. �наче фазовые искажения.
Кондёры надо точно подбирать.

хотя, с такой коррекцией, как у тебя - тоже надо подбирать.

Посмотри переходный процесс в симуляторе (разницу между +/- входами при подаче меандра)

кто будет К в Усилителе Напряжения, Кошерный?

Не видел нигде, чтоб ток там стабилизировали.
Подними R9, R79 до 100 ом и проблемы не будет.
заодно повторителю Q5 облегчишь жизнь, R28 можно будет увеличить

нафиг тебе такое усиление, 80-90дБ по заглаза хватит... + с 100 Ом Ун линейней


P.S.
если всё таки хочешь - не делай так хитро. снимай данные тока с эмиттеров УНа и от-туда на базу Q44 (без обхода через Q53)
если не хочешь увеличивать R79, вставь туда последовательно диод, чтоб Q44 открыть.

Так будет контроль всего тока Ic+Ib, а не только Ic. Я знаю что базовый маленький, но дело в принципе... так правильней
кстати в соседней теме (ушник) именно так и сделано (VT13)

Это сообщение отредактировал ДмитрийЗл - 4.12.2014 - 13:23

Посмотрел уже выходной процесс, очень длинный хвост колебаний амплитуда под 0,5 фронта, к тому же при анализе гармоник показывает возбуд на сотнях килогерц. Плохо, короче

каскад, заразился где-то этой буквой))

хм... без дополнительных мер будет обратная связь, но попробую.

А вот это хорошая идея.
�нтересно, что будет, если в несимметричной схеме ОМ2 совместить каскод и повторитель перед УН. В принципе, я уже попробовал, усиление на НЧ поднимается до 140-150 дБ , первый полюс съезжает вниз, вобщем все по теории, ну там тройка, конечно, нужна - каскоду емкость малая желательна. Попозже выложу картинки с фчх, искажениями и реакцией.

РЅРµ РїРѕРЅСЏР»....
�менно она там и нужна. У тебя сигнал сымаецца с коллекторов (раз инверт), идёт на Q53(два инверт), на Q44 (три) и попадает на базу Q49.
�того отрицательная ОС (три инверта)

если снимать его с эмиттера Q49, то он проходит только Q44 и сразу на базу Q49 - тоже ООС (один инверт).
�наче как регулировать ток???
---------------------------------------------------------------------
add:
или ты про то, что она только по DC, a AC шунтируется С48??
Теперь понял, нафиг ты 1000uF туда влепил
ну да, усиление упадёт, частота полюса поднимется.
ставь парал. R79(если они 100 Ом) эти 1000мкФ - будет тот же эффект

а вообще - это зло конечно. Там точка очень критичная (выход диффкаскада) и никаких дополнительных соединений туды лучше не сувать

---------------------------------------------------------------------

РІРѕРѕС‚...
а хочется апериодичного

Это сообщение отредактировал ДмитрийЗл - 4.12.2014 - 17:52

в симметричной схеме сигнал снимается с датчиков тока в коллекторах термодатчика и открывает Q52 53. связь по постоянке, правильно - там 1000мкФ. Сами 52,53 при этом гуляют в такт выходному сигналу и с его амплитудой. Любая ОС в этом месте делает из ФЧХ и АЧХ хрен знает что, а в моем варианте все ограничивается небольшой дополнительной емкостной нагрузкой на выход ДК.

А вот это с каскодом и повторителем несимметричная схема:

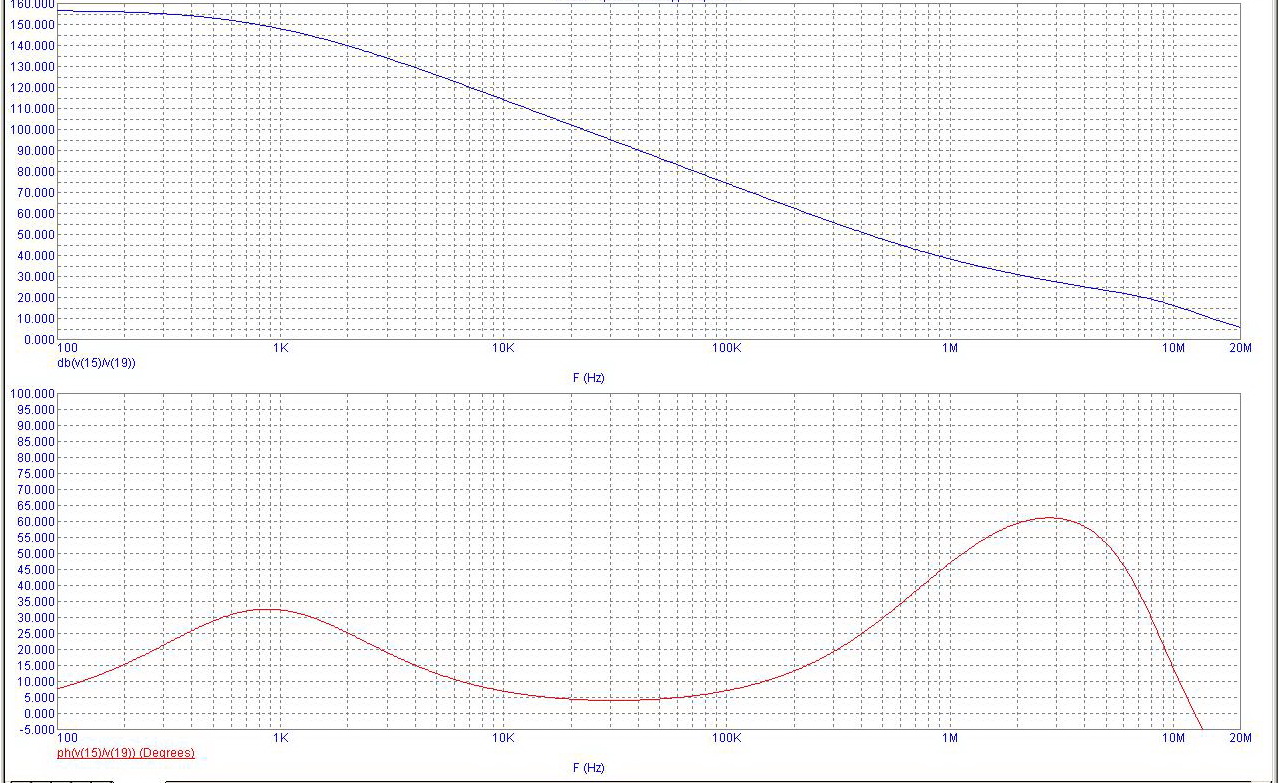

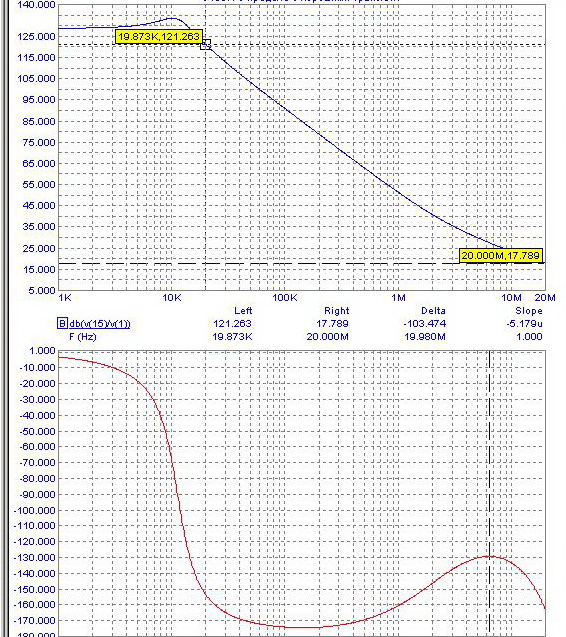

ачх фчх (фазу сим так выводит в НЧ области, пардон)

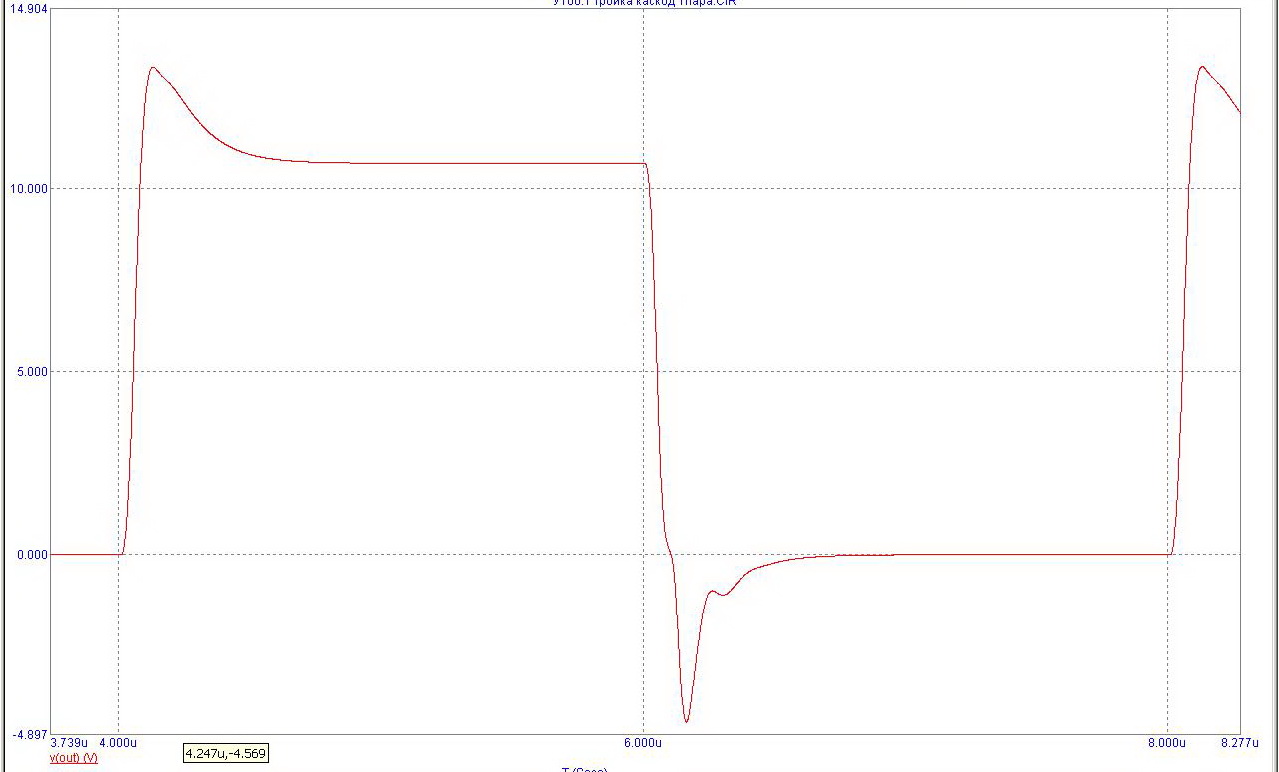

выброс 1В

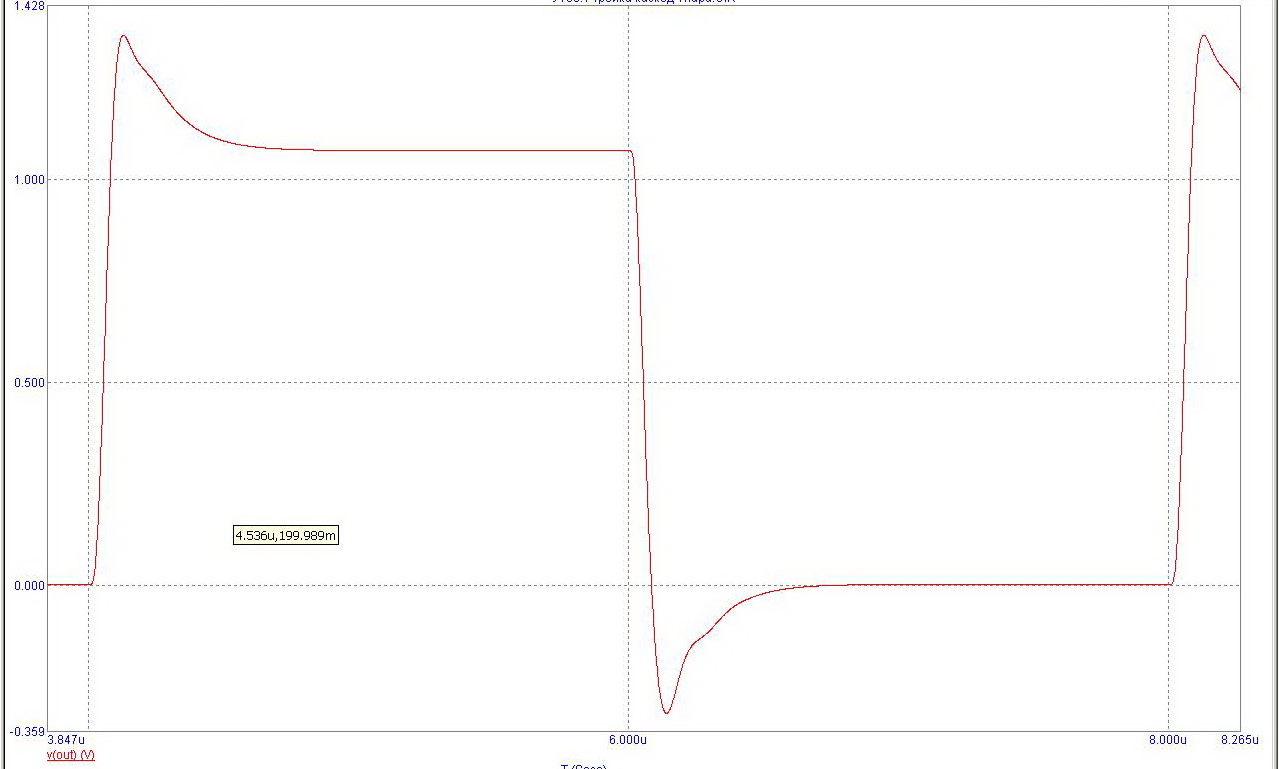

выброс 500м

выброс 50м

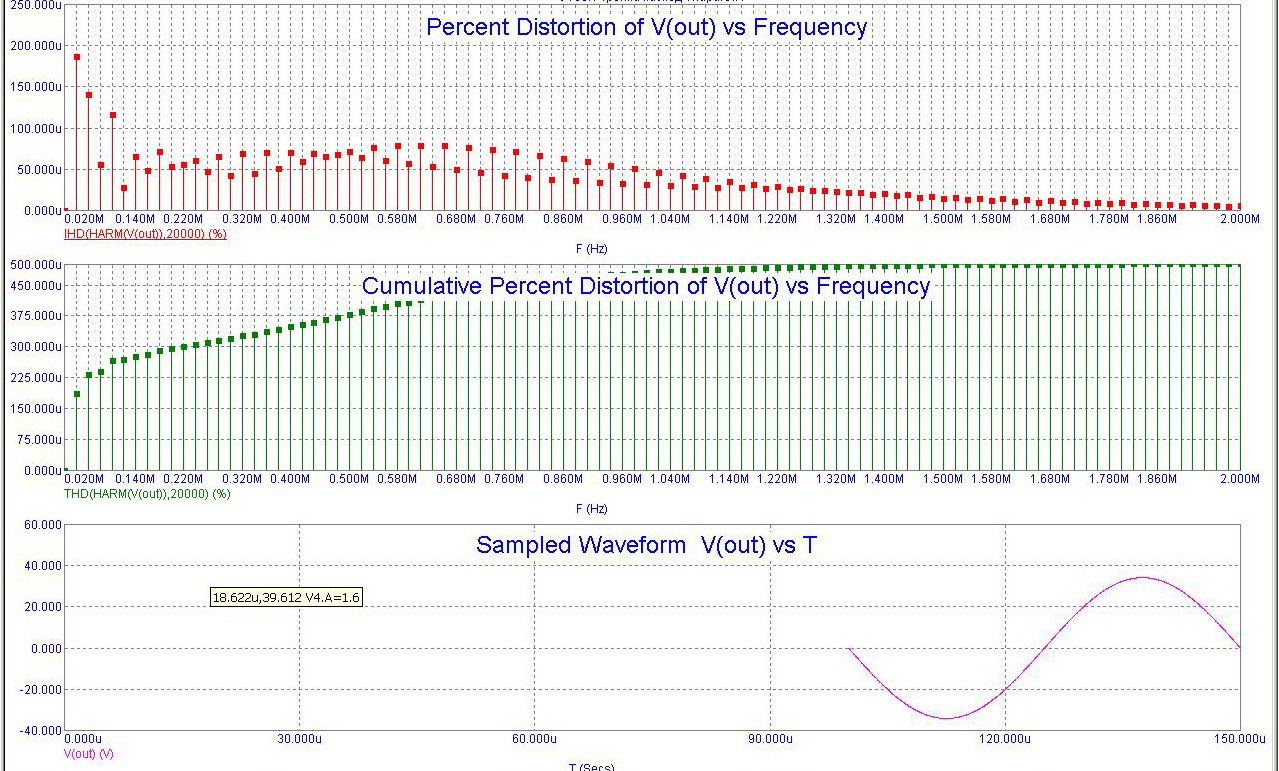

гармоники 20кгц

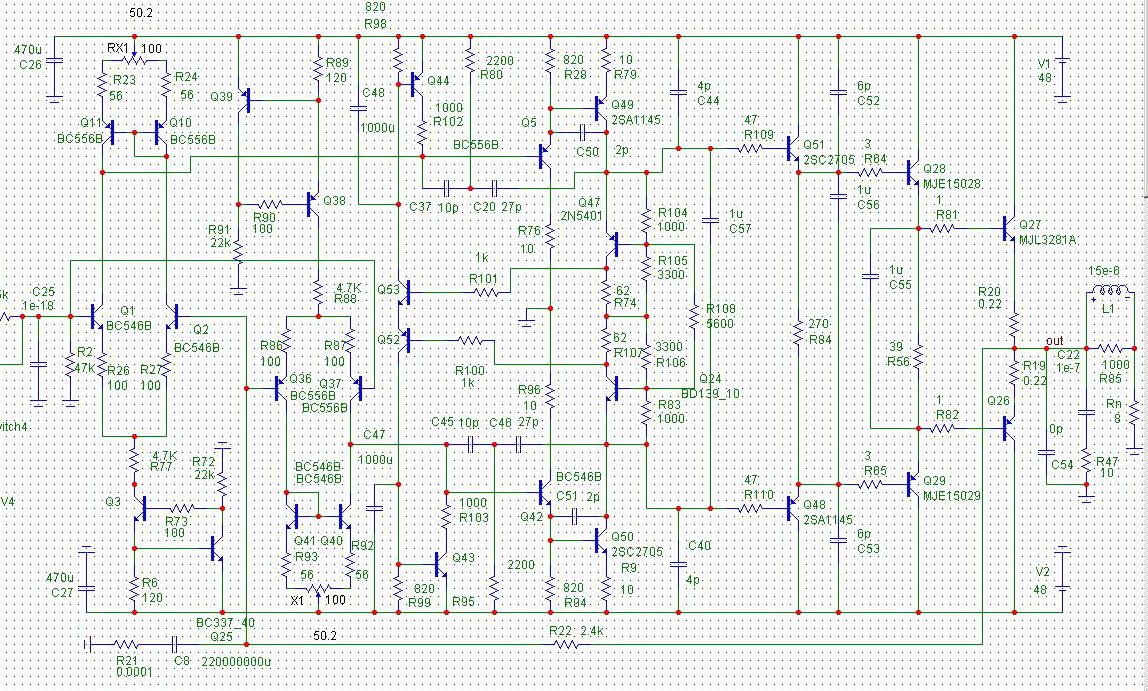

схема

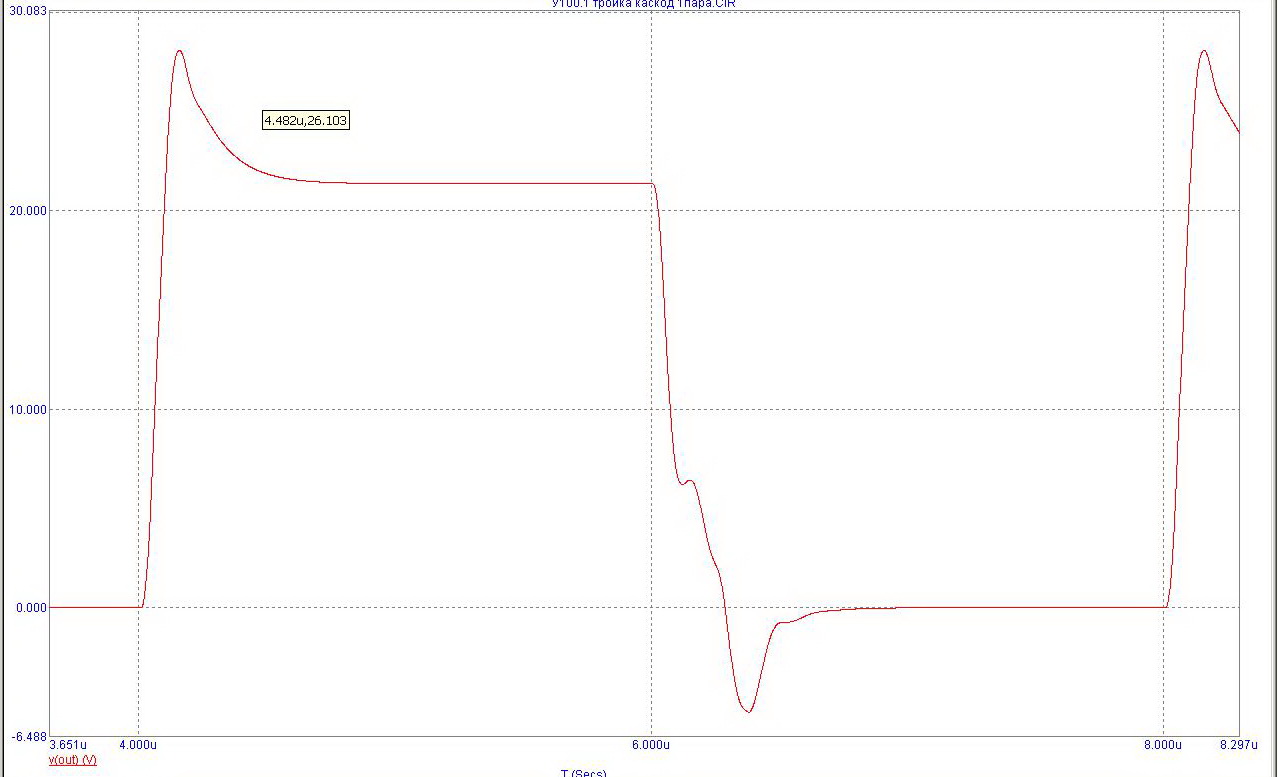

разница между входами 1В меандр (понятно откуда такой ПП)


Вроде бы нормальной отработки 50 мВ импульса достаточно, чтобы исправить всякие ВЧ артефакты, образующиеся на выходе, я прав?

Это сообщение отредактировал Юрий Сергеевич - 4.12.2014 - 18:56

фазу в низкочастотной - поубирай все кондёры (со входа С8, с другого входа С44), будет ровно. Да, и зачем там 47к (R86)?

теперь про каскод Q46 - у него база на 35В (диод 10в) ... ещё отнимем 3 раза по 0,7 на тройку - клипинг начнётся при уровне сигнала 32В (это при питании в 45)
Понимаешь, к чему я? Каскоды можно делать, только если у УНа отдельное повышенное питание

Последний твой график = переходный процесс. Разница между входами

именно его надо смотреть, на половине пиковой громкости.
и он должен быть апериодичным.
Тогда - всё Акей

Это сообщение отредактировал ДмитрийЗл - 4.12.2014 - 19:05

Постоянка, ток смещения.
Диод 5В, это номинал резистора в эмиттере
Последний график похож на апериодический?))

Это сообщение отредактировал Юрий Сергеевич - 4.12.2014 - 19:09

теперь вижу.
всё равно много, питание УНа надо минимум на эти 5в поднимать, лучше ещё больше

не совсем

вот когда будет - можешь собирать Усил

много тогда.
Надо 47к || 2201 (ну и число, блин)

Это сообщение отредактировал ДмитрийЗл - 4.12.2014 - 19:15

Что посоветуешь?

там кондер на пути 2201
а число - матрица не сходилась в симе))

Это сообщение отредактировал Юрий Сергеевич - 4.12.2014 - 19:18

убери его нафиг

коррекцию делать правильно посоветую
для начала - RC между коллекторами диффкаскада. � не гонись за усилением. Лучше сделать 80-90 петлевого, зато стабильно
� если делаешь двухполюсную коррекцию - пологий участок (спад петлевого 6дБ/октава) должен начинатся ниже по частоте.
