Шум микрофона, Улучшение схемы!

Приветик!

Возникла необходимость использовать купленный ранее микрофон!
Р� - РЈРїСЃСЃСЃСЃСЃ!!!
Шумит - -55-60Дб !!!

Шнуры проверены - всё ок!

Нужно влазить в схему

Подскажите пожалуйста - что здесь можно предпринять???

самсон С01? ))

P.S. а ты случайно не Darlock?

Я нет!
Мы разговаривали с Darlock и я предложил спросить на форуме!!!

По тому как - одна голова хорошо, а 50 - лучше!!!
(хотя бывает и наоборот - и часто)

+ еще кто-нибуть попадет на Samson и знать будет!

Это сообщение отредактировал RecS - 16.06.2008 - 00:36

Darlock поменял 2sk105 на 2 штуки 2sk117, по отзывам увеличилась чувствительность.

Это сообщение отредактировал Serge_D - 16.06.2008 - 11:31

Сходи по ссылке:
http://audio.micronet.lv/diy/soldering/micamp.html

IMHO, интересные варианты. Последний вариант, для динамического микрофона, я собирал на NE5534. Работает.

Хорошо бы отработать схему для установки в любой конденсаторник (я бы хотел доработать свой Октава-319, чтобы с него выходил уже линейный симметричный сигнал на компрессор DBX DDP (а с него уже по цифре в комп).

Это сообщение отредактировал kaznach - 16.06.2008 - 18:03

схемки интересные но они предназначены для электретных микрофонов..

Дык вот и хотелось бы, что-то придумать на этой основе для конденсаторных.

Хм.. да это было бы интересно.. может с автором связаться?

Да, собственно, состыковать эти усилители с конденсаторниками - не проблема.
Меня всегда удивляло, почему надо обязательно 1 mV с микрофона гнать по длинным проводам до пульта или предусилителя, собирая по дороге шумы и наводки. Почему бы не сделать выход прямо с микрофона 0,775 V?
А ещё лучше - сразу AES/EBU или spdif.

Это сообщение отредактировал kaznach - 8.07.2008 - 20:38

Чтобы состыковать надо знать емкость капсуля.
Насчет 1 мв. В нормальных микрофонах на капсуле 200 вольт. � одна лампа тока влазит.
Просто исторически так сложилось.
А когда на капсуле резистор под полевиком в мегаомы, рассуждения о шуме не уместны.

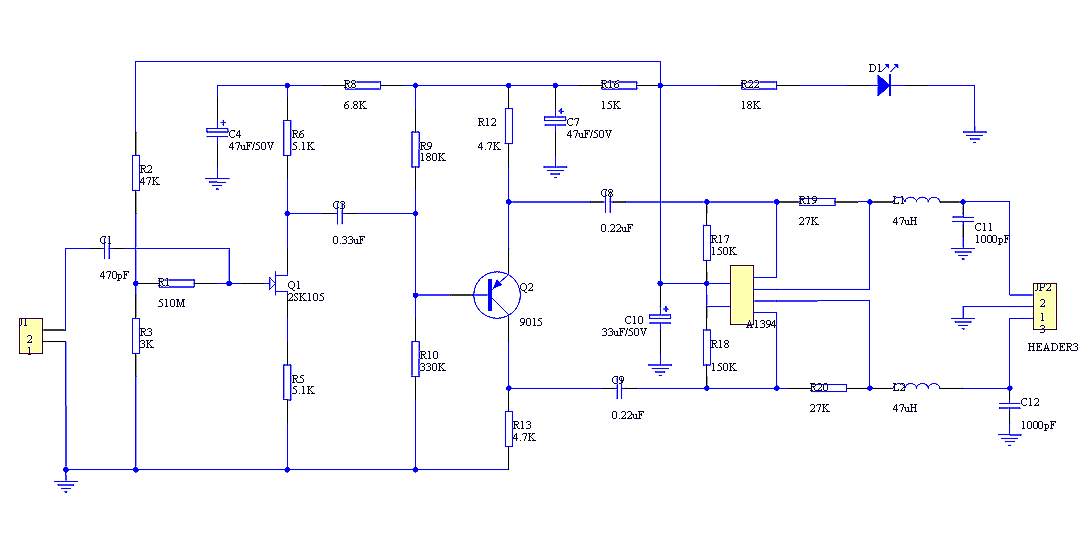

В сабжевом мике зашунтировал R5 элетролитом (убрал ОС) получил больше 2-й и 3-й гармоники. Поменял все что можно элекролиты на более качественные и высоковольтные (на сколько размер корпуса позволил). � еще зашунтировал электролит перед капсулем большим слабополярным пленочным конденсатором. К сожалению к71 туда не влазит.
Про мою замену полевика спаренным 117 уже отписали.

Основная проблемы сабжевой схемы - очень низкое напряжение на капсуле.

Кстати, интересная ссылочка: http://www.akustica.com
Фирма выпускает микрофоны в микросхемном исполнении с цифровым выходом.
Пока не для профессионального использования, но всё развивается...

Вот ещё "студийный" микрофон с USB выходом: http://www.muzoborudovanie.ru/equip/studio.../samsonc01u.php

Это сообщение отредактировал kaznach - 10.07.2008 - 07:28

Новые технологии это замечательно, но подозреваю что пока ещё рано говорить о прорывах и целесообразности приобретения USB микрофонов...

Речь не о USB, а о принципе.
Стоял бы в этом "Самсоне" 24-битный АЦП со SPDIF выходом - взял бы сразу. Это ведь фирмачам не трудно сделать и стоит это, в промышленных масштабах, копейки! Другой вопрос, что фирмам это не выгодно... Целая отрасль по производству предов вымрет...

Это сообщение отредактировал kaznach - 10.07.2008 - 13:24

Вот в том то и дело что принцип сомнительный - в микрофоне ацп и пред когда хороший ацп и пред стоят хороших денег. Очень всё сомнительно.

Ок.. покачто в микрофоне не стоит делать ацп.. Но вот как на счёт предусилителя сигнала до уровня "линейного выхода"?.... подозреваю что в таком случае пришлось бы оснащать микрофон батарейкой или отдельным источником питания...

Да питание усилителя и с фантома пойдёт. Только действительно, желательно всё-таки поляризующее напряжение на капсюле поднять вольт до 200 встроенным преобразователем напряжения. Просмотрел по ссылкам схемы фирменных микрофонов - ничего сложного нет. Проблема только в миниатюризации. � инересно, наводки от генератора сильные или нет? Как-то не попадались мне в руки микрофоны со встроенными генераторами. � какая, обычно, частота генерации?

Это сообщение отредактировал kaznach - 11.07.2008 - 09:37

Посидел тут, подумал и нарисовал схемку-симбиоз из разных источников. �спользованы идеи с вышеприведённого сайта и из журнала "Радио" 2006-02-17. Кто что может сказать на эту тему?

P.S. Конденсаторы в повторителе - плюсами вверх 22мкХ16v, резистор в цепи обратной связи ОУ - 5 ком. Ну и конечно же в цепи затвора резистор 1Гом на землю (забыл нарисовать) .

Это сообщение отредактировал kaznach - 13.07.2008 - 19:00

Присоединённый файл ( Кол-во скачиваний: 152 )

Вот проект сделаный по ссылке из этой темы http://diyfactory.ru/forum/index.php?act=SF&s=&f=4

Это сообщение отредактировал Ojd - 19.07.2008 - 11:52

2 kaznach
я так понимаю это усилитель до линейного уровня в микрофоне?

в симуляторе не прбовал тестировать?
