Самодельный аналоговый сумматор, Обсуждаем diy проект сумматора

� еще!
Нашел у товарища штук 60 сопротивлений 4,7К (серенькие - похоже 1%)
- что если их вместо 5,1К поставить, а на сумме подобрать обшие?

(Я паять умею - у меня с расчетами неважно - опыта маловато )

Cопротивление это зависит от общего количества входов, ожидаемого входного сопротивления сумматора и коэффициента ослабления сигнала который ты хочешь получить, поэтому не смертельно использовать 4,7 к. Все равно это подбирается экспериментально.

РЈСЂР°!
Начало положено!

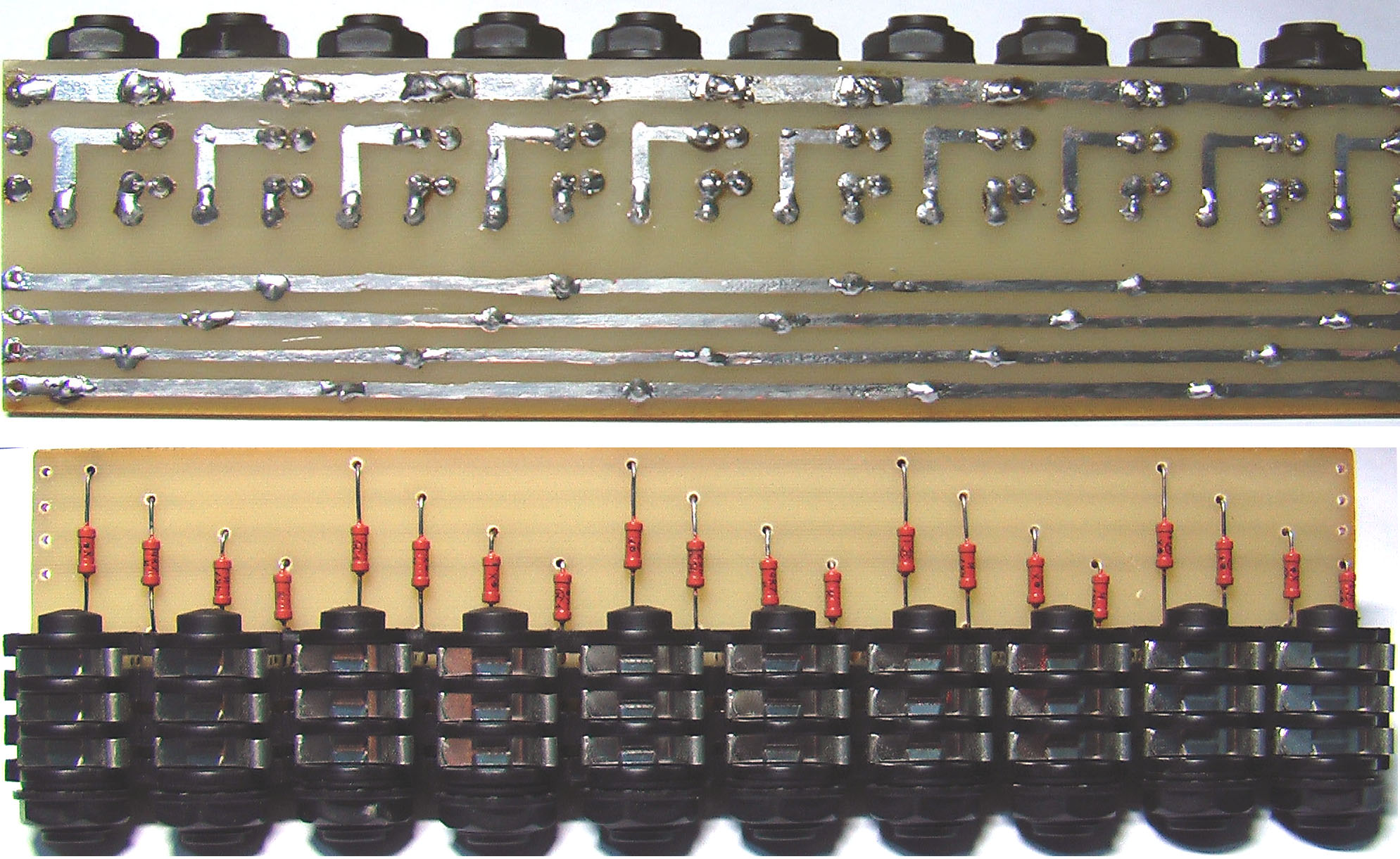

Это первый мой экземпляр (все сделал сам)
Хоть и криво, но мне красиво!

Вторая часть будет с 4-мя моно каналами (и того 5s + 4m)
Желаю мне в Новом году разобраться как работают разные "детальки"!
А ВСЕМ нам ПРОЦВЕТАН�Я!!!




Это сообщение отредактировал diyfactory - 29.12.2007 - 19:23

RecS
Поздравляю. Неплохо получилось, если в корпус засунешь - пости фотки.

теперь понятно почему аналоговый сумматор суммирует по другому чес софтоыфй....
Все очень просто - аналоговый нагружает источник сигнала по настоящему там получается не сумма а зрен знает что... Но раз народу нравится...

Я ш и мастерил его для РОКЕШН�КА - и не просто рокешника, а для ЗРЕН ЗНАЕТ КАКОГО!!!

Народу нравится и я доволен!!!

Это сообщение отредактировал RecS - 29.12.2007 - 20:32

Печально, но МОНО каналы у меня не получились!
Они начали шунтировать STEREO и началось взаимопроникновение!

В остальном - всё в порядке!

Это сообщение отредактировал RecS - 30.12.2007 - 21:01

Вот теперь полный комплект!!!

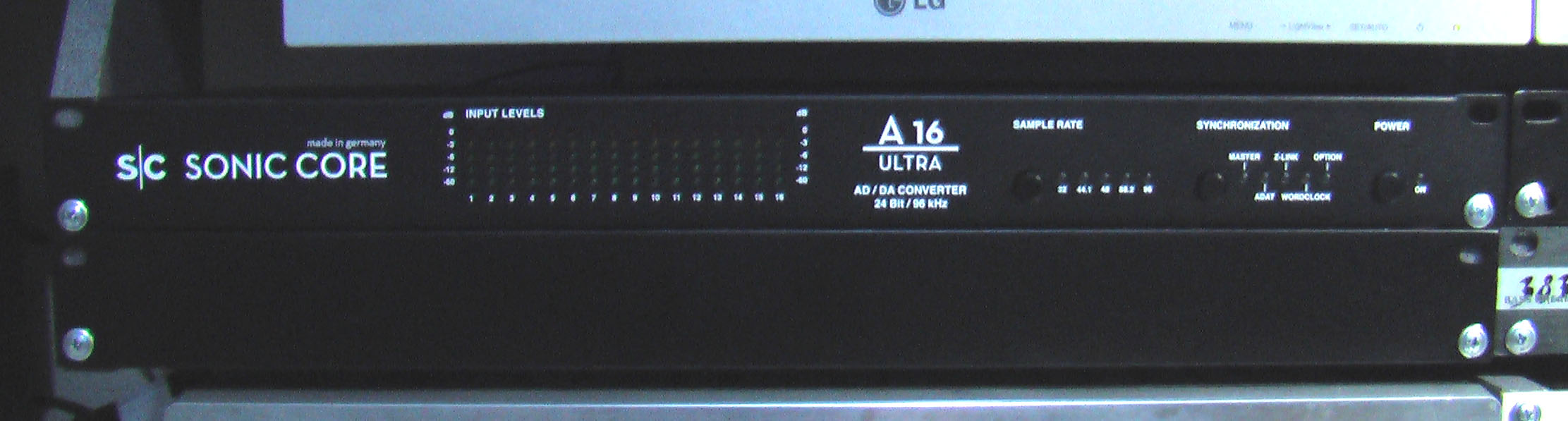

Вверху - конвертор 16 I/O
Р’РЅРёР·Сѓ - РЎРЈРњРњРђРўРћР  16-I - 2-O


Передняя и задние панели изготавливались из ОКОННОГО профиля!
Очень удобен в обработке!

Более того, в кубике микс собраный с помощью "миксдаун" давольно сильно отличается от этого же микса записанного с этого же проэкта в реальном времени (оба варианта смикшированы цифровым способом)

Микс ЧЕГО с ЧЕМ???
Если в проекте учавстуют VSTi и Midi треки вместе с Audio то вполне логично что они будут отличаться!!!
Есть такой параметр который отвечает за преоритет - вот его работа и приводит к подобным ЭФФЕКТАМ!

В случае с Audio треками все намного корректней!

Аналоговое суммирование (�МХО) это как эффект художественный - можно применять, а можно нет!
Кроме того существует МНОГО разных стилей работы с ТРЕКАМ� - один из них это АНАЛОГОВОЕ накопление - когда даже синтезаторы VSTi обрабатываются внешними (ламповыми и не только) обработками - и в итоге имеется куча треков - аналоговых полностью ..
� че там суммировать???

Всегда можно выкрутится! Главное знать куда рулить!

Это сообщение отредактировал RecS - 8.06.2010 - 00:21

Друзья, у меня такой вопрос возник. В случае сумматора, рассмотренного в этом посте, все в общем-то понятно. Но меня заинтересовал вот этот проект http://www.prodigy-pro.com/diy/index.php?topic=41430.0 На входах микшера стоят "операционники" API 2520. � вот что непонятно: а есть ли теперь нужда использовать резисторную матрицу? � вообще как вы считаете, насколько необходимо именно балансное подключение в такого рода устройствах? [u] Спасибо

Резисторная матрица, это самая простая но обязательная часть сумматора, и на этом она тоже есть. Симметричную - не обязательно, особенно в этом случае.

Прочитал замечательную статью Фреда Форселла про суммирование http://www.forsselltech.com/downloads/desi...umming_buss.pdf и понял следующее: резисторная матрица по большому счету нужна для "расстановки" импедансов. Выполнив суммирование на "скрутке" мы получили бы оч большое падение уровня за счет маленького входного сопротивления (которое определяется как параллельное сопротивление всех каналов). Добавив резисторную матрицу мы увеличиваем входное сопротивление и тем самым вроде как снижаем падение уровня сигнала. � в свете этого мне снова непонятно: ежели мы будем использовать операционник по входу каждого канала то зачем нужна резисторная матрица??? �ли же она используется ПОСЛЕ операционника??
� второй вопрос опять же балансу/небалансу. Как я понял из той же статьи, чем больше каналов, тем больше падение уровня в резисторной матрице. Чем больше падение уровня, тем больше надо усиливать сигнал в драйверном каскаде. Чем больше усиливаем тем больше шума и предпочтительнее становится использование дифференциальных схем. То есть я правильно понимаю что это актуально только для многоканальных устройств? [b] Спасибо!

Здравствуйте! Очень интересная тема.
Как я понял в процессе суммирования в цифре действует математика, а в аналоговых сумматорах--физика?
Вот ссылка на интересный ламповый сумматор http://www.nomanlab.com/summ.html
Есть мнение, что он "вкусно" красит звук.

Усем привет! (уух,на конец то я снова в сети)))
Помогите расчитать входные резисторы( в суммирующей матрице) в этой схеме, ну или просто номинал назовите.
Хочу собрать такой сумматор, чтоб выхода были симметричные. Выход взял с компрессора СиСиль.
Спасибо!

Присоединённый файл ( Кол-во скачиваний: 185 )

В статье, ссылка на нее в моем прошлом посте, написано исходя из чего и как рассчитывается. Вроде обычно 5k принимают. Я немного не понял, а входы у вас как организованы? Баланс или нет?

Входы не баланс. �спользоваться будут железные синты и выхода с карты, в моём случае DIGI 002.
Вот лайот подготовил(не проверено!!!)

Это сообщение отредактировал as1 - 5.11.2010 - 07:06

Присоединённый файл ( Кол-во скачиваний: 51 )
 Mx.lay

Вот боюсь, не перегрузит ли микруху, если всё 12 каналов по полной даст.
Вот думаю, может поставить резистор, чтоб позже можно было снизить нагрузку...(резистор красным цветом) �ли это расчитываеться с помощью входных суммирующих резисторов?

Это сообщение отредактировал as1 - 8.11.2010 - 10:57

Присоединённый файл ( Кол-во скачиваний: 151 )

По мере подключения источников сигнала будет меняться коэффициент усиления схемы. из-за того, что выходное сопротивление источника близко к нулю, и эквивалентное сопротивление, которое вы нарисовали красным цветом будет уменьшаться , закономерность нелинейная, и с ростом количества каналов пропорционального увеличения сигнала не будет. На практике это заметно при подключении источников сигнала 4 и далее. Если при подсоединении второго - уровень увеличивается в два раза, то третий и четвертый влияют меньше. Чтобы снизить влияние числа подключенных источников , и сделать сумматор более гибким можно замыкать каждый неиспользуемый вход на землю. Тогда картина будет более реальной. Еще один вариант - использовать в качестве усилителя DOA с большим напряжением питания , например+_24в, перегрузочная способность , которая в конечном итоге зависит от напряжения питания возрастет.

Это сообщение отредактировал Jansen - 8.11.2010 - 11:58

Спасибо Jansen, теперь всё стало ясно!
