Recto-vht, Неведома зверушка

THRASH

сделай КП на полевике ирф.

Medved
вопрос, а что именно за ВХТ был использован?

el Doc покажи как?

Статья:
http://diyfactory.ru/index.php?option=com_...id=87&Itemid=47

Собрал сей девайс с КП на IRF740, звуком доволен, но хочется поднять середину. Как это сделать?

Вот решил собрать аппарат с таким предом, очень понравился звук.

Схема преампа с оконечником - http://img709.imageshack.us/img709/5585/41935038.png.

Сделал разводку преампа (все по размерам, примерно так и будет выглядеть) - http://img204.imageshack.us/img204/4225/38289782.png

�нтересует ваше мнение, по поводу правильности проекта навесного монтажа и схемы в целом.
Спасибо.

фазик не нравится, петлю нафиг.

Чем не нравится фазик? Вроде обычный, как в оранджах и матампах.

Петля мне нравится тем, что добавляет функциональности (петля от фрамуса кобры), и с ней можно организовать предусилительный каскад перед таким фазиком и нет неиспользованной половинки лампы, с учетом того, что я не хочу делать клин, только один канал.

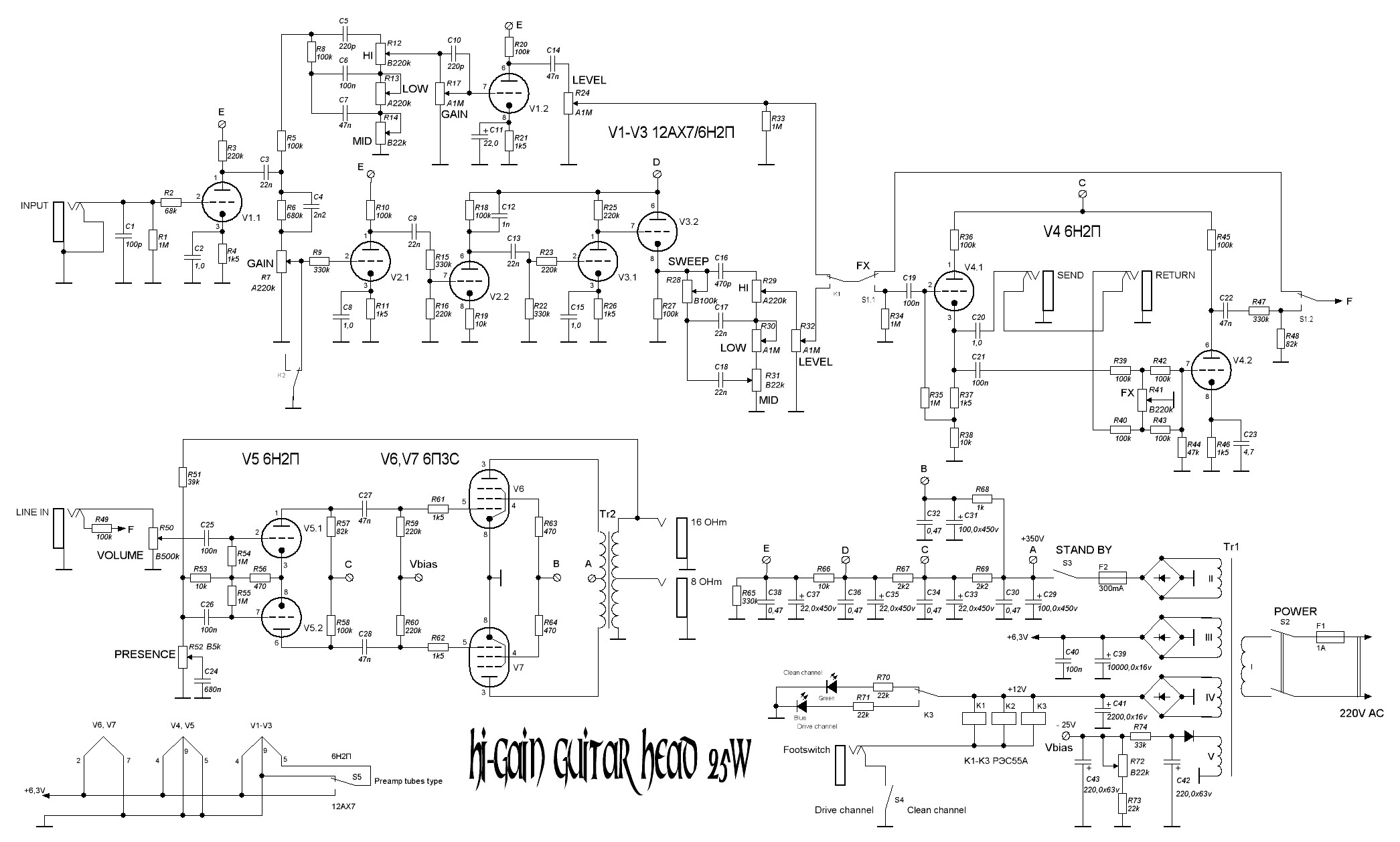

Я собрал вот по такой схеме:
Звук нравится, функциональность тоже

Это сообщение отредактировал Alixxx - 2.11.2010 - 21:12

Классно, молодец!

Петля тоже от кобры?

Я вот только совсем не хочу клин, но хочу организовать буст, чтобы убирать допустим половину гейна.

Собирал на печатке или навесом?

roz, отличное начинание! � интересно лейаут разведен.

Я бы, правда, выделил больше места под нанофарадные конденсаторы (только если они будут аксиальные, а не квадратные а-ля Вима). � убрал бы их из зоны нагрева чуть дальше от ламповых панелек

П.С. Насчет фазика у людей видимо много вопросов, т.к. не понятно, как он сживется с хай-гейном Может и хорошо.
А вообще, желаю удачи в реализации задуманного!

Это сообщение отредактировал Gunpowder - 2.11.2010 - 22:31

Спасибо!
Кондеры будут mallory 150 и в катоды solen fast до петли, в петле уже будут стоять эпкосы и вима (просто когда заказывал на депоте еще не было в планах делать петлю).

Поэтому разделительные кондеры можно и подвигать вдоль их оси вверх и вниз.
Вот тоже думаю по поводу этого фазика, надеюсь получиться все хорошо.
Сейчас жду посылки с панельками, фурнитурой и еще кое какими деталями.

Очень ломаю голову по поводу того, как сделать переднюю панель с надписями на шасси.

Вот развел еще и оконечник, блок питания подвину левее (не хватает формата у программы), но принцип такой. � пока не определился со смещением, заказал транс силовой у Ерасова, там вроде обмотка для смещения 30В, походу нужно будет удвоитель сделать, поэтому смещение пока в черновом варианте. Но у каждой лампы будет свой подстроечный резистор, это точно .

Это сообщение отредактировал roz - 3.11.2010 - 21:20

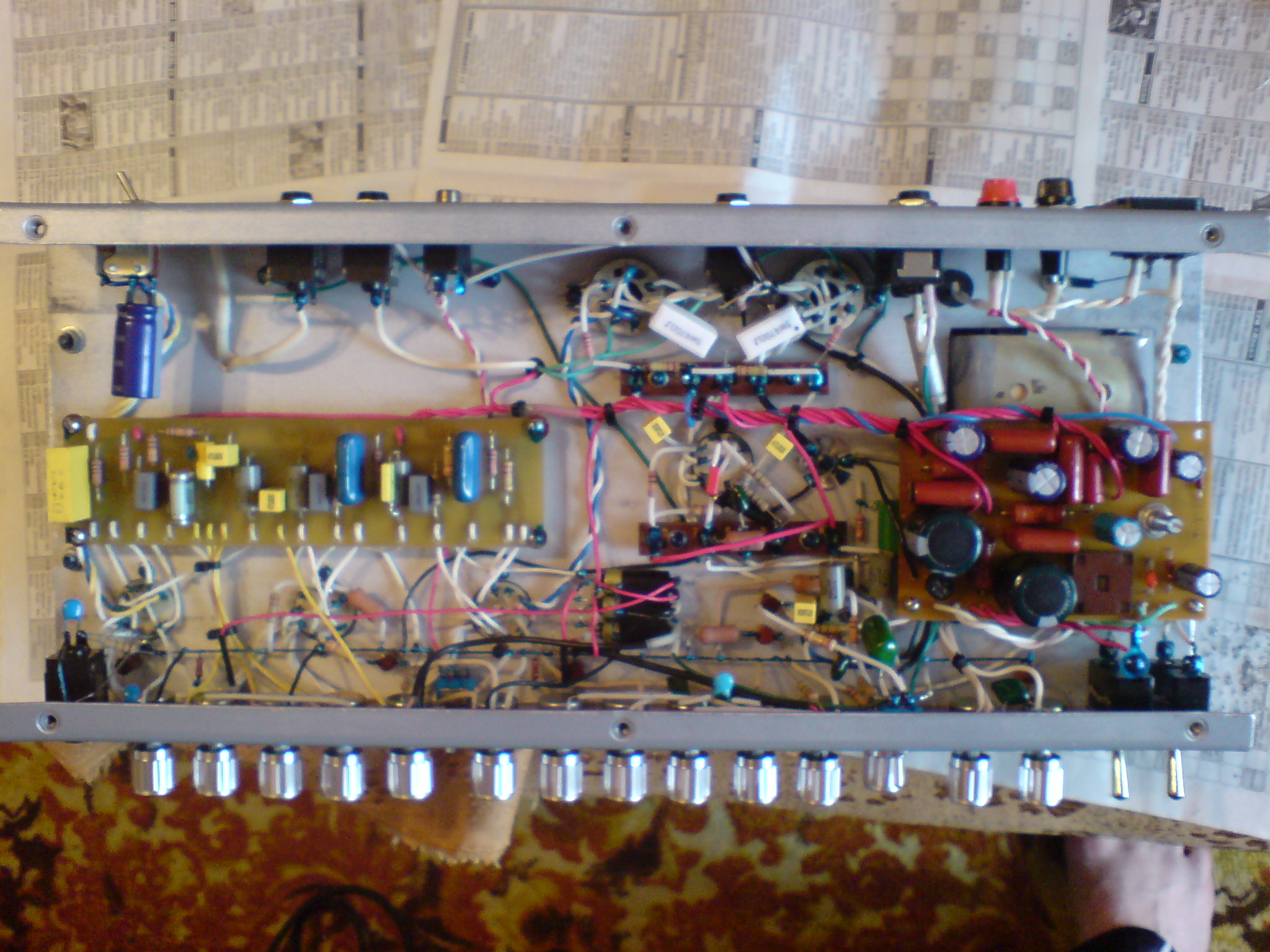

Ну вот собсно вид подвала шасси. Уж не знаю, как считать - навесом это или печаткой, скорее гибрид.

Вид на шасси сверху:

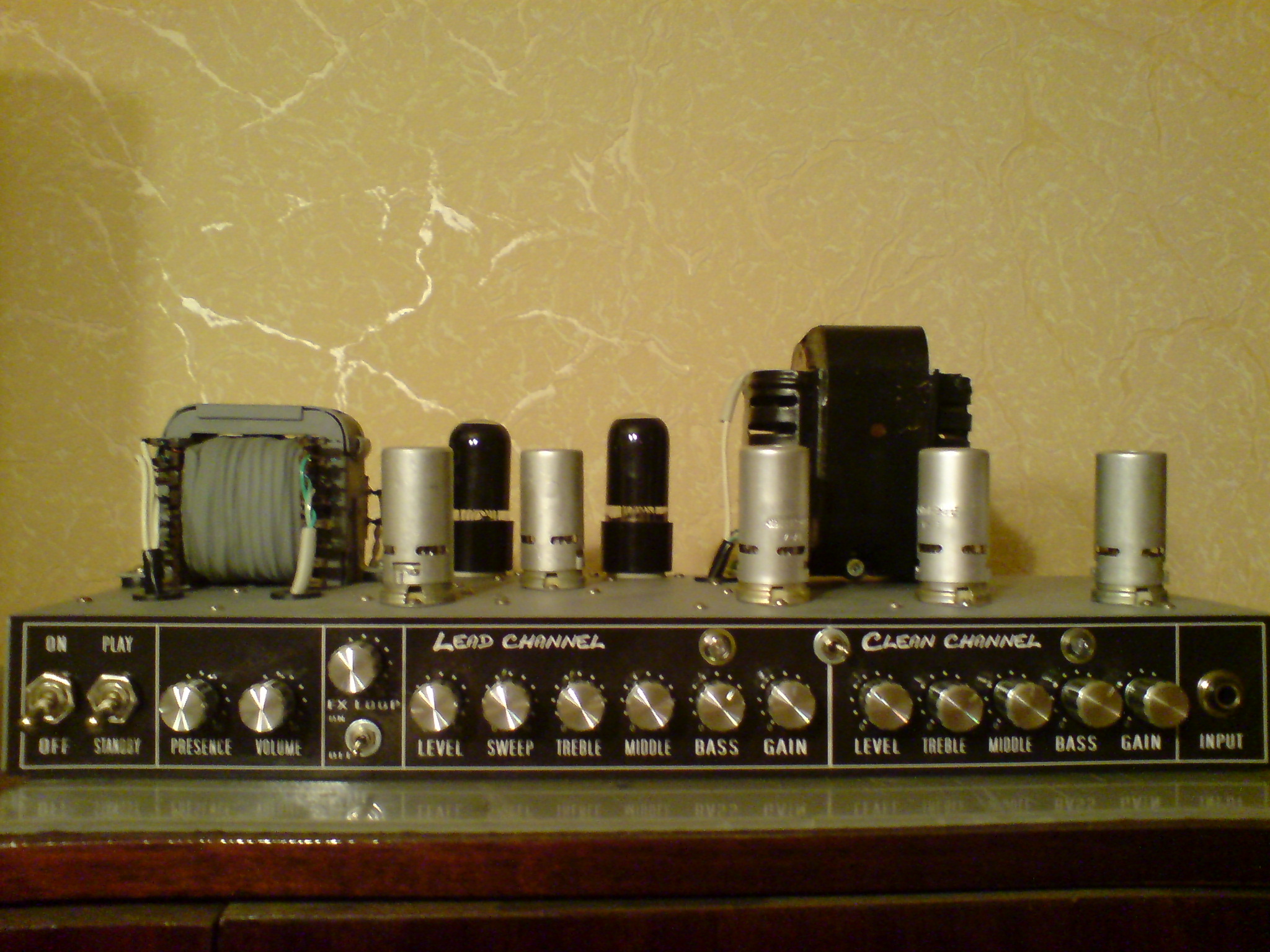

Прикрепил фальшпанель:

Выходные лампы временно заменены на шестерки

ЗЫ Странно, че такое качество фоток получается? В исходном виде вроде нормальные были.

Это сообщение отредактировал Alixxx - 3.11.2010 - 22:31

Молодец!
Как панель делал?

Alixxx, солидный девайс и интересная схема! +1
Кстати, как впечатления от 680нан в презенсе?


roz, 30В на смещении... извнини пропустил, а выходные лампы у тебя какие будут?

Это сообщение отредактировал Gunpowder - 3.11.2010 - 23:59

Лампы 6L6GC
схема оконечника - http://radikal.ru/F/s54.radikal.ru/i146/10...b47391.jpg.html.

Трансформатор который я заказал имеет три класса вторичного напряжения
1) 460Р’
2) 6,3Р’
3) 30Р’

На схеме показанно, что для смещения нужно -46В, значит буду делать удвоитель.
Схема - http://www.onlinedisk.ru/file/545522/. 30 Ватт.

Выходник больше питающего что ли?

Нет, почему же.
Силовой 170Вт, выходник 30Вт.

To roz

Панель сделал так:
0,5 мм листовой дюраль вырезал по размерам, сделал отверстия. А дальше - по дилетантски: распечатал на ватмане, заламинировал и на двусторонний скотч к дюралевой полоске. Фальшпанель готова.

To Gunpowder

По поводу 680 нан в презенсе: так как это мой первый усилитель подобного уровня, то у меня просто нет возможности сравнить с другими вариантами. Как по мне, то нормально.

Вид сзади:

Это сообщение отредактировал Alixxx - 5.11.2010 - 19:16

Присоединённый файл ( Кол-во скачиваний: 103 )

Alixxx, выглядит отлично!
