Двухполярный стабилизированный:нужен совет

Не, в схеме, что я горожу составной
Что за консоль? Сколько потребляет? Фон не пролазит по питанию, стаб справляется?

Картинка ничего не скажет о происхождении, наверное.
Как-то была приобретена "Электроника ПМ-03", перебрана, усовершенствована. Потом были куплены ещё две штуки и все три объединены в одну модульную систему: два модуля по 24 входных канала и модуль мастер-секции (12 подгрупп, 8 ауксов, три мониторных выхода, два ушных, талкбэк и мастер-выход). На картинке мастер-секция и один модуль входных каналов.
Стаб справляется. Транзисторов на каждое плечё по четыре штуки. Я стабы поставил на небольшие радиаторы, но те даже не греются. Радиаторы транзисторов тёпленькие. Вентиляторов не ставил.
Сейчас хочу переделать корпус Б.П. под рэковый форм-фактор. Возможно, на каждый модуль будет своя отдельная стабилизация.

Это сообщение отредактировал Sonic - 7.11.2014 - 13:31

Ох, надо ж было такое придумать, даже метербридж

А операционники родные остались? (вопрос в контексте таки потребления, чтоб не выбиваться из темы)

Да, метербридж тоже сам собирал. Провода питания и сигнальные проходят сквозь стойки бриджей, через разъёмы.
ОУ все меняны. Стоят NE5532/5534 и OP275. Стоят в панельках, поэтому есть возможность их менять/подбирать со временем.
Потребление, в сравнении с родными ОУ, увеличилось, но в новом Б.П. у меня стоит броневой транс ватт на 500. На фантомное поставил транс с родного Б.П..

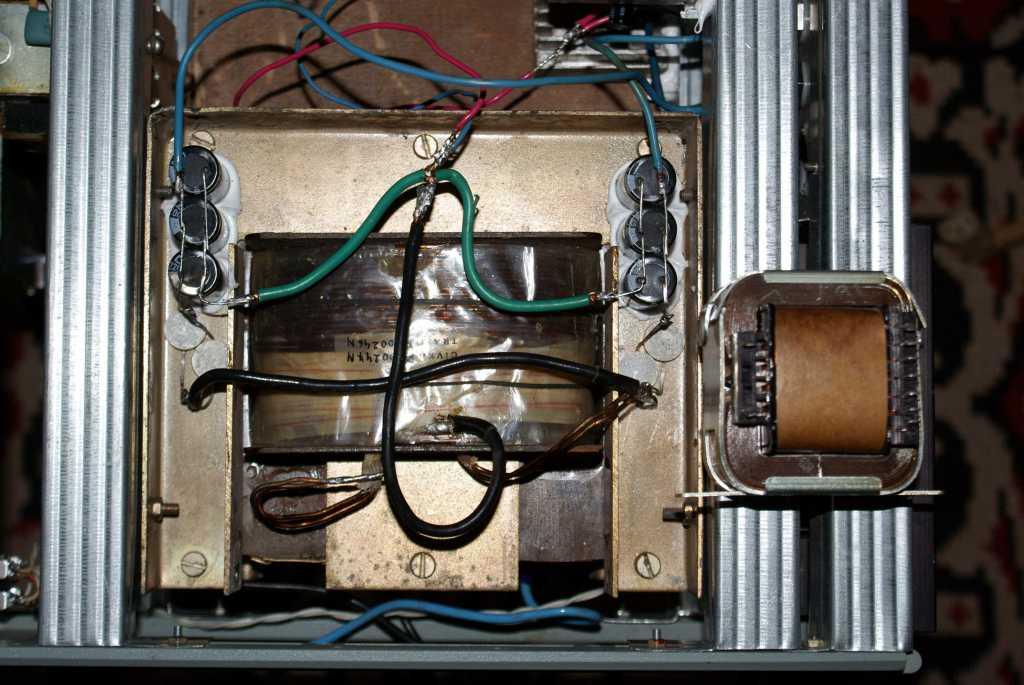

Вот его первоначальный вид и сравнение габаритов нового транса с родным:


Это сообщение отредактировал Sonic - 7.11.2014 - 16:07

Sonic, я прошу прощения за маленький нюанс, ...электролиты не стоит клеить к поверхностям стороной, предназначенной для аварийного выброса электролита.

Beermonza, спасибо.
Это был мой первый пробный вариант Б.П. Сейчас стоят другие банки и в другом месте. � мостик тоже.

Если кому интересно, в результате схема получилась вот такой.

Это сообщение отредактировал NovaPA - 22.01.2015 - 17:04

Присоединённый файл ( Кол-во скачиваний: 42 )

Просьба будет к тем, у кого KiCad - скачайте, пожалуйста, проверьте - корректно ли у вас откроется?

ссылка

NovaPA, ещё не собрали?

Собрал давным давно, и даже продал вместе с пультом

Решил просто обобщить опыт - устройство, казалось бы, наипростейшее, а целиком нигде не описано. Вот запилил статейку в блоге, нужно проверить - правильно ли открывается файл НЕ на моём компе.

NovaPA отличный БП, на 317 и 337
спросил про транзисторы силовые после ..стер...
на первой странице прочитал... куда тороплюсь ...х.з на преамп 2SA1837, 2SC4793 хватит

Узнал про LT1086 1,5А 12V спасибо. хАчу на 15V ее в плечо надежность подкупает.

Это сообщение отредактировал кактус - 21.03.2015 - 12:51

Да, описал там в двух словах.

Какие у меня транзисторы были поставлены - не помню. Какая-то комплементарная пара, 2А предельный ток.

Там две вариации: только на микрухах 317/337 и с дополнительными транзисторами.
Собрал и тот и тот, затестил с пультом.
Результат:
-схема с доп. транзисторами: как ни странно, без радиатора транзисторы ощутимо греются + идёт фон - фильтрация меньше. Что, в принципе, можно объяснить немного другой схемой включения: в этом случае стабилизатор напряжение то задаёт, но вот активным фильтром уже не работает.

-схема простейшая только на стабилизаторах: работает отлично, с нормальным радиатором микрухи справляются.

Померял ток. Как ни странно, вопреки заявленному у пульта 1,2А потребляет какие-то десятки миллиампер. Тестил я, правда, один только канал. Видимо, если задействовать все - потребление возрастёт.

Надо ставить на радиаторы и обязательно их заземлять, а транзисторы отвязывать.

Ну транзисторы то я отвязал, а радиаторы то зачем заземлять?

В качестве экрана.
Как думаете, для чего заземляют радиаторы выходных транзисторов в основной массе конструкций УМЗЧ?

для красоты...
