Beermonza |
Дата 8.12.2013 - 23:21
|
||
Unregistered ќткуда: ![]() |
Тут тяжёлый случай. На второй сетке плавает питание. С каждого 1 мА питание меняется на 10 В, а мы знаем, что изменение питания второй сетки изменяет приведенное сопротивление каскада Ra. Экспериментируй в рамках дозволенного, лишь бы лампу не угробить, ...оставляй как нравится. Я бы конечно переделал, но это я ![]() |
||
|
ZAQ |
Дата 9.12.2013 - 14:07
|
||||
Unregistered ќткуда: ![]() |
А от какого тока такая зависимость? Допустим, у меня ток анода изменяется в пике до 32мА в положительную и отрицательную полуволну, считая от рабочей точки 30мА. Получается, что напряжение на второй сетке плавает на +/- 320 В, считая от выбранных 125В ? В устройстве оно как выставил 125В, так оно и есть, никуда не девается. Я снова в растерянности... ![]() PS и ещё.
Немного не допонимаю смысла этого выражения. Приведённое Ra зависит от Ктр и Rн, если смотреть на формулу.... А нагрузку в анод какую поставил - такую поставил, что там где меняется не понимаю снова... Рабочий режим, т.е. ток при заданном номинале резистора смещения - да, зависит от напряжения на второй сетке.
Отравляется чем? Железка в вакууме нагревается... А если небольшой ток утечки через резистор задать? На работающий триод это не влияет? Он экраном внутри лампы отделён, как я понимаю, экран у меня с землёй соединён. По идее эмиссионные электроны от незадействованного нагретого катода на него должны стекаться... Это сообщение отредактировал ZAQ - 9.12.2013 - 16:16 |
||||
|
Beermonza |
Дата 9.12.2013 - 17:39
|
Unregistered ќткуда: ![]() |
ZAQ, про устройство лампы и отравление катода читай отдельно, хоть в Интернете. Не тратим время на основы.
Допустим: Ua = 200 В, Uc2 = 200 В, Ra = 3К, Ua = 200 В, Uc2 = 150 В, Ra = 4,5К, Ua = 200 В, Uc2 = 100 В, Ra = 6К. Такая нелинейная зависимость для оптимальной нагрузки свойственна пентодам и лучевым тетродам. Разница между напряжениями анода и второй сетки очень часто увеличивает Rа каскада вдвое, от того значения если бы на аноде и второй сетке были бы одинаковые напряжения. Вот смотри график для твоей 6Ж52П (накидал как смог, за точность не отвечаю): ![]() img-2871-3b17c58534.gif Зелёная прямая - нагрузочная. Жирная зелёная - для режима перегрузки, с учётом того, что крутизна у лампы 55 +/- 10 мА/В. Ra = U/I = 275/0,115 ~ 2,4К Тонкая зелёная - для режима без перегрузки. Ra = U/I = 375/0,065 ~ 5,7К (близко к твоему трансформатору). С токами второй сетки не знаю, что будет, графиков нет. Примечание: на графике -1 и -0,95 местами цифры поменяйте, исправлять уже некогда. Это сообщение отредактировал Beermonza - 9.12.2013 - 17:41 |
|
Юрий Сергеевич |
Дата 9.12.2013 - 19:20
|
Unregistered ќткуда: ![]() |
Влезу еще разок, тк кое-кто изъявил желание разобраться в вопросе. Вот рисунок, ZAQ , обратите внимание на оранжевую область и токи второй сетки. Думаю, все станет понятно, о чем я толкую.
ЗЫ Это 6Л6ЖЦ, тюнг-сол Это сообщение отредактировал Юрий Сергеевич - 9.12.2013 - 19:23 Присоединённый файл ( Кол-во скачиваний: 36 ) ![]() |
|
ZAQ |
Дата 9.12.2013 - 20:20
|
||||
Unregistered ќткуда: ![]() |
Про "отравление" (правильнее говорить об «истощении» или «утомлении» катода) прочитал здесь: http://naf-st.ru/articles/evd/evd05/ Оно возникает в результате недокала/перекала, а также при сверхэмиссии в импульсном режиме (восстановимое) и избыточной ионной бомбардировке при сильно высоком анодном напряжении, про мой случай не нашёл.
О! Уже ближе. Юрий Сергеевич про 3.7к писал...
А что графики? На схеме токи и напряжения показаны, всё лично мной измерено и совпадает с расчитанным. С практикой не поспоришь! В общем, я понял. Делаем одно и то же, просто разными путями, т.к. представление у каждого в голове своё. То, что я всё правильно расcчитал, подтверждает само работающее устройство (а уменьшение приведёнки не ведёт к лучшим результатам, скорее наоборот), а также совпадение токов и напряжений с расчётами. Просто я действительно потратил не один день на кропотливые расчёты и построения. Мнения могут быть с позиции поверхностной оценки, а если подзаморочиться и вникнуть, должно по-идее всё сойтись. Ещё раз благодарю всех поучавствовавших в моём проекте. Кто хочет для себя повторить - смелее! Реально всё опробовано, по деньгам не очень дорого, звук громкий и чистый. Единственное небольшое различие может возникнуть по напряжениям. Разница +/-10 В сильно на работе устройства не скажется (может отличаться из-за напряжения в сети и неодинаковости трансформаторов), токи должны соответствовать выбранным режимам. Измерил полный вес комбика: 3.5кг. Размеры 300х300х200мм. Толщина дерева 18мм. Остался вопрос. На какой громкости лучше производить запись - на максимуме, либо громкость следует уменьшить, увеличив уровень записи? _______________________________________________________________ PS Первый опыт для себя считаю удачным. Теперь можно задуматься над более мощным аппаратом для выступлений. ![]() Это сообщение отредактировал ZAQ - 10.12.2013 - 10:56 |
||||
|
Beermonza |
Дата 9.12.2013 - 20:45
|
||||
Unregistered ќткуда: ![]() |
Правильнее будет как я напечатал, а авторов статьи по ссылке не видно. Повторно цитирую книгу "Отечественные приемно-усилительные лампы и их зарубежные аналоги: справочник. - 3-е изд., перераб. и доп. - М.: Энергоиздат, 1981. - 456 с., ил." на странице 34: При использовании ламп в дежурном режиме (отсутствие токоотбора с катода) рекомендуется поддерживать напряжение накала на уровне 60-70% номинального значения. Эксплуатация ламп без токоотбора с катода повышает вероятность отравления оксидного слоя, что приводит к снижению эмиссионной способности. Эти процессы тем интенсивнее, чем выше напряжение накала ламп.
Не комментирую, ...это, ...в общем понятно что ![]() Работающее устройство подтверждает только то, что оно работает, а как качественно - это вопрос другой. Трактор тоже работает, но он не породистый формульный болид. А-то звучит как "у меня работает, значит вы ошиблись все". Нет? ...отлично. |
||||
|
ZAQ |
Дата 9.12.2013 - 20:50
|
||||
Unregistered ќткуда: ![]() |
Я такого не сказал.
Согласен, я как раз динамическую картинку рисовал... Вроде до меня начало доходить, что имелось ввиду... Напряжение на второй сетке в динамике до пиковых значений при динамическом изменении анодного тока не скачет, здесь конденсатор в цепи второй сетки препятствует этому. Не может он через резистор за пол-периода зарядиться или разрядиться, поэтому напряжение на второй сетке в динамике будет таким, каким его выставишь в статике, то есть практически постоянным. Вот если бы конденсатора не было бы, тогда, да - напряжение и ток второй сетки сильно бы зависели от анодного тока, как это показано на снятых характеристиках. Опять же, практика это подтверждает. Это сообщение отредактировал ZAQ - 9.12.2013 - 21:55 |
||||
|
Beermonza |
Дата 9.12.2013 - 22:40
|
Unregistered ќткуда: ![]() |
Использование выходного каскада несимметрично по входу, средний ток второй сетки изменяется в зависимости от амплитуды сигнала. Другими словами длинная громкая нота увеличивает средний ток второй сетки, и конденсатор тут не поможет, падение напряжения на резисторе 10K понизит Uc2. Для мощных выходных пентодов и лучевых тетродов к питанию второй сетки нужно подходить более внимательно. Составной блок питания - наше всё. Резистор во второй сетке максимум 1К, тогда режим будет стабильный. И ёмкость нужна порядка 10-22 мкФ.
|
|
ZAQ |
Дата 9.12.2013 - 22:55
|
||||||
Unregistered ќткуда: ![]() |
Спасибо, вроде всё понятно. Голубая прямая - это для перегруза, приведёнка около 1990 Ом. Мощность 4.87 Вт. Зелёная - без перегруза (мой вариант). Рабочую точку для неё я бы выбрал 55мА (смещение -17.5В). От неё в динамике размах будет до 110 мА, что не выходит за оранжевую область. Приведёнка 5.6к. Максимальный уровень входного сигнала в пике около 10.5 В (7.4 В rms). Выходная мощность RMS 8.5 Вт. Что не так?
В более мощном аппарате это учту. БП будет дороже. Ёмкость 10-22 мкФ это вкупе с резистором 1К, как я понял. В данном проекте меньше 10к никак, либо доп. обмотка нужна.
Я думаю, асимметрия небольшая, поэтому сильного изменения не будет. Я лупил непрерывно аккордами по струнам со всей дури - очень громкий звук, лампа без изменений на цвет, напряжение 125В, как вкопанное. Это сообщение отредактировал ZAQ - 10.12.2013 - 10:57 |
||||||
|
Beermonza |
Дата 9.12.2013 - 23:25
|
Unregistered ќткуда: ![]() |
ZAQ, не могу знать, что там с амплитудами по входу. График показывает ток анода в перегрузе, вторая сетка ведёт себя аналогично. Работает, нравится, и забей
![]() |
|
ZAQ |
Дата 9.12.2013 - 23:40
|
Unregistered ќткуда: ![]() |
Я уже писал, что когда тестил оконечник отдельно, при большом уровне сигнала с предусилителя действительно был перегруз. Лампе, наверное, было плоховато в тот момент. Звук был противный - тут хочешь - не хочешь, убавишь входной уровень, что я и поспешил сделать. Сейчас с применяемым предварительным каскадом на одном триоде такого нет на максимуме. Вот и хорошо. Пожалуй, так и оставлю, раз работает. Но советы получил не зря, и впредь буду рассчитывать на то, что кому-то нужно будет перегружать оконечник...
Это сообщение отредактировал ZAQ - 10.12.2013 - 10:58 |
|
ZAQ |
Дата 11.12.2013 - 10:48
|
Unregistered ќткуда: ![]() |
Несколько фоток расположения внутри, чтобы конструкция была понятна:

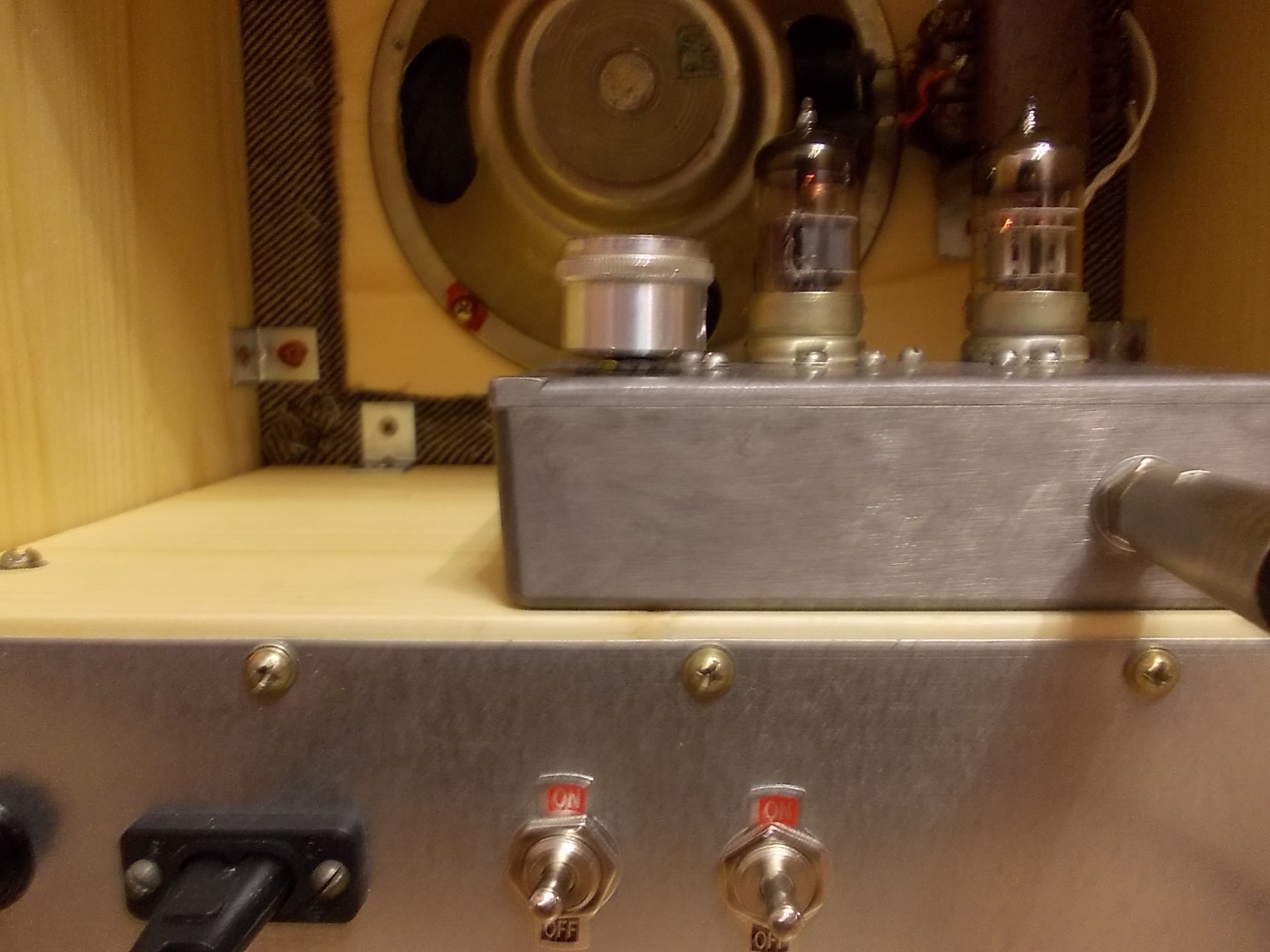

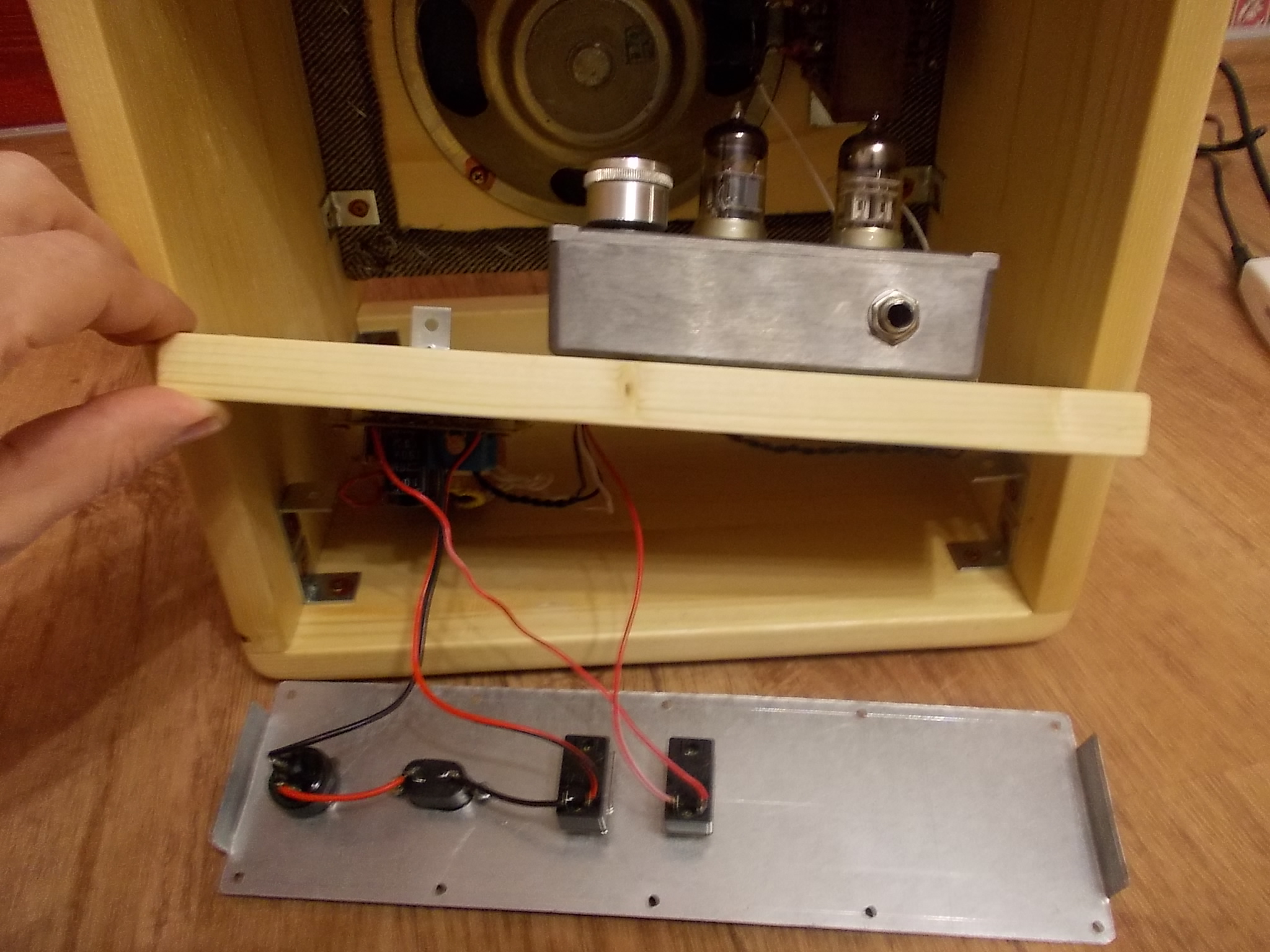

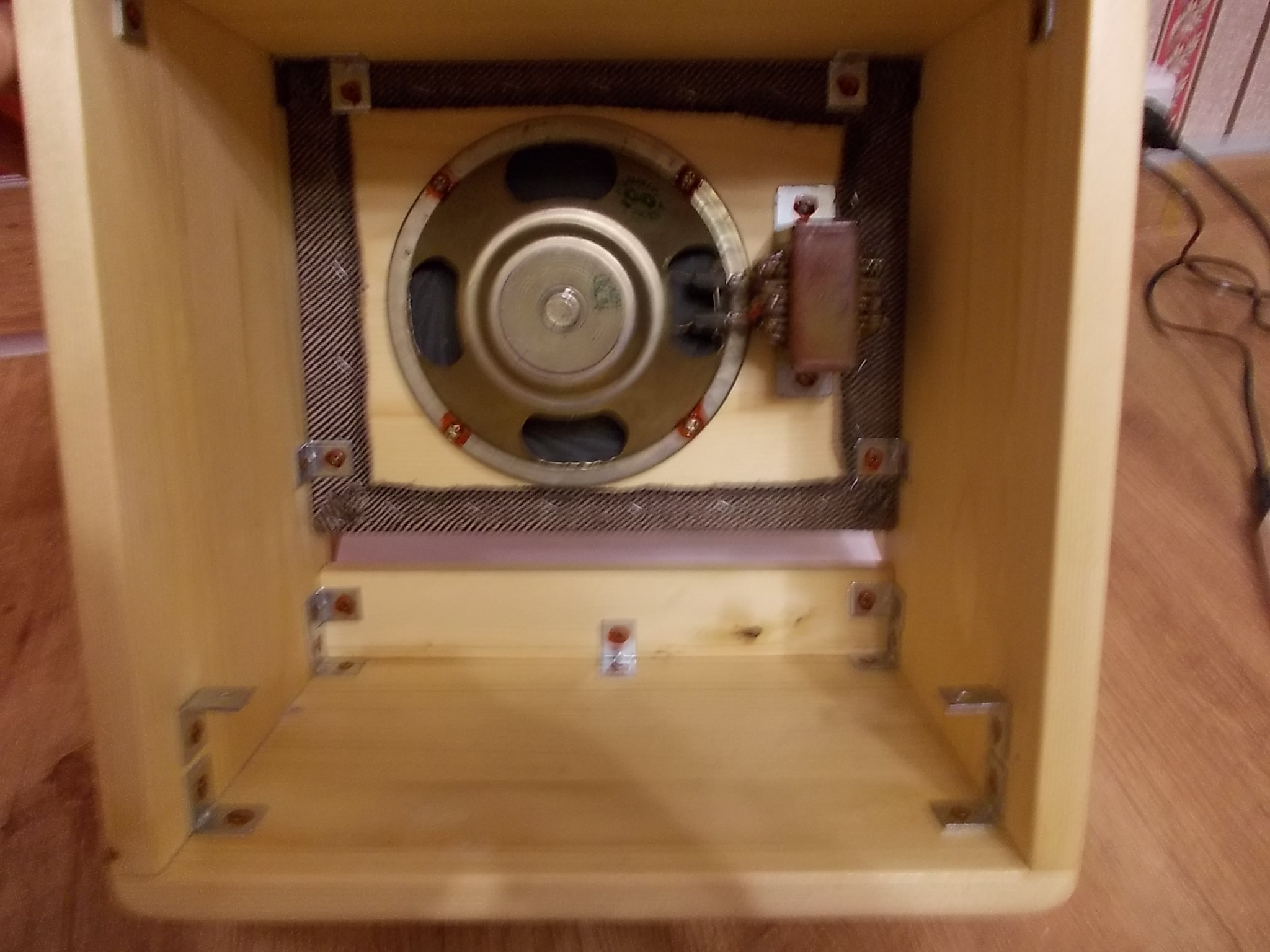

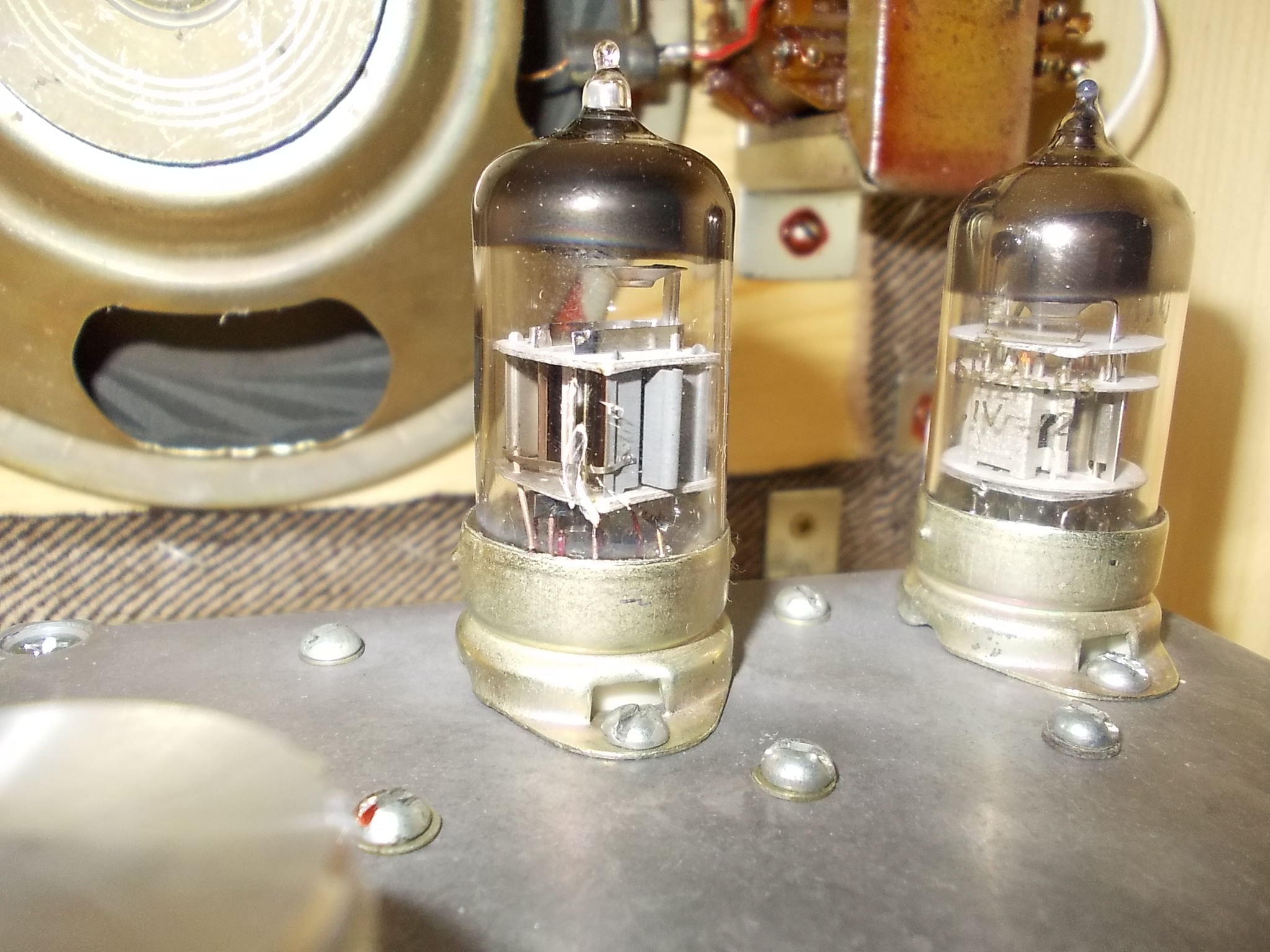

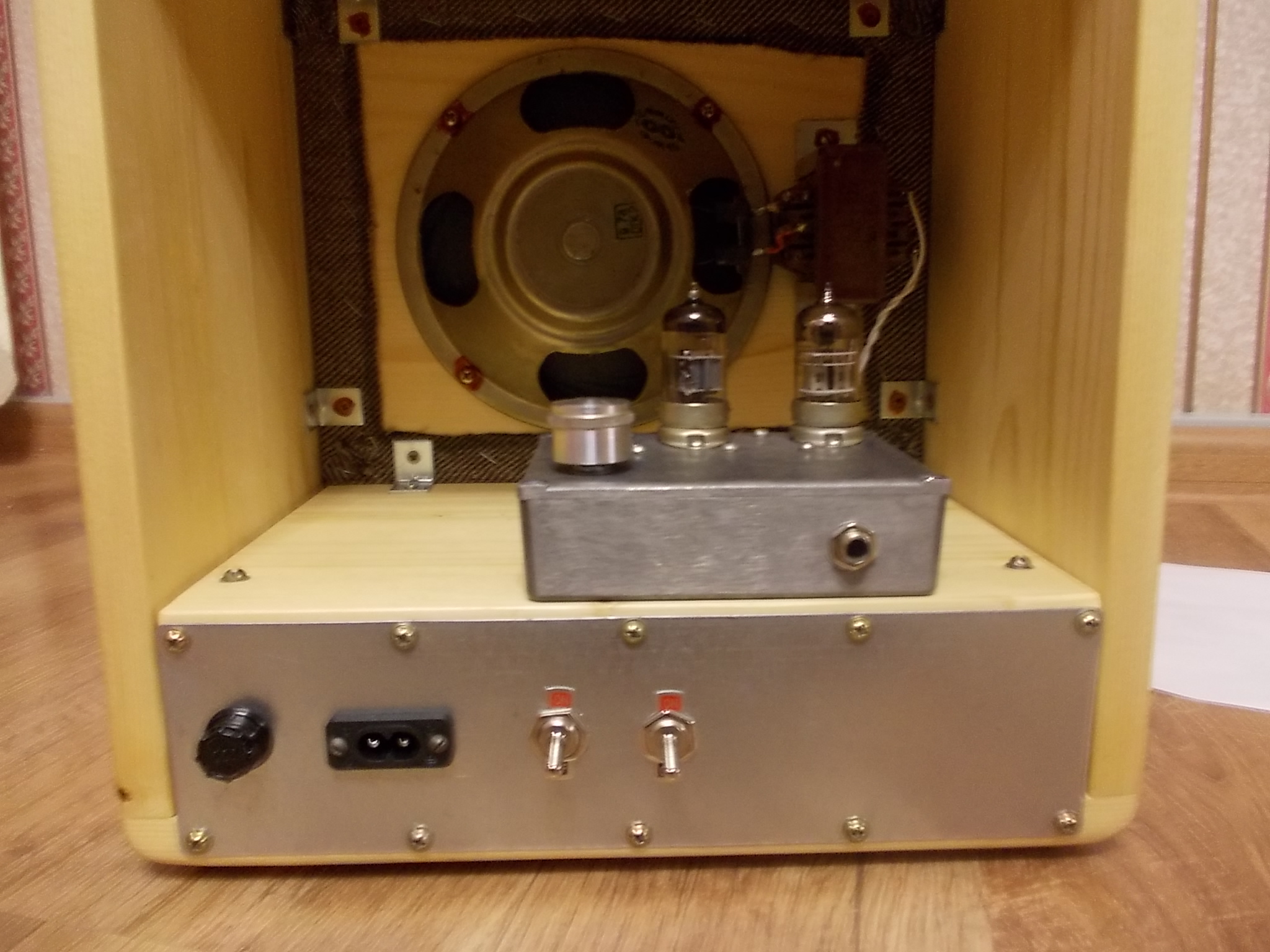

![]() img-2872-376156a05f.jpg Все шурупы промазаны краской, чтобы самопроизвольно не выкручивались от вибрации. ![]() img-2873-4ce31cec47.jpg Как и говорилось уже, всё собрано на съёмной панели, которая крепится двумя винтами с гайками и двумя шурупами. ![]() img-2874-0565cd0ca9.jpg Аппарат собран и готов к проверке. ![]() img-2875-3a168aa446.jpg Лампы в работе. Как видно, кроме накала никаких посторонних нагревов. В будущем они будут закрыты экранными колпаками. ![]() img-2876-93a35ae430.jpg Играю. Примеры звука могу записать, если интересно. Это сообщение отредактировал ZAQ - 11.12.2013 - 10:50 |
|
ZAQ |
Дата 11.12.2013 - 14:32
|
Unregistered ќткуда: ![]() |
Вот, попробовал записать кое-что. Конденсатор, который стоит параллельно первичке трансформатора, по ходу, звук нормализует. Записал сэмплы с конденсатором и без. Без конденсатора звук чуть по-громче, при этом больше разной грязи и звук не интересный (даже играть не хочется на таком звуке, всё равно, что в линию получается), с конденсатором всё по-другому. Использовал эффекты из своих проектов: Pure Tremolo и Sweet Sleet.
Присоединённый файл ( Кол-во скачиваний: 40 ) ![]() |
|
Beermonza |
Дата 11.12.2013 - 14:50
|
Unregistered ќткуда: ![]() |
Хм..., ТБ нарушается, когда силовой трансформатор и высоковольтные узлы прячутся в деревянной коробке плотно, тем более из легковоспламеняющихся пород. Надо учесть на будущее: все силовые трансформаторы и лампы должны быть расположены на металлическом шасси.
|
|
ZAQ |
Дата 11.12.2013 - 15:52
|
||
Unregistered ќткуда: ![]() |
Понял. PS а чем - нибудь негорючим, наподобие асбеста можно проложить? А то с металлом много проблем потом... Это сообщение отредактировал ZAQ - 11.12.2013 - 16:32 |
||
|
Diamontius |
Дата 11.12.2013 - 16:37
|
Unregistered ќткуда: ![]() |
Короб должен быть продуваемым что бы осуществлялся теплообмен. Не нужен там асбест, там же не сварочный трансформатор. и не мощный усилитель.
Это сообщение отредактировал Diamontius - 11.12.2013 - 16:38 |
|
ZAQ |
Дата 11.12.2013 - 16:52
|
Unregistered ќткуда: ![]() |
Есть там щелки спереди под панелью. Это где твид, там плотно прилегает. Для возгорания - наоборот приток воздуха - катализатор. Нет доступа воздуха - всё, погасает. Но дело не в этом. ТБ есть ТБ, это я немного не предусмотрел, а Beermonza, молодец, заострил внимание.
![]() PS есть специальные огнеупорные краски, а также жидкое стекло+бура. Я думаю, что это выход. Это сообщение отредактировал ZAQ - 11.12.2013 - 17:19 |
|
Diamontius |
Дата 11.12.2013 - 17:25
|
Unregistered ќткуда: ![]() |
Циркуляция воздуха в любом электротехническом устройстве должна быть, особенно там где есть трансформатор. А про приток воздуха или его нет это Вы загнули
![]() |
|
Beermonza |
Дата 11.12.2013 - 18:49
|
Unregistered ќткуда: ![]() |
ZAQ, как вариант - верхняя крышка от ИБП системника ПК, в мастерских может быть полно, ...я вообще за 200 р. купил новый ИБП ATX 150W под питание дрели. Вот верхнюю крышку порезать ножницами по металлу и подложить под всю конструкцию. Вообще просится короб шасси побольше, в нём смонтировать все детали вообще без монтажных колодок. Из такого шасси будет выходить только провод для динамика и всё.

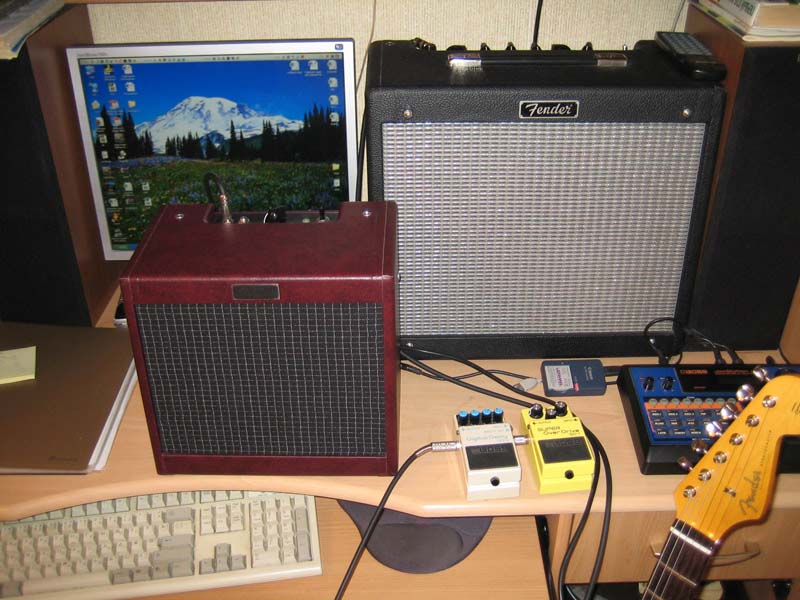

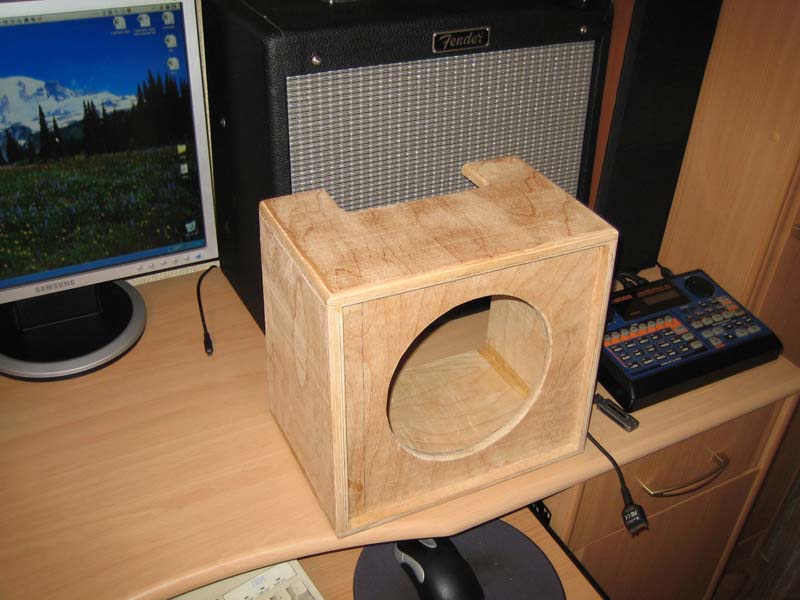

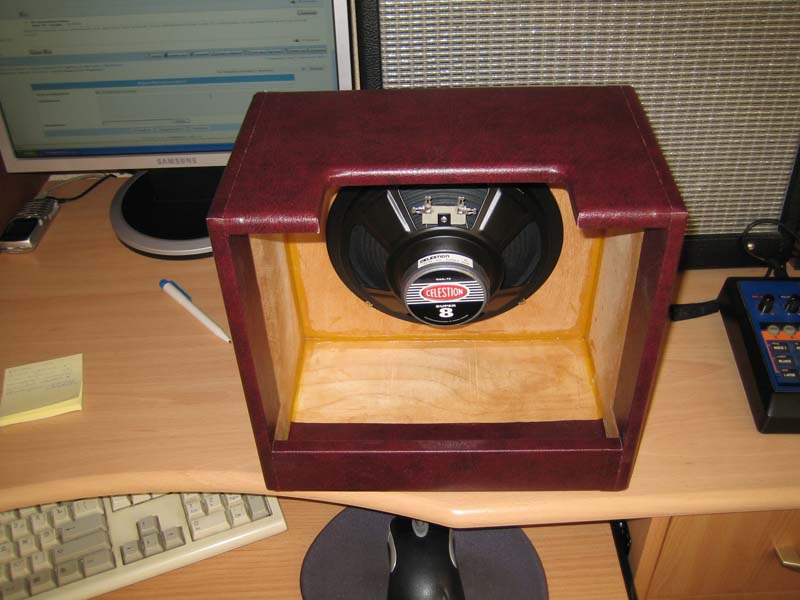

На Gtlab.net есть такие показательные фото: ![]() img-2877-9a8ab24712.jpg ![]() img-2879-7cea67cc51.jpg ![]() img-2878-8e6f1776e9.jpg ![]() img-2880-91d3663fde.jpg ![]() img-2881-910362fa7b.jpg ...в общем, классика жанра. Стоит попробовать. Это сообщение отредактировал Beermonza - 11.12.2013 - 18:56 |
|
ZAQ |
Дата 11.12.2013 - 20:23
|
Unregistered ќткуда: ![]() |
Я видел, но было интересно в G0473 собрать, чтобы усилитель был отдельно от трансформаторов экранирован. Я такое решение в одной древней книге подсмотрел, там также усилочек отдельно в алюминиевом корпусе внутри ящика был, только, наверное, не вспомню сейчас, в какой точно. Лампы вниз мне не нравится, тепло поднимается именно вверх (греет монтаж). Моё мнение - лампа, как и человек, когда отдыхает - лежит в упаковке, когда пора на работу - нужно встать на ноги.
![]() Когда соберусь делать большую однотактную голову, нужно будет ещё поломать голову над конструкцией, помимо схемы, извиняюсь за каламбур... Хочется почитать комментарии по звуку, почему-то одно всего скачивание на данный момент... Звуковуху и микрофон нормальные пока не приобрёл, поэтому писал (делал запись, а не то, что некоторые подумали), как обычно, чем есть. Это сообщение отредактировал ZAQ - 11.12.2013 - 20:28 |
|
![]() |
![]() ![]() ![]() |
