только что взял в руки и попробовал: железная линейка по бокам притягивается, но не очень сильно - лёгким движением руки отрывается. Ну а в металиеской трубе со стенкой 2мм магнитного поля нету вообще. Может и есть немножко ( компаса под рукой не было ) пробовал с той же линейкой - не реагирует...

Допустим, что такая система и не гасит полностью магнитный поток, за то очень удобно что магниты уже держатся сами и без клея, а из прямоугольной трубы такое сделать очень легко :-)

Я поднял вопрос только с тем, чтобы переключить начинающих с полностью пластиковых систем хотя бы на Вашу. Чем ближе сечение магнитопровода к сечению магнитов тем лучше для устранения внешнего магнитного поля и лучше распределение потока в зазоре.

Ваша конструкция на порядок лучше той, что ранее демонстрировалась в видео по сбору магнитной системы из пластика. Незначительное поле вполне терпимо.

Тем, кто будет повторять конструкцию на основе полосок оцинкованного металла, нужно навивать больше слоёв.

Внешнее магнитное поле само собой. А Я считаю что больше толщина набора магнитов больше будет индукция и больше будет ЭДС наведённая в ленточке, меньше потребуется коэффициент усиления и тем самым меньше будет шумов. Мне идея нравится. Сегодня заказал магниты 48х4х4 и к ним стержни 7х10 мм 10 штук и 7х20мм столько же . Только рамку буду делать толщиной 5 или 6 мм. Замкнутый магнитный магнитный поток тыльных сторон магнитов дадут прирост мощи. Мне конструкция нравится. Дайте время придут магниты Я сделаю.

Не совсем. �ндукция не может расти бесконечно, она упрётся в паспортные данные и в габариты конструкции. Большие габариты - падение ВЧ при съёме с дистанции. Нужно знать золотую середину, или нащупать её опытным путём. �значально магнит имеет достаточную силу, её просто нужно не растерять с помощью хорошего магнитопровода. Плюс, обезопасить окружающее оборудование от сильных полей, всё "одним выстрелом".

Чувствительность Вы можете повысить за счёт использования более тонкой ленты, а э.д.с. за счёт использования двух лент. Чем легче и гибче лента, тем точнее съём.

Слишком длинные ленты вносят в съём большие искажения, лучше следовать классическим габаритам.

А железный корпус с прорезями тоже замыкает магнитный поток и наверно даже лучше чем рамка. В суме с рамкой уже получается то что нужно.

Вот в голову пришла мысль: если вы делаете громкоговорители, то может быть попробуете в будущем сделать ленточные пищалки ? Принцип тот же, толко габариты по больше. Читал в интернете мол очень хорошие пищалки получаются... Есть ещё такие так называемые резонаторы Хэйла ( мониторы Адам ) работающие по тому же принчипу...

Ну так вспомнил не по теме :-)

ajanonis Это на первый взгляд не по теме А в общем то очень даже по теме. Подключаеш звук от колонки, с ВЧ фильтра например или от генератора (ЗГ) через понижающий транс и тестируй свой микрофон на отдачу.
http://ky3ne4ik-in.livejournal.com/3761.html#cutid1

Это сообщение отредактировал yurkov - 24.09.2014 - 22:42

Ленточные пищалки очень хороши. Adam'ы с ними работают великолепно.

Не совсем. �ндукция не может расти бесконечно, она упрётся в паспортные данные и в габариты конструкции. Большие габариты - падение ВЧ при съёме с дистанции. Нужно знать золотую середину, или нащупать её опытным путём. �значально магнит имеет достаточную силу, её просто нужно не растерять с помощью хорошего магнитопровода. Плюс, обезопасить окружающее оборудование от сильных полей, всё "одним выстрелом".

А какое может быть магнитное насыщение сердечника от наших магнитов 50х4х4 или 50х5х5? Мизер. Я за большие магниты и уже убедился в этом сделав три тренировочных капсуля. Я про большую максимально возможную индукцию говорил но никак не большую широкую и длинную ленточку.

Вы в контексте так выразились, я понял, что вы имеете в виду остаточную индукцию магнита, измеряемую в тесла (Тл), она проще называется "силой", или "поток", так же в тесла или сцепление в килограммах на законченное изделие. Так вот, железо и тем более сталь в большинстве своём в конструкциях любительских, не обладает достаточным сечением чтобы распределять поток неодимовых магнитов. Это для керамического магнита достаточно полоски с сечением до 10 раз меньшим чем у магнита, а с неодимом нужно сечение адекватное ему самому, и более, если это не железо, а сталь. То, что видно в магнитной системе динамиков - это конструкция не тянущая такой же неодимовый магнит, вместо керамического. Поэтому магнитопровод для ленточника нужно делать из железа (мягкого), и как можно толще. Подойдут, например, сердечники от реле.

Про ленточку уже в довесок для всех, тема ведь собирательная.

Вот подходящий материал для магнитопроводов или полюсников, продаётся в строительных магазинах по наименованию "уголок стальной". Мягкая сталь, толщина около 5 мм:



Это сообщение отредактировал Beermonza - 24.09.2014 - 23:23

Реально подойдёт даже конструкционная мягкая сталь? � её нужно выбирать толщиной больше, чем если бы то была электротехническая сталь, даже толще самих магнитов, так? То есть, чем толще, тем лучше?
На фото: http://diyfactory.ru/forum/index.php?showt...indpost&p=26494 вроде бы такая же сталь, около 5мм, гибкая стальная полоса по-моему...
От реле ведь посильнее железо будет, где только такую релюху ненужную здоровую найти, а так-то простой стали хоть 50 мм толщиной без проблем доступно... Тут про напильники писалось, так это инструментальная сталь, которая может закаливаться. Так какая марка лучше подойдёт, например: сталь-45, или сталь-3, допустим? Может сталь-75ХМ? Если, к примеру, Э-12 достать проблема?
____________________
Помню, как-то давным-давно нужно было шарик от подшипника просверлить, чем только не пробовал - всё тщетно. Один опытный человек подошёл и сказал, что скорее сталь, из которой сделан шарик, просверлит сталь сверла... Ну я потом, просверлил, конечно, только перед этим, газосварщик мне "отпустил" закалку шарика, но жаль, после этого он был не такой блестящий и красивый...)))

Это сообщение отредактировал ZAQ - 25.09.2014 - 00:47

По поводу гигаомных резисторов: кроме гигаомного какие ещё номиналы встречаются? Думаю заказать немного для магазина. Срок изготовления только до 180(!) дней.

Пробежался по скачанным схемам Neumann...
В схемах микрофонов присутствуют 1 ГОм, 680 МОм, 560 МОм, 470 Мом, 220 МОм, 150 МОм, 100 МОм, 60 МОм и 30 МОм. Наиболее часто встречаются, это чисто мои наблюдения, 1 ГОм, 680 МОм, 560 МОм, 150 МОм, 100 МОм, 60 МОм и 30 МОм.

Это сообщение отредактировал burd-ig - 25.09.2014 - 19:47

burd-ig
Круто. А если посмотреть на те что наиболее популярны у клонеров?
PS: Сорри, что отвлекаю, по микрофонам я правда не в теме. Что у нас популярно? C12, U47, U67, U87? Какие номиналы в их схемах? Чтобы на весь список пока не распыляться и точно знать какой номинал в какой схеме.

U47 - 100 РњРћРј, 60 РњРћРј
U87 - 1 ГОм, 60 МОм
U67 - 400 РњРћРј, 60 РњРћРј
C12 - не нашел
РљРњ53 - 150 РњРћРј
РљРњ253 - 150 РњРћРј, 30 РњРћРј
Рњ50 - 150 РњРћРј, 100 РњРћРј
SM69 - 150 РњРћРј, 30 РњРћРј
Если добавить переделку "Октав", а это актуально, то 1 ГОм, 680 МОм, 560 МОм и 30 МОм. 680 МОм у Октав иногда меняют на 1 ГОм.

Это сообщение отредактировал burd-ig - 25.09.2014 - 21:34

Реально подойдёт даже конструкционная мягкая сталь? � её нужно выбирать толщиной больше, чем если бы то была электротехническая сталь, даже толще самих магнитов, так? То есть, чем толще, тем лучше?
На фото: http://diyfactory.ru/forum/index.php?showt...indpost&p=26494 вроде бы такая же сталь, около 5мм, гибкая стальная полоса по-моему...
От реле ведь посильнее железо будет, где только такую релюху ненужную здоровую найти, а так-то простой стали хоть 50 мм толщиной без проблем доступно... Тут про напильники писалось, так это инструментальная сталь, которая может закаливаться. Так какая марка лучше подойдёт, например: сталь-45, или сталь-3, допустим? Может сталь-75ХМ? Если, к примеру, Э-12 достать проблема?
____________________
Помню, как-то давным-давно нужно было шарик от подшипника просверлить, чем только не пробовал - всё тщетно. Один опытный человек подошёл и сказал, что скорее сталь, из которой сделан шарик, просверлит сталь сверла... Ну я потом, просверлил, конечно, только перед этим, газосварщик мне "отпустил" закалку шарика, но жаль, после этого он был не такой блестящий и красивый...)))

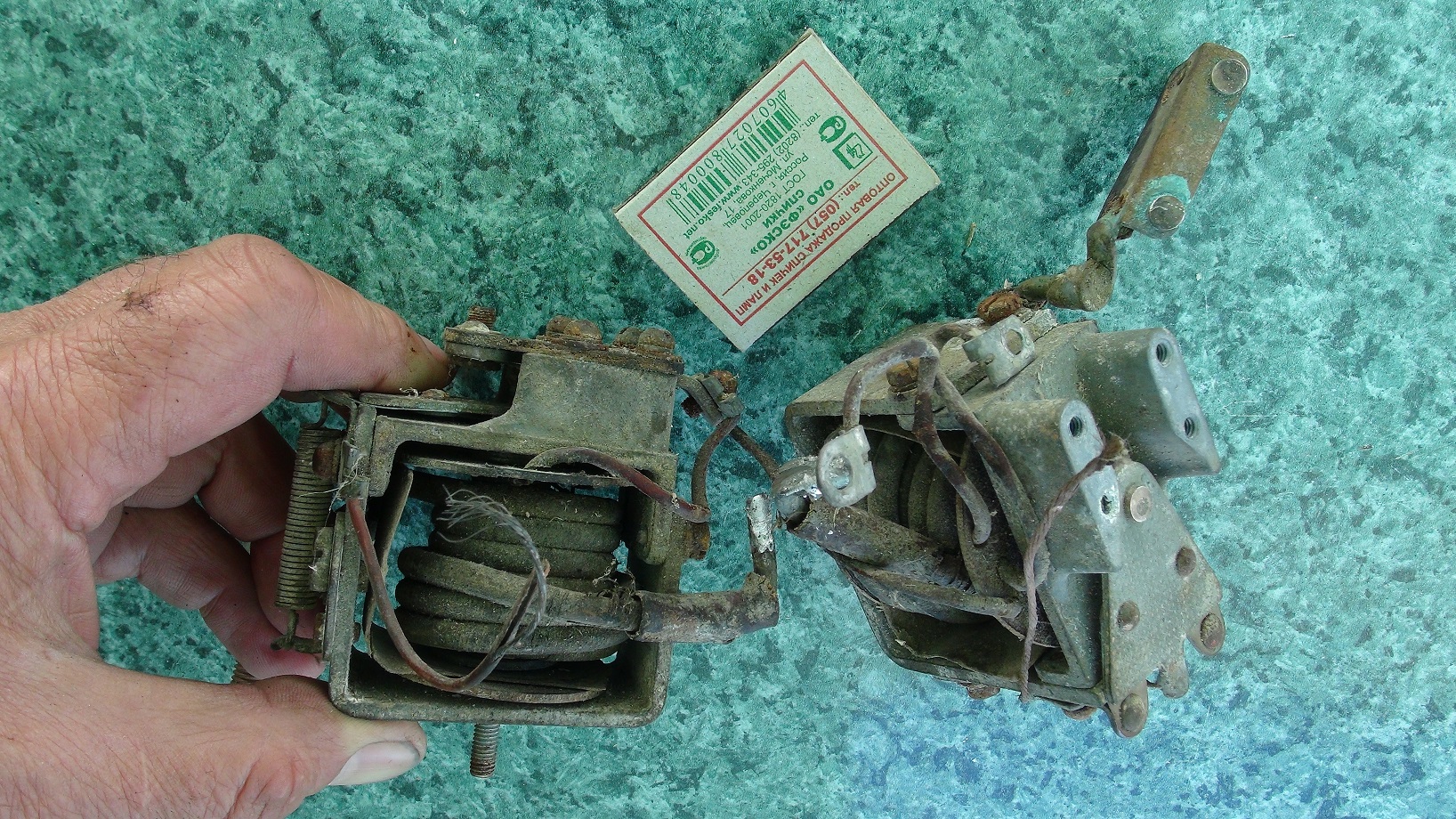

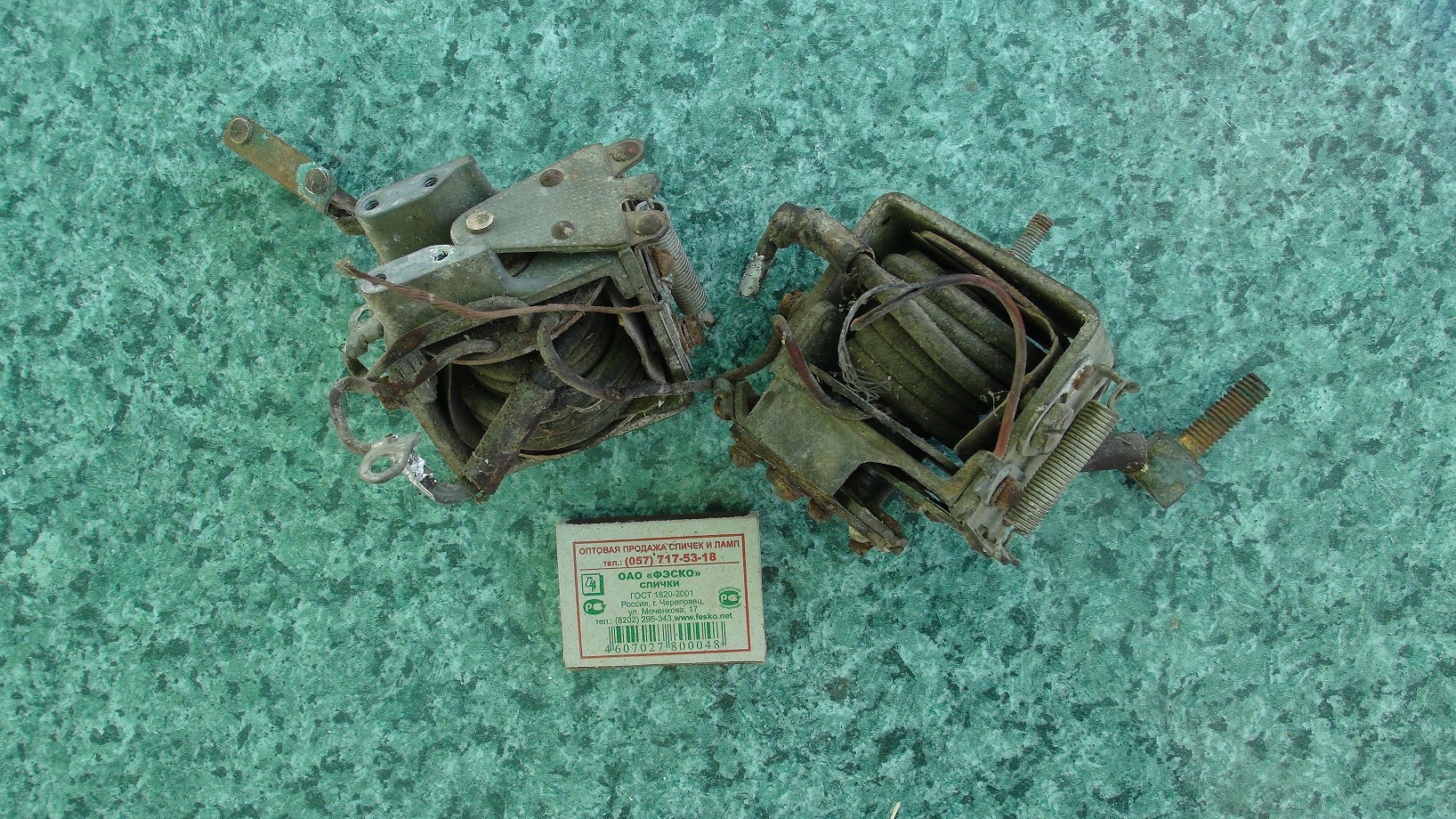

Сообщение натолкнуло на мысль. Пошёл и в тумбочке нашёл реле от регулятора зарядки постоянного тока катера, было что много лет работал автоэлектриком.

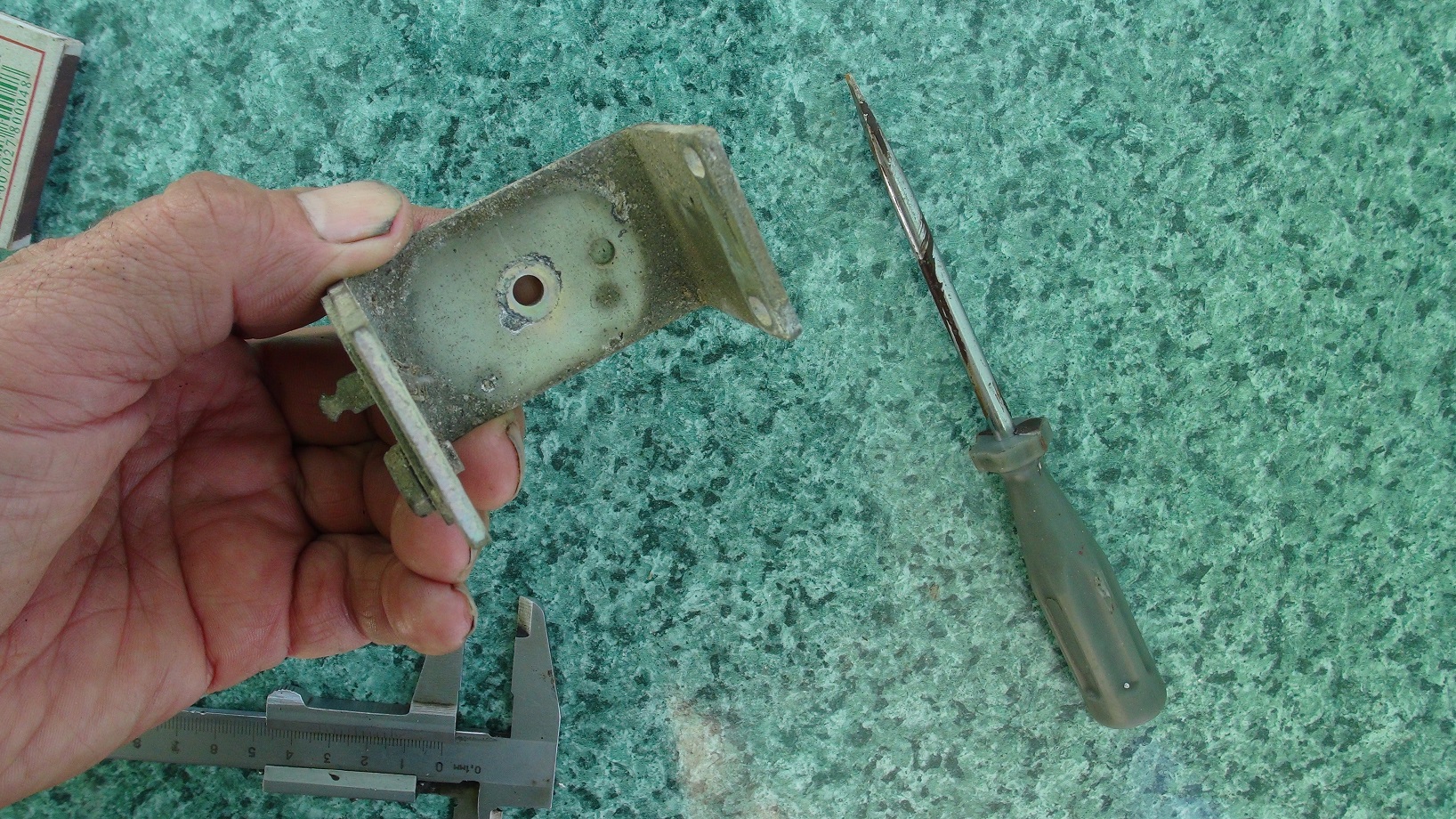

Разобрал толщина стали 3 мм

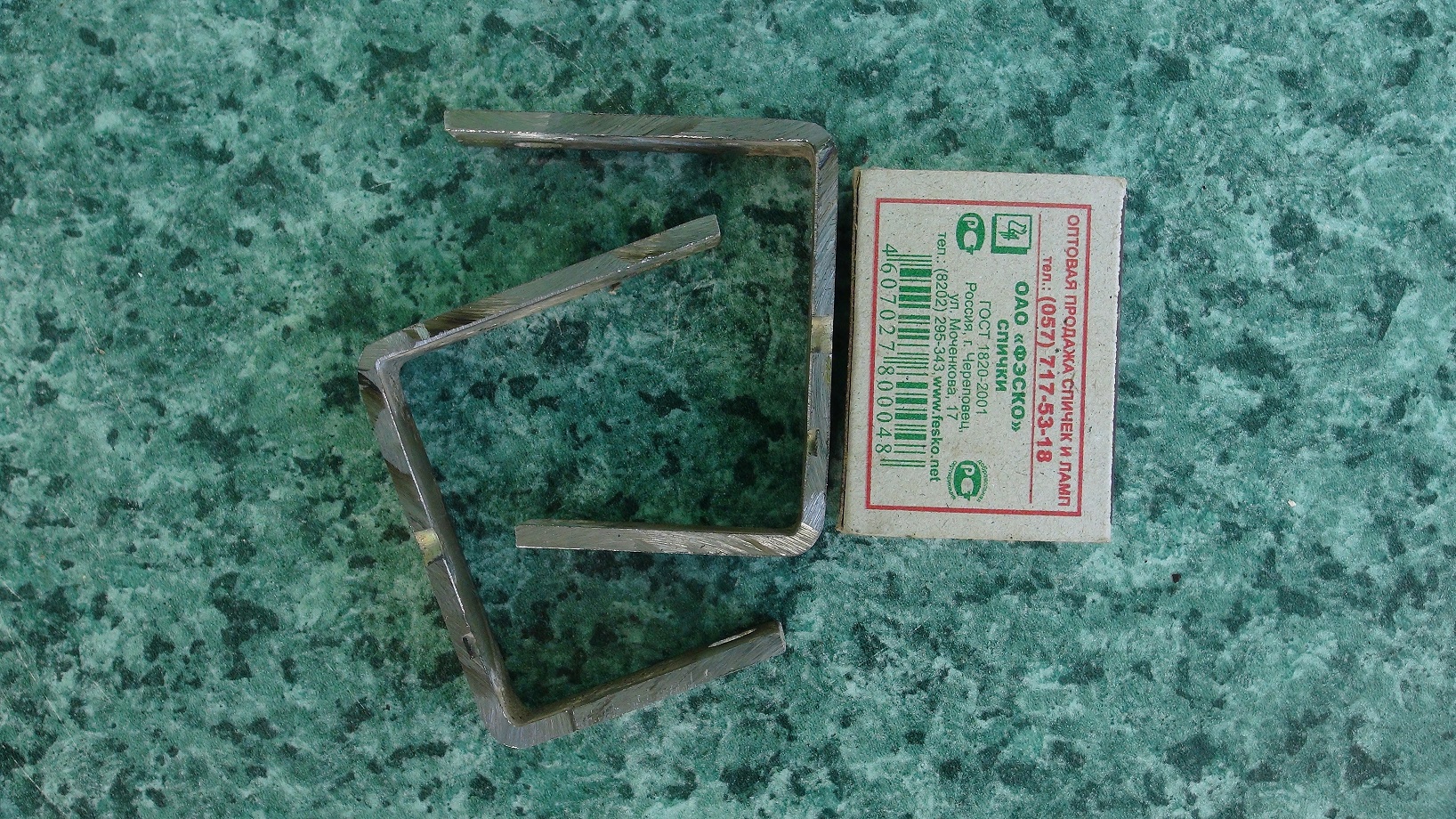

Распилил болгаркой повдоль

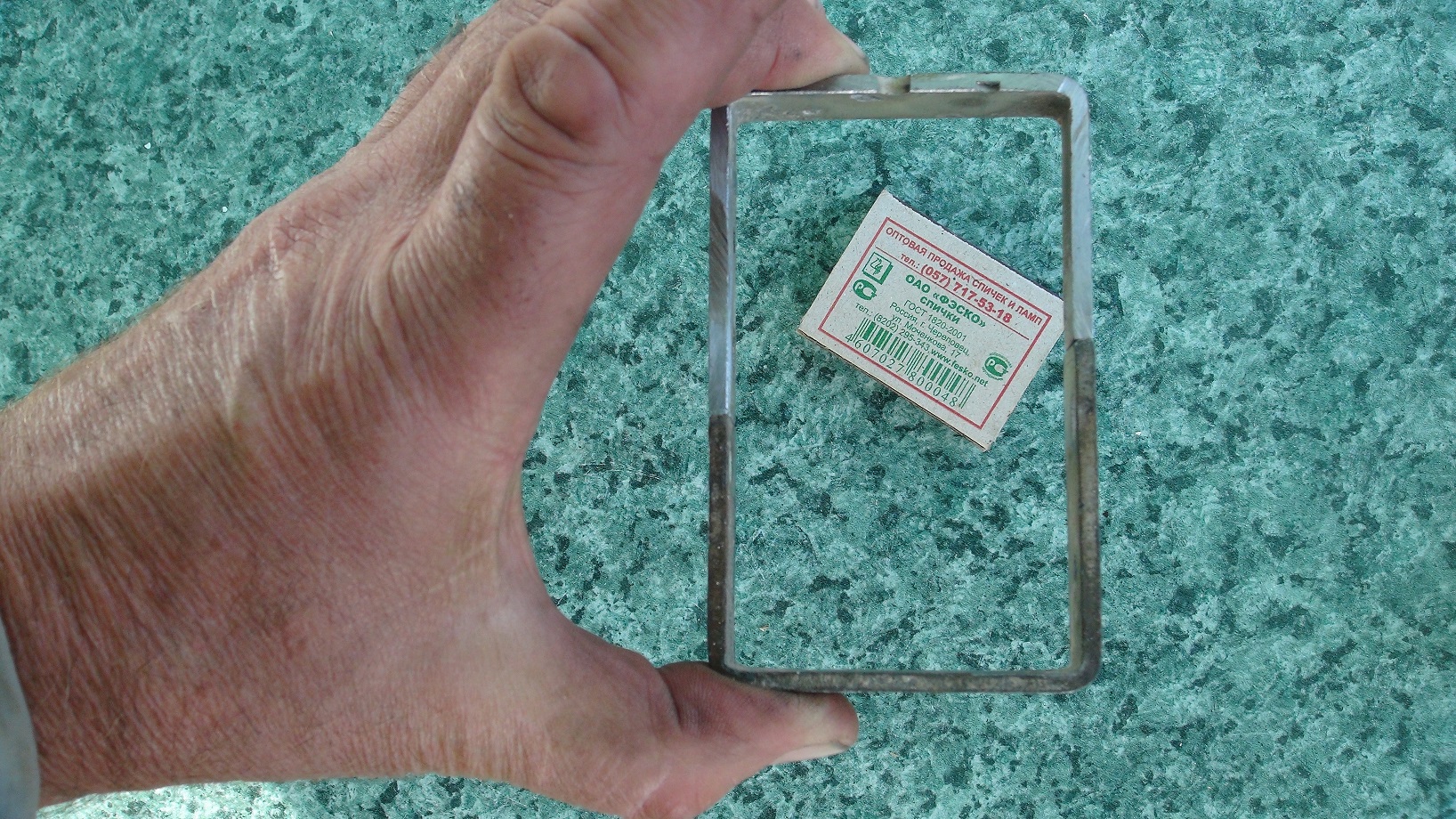

Можно состыковать так
Так лучше подойдет внутри в длину 55мм а в ширину можно раздвигать как хочеш. Это то что надо.

В принципе, 30 МОм не так актуально. У нас в Уфе они появляются периодически. Часто линейка резисторов заканчивается на 20 МОм. Можно и из двух набрать (как-то по 15 МОм покупал, разницы не заметил). Если в Москве живете, то мимоходом где-нибудь их по 2 рубля найдете, но хорошо, если будет и у вас в магазине. Подороже все остальное.

Это сообщение отредактировал burd-ig - 25.09.2014 - 21:30

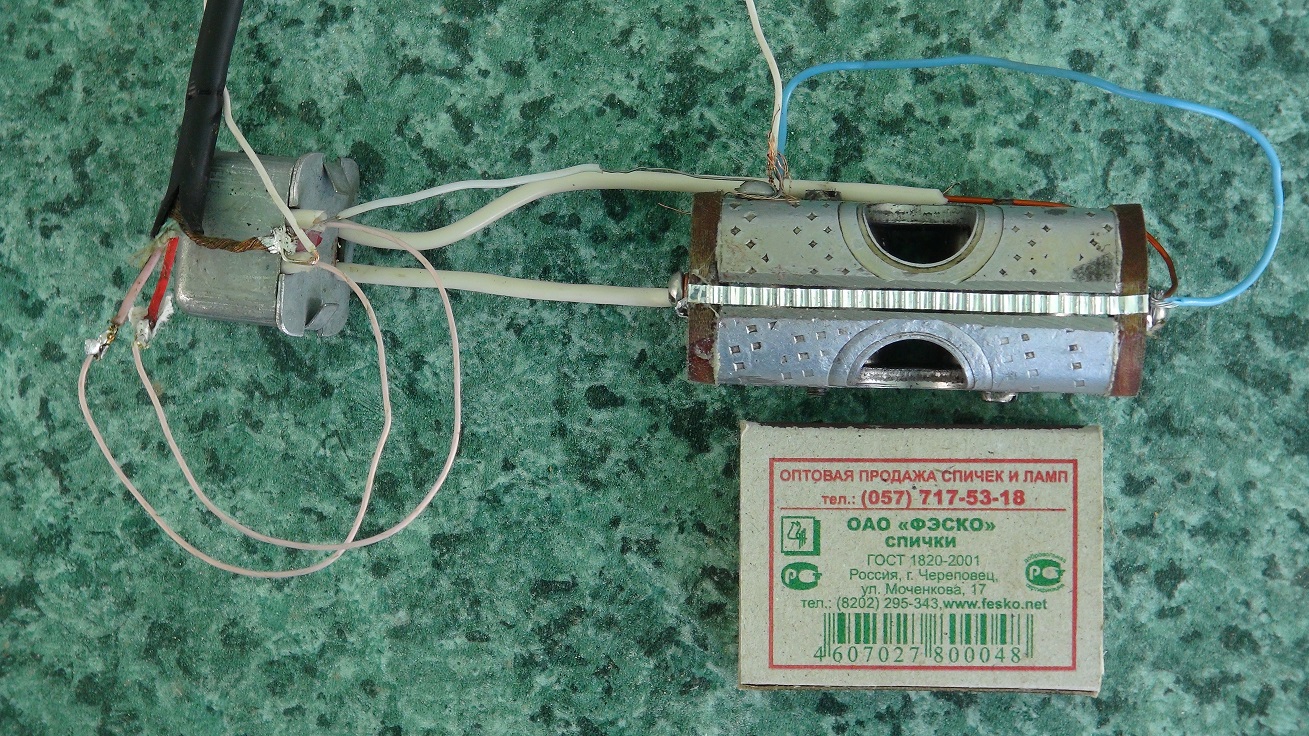

Новая работа в том же стиле сердечника но с "правильным" железом от динамиков 2ГД-40 img-3168-41be776b2f.jpg

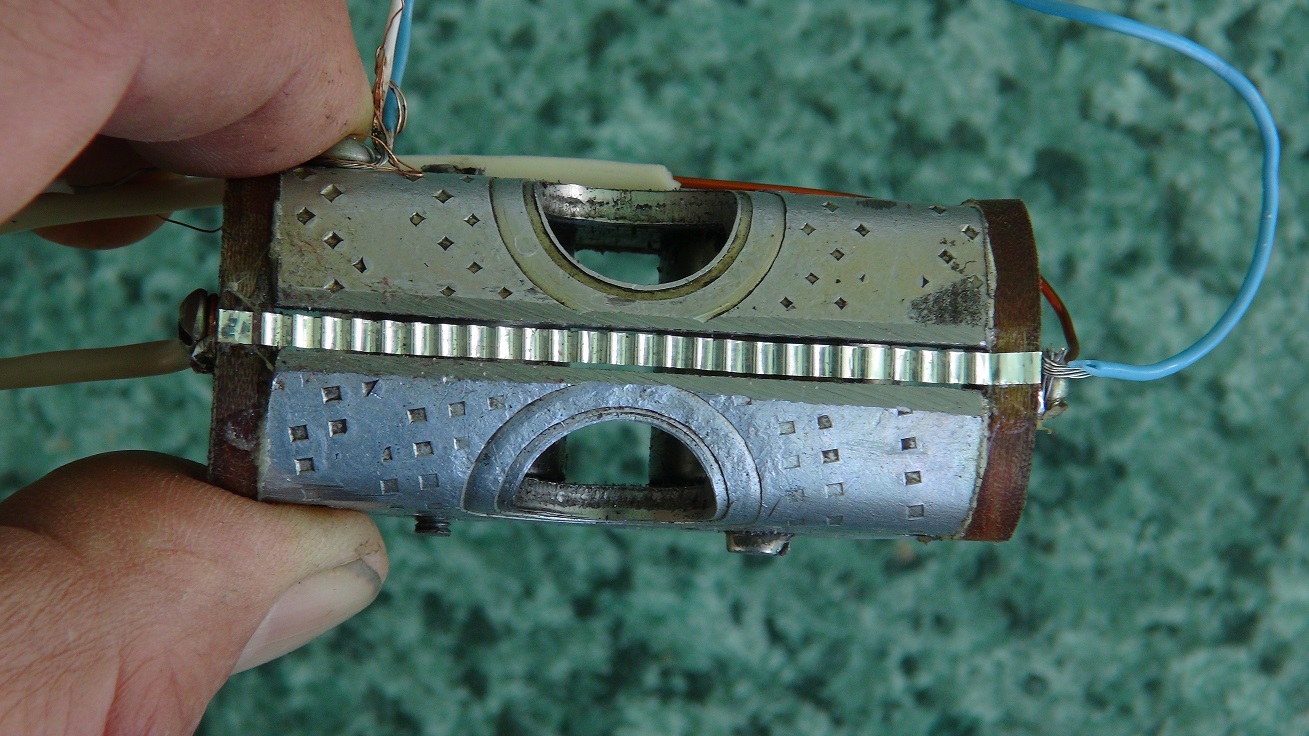

Научился ленточку аккуратнее делать с третьей конструкции img-3169-9c486ac759.jpg img-3170-a258b5f0d7.jpg

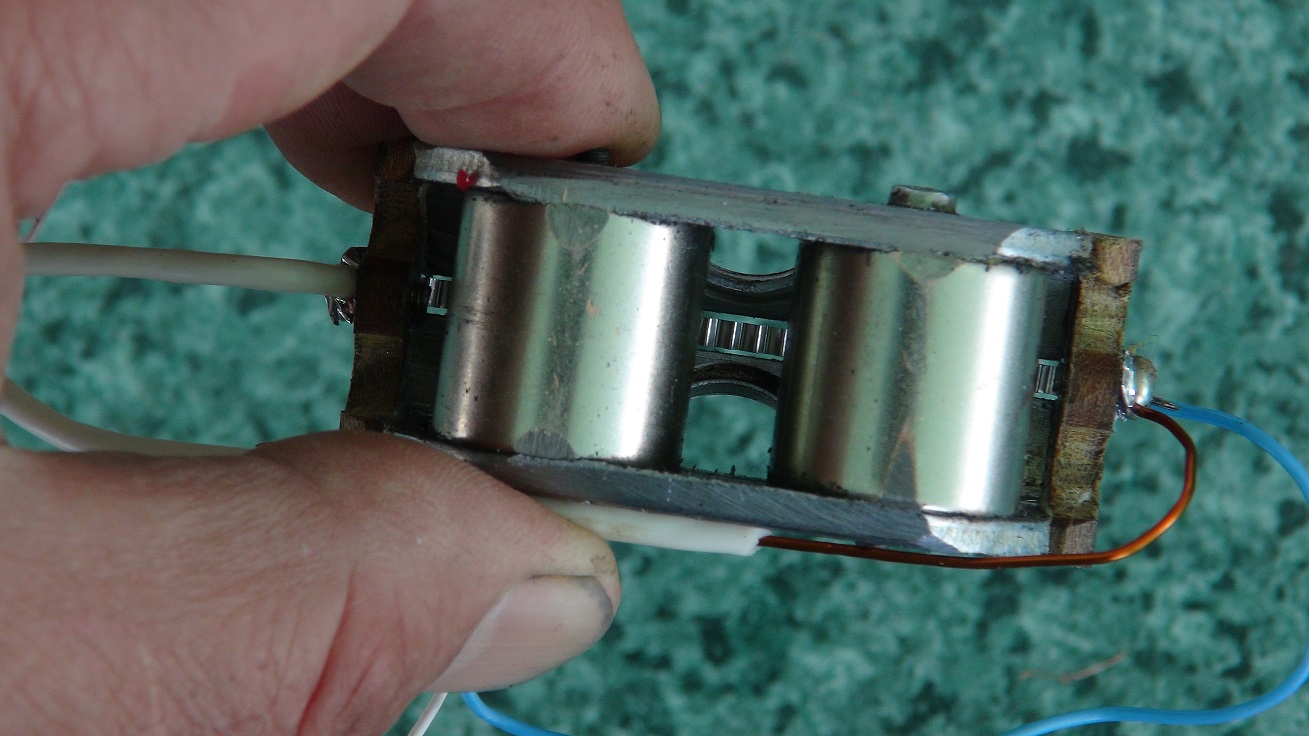

Вид с обратной стороны img-3171-b1893fa8b0.jpg

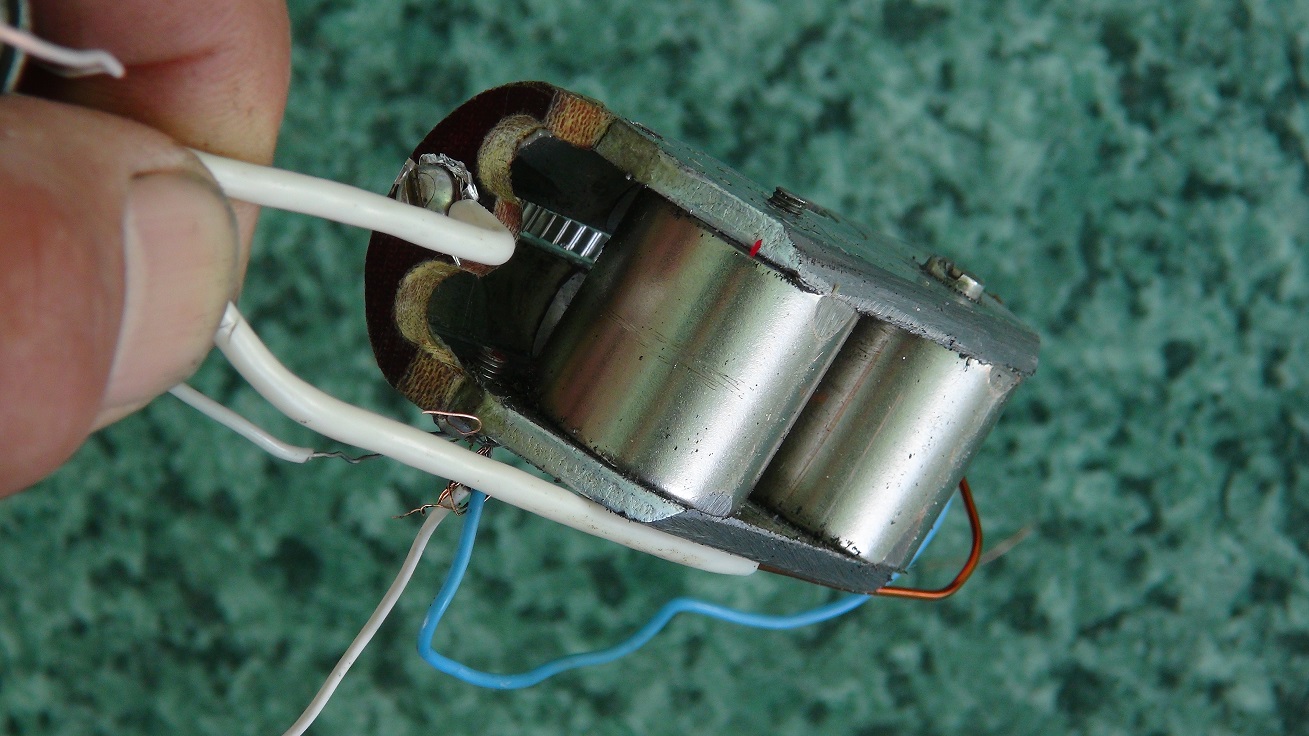

Подключение ленточки к трансу. img-3173-c0bdb2db08.jpg

Это сообщение отредактировал yurkov - 25.09.2014 - 21:40

Да, только диаграмма направленности - восьмерка, здесь будет не симметричная. Смотря какие задачи, конечно, но для MS записи уже не подойдет.

Thorn
Для популярных схем на 6Ж32П нужны 100 ГОм и 60 ГОм.
Мне кажется, что достать 150 МОм, 100 МОм и 60 МОм сложнее, чем 1 ГОм.

Это сообщение отредактировал burd-ig - 25.09.2014 - 21:59
