Я из мебельной трубы делаю стерео микрофоны. Одно из преимуществ - можно обойтись без болгарки. Отрезной круг на точильный станок и вперед!!!
По шумам, незначительно, но более толстые стенки лучше. Но уровень шумов по моим наблюдениям меньше на 1-2 дБ. Потом толстые стенки "съедают" размеры магнитопровода, а с мебельной трубой воздушный зазор с каждой стороны около магнитов 3 мм, что очень, даже!

P.S. Вся моя конструкция продиктована следующими пунктами:
1. Магнитопровод с воздушным зазором, без "ушей", так как это дополнительные пропилы в корпусе. По поводу скорости изготовления моего магнитопровода - 5 штук в течении дня с перерывами "на покурить".
2. Тип экрана - трубка, хорошо показал себя без дополнительных металлических сеток.
3. Трубка 25 мм. Компактность. Но в то же время возможность использования "магазинных" разъемов XLR. Нейлоновая сетка, то же не резиновая - опять таки диктует диаметр 25 мм. Верхняя заглушка микрофона - от этой же трубы. Подходит под некоторые стандартные ловушки.


Это сообщение отредактировал burd-ig - 2.06.2014 - 07:59

Полезная информация!!! Метчики и лерки для микрофонных стоек и ловушек:
http://www.bsi-instrument.ru/catalog.html?p=W6N28140
�скал, где только можно:
Метчик дюймовый 3/8'' 2-штучный 9ХС (16 ниток) UNC60
Оказалось в трех остановках от работы. Заказал на сайте, потом приехал за товаром. Сайт моментально отвечает на запрос.

Это сообщение отредактировал burd-ig - 5.06.2014 - 17:48

Вот набрал кучу модемов - решил посмотреть как выглядит спектр. Просто взял с оригинальными обмотками и тупо подключил в RME 800 ( вход в гнездо для наушников )
Весь спектр проходит, только у тонких сердечников чуть меньше низов.

С левой стороны исходной сигнал а с правой после транса

Вот любимый трас burd-ig SPEC LIN 632335


Присоединённый файл ( Кол-во скачиваний: 119 )

РќРёР·РєРёРµ :

Присоединённый файл ( Кол-во скачиваний: 84 )

Высокие

Присоединённый файл ( Кол-во скачиваний: 68 )

Другой потолще SPEC LIN 313302

Присоединённый файл ( Кол-во скачиваний: 72 )

� какой вывод?

Это сообщение отредактировал burd-ig - 6.06.2014 - 13:16

А тот с этого модема :

http://www.ebay.com/itm/Plug-Play-Internal...=item48674e6ec5


Присоединённый файл ( Кол-во скачиваний: 80 )

Ну выводы буду делать потом - ещё дам одному другу чтоб посмотрел как идёт спектр дальше
А так думаю что чем транс дороже, тем для ленточника хуже ( в плане низких )

Присоединённый файл ( Кол-во скачиваний: 95 )

Доброе утро,

вот недавно сделал нормальный корпус для ленточника из трубы толщиной 2 мм и засунул туда свою конструкцию с "дырявыми" магнитами.
Первые впечатления очень хорошие: магнитное поле наружу не выходит, а чувствительность с трансом от модема почти стандартная. Очень обрадовался что нету "ленточного" синдрома, то есть слишком много низких, a высокие из за дырявой конструкции уже звучат так как и у конденсаторника...
� ещё заметил интересную вещь: микрофон имеет высокую направленность по вертикали и это тоже неплохо ( прорези в корпусе по 1 мм шагом 3мм )

� ещё: у меня шаг гриля в корпусе и щелей на магнитах несовподает. Заметил что меняя положение конструкции в нутрии корпуса меняется величина высоких частот: чем больше щелей просвечивает, тем более высоких... Тогда нужно будет подобрать шаг прорезей так чтобы совпадало... А так микрофон сейчас уже вполне "вокальный" только желательно бы ещё уменьшить собственный шум, хотя и так он очень небольшой ... В голове уже лежит четырёх ленточный вариант ( две длинные ленты с креплением в центре )
А ещё ... отдал корпус чтобы подогрели до красного и потом медленно остыло - посмотрим будет ли какой эффект :-)

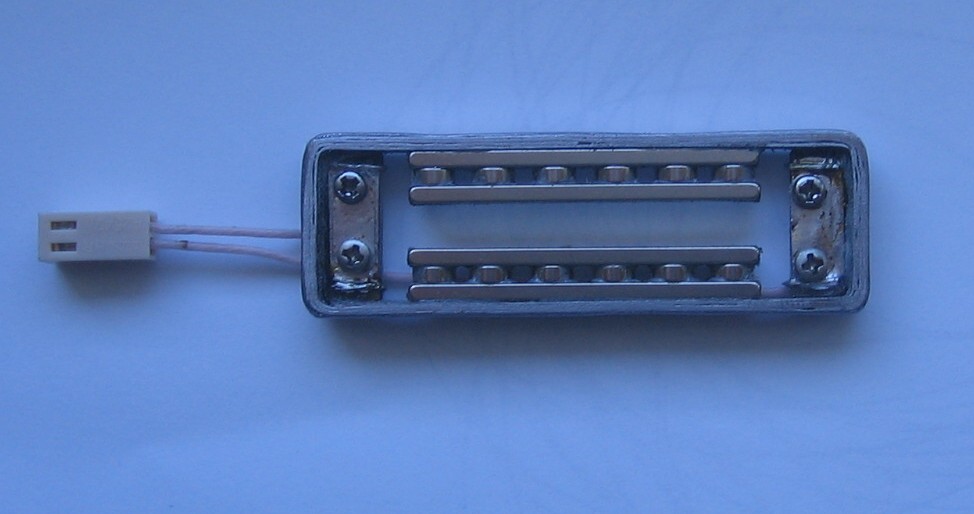

магниты 40 x 5 x 2 и магнитные таблетки 5 x 2 :

А можно послушать речь и паузу собственных шумов?

Пока ещё нет - я отдал корпус чтобы сделать наконечники и подогреть...
После недели или может позже всё соберу и выложу примеры.

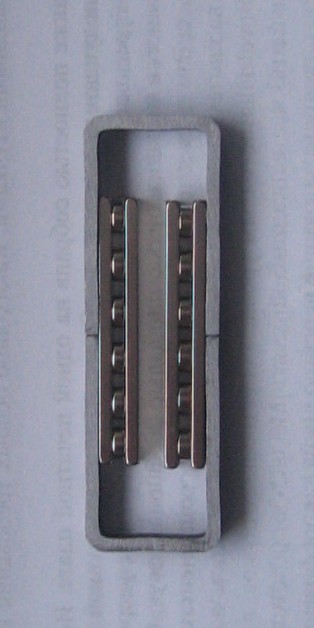

Вот магнитопровод сделанный из прямоугольной трубы 20х40. Не ожидал что так легко и быстро можно сделать. Только нужно станочек для болгарки очень точно настроить. У меня она торчала - сменил заводское соединение на подшипники и всё нормально

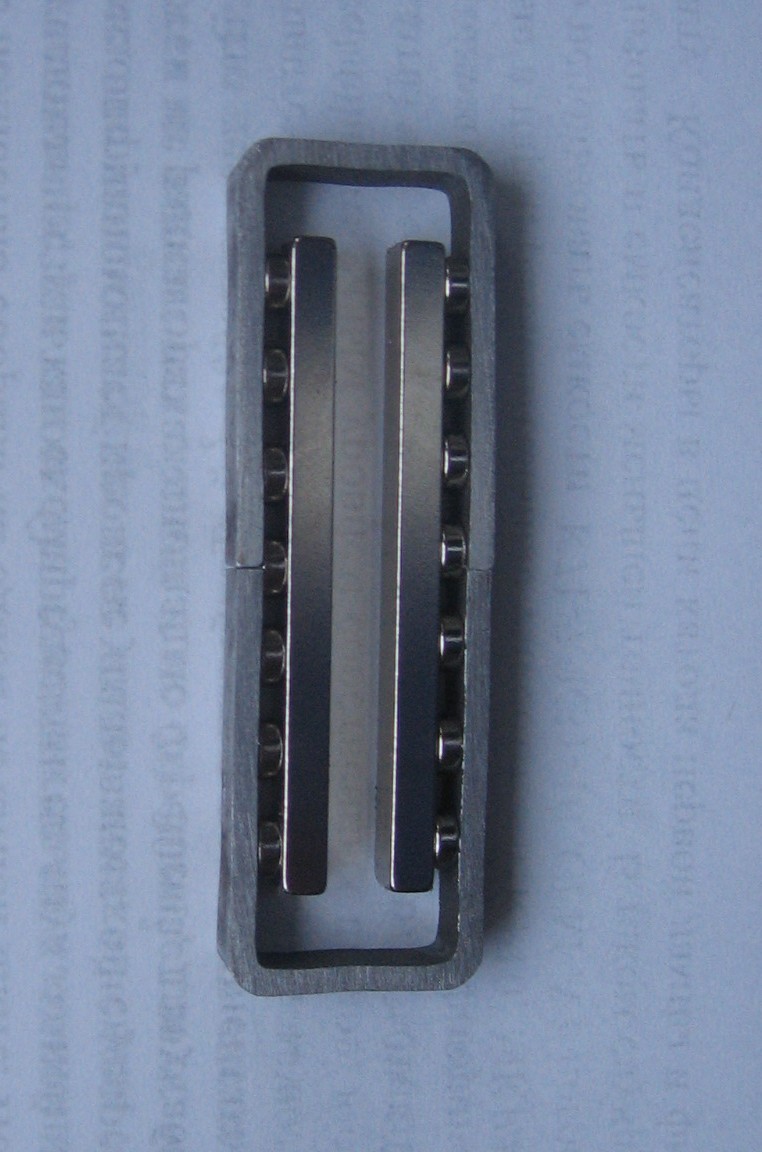

Тут куски магнитопровода и магниты держустя сами :

Ждем примеры!!!
А не пробовали обойтись только таблетками? Заманчиво как-то даже!!!

Это сообщение отредактировал burd-ig - 19.06.2014 - 15:11

Есть такие мысли: тут уже можно придумать вариантов сколько угодно, так как магниты есть любые ( кроме ромба ) ...
Вот если взять такие и вместе с таблетками строить многоэтажники:
http://www.powermagnetshop.net/block/290/m...30x4x1mm?c=2307

�ли взять длинные таблетки:
http://www.skymagnets.com/index.php?id_pro...oduct&id_lang=7

Только что возникла идея что можно делать эксперименты меняя варианты и даже не повреждая ленточку...

По второй ссылке мне пришла идея, вставлять в отверстия магнитопровода такие "штыри"
� вопрос по модемному трансу - как по сравнению с Edcore?

Это сообщение отредактировал burd-ig - 19.06.2014 - 16:12

А можно подробней - что за станочек и в чем именно заключается переделка?
Если можно, с фото.

с Edcore конкретно ещё не сравнивал, только так на слух сравнил свой старый микрофон с Edcore и новый с таблетками и модемным трансом: новый микрофон по шумам тоже самое а прозрачность и низы ... тут и корпус другой и конструкция иная...

"А можно подробней - что за станочек и в чем именно заключается переделка?
Если можно, с фото."


Станочек уже снял burd-ig - посмотрите где то есть выше. А переделка: я поменял заводскую ось на подшипники в столик станка вставил доску ... Ещё добавил вертикальный "лимитер".. Когда делаю в трубе прорези, то один её конец вставляю в прямоугольную колодку коорая при помощи длинноко болта двигается по хоризонтали, там же гвоздиками прикреплён штангель...
