Самодельные микрофоны., Делимся опытом.

На бочке не было времени для поиска правилной установки. Наверное нужно было поставить со стороны педали. Я сигнал бочки пропустил через тригер и добавил чего семпл а хвост убрал гейтом...

Ленточку сами ставили? ...натяжения нет? ...может последующая аппаратура "красит" при большей амплитуде выхода с ленточника?

А вот и канцепция :

Присоединённый файл ( Кол-во скачиваний: 157 )

�щё :

Присоединённый файл ( Кол-во скачиваний: 137 )

Летнточку поставил сам с глазу - пока настройки неделал ...
Красит наверное зто дело :


Присоединённый файл ( Кол-во скачиваний: 161 )

А вспомнил: нужно было наверное барабаны писать с другой стороны ленточки. В патенте и сделали этот фокус для больших нагрузок а эксайтер у них получился нечаянно...

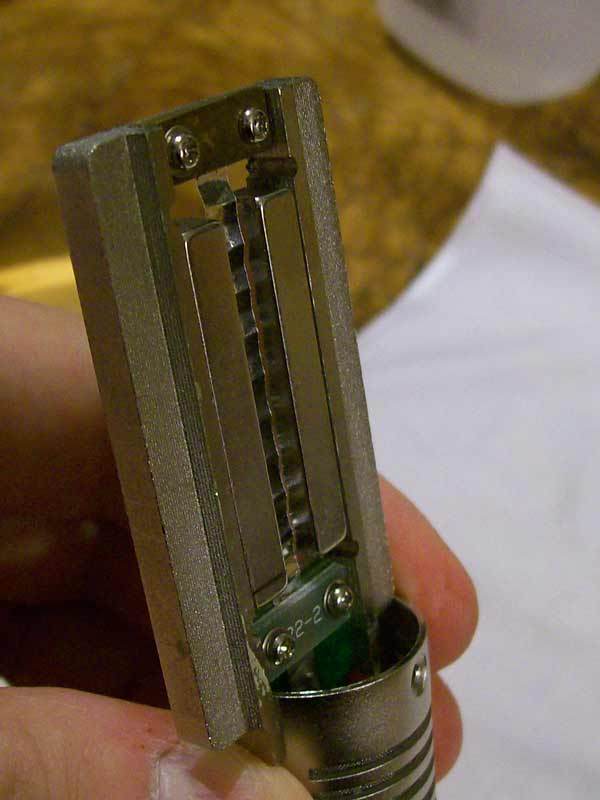

Сегодня сместил ленточку к краю магнитов. Ширина магнитов 10 мм, лента смещена не на 5 мм в центр, а на 7,5 мм (или 2,5 мм, как вам угодно). Разницы нет, а верхов больше.
Немного есть разница в звуке с разных сторон, но еле ощутимая.
Экспериментировал с лентой 2,5 микрона:
http://www.ebay.com/itm/1-8u-2-5u-and-Tube...me=STRK:MESE:IT

В итоге пришел к выводу, что разницы нет, между раскатанной мной кухонной фольги. Но нужно было в этом убедиться.
Я уже на ощупь чувствую сколько микрон в ленте.
Вот с 1,8 микронами должна быть разница, но пока не пробовал.

Это сообщение отредактировал burd-ig - 27.09.2013 - 18:20

Блин, мужики, а подробней можно - что и как/куда смещать нужно? в чем "фишка"??? ( Я что то пропустил?)

Там Андрей патент почитать нужно.

ajanonis
А что за транс и на каких транзисторах остановились?
Я на днях прогонял эту схему в эмуляторе и думал все, не порвет ли фантом ленту.
Здесь переходные процессы посложнее будут.
Схемку вставить хочу по одной причине, если будет менее шумящая, чем в пульте, то того стоит. Причем ищу причину, у меня от Shure SM58 идет шумов больше, чем от самодельного ленточника, прикол.

P.S. � еще вопрос. С1 и С2 на какое напряжение ставить. А без них обойтись можно?
� не слишком ли малы сопротивления R1 и R2.

Это сообщение отредактировал burd-ig - 27.09.2013 - 19:01

Присоединённый файл ( Кол-во скачиваний: 180 )

Сколько? ...1 см? ...ну, знаешь, это может статься как исключение. Любой приёмник заключённый в подобие трубы начнёт принимать сигналы с какими-либо потерями. Такое есть и в гитарных кабинетах с креплением динамиков изнутри и снаружи, ...во втором случае кажется, что больше высоких, однако это не так. Просто изменяется угол восприятия. У микрофона в вашем случае обратное явление. Но классическая схема на магнитах с щелью от 2 до 5 мм не изменяет чувствительность к ВЧ. В данном случае в имеете дело с огрызком акустического фильтра, основанном на отражении звука от деталей. От этого нужно уходить, иначе с микрофоном придётся возиться очень долго.

Нет, ну а если внимательно посмотреть фильм по изготовлению Royer?
Лента явно не в центре. Я стоп-кадром ловил, видно сами не хотели показывать.

Это сообщение отредактировал burd-ig - 27.09.2013 - 19:39

Специфика Royer принадлежит только им. В теме достаточно фотографий, чтобы понять специфику этого дело. А-то ведь прозвучит как догма для всех случаев, ...я пояснил именно этот момент.

Конденсаторы в схеме на 10-16В подойдут. А вообще именно эти электролиты 100 мкФ и будут вносить окрас в зависимости от собственного качества.

А R1 и R2 для того, чтобы выход сделать 300 омным?
Больно круто нагружается выход диф. каскада.
У меня в эмуляторе Ку= 2 на BC547

Это сообщение отредактировал burd-ig - 27.09.2013 - 19:52

Вот смотрите покрупнее:



R1 и R2 - это нагрузка каскада, импеданс будет от заземления до коллекторов. Должно быть под 600 Ом.

Отличную схему для ленточника разработал TUVALU, похожа на сабжевую, только там еще выходной каскад на биполяре, отлично звучит, ничего не красит. Если захочет, выложит ,я не имею права.
А я сейчас делаю на 6Ж32Б - миниатюрном пентоде. Причем, именно пентодная схема нужна для ленточника (�МХО) ленточник+пентод= отличный плотный звук, с отличными ВЧ,и серединой. пока експерементирую - хочется засунуть преамп в корпус МЛ16, а места там ноль... поэтому делаю первый каскад на маленькой платке - 6Ж32Б + пара резисторов/кондеров... а выходной каскад уже будет в БП.
Где то тут на форуме, Ператрон писАл что лампа в ленточнике это большей частью "распальцовка" и никакого толку от нее не будет. Так вот, при всем моем уважении к этому человеку, я скажу что именно в этом случае Ператрон не совсем прав - очень даже классно звучит ленточник с пентодом, просто супер!Да, это ОКРАШЕННОЕ звучание, но окрас кошерный, красивый, звук ну прям как на ВВС! Вот даст Бог доделаю, напишу подробный отчет, с фото и семплами

Beermonza, я не настаиваю, ни в коем случае. Схем много с лентой в центре (их и больше).
Я нашел вариант, который имеет место в этой жизни, просто и вы посмотрите:

Это сообщение отредактировал burd-ig - 27.09.2013 - 22:07

Присоединённый файл ( Кол-во скачиваний: 158 )

burd-ig, да Боже упаси, я так же не настаиваю ...просто доношу информацию. Пусть несколько точек зрения будет, пусть и опыт будет разный, и мы все вместе разберёмся и поможем друг другу.

Для справки, магниты на клипе 5х5 мм, если лента расположена горизонтально, она провиснет, и будучи закреплённой в центре зазора уйдёт к краю, где поток ослабляется. Разумеется, параллельно ещё куча сопутствующих факторов, влияющих на съём с разных точек в пространстве. У тебя, и у других парней, использующих широкие магниты, просто выхода нет, как закреплять ленту иным способом, ища оптимальный вариант, избавляясь от паразитных акустических фильтров-полумеров. Это замечательно.

Я хорошо знаю стиль изречения этого человека и имеет в виду он буквально следующее:

Правильно спроектированная транзисторная схема работает нисколько не хуже лампы, а иногда и лучше.

Проблема только в том, что правильно спроектировать дано не каждому. Ага? ...вот такой вот финиш.

Это сообщение отредактировал Beermonza - 27.09.2013 - 23:13

В любом случае, это очень хорошо, когда есть множество вариантов настройки магнитной системы, гофрирования ленты, ее расположения и т.д. Каждый от звука микрофона может получить то, что он хочет, или по крайней мере направить характер звучания в ту или иную сторону.

P.S. Хорошее руководство по изготовлению ленточного микрофона получается. По моему, все вопросы осветили. Может осталось еще более подробно поговорить об акустическом оформлении. А так, очень круто.

Это сообщение отредактировал burd-ig - 28.09.2013 - 00:02

Сегодня собрал преамп по схеме, предложенной ранее.
Красота! Теперь отношение сигнал-шум в общем тракте записи меня устраивает на все сто. Долго искал 22 Ома. Нашел на платке пару 18 Ом. Выхлоп вырос в 5-6 раз по напряжению.
Звучание микрофона практически не изменилось. Может стало более ровное, если можно так сказать. Может, это ощущение от более громкого сигнала.

P.S. Платка 20х18 мм с двух сторон монтаж, припаяна к XLR. Ели втиснул детали.
Транзисторы, что было под рукой, КТ3102АМ. Хочу попробовать с BC547, аналог.

Это сообщение отредактировал burd-ig - 28.09.2013 - 20:24

Присоединённый файл ( Кол-во скачиваний: 166 )

Я эту схемку нашел в каком то форуме. Там обсуждали кaкой транзистор ставить и остановились на 2N4401.
Ну а трансформатор в моём микрофоне такой:
http://www.edcorusa.com/p/345/rmx1
