Потому, что конструкция не совсем удачная. Магнитное поле неравномерно в зазоре и к верху у полюсов постепенно ослабевает. Типичный пример на неодимовых магнитах в замкнутом магнитопроводе лучше по отдаче:



Если магнитопровода нет, и конструкция пластиковая, то нужно беречь от неё наручные механические/кварцевые часы.

В МЛ-51, да и в МЛ-19, и ещё ряде микрофонов, размер ленточки обусловлен слабостью магнитного поля в зазоре. При использовании неодимовых магнитов зазор смело можно ставить 5-6 мм, и длина ленты может быть от 45 до 70 мм, ...от чего будет зависеть импеданс микрофона, уже под 600 Ом, и выхлоп 3-5 мВ.

У МЛ-51 импеданс всего 150 Ом, ...или 250 Ом, ...не померить пока, ...и выхлоп порядка 0,25 мВ с транса, ...точно сказать не могу, не поддаётся измерению.

Это сообщение отредактировал Beermonza - 13.04.2013 - 20:25

Ну часики беречь не только от микрофонов без закрытого магнитопровода, и от динамиков тогда и вообще от магнитов коих нас окружает в быту множество (защёлки магнитные на дверях, на барсетках и т.д.). Моя конструкция похожа на приведённую, хотя скажу честно я придумал её "с балды" исходя из размеров магнитов и примерной длины ленты и фоток тогда ещё не видел заводских микрофонов. Единственное отличие- магниты закреплены металлическими полосками. Пока что нет трансформатора и ленточку не ставил. Как покажут эксперименты, думаю заменить алюминиевые держатели магнитиков на ферромагнитный металл и уменьшить длину ленточки, ведь получается некоторое расстояние она находится не в поле влияния магнитного поля. Вот кстати нашёл сетку от бочонка противогаза. Как говорится найдите 7 отличий

Это сообщение отредактировал Diamontius - 13.04.2013 - 20:46

Присоединённый файл ( Кол-во скачиваний: 150 )

В верхней части ленточка крепится без диэлектрика, в нижней- диэлектрик, болтики через пластмассовые шайбочки, в обоих держателях фольгинированный односторонний текстолит, металлические подкладки для необходимой установки высоты ленточки-мембраны от основания.

Присоединённый файл ( Кол-во скачиваний: 129 )

Ты, видимо, не в курсе что такое NdFeB магнит и какое у него бешеное поле. Если магнитная система динамика строится только на керамическом магните, практически весь поток которого направлен в зазор, то реакция часов может быть нейтральная. Защелки не обладают достаточной силой. Но если взять микрофон на незамкнутых неодимах рукой на которой часы, то всё, кварц встаёт или уходит в аут, механика аналогично, быть может антимагнетики устоят. Сила поля неодимовых магнитов такова, что два средних кольца по 4 см в диаметре просто сломают тебе пальцы.

Это ещё зачем? ...держатся на алюминии и хорошо. Не страшно если по 5 мм ленты будут не в зазоре.

Здесь не по 5, а целых по 10!!мм. Конструкцию собирал не обдумавши и метчик самый маленький у меня М3, если всё пойдёт удачно то переделаю конструкцию, болтики применю 1.8мм для уменьшения площади основания и уменьшения ненужной площади держателей магнитиков.. А скобы из ферромагнетика придадут большее распространение магнитного поля на протяжении длины ленточки. Ну а уж с магнитами не доводилось с мощными сталкиваться акромя как в жёстких дисках компьютеров.

Это сообщение отредактировал Diamontius - 13.04.2013 - 21:12

Вот смотрите как отличается ленточка по чувствительности от 6 микрон к 1,8 микронам.

http://www.youtube.com/watch?v=1COB73NA8lw

Это очевидно. Только это палка о двух концах. На видео ведь показана механическая чувствительность, а чем тоньше ленточка, тем меньший ток будет развиваться в ней. Так что золотую середину придётся искать опытным путём в зависимости от толщины, длины и ширины мембраны, напряжённости магнитного поля.

Это сообщение отредактировал Diamontius - 14.04.2013 - 08:26

Это другая очевидность, в нашем мире такой нет

При всем желании ты весь ток, который может отдать ленточка любой толщины (которая не рвется уже от того, что висит), не выжмешь. Основной параметр системы - развиваемая э.д.с. (электродвижущая сила), которая измеряется в вольтах. Чем тоньше лента, тем она механически сильнее смещается, повторяя движения воздуха. Более сильное смещение - большая э.д.с, этим и обуславливается большая чувствительность и выход с уменьшением толщины ленты. От размеров ленты будет зависеть импеданс, который стандартизирован, и для сопряжения с заводской аппаратурой нужно выставлять правильно.

Неплохой ролик по сборке ленточного привода:
http://www.youtube.com/watch?v=_tWbwcS_9sA&feature=fvwp

На 19-й странице ivan71 выкладывал на него ссылку, ...хороший "учебник", собственно, он по нему и собирал капсюль.

Нашел вот такую схему двухленточного микрофона.
Кто-нибудь уточнит как располагаются полюса всех четырех магнитов.
Судя по всему, ленты соединены последовательно сверху, но как все-таки стоят сами магниты.

Это сообщение отредактировал burd-ig - 11.05.2013 - 22:07

Присоединённый файл ( Кол-во скачиваний: 156 )

Ленты соеденены синфазно судя по фото, сверху изоляторов нет, следовательно и магниты должны быть размещены с этим учётом.

Это сообщение отредактировал Diamontius - 12.05.2013 - 09:49

Т.е. правая магнитная система перевернута относительно левой?
Тогда средние магниты будут с одинаковыми полюсами, вот это беспокоит.

Так там зазорная пластинка, расстояние не маленькое судя по фото, не меньше 10 мм. А разницы здесь кажется нет никакой, ведь если магнит справа поставить на место левого, по сути ничего не изменится, главное что бы было отношение N-S.

Это сообщение отредактировал Diamontius - 12.05.2013 - 11:30

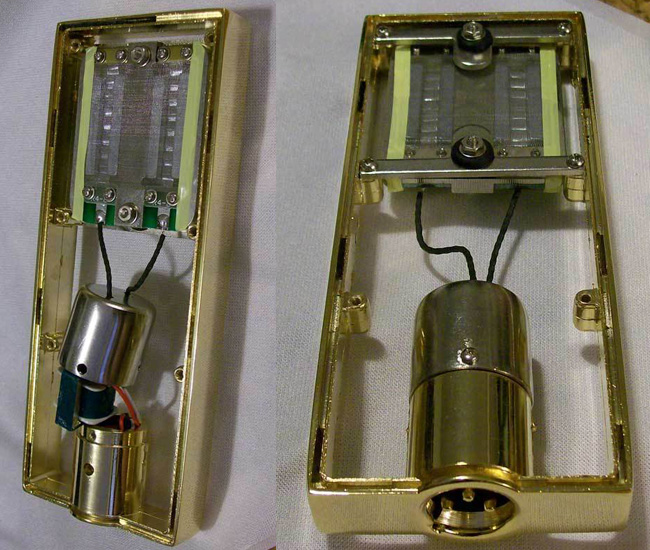

burd-ig это оптимизированный вариант длиннолентного капсюля, просто завёрнутого в пространстве. Работает так же как и обычный с удлинённой лентой. Магнитопровод закреплен на демпфирующих резиновых шайбах и соединения с корпусом не имеет:

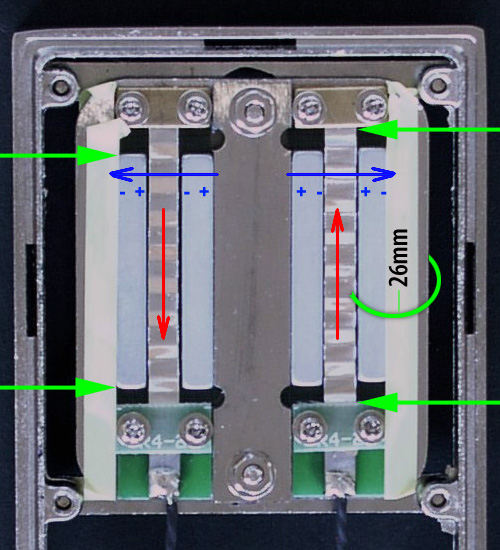

Расположение полюсов от центра противоположное:



Вот в этом я и хотел убедится. Спасибо.
Магниты длиной 30 мм достать гораздо проще и, судя по ценам, в два раза дешевле купить четыре вместо двух.

Магниты купить проще, а выточить магнитопровод из подходящего материала - не совсем.

Посмотрел вот этот фильм:
http://www.youtube.com/watch?v=_tWbwcS_9sA&feature=fvwp
и меня натолкнуло на идею изготовления каркаса для магнитов по принципу сборки Ш-образного сердечника трансформатора.
Т.е. аккуратно выпилив две Ш-образные заготовки толщиной по 3-5 мм получаем каркас со всеми зазорами (с двух сторон) для крепления ленты и места для магнитов (например, из стеклотекстолита или оргстекла того же). Ну смещение ленты на несколько микрон от оси, я думаю не принципиально, мы же не про радиоволны, а про звук.
Пилить по прямой, это не дырки в опилки превращать.
Ну а если железо, магниты под небольшим углом.

P.S. Вроде не раз прошелся по всему форуму, не нашел, чем закрывают ленту из какого материала тонкая полоска с изолентой по краям. Типо, внутренний поп-фильтр.

Это сообщение отредактировал burd-ig - 12.05.2013 - 22:40

В качестве защитной сетки можно взять капрон с мелкой ячейкой, ...старый тюль подойдёт.

Внесу свои 5 копеек. Если уж капрон или тюль... то лучше выпросить у жены (мамы, сестры) ненужные колготки, вещь эластичная и смотрится не как тюль я так колонки обтягивал давно, идея не нова
