Я разбирал пермалоевые трансформаторы от измерителей силы тока в фидерах и кабелях (кольцо из пермалоевой ленты с обмоткой, внутрь пропущен силовой кабель), раскручивал ленту, обрезал и мотал кольцо меньшего диаметра, это я делал в преобразователях напряжения для генератора т.к. в военных частях офицеры приловчились снимать трансформаторы на электроудочки. Предположим узнаю марку пермалоя, но прокатит ли это если буду делать трансформатор в микрофон? �зменится размер, плотность намотки ленты.
�мею ввиду подойдёт ли сюда трансформатор в виде кольца из ленты?

Это сообщение отредактировал Diamontius - 11.04.2013 - 21:44

Если в курсе как укладывается лента, с изолированием должна быть по идее, то мотай кольцо, размерами порядка К25х12х{ширина ленты} мм. Бери формулу расчета индуктивности для тороида и узнаешь показатель L1, дальше по формуле выше.

Но тут всё дело в проницаемости... она будет зависеть от количество витков ленты, длины или её величина будет постоянной для той или иной марки пермаллоя?
�золирования ленты кстати не было, даже разбирается легко, скручивается лента на подобие ФУМ и пермаллой сам разматывается, ни какой пропитки и изоляторов нет. Ну это по крайней мере в тех трансформаторах с которыми имел дело я. Тут кстати на фото были подобные в текстолите.

Это сообщение отредактировал Diamontius - 11.04.2013 - 21:51

Начальная проницаемость для материала, а от габаритов кольца будет зависеть индуктивность на виток. Чем крупнее кольцо и его сечение, тем больше индуктивность на виток.

L1 = (μ0 * μРЅ * S) / l

РіРґРµ μ0 - абсолютная магнитная проницаемость вакуума (1,257В·10-3 мкГн/РјРј);
μРЅ - начальная магнитная проницаемость материала магнитопровода;
S - площадь сечения магнитопровода в мм^2;
l - длина средней линии магнитопровода в мм.

Это сообщение отредактировал Beermonza - 11.04.2013 - 22:10

Вообщем самая сложная часть этапа- это трансформатор.
Кстати, тут на первых страницах писали что пытались купить капсюли у изготовителя Октава и безуспешно. Дело в том что обращались наверное к менеджерам, попросту- спекулянтам, которым не выгодно торговать комплектующим. Я знаю эту систему т.к. сам являюсь менеджером, только в области строительства. Даже если фирма и называется "Октава", то это не сам производитель! Это хитрые спекулянты, перекупщики и далеко не первые. На заводе врятли будет отдел маркетинга и продаж, поэтому нужно обращаться напрямую на завод, лучше при личном контакте, должны же они поставлять комплектующее в ремонтные сервисы. Оптом думаю тоже не будут торговать, ибо товар не является широковостребованным.

Ну вот, что и требовалось доказать по поиску фирм в интернете. Схема довольно проста, компания регистрируется в идеале по адресу рядом с заводом и отношения к нему не имеет, наверняка закупают оптом у завода и пользуются большой скидкой, порядка 10%, потом как правило прибавляют свои 30-40% минимум. Так что кто хочет купить капсюль, пусть одевает пиджак и едет в Тулу на завод. А лучше иметь собутыльников с того завода
Прошу прощение за отклонение от темы.

Это сообщение отредактировал Diamontius - 12.04.2013 - 07:43

Да я вот с такой же ситуацией столкнулся, Трансформатор.
Я 2 намотал, но так без расчетов, разница между ними есть.
Руки конечно чешутся, но времени мало, все таки решил преобрести транс по ссылку которую ранее выкладывал, вот вчера заказал трансформатор, теперь жду, а за это время подготовлю корпус для микрофона.

Это сообщение отредактировал ivan71 - 12.04.2013 - 11:22

Беспокоит вопрос о измерении АЧХ микрофона. Я так понимаю нужна АС с известной АЧХ и с неё снимать на микрофон?

В домашних условиях адекватное измерение АЧХ микрофона невозможно.

Домашние условия могут быть разными, у кого-то даже они соответствуют уровню оборудования западных лабораторий и студий. Да дело не в полном съёме АЧХ, просто интересует примитивное что-нибудь, благо живём в своё время и пользуемся различными софтами. Примерно хоть диапазон узнать. Думаю самое простой снять испытуемым микрофоном с хороших мониторов музыку, так же иметь калиброванный микрофон и потом сравнить в спетралабе или адобе-аудишн.

Это сообщение отредактировал Diamontius - 12.04.2013 - 15:45

Diamontius, нужна заглушенная комната большого объёма и измерительный микрофон, чтобы определить АЧХ динамика в его коробе. Проблема.

Если примерно, то широкополосную колонку, софтовый генератор и смотри, что пишется. Совершенно не адекватно. Уж лучше ориентироваться на свои уши, сравнивая запись с микрофона с тем, что слышишь.

С заглушённой комнатой проблемка будет у многих А есть ли опыт в пользовании портативных боксов? Думал соорудить складную ширму такую.

Diamontius, чтобы вести запись с 1-го мерта от динамика, я представляю какую тебе придется лепить "ширму", причем 6 ширм, из фанеры заглушенных с внутренней стороны налепленными столбиками разной длинны в хаотичном порядке из специального материала. А иначе, вклад внесёт не до конца заглушенная комната с её отражениями от стен, потолка и пола, или прокачка воздуха динамиком в мелком коробе, если попытаешься минимизировать камеру съёма. Капсюль ведь двунаправленная восьмерка, а не кардиоидный (с ним чуть проще).

Я с динамика не планирую снимать сигнал, мне в этом нет необходимости, бокс хочу соорудить для вокала, немного больше чем на картинке, добавить верхнюю крышку.
Вот здесь есть чего почерпнуть начинающим по тестированию микрофона: http://www.ixbt.com/digimage/micdiy3.shtml

Это сообщение отредактировал Diamontius - 12.04.2013 - 20:54

Присоединённый файл ( Кол-во скачиваний: 125 )

ixbt - сайт в основном по компьютерному железу и около него на расстоянии вытянутой руки. Статья в общих чертах говорит "есть что-то, что можно потестить с помощью софта, но можно и на слух, ...всё относительно". �нформации конкретной нет.

DIY-микрофонам и винтажным экземплярам в зубы не смотрят, ...есть завал по ВЧ, ну и фиг с ним, главное - он адекватно пишет конкретный инструмент, или вокал определенного человека, ...и на этом точка.

Не заморачивайся, пиши как есть и своими ушами сравнивай звучание, будет тот же результат.

Тут говорили про электретные микрофоны, в частности от гарнитур Нокиа. Нашёл у себя в закромах древнюю Нокию 6260 бизнес-класса с гарнитурой. Телефон был собран в Германии, гарнитура шла в комплекте, это не Китай. �зъял капсюль, таких больших в гарнитурах я не встречал- 9.5мм в диаметре. Подключал в компьютерный вход- работает. Хочу на основе этого капсюля собрать небольшой микрофон, поставило в тупик расположение капсюля в тубе. Как бы лучше,перпендикулярно или горизонтально? Может и разницы вовсе нет, я же не резонансную систему горожу. � каким должно быть крепление капсюля, жёстким или мягким?
С электретными микрофонами эксперементировал в качестве прослушивающих устройств и как узконаправленными, даже одинаковые микрофоны имеют большой разброс характеристик о идинаково не передают. Вот попробовать бы ламповый предусилитель вместе с ними, но не знаю как подать напряжение питание там же встроен полевой транзистор внутри.

А идея из статьи о снятии шума микрофона интересна... на даче у родственников бункер бетонный толщиной 0.5 метра и люк 2 см железа, вот там то я и обеспечу тишину, жаль помещение маленькое, а то и бокс студийный оборудовал бы

Это сообщение отредактировал Diamontius - 13.04.2013 - 11:40

Присоединённый файл ( Кол-во скачиваний: 90 )

Про электреты гарнитур и ТА всё уже сказано.

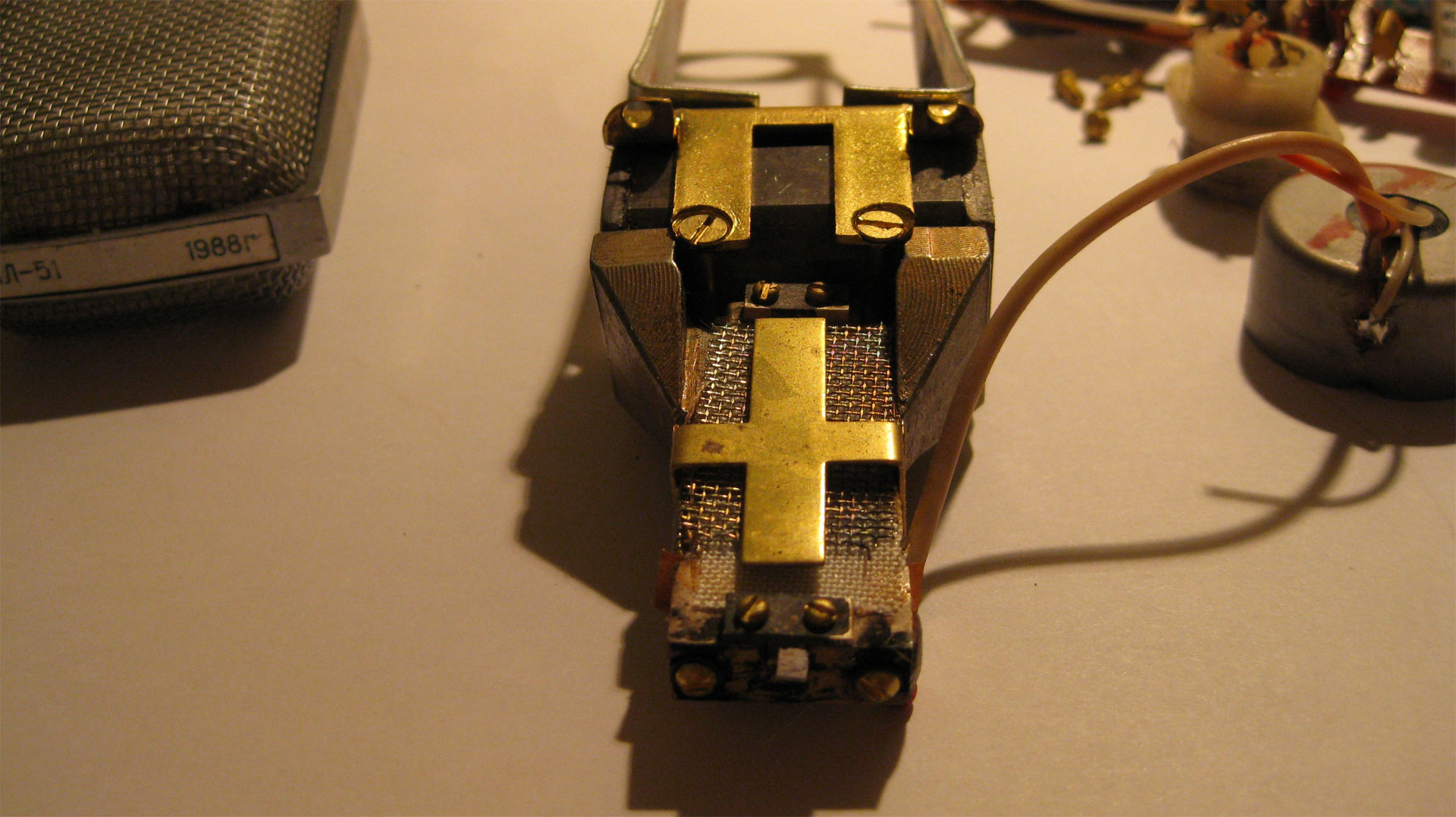

Вот отчет разбора МЛ-51, тут не показывал ещё, может кому пригодится. Усилитель не показываю, он не представляет интереса.

















Трансформатор

Тор, пермаллой 79НМ, 19 шайб размерами R20х11 мм толщиной 0,4 мм, шайбы чем-то покрыты, уложены в полиэтиленовую коробочку.
Первичная обмотка - 13 витков, провод ПЭВ - 0,8 мм
Вторичная обмотка - 760 витков, провод ПЭВ - 0,14 мм, ...намотана внавал без изоляции (первая на каркасе).
Коэффициент трансформации 1:58.
Все обмотки намотаны по-часовой стрелке, между обмотками слой полиэтилена, весь трансформатор завернут в полиэтиленовую ленту, уложен через две резиновые прокладки в металлический чехол.

Beermonza, спасибо за фото.
У меня тоже МЛ-51, две штуки. У одного пред собран на LM833 под фантом, у другого сигнал снимается прямо с транса. Склоняюсь к тому, чтобы убрать пред и брать сигнал тоже с транса.
Есть ещё МЛ-16, так у него сигнал тоже снимается прямо с транса.
Единственный нюанс- это повышенные требования к качеству и шумности последующего преда, т.к. сигнал довольно слабый.

Это сообщение отредактировал Sonic - 13.04.2013 - 15:32

Неплохо бы было рядом линейку или коробок спичечный, а то размеры бы представить каковы. А так глядя в принципе конструктив повторить можно.
Пермаллой значит пятаками тут... наверное разница будет не значительна если это будет скрученная лента.

Это сообщение отредактировал Diamontius - 13.04.2013 - 16:19

Да, тут заслуга металлических магнитов, которые до неодимовых недогребают, ...первым делом надо бы сменить. С МЛ-51 вообще легко, стопочки неодима и толстая полоска горизонтально. У меня просто материала нет подходящего, уже бы переделал. Транс тоже перемотал, причем повышающую обмотку выполнил проводом уже ПЭВ-2 0,2 мм.

В разделе есть тема про мой ламповый микрофонный усилитель MicAmpX. В него можно подключать МЛ-51 с доработанным трансом напрямую. Кусок балансного инструментального кабеля порядка 1 м, сопряжение на разъёмах XLR, ...результат хороший. Я конечно не имею супер навороченного студийного оборудования, поэтому оценка субъективная и относительная.

�звини, делал не для ориентирования между капсюлями, а главным обраом показать конструкцию. Надо бы было положить линеечку, ...но, увы, поезд ушел.

Я вообще ничего не измерял, поскольку пофиг, копировать не собираюсь и не советую никому. Ленточка там 35х3 мм где-то, ...прикинь размеры.

Разницы не будет, ...разница вся в типе материала.

А почему копировать не советуете? Там что, класс точности 0.2? Мы не китайцы, копировать ничего не будем, а только идею и суть на ус намотаем.

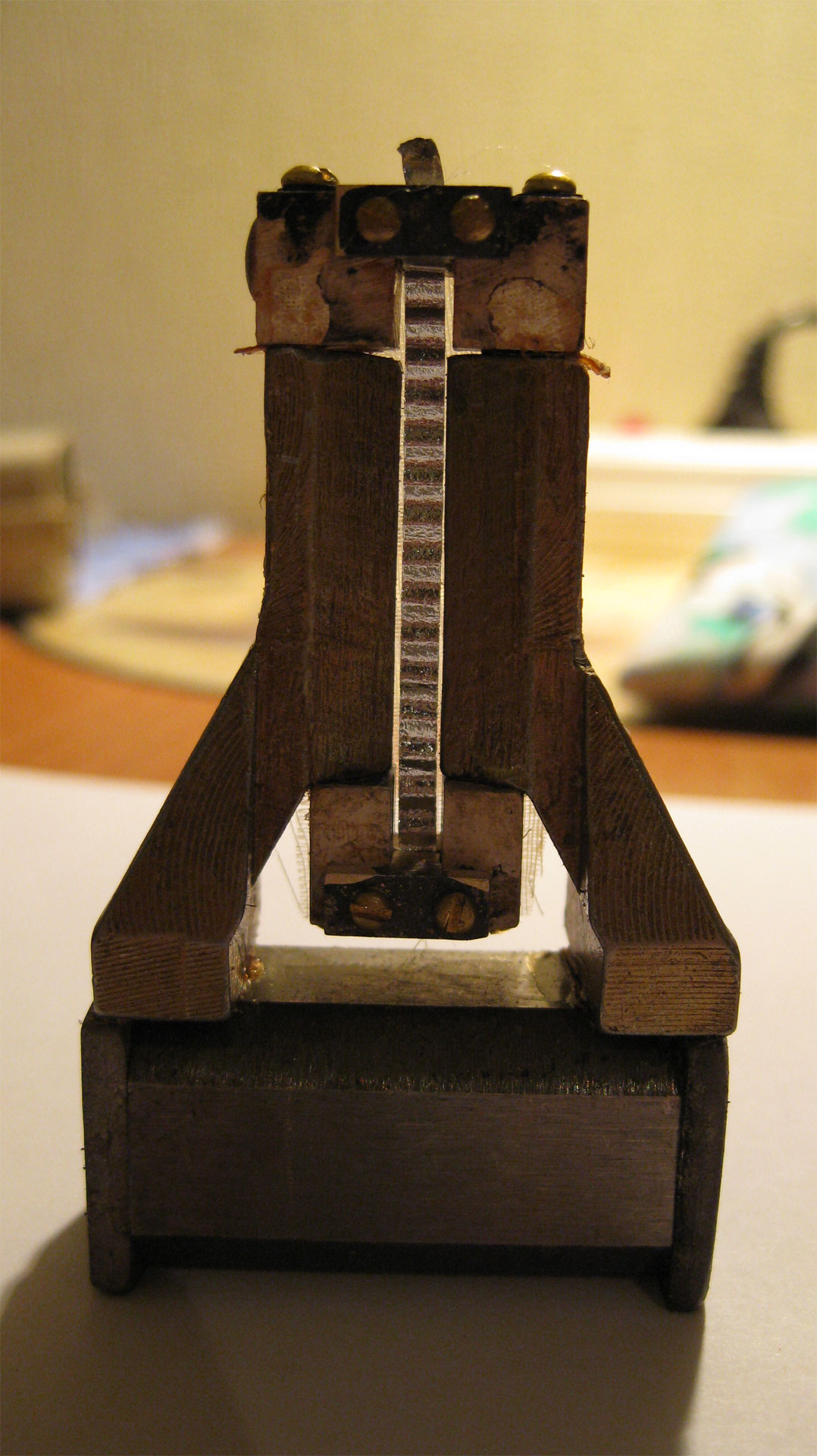

Спасибо за размер ленточки, а то я вообще понятия не имел о размерах, у меня 30х70 получился сам капсюль, знал бы, сделал меньше конструкцию.

Это сообщение отредактировал Diamontius - 13.04.2013 - 20:08
