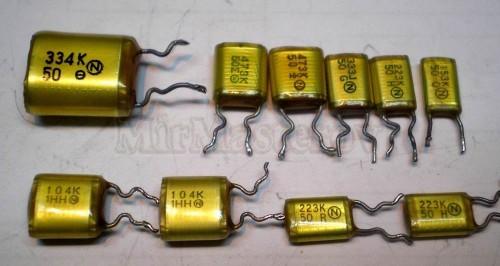

Смотрел пол года на эти конденсаторы , купил плату от какого-то японского магнитофона. Еще ведь спрашивал где-то, что за тип. Сегодня разобрал один, а ленточка меньше 9 микрон. На работе есть другие номиналы, нужно посмотреть, что там внутри.

Одна пленка идет с лавсаном, а вторую можно отделить. Вот, как вариант для раскатки.

Это сообщение отредактировал burd-ig - 24.01.2015 - 23:34

yurkov "Железо обдирает эмалевую изоляцию".
Я наматываю через палец с продетым трансом, в конце петлю витка дотягиваю, эмаль остается целой, если понятно объяснил, конечно. Т.е. проволока внатяг всегда идет по окружности моего пальца и не выгибается наружу.

Это сообщение отредактировал burd-ig - 24.01.2015 - 22:57

Значит тоже поначалу обдиралась изоляция? Как ни старался и всё равно нет нет да и режет изоляцию острой кромкой. А потом продел два слоя скотча и закрыл железо с острыми углами.

Ну способ, что я предложил, весьма эффективный!

Недавно сравнивали мои микрофоны в профессиональной студии г. Тула.
Вот комментарий:
"Пробовали,весьма недурно,гораздо правильнее Октавы мл52.В целом схожи с Роером,отличия : менее чувствительные,слегка матовый(к Роеру) звук."

"Октава по чувствительности чуть повыше.Будем ждать новых возможностей.Несмотря ни на что,ваши микрофоны очень достойные."

Мне это было особо интересно, так как у меня никогда не было в руках заводского ленточного микрофона. � нет до сих пор возможности сравнить.

А вот недавно с Москвы ребята написали (микрофоны с более сильными магнитами N52+N38, сборные магниты из пластин по 2 мм):
"На днях сравнивали ваш микрофон с другим отечественным производителем , ваш забрал все золото =)"

Этот пост не для того, чтобы похвастаться, а я убедился, что данная конструкция выбрана правильно и по звучанию все таки диктует в целом характер звучания.
На днях жду магниты N52

Это сообщение отредактировал burd-ig - 25.01.2015 - 17:18

Октава МЛ-52 - редкостный шлак. Я когда его тестировал, даже подумал, что у микрофона какая-то неисправность: очень неравномерная частотка. Оказалось - нет, так и должно быть.
Так что на это изделие лучше не ориентироваться. Royer хороши, Coles неплохие, но специфические. � не у многих есть.

burd-ig, а по другому и быть не может. МЛ-51 и его "младший двойной брад" - МЛ-52, оба со слабыми магнитами. В последнем - керамический, т.е. ещё слабее чем в МЛ-51 (железный), и двойная лента, что с одной стороны даёт прибавку к э.д.с., но с другой стороны - много ленты, и меньше прозрачности. По-хорошему надо делать как можно короче, тоньше и легче ленту, применять более сильные магниты, и не задушив при этом возможности такой системы недостаточно хорошим трансформатором.

В связи с этим, даже любительские конструкции будут конкурировать с тульскими экземплярами, внимание! 20, 30, 40-летней давности. Попробуйте составить конкуренцию современному студийному ленточнику

Я уже говорил, единственное, что лично мне не нравится в модемных трансформаторах - это высокое активное сопротивление родной обмотки. Трансформатор рассчитан на высокочастотный импульсный сигнал большого уровня.

А где найти подходящие N52 магниты? Наверно вы тоже не нашли ?

Полно фирм, только заказывать нужно и ждать...

Короткозамкнутый виток на трансформаторе должен быть заземлён. Припаяйте к нему проводок и пусть выходит наружу, потом подпаяете к корпусу микрофона.

Весь трансформатор нужно обмотать изолятором, лентой ПВХ, или что найдётся под рукой. Все 5 проводов (первичная, вторичная, земля) должны выйти из кожуха в стеклотканевых трубках (отрезки трубки по 10 мм, приклеенные к трансформатору, чтобы не вытаскивались). Сейчас расскажу зачем.

Выводы вторичной (из тонкого провода) свиваются вместе в витую пару и выходят через одно отверстие. На них насаживается стеклотканевая трубка (есть в "энергосберегающих" люминесцентных лампочках). Выводы первичной нужно вывести так же витой парой в одно отверстие. Насадить на них изоляцию от провода и свить. Так же в стеклотканевую трубку. � остаётся заземление короткозамкнутого витка. В трубку и в оставшееся отверстие.

Теперь латунные крышки надо спаять вместе, для этого мы использовали стеклотканевые трубки, чтобы не испортить изоляцию проводов при нагреве крышек паяльником. Достаточно облудить кромки крышек в 4 местах, сложить их вместе и прогреть точечно паяльником. Весь шов паять не обязательно.

Далее, как остынет, надо обернуть латунный корпус экрана изолятором, ПВХ лентой или полиэтиленом. Вложить в стальные крышки, и закрепить их по шву механическим образом, стяжкой например. Всё, можно крепить готовый защищённый трансформатор в конструкцию микрофона.

Проделал такую работу, если что то подкорректируйте.

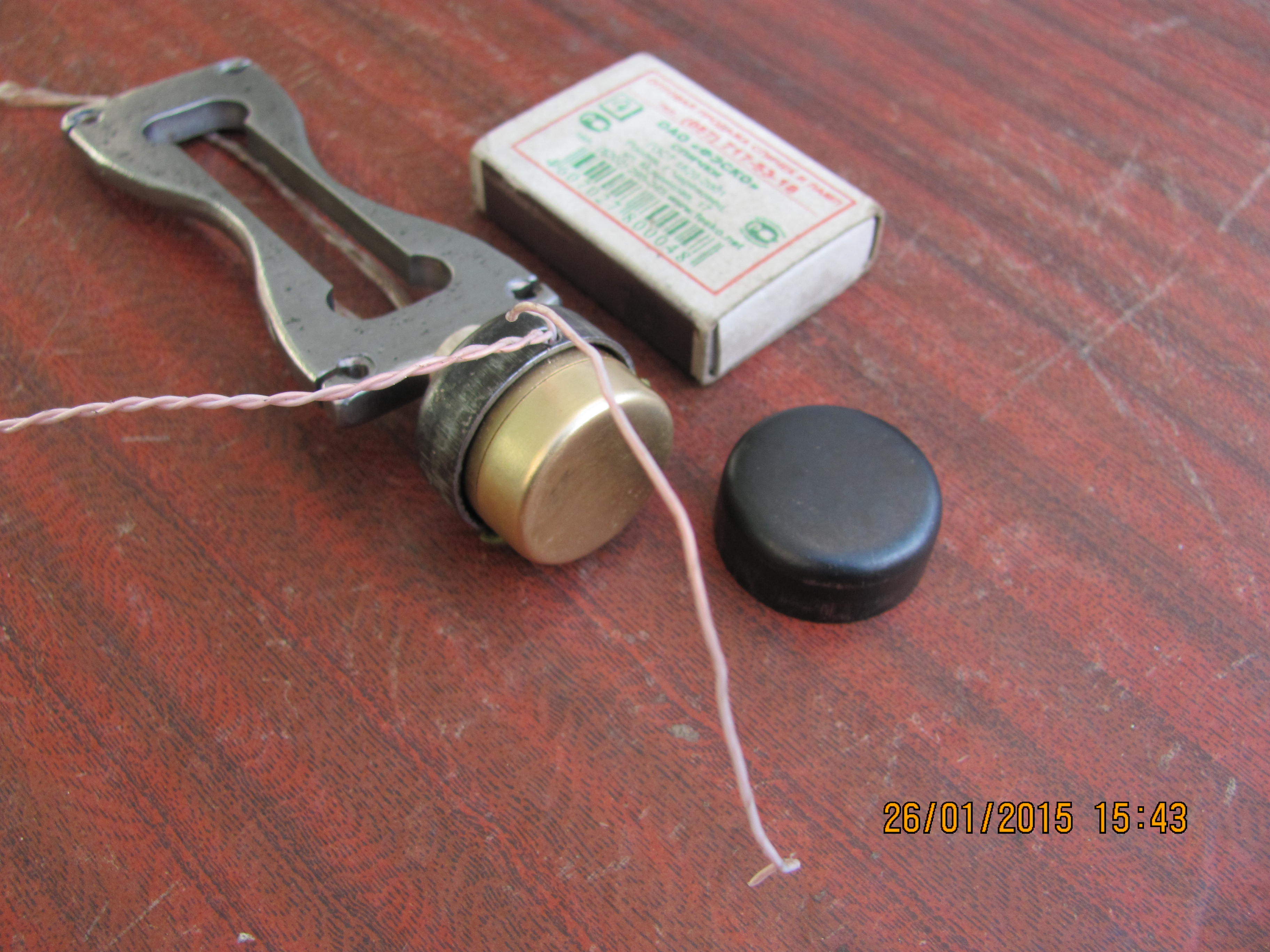

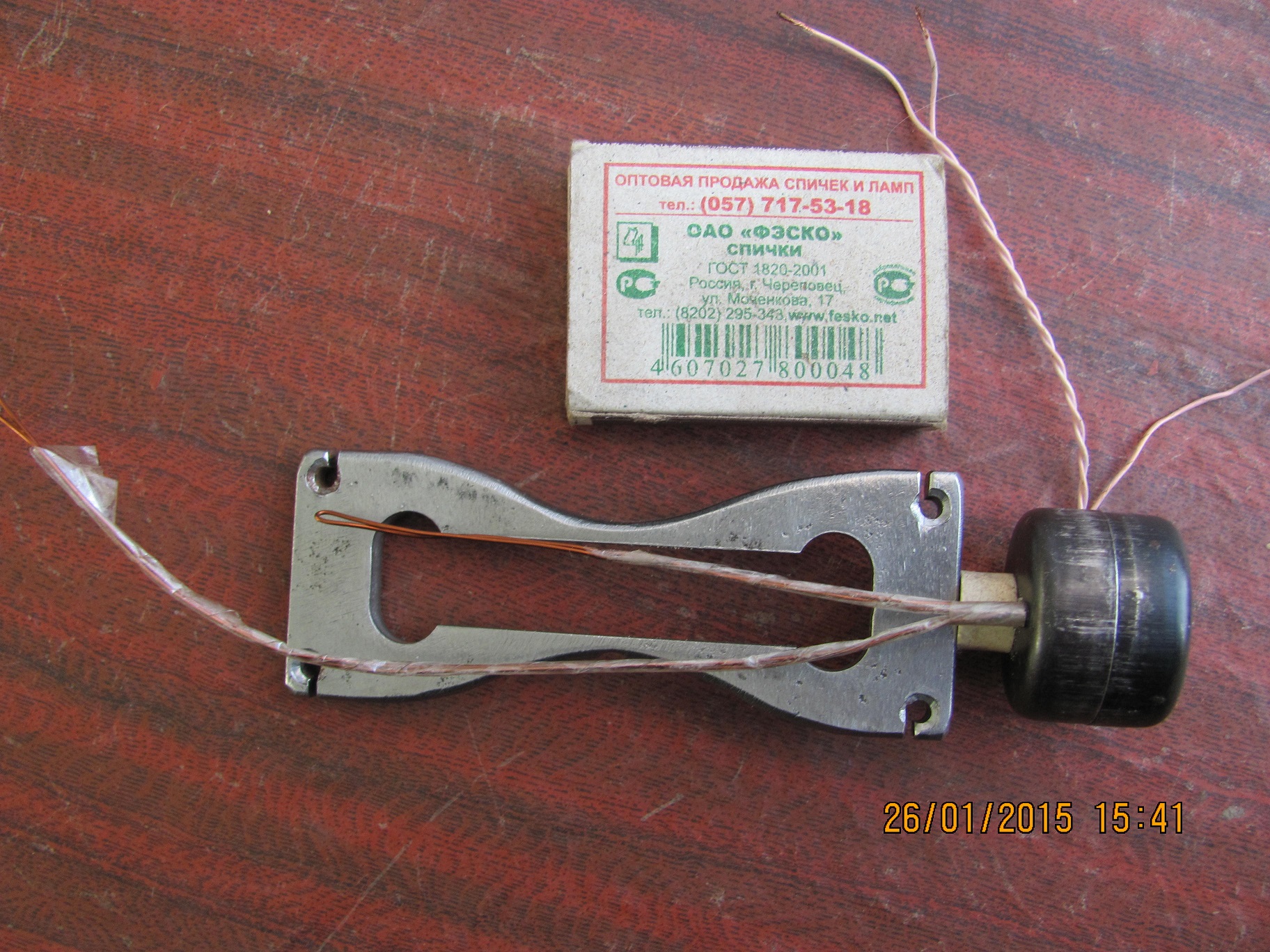

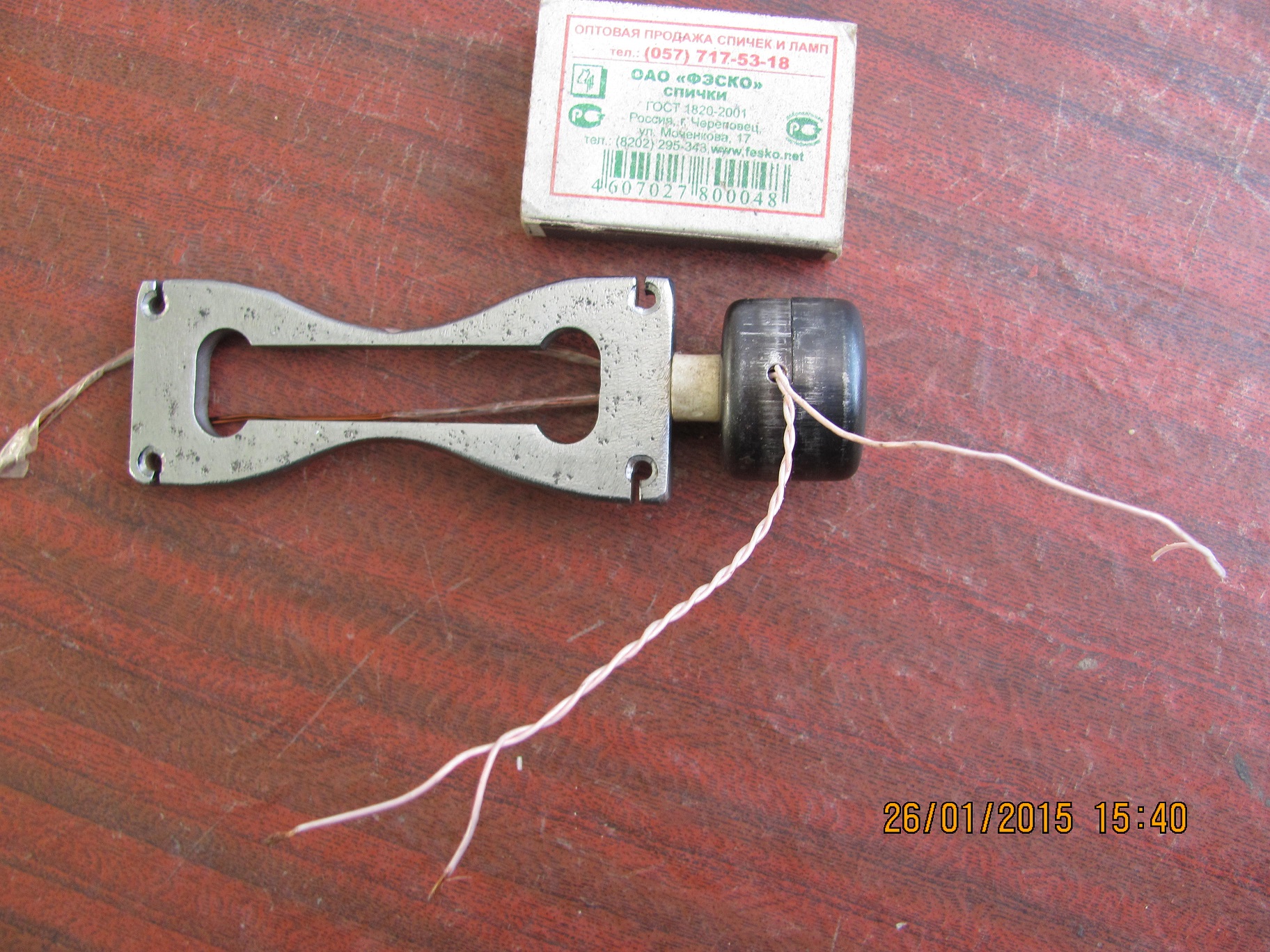

Так прикрепил экран с трансформатором к капсулю

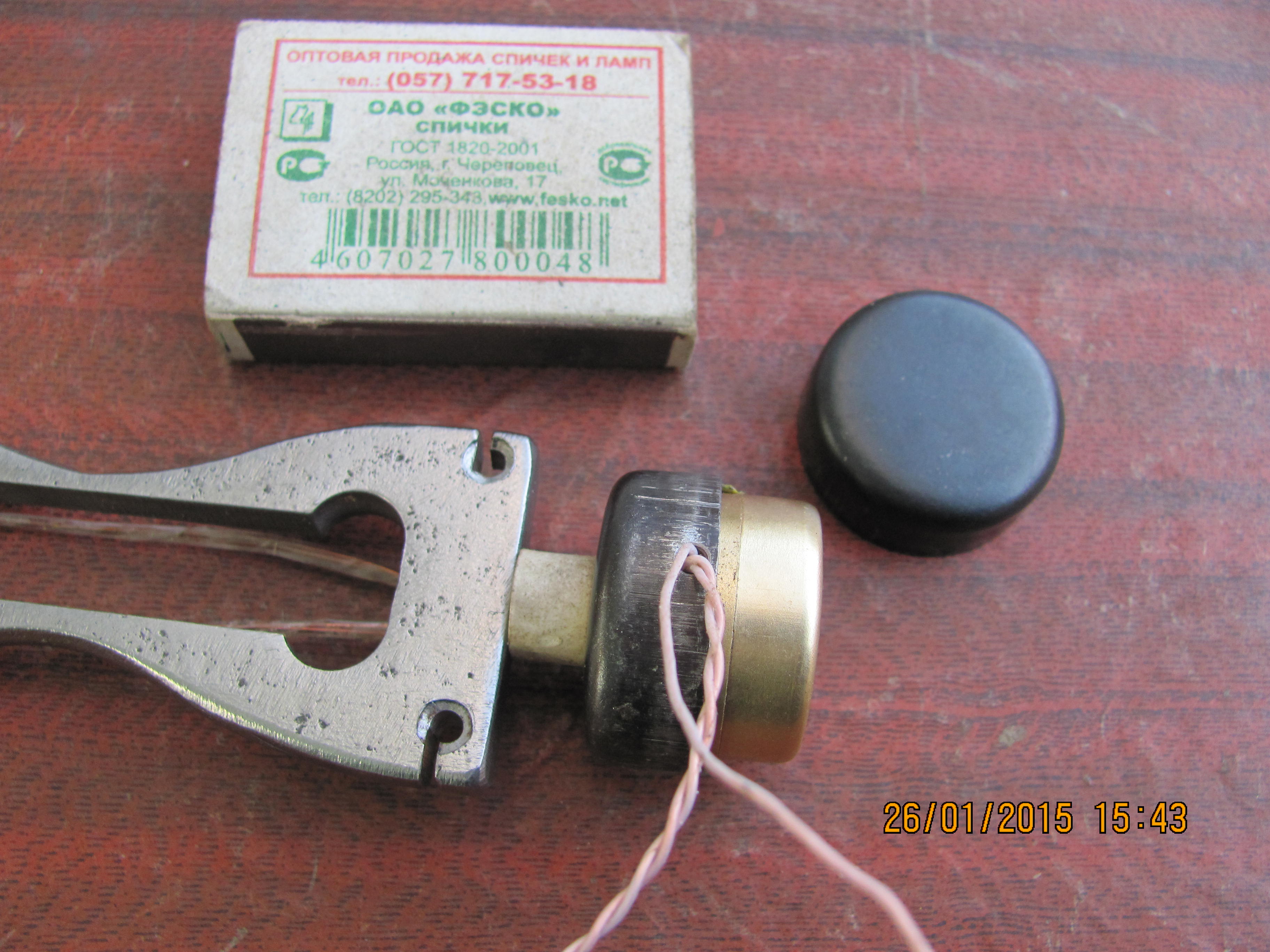

Снял стальной экран

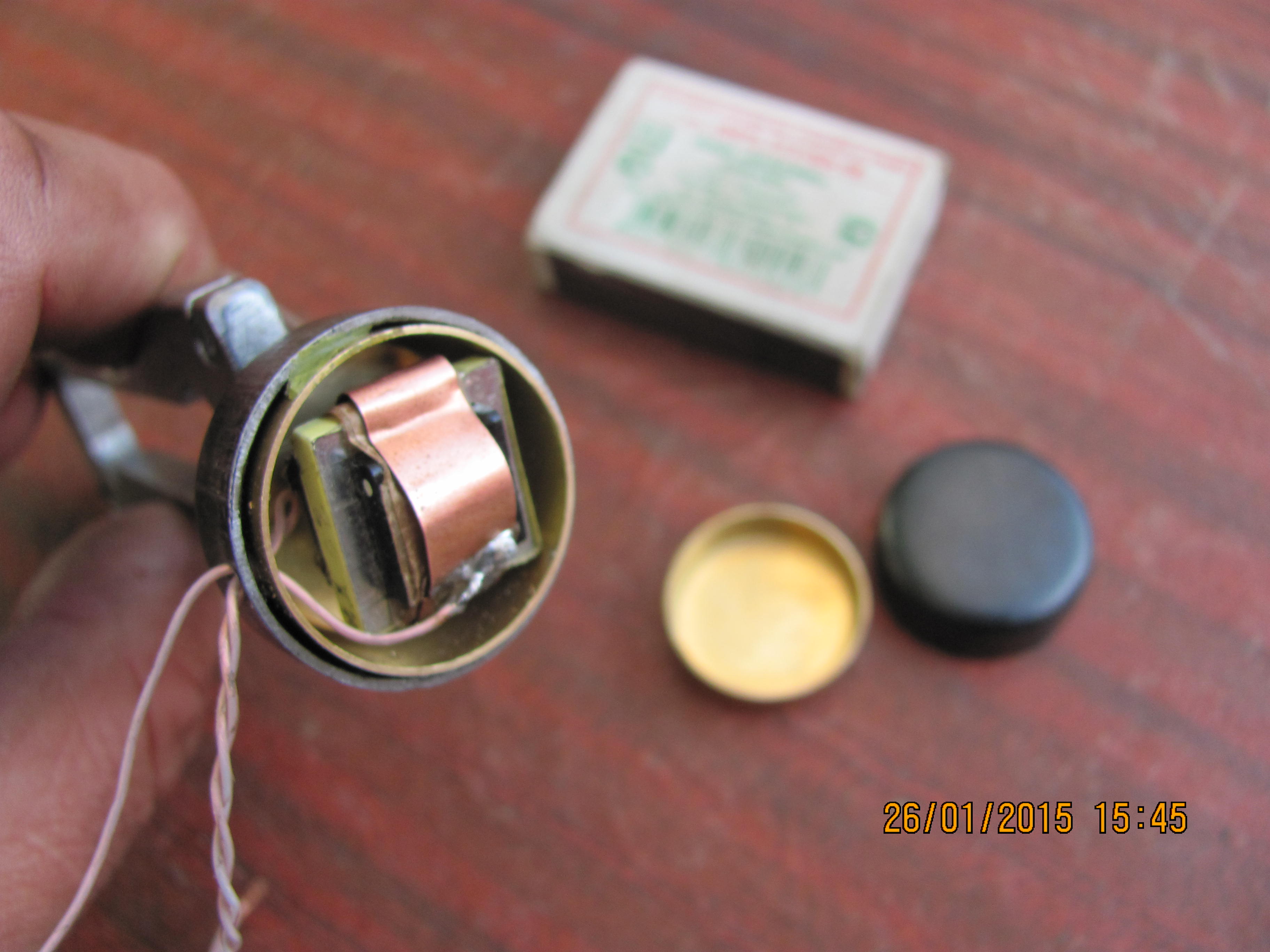

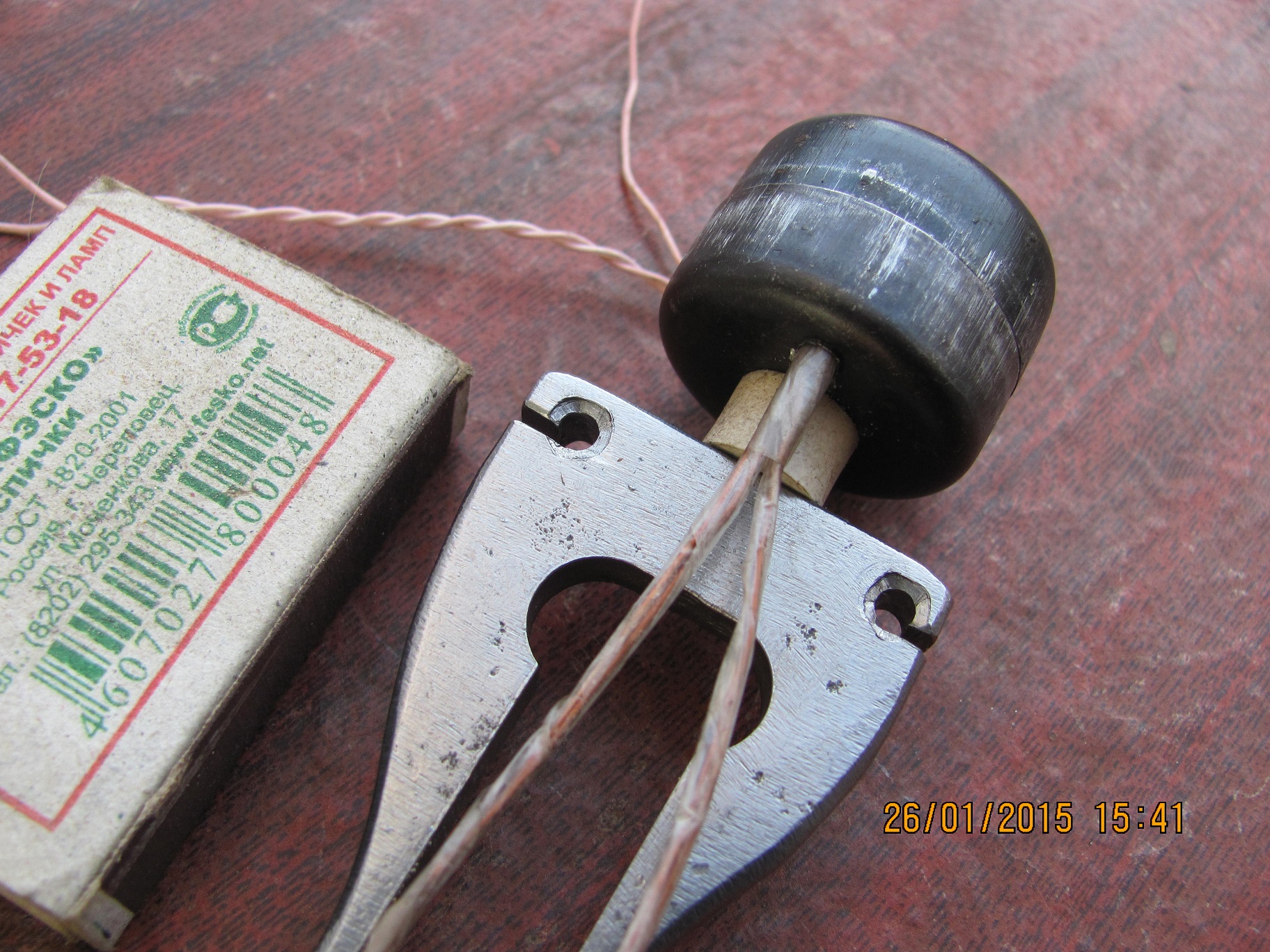

Снят стальной и латунный экраны. Трансформатор будет в дальнейшем изолирован а сейчас воткнул его чтобы сделать фото

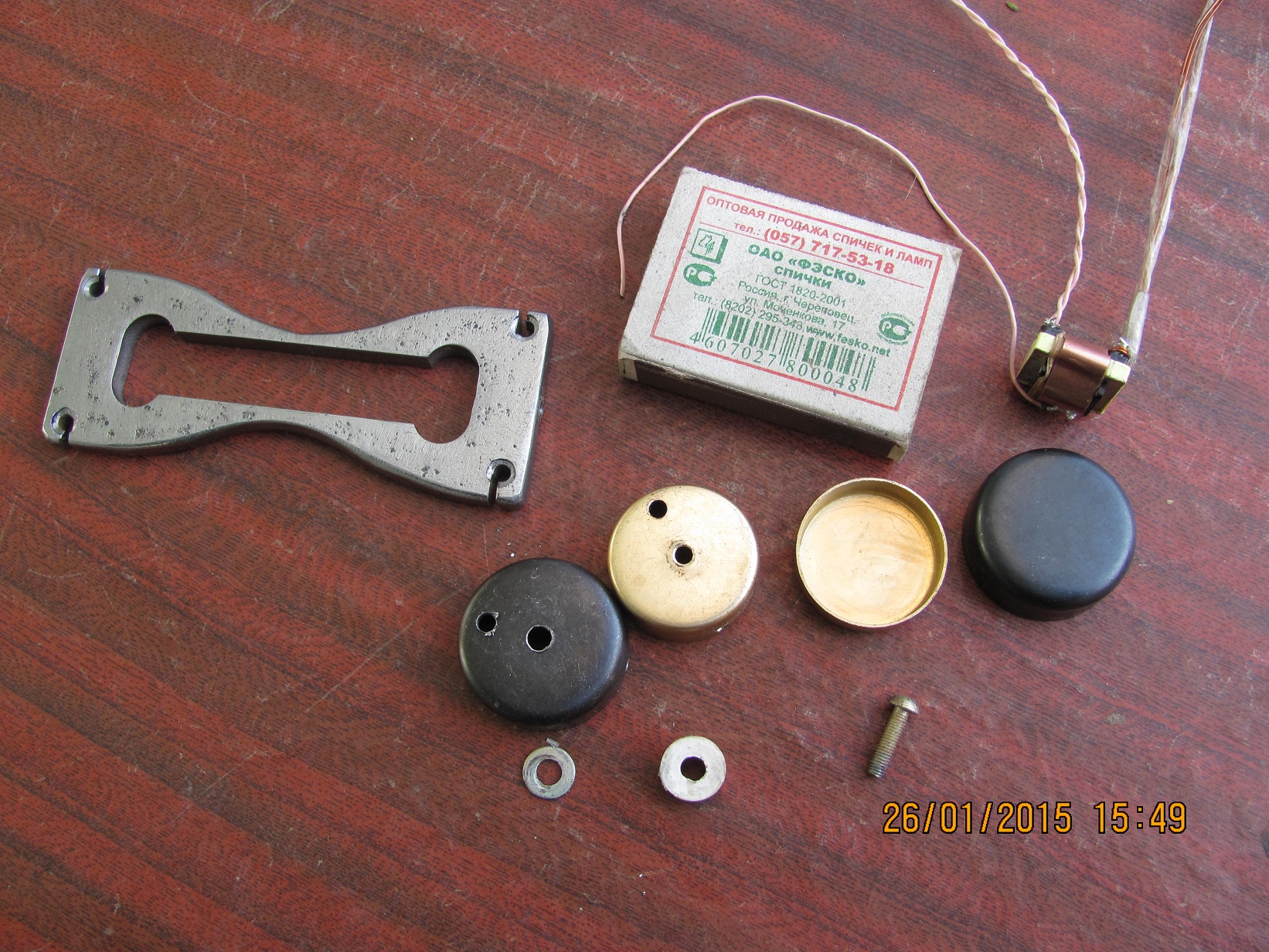

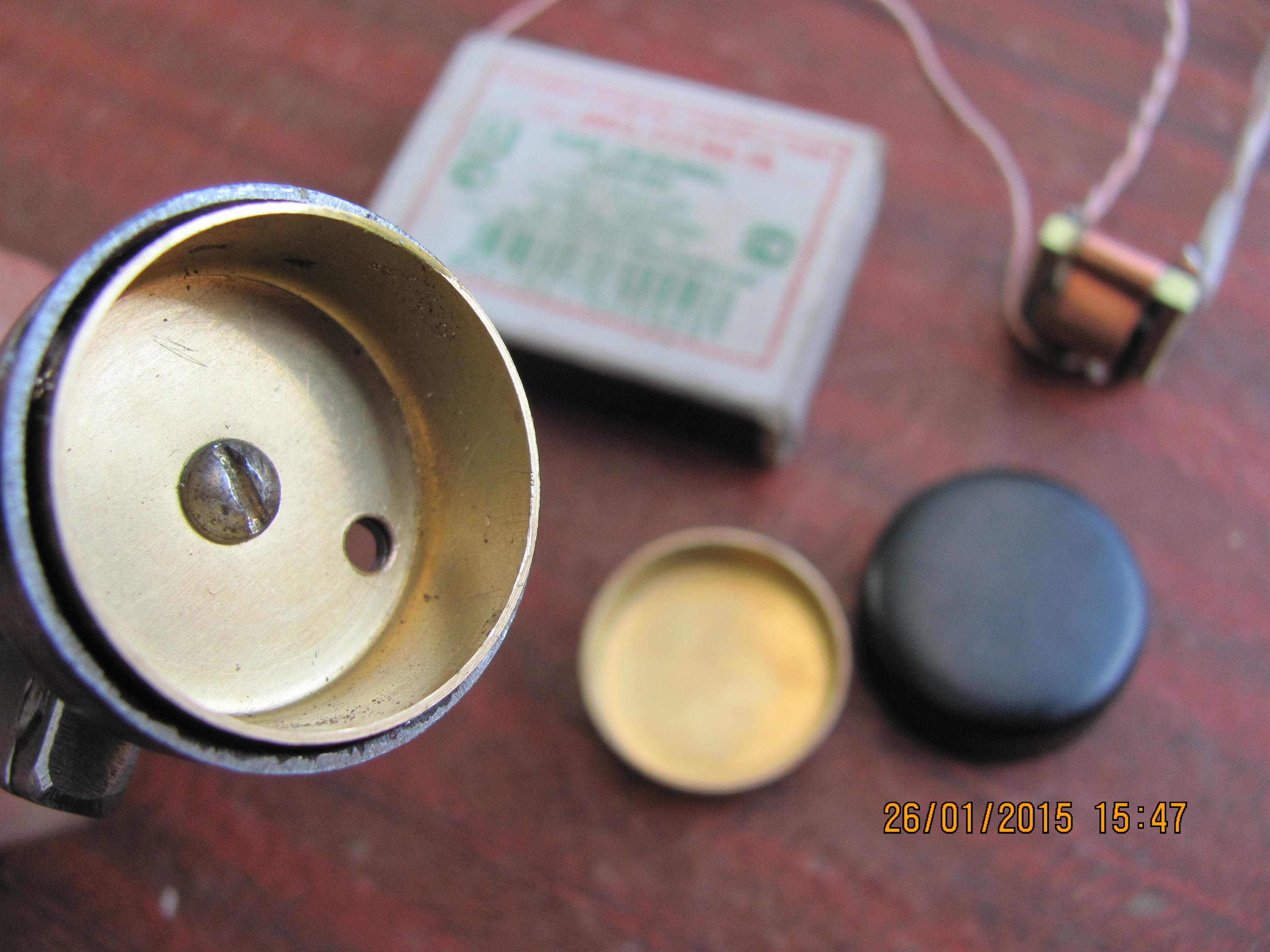

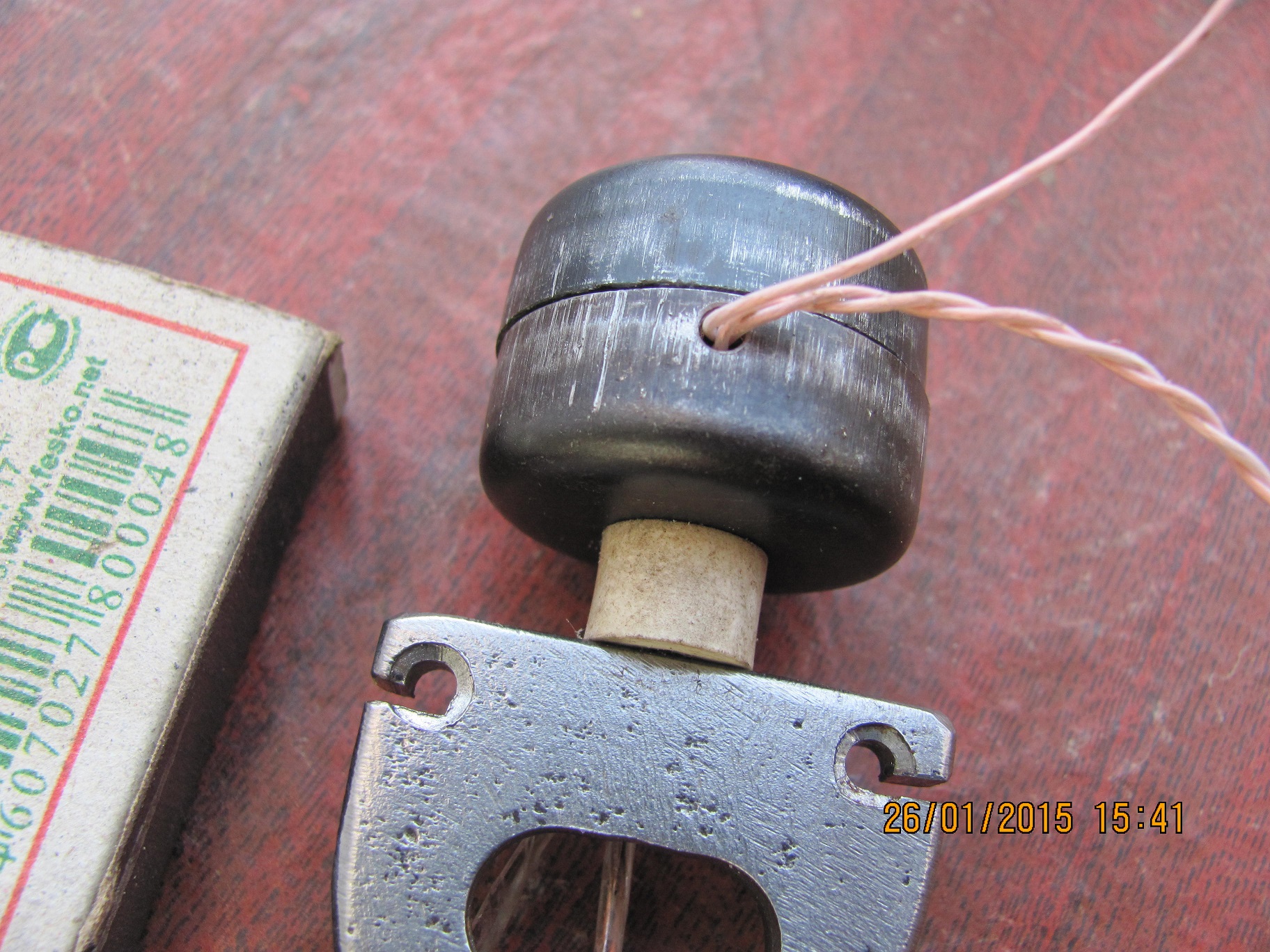

Вытащил транс из латунной чашки чтобы показать отверстия для первички и в бок отверстие для повышающей обмотки
Все детали конструкции экрана. Собирал так: болтик М3 просунул в латунную чашку, положил плоскую шайбу, в стальную чашку, проставку пластиковую и вкрутил резьбой в капсуль. Заземление латунной чашки только в одном месте через болт
и стальной чашки тоже. Потом спаяю чашки латунные и накрою стальными.

Это сообщение отредактировал yurkov - 27.01.2015 - 22:45

Всё идёт хорошо. Один нюанс. Если болтик стальной, то он станет проводником магнитного поля во внутрь экрана и напортит чувствительному сердечнику подмагничиванием. Лучше взять латунный или алюминиевый.

Думал об этом. Пересилило то что болт стоит посредине между магнитами и магнетизма там ноль.

Это сообщение отредактировал yurkov - 27.01.2015 - 20:37

Отвёртка не покажет уровень наличия поля, а для пермаллоя это уже может быть неприятным. Возьмите компас.

Сделаю медный болт. Кстати на сколько отдалять металлический экран с трансформатором от капсуля?

Я только ЗА выделить в отдельную тему! Кнопочку "редактировать" знаю, да только подскажите где находится кнопочка "Удалить" на случай непредвиденных ситуаций. Лично Я себя на форуме чувствую не комфортно потому что не умею пользоваться функцией "удалить своё сообщение".

Это сообщение отредактировал yurkov - 27.01.2015 - 22:41

Функция удалить активна в течение ограниченного количества времени. Поскольку есть умельцы, которые участвуют в дискуссии, им отвечают. А потом они обижаются и начинают стирать всё что написали, наплевав на то, что куча народа принимала участие в обсуждении.
Так что осваивайтесь, не бойтесь ничего, создавайте новые темы по своим вопросам и наработкам.
Оффтопить прекращаем, для обсуждения функционала форума есть соответствующий раздел: http://diyfactory.ru/forum/index.php?showforum=5

Было бы хорошо, если бы обсуждение самодельных микрофонов вылилось в две ветки: конденсаторные и ленточные.
По своим конденсаторным, минимум до весны, лично я добавить ничего не смогу, но если дело пойдёт, то создам отдельную ветку. Просто сейчас у меня медленно, с натягом, но верно, идёт техническое переоснащение, дабы и в плане внешнего дизайна и в плане стабильной повторяемости добиться устойчивого равновесия.
А ленточники по конструкции и повторяемости гораздо проще, поэтому ветка и метнулась в их сторону. Но это тоже радует, ибо видно, сколько рукастых и головастых мастеров в нашем отечестве.

Мужики да Я вообще тут левый с моим профилем ремонта дизельной топливной аппаратуры и то заметил что давно пора тему разделить на конденсаторные и ленточные. � что интересно, познаю ленточные и возьмусь за конденсаторные.

Это сообщение отредактировал yurkov - 29.01.2015 - 09:27

Отдалить на сколько хватает провода первичной до ленты. Всё зависит от силы поля, и в данном случае вариант на 2-3 см, ...что там дальше в корпусе микрофона будет не известно.
