Цитата (Beermonza @ 19.11.2014 - 18:50)
tailorprime, это у Вас разработка Сапожникова, для электретнего микрофона Sennheiser MKE 2, который с полевым транзистором внутри капсюдя. Схема из журнала Радио за 2004 год, где-то в середине года, номер 6,7 или 8, плата к нему есть в следующих номерах за тем, в котором статья. У меня в шкафу есть стопка журналов, если нужно, могу найти плату.

...платы, к сожалению не нашёл, это в 9-м номере есть схема с платой для переделки МКЭ-271.

А нет ли у Вас случайно печатной платы по схеме Alice для МКЕ 271, пытался развести сам, не завелась sad.gif
Top
Beermonza
Дата 19.11.2014 - 22:51
Цитировать сообщение




Unregistered












ќткуда:
Цитата (tailorprime @ 19.11.2014 - 22:03)
А нет ли у Вас случайно печатной платы по схеме Alice для МКЕ 271, пытался развести сам, не завелась sad.gif

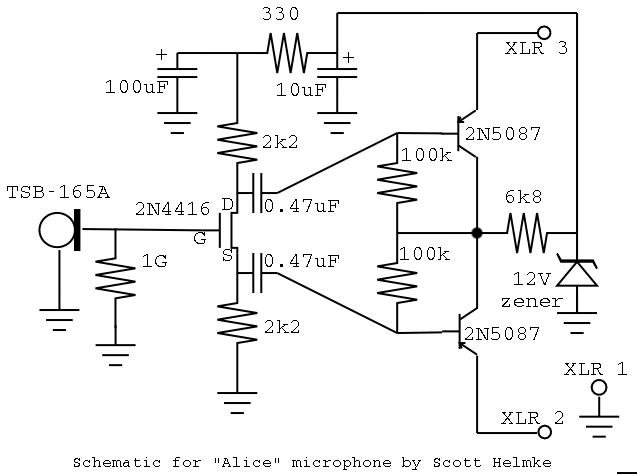

Схема есть:

User posted image

Плату спросите у CemD.
Top
tailorprime
Дата 19.11.2014 - 22:53
Цитировать сообщение




Unregistered












ќткуда:
Цитата (Beermonza @ 20.11.2014 - 00:51)
Цитата (tailorprime @ 19.11.2014 - 22:03)
А нет ли у Вас случайно печатной платы по схеме Alice для МКЕ 271, пытался развести сам, не завелась  sad.gif

Схема есть:

User posted image

Плату спросите у CemD.

Спасибо, схему я уже на GtLab заценил smile.gif
Top
tailorprime
Дата 20.11.2014 - 00:06
Цитировать сообщение




Unregistered












ќткуда:

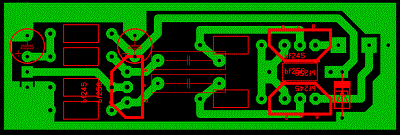

Попробовал развести схему Alice, что вышло.
user posted image
User posted image

Top
ajanonis
Дата 20.11.2014 - 01:49
Цитировать сообщение




Unregistered












ќткуда:
Вот здесь в конце есть мой вариант:
http://diyfactory.ru/forum/index.php?showtopic=381&st=80
Top
Apik
Дата 20.11.2014 - 10:57
Цитировать сообщение




Unregistered












ќткуда:
Цитата (Beermonza @ 19.11.2014 - 15:23)
Apik, у Вас не фольга, а диэлектрическая плёнка с напылением (К73-17), она дубовая по чувствительности, ...ищите алюминиевую фольгу в конденсаторах К73-9, МБГЧ, МБГО, МБМ, БМТ-2.

Гофрирование должно быть слабое, по 0,5 мм бугорки высотой, наподобие функции синуса.

Первичная намотана слишком малым сечением, 2 провода по 0,35 мм - это 0,2 кв. мм, у провода 0,7 мм - 0,38 квадрата. Площадь круга: Пи * r^2, ...2х0,35 мм это не одно и то же, что 0,7 мм по сечению. Сопротивление первичной обмотки тоже съедает часть сигнала.

У модемов на скорость 33.6К трансформатор с меньшей индуктивностью, но достаточной под полосу с Fн в 40 Гц. Если не устраивает, можно соединить вторичные обмотки последовательно, на первичную намотать 20 витков.

У модемов на скорость 56К трансформатор с индуктивностью 20 Гн и более, и с ним надо возиться, кроме того, что сопротивление обмоток великовато.

Спасибо за наводку, попробовал на К73-9, чувствительность вроде поднялась, но не намного. Буду мучать трансы.

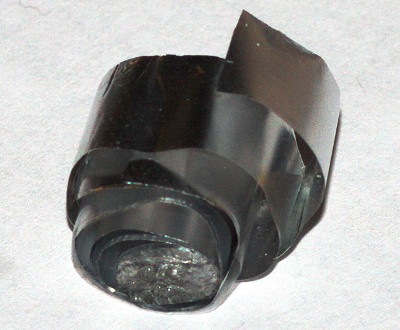

user posted image

И все же, какой уровень сигнала ожидать от ленточника? Где-то мелькала информация, что около 1мВ
Top
burd-ig
Дата 20.11.2014 - 11:27
Цитировать сообщение




Unregistered












ќткуда:
Я из этой фольги подшипниками выдавливал ленту в три раза тоньше. biggrin.gif biggrin.gif biggrin.gif
Top
Sonic
Дата 20.11.2014 - 11:50
Цитировать сообщение




Unregistered












ќткуда:
Цитата (Apik @ 20.11.2014 - 10:57)

Спасибо за наводку, попробовал на К73-9, чувствительность вроде поднялась, но не намного. Буду мучать трансы.

user posted image

И все же, какой уровень сигнала ожидать от ленточника? Где-то мелькала информация, что около 1мВ

Можно попробовать сделать ленту из сусального золота. Толщина там строго не нормируется, но вроде не толще 1-го мкм.

Да, без предусилителя у ленточников обычно в районе 1мВ выход.

Это сообщение отредактировал Sonic - 20.11.2014 - 11:51
Top
Beermonza
Дата 20.11.2014 - 15:33
Цитировать сообщение




Unregistered












ќткуда:
Цитата (tailorprime @ 20.11.2014 - 00:06)
Попробовал развести схему Alice, что вышло.
user posted image


Соединение резистора 1Гом и затвора полевого транзистора должно быть в воздухе, или на диэлектрическом столбике, иначе нахватаете утечек с платы. Слева у входа капсюля разорвите верхнюю и нижнюю землю. У биполярных транзисторов трафареты странные, должны быть в одну сторону оба, а не зеркальные.

Цитата (Sonic @ Дата 20.11.2014 - 11:50)
Можно попробовать сделать ленту из сусального золота. Толщина там строго не нормируется, но вроде не толще 1-го мкм.

Выглядит всегда заманчиво, но сусальное золото имеет слишком большое сопротивление и много тоньше 1 микрона, что лишнее. Лента будет деформироваться от "каждого шороха". Подходит алюминий 3 микрона, и для громких источников, типа гитарных комбо - 6 микрон. Сопротивление ленты участвует в формировании выходного импеданса микрофона и индуктивности привязаны так же под сопротивление ленты. Другими словами, можно потерять НЧ, просто так сменив ленту на более тонкую.

Это сообщение отредактировал Beermonza - 20.11.2014 - 15:57
Top
ajanonis
Дата 20.11.2014 - 17:34
Цитировать сообщение




Unregistered












ќткуда:
Цитата
Соединение резистора 1Гом и затвора полевого транзистора должно быть в воздухе, или на диэлектрическом столбике, иначе нахватаете утечек с платы. Слева у входа капсюля разорвите верхнюю и нижнюю землю. У биполярных транзисторов трафареты странные, должны быть в одну сторону оба, а не зеркальные.


У меня было дело что микрофон издавал странные шумы, но потом аккуратно промыл плату и шумы исчезли. Но ещё были проблемы с фоном. Пришлось доподнительно экранировать провод... Потом полевик поставил прямо на контакты капсюля и все прблемы упали.
Top
Beermonza
Дата 20.11.2014 - 18:12
Цитировать сообщение




Unregistered












ќткуда:
Цитата (ajanonis @ 20.11.2014 - 17:34)
Цитата
Соединение резистора 1Гом и затвора полевого транзистора должно быть в воздухе, или на диэлектрическом столбике, иначе нахватаете утечек с платы. Слева у входа капсюля разорвите верхнюю и нижнюю землю. У биполярных транзисторов трафареты странные, должны быть в одну сторону оба, а не зеркальные.


У меня было дело что микрофон издавал странные шумы, но потом аккуратно промыл плату и шумы исчезли. Но ещё были проблемы с фоном. Пришлось доподнительно экранировать провод... Потом полевик поставил прямо на контакты капсюля и все прблемы упали.

Затвор полевика нужно как можно ближе к капсюлю, и резистор 1Гом так же поближе к капсюлю и подальше от всех цепей. В воздухе или через диэлектрик-стойку проще, поскольку промывка не всегда помогает, особенно если отверстия рядышком. Если делать с разделительным полистиролом и поляризацией, то 680 пФ на столбиках, оба резистора 1Гом одним концом на земле, вторым на столбики, поближе к капсюлю.
Top
ajanonis
Дата 22.11.2014 - 19:56
Цитировать сообщение




Unregistered












ќткуда:
Вот поместил картинки одного ленточника:
http://diyfactory.ru/forum/index.php?showtopic=2387&hl=
Top
burd-ig
Дата 22.11.2014 - 20:30
Цитировать сообщение




Unregistered












ќткуда:
Ну и я свою лепту внесу biggrin.gif biggrin.gif biggrin.gif
Сегодня в виде джем сейшна сделали запись джазового трио.
Микрофоны на трубе (флюгере) и контрабасе. На фортепиано - стерео микрофон, прямо над струнами Blumleine. Без обработки вообще. Большой зал.
За фортепиано ваш покорный слуга. smile.gif smile.gif smile.gif Играли "нашару" без репетиции.
Шумы на записи, в основном шум светодиодных ламп на потолке. huh.gif ohmy.gif unsure.gif

Это сообщение отредактировал burd-ig - 22.11.2014 - 20:37

Присоединённый файл ( Кол-во скачиваний: 32 )
Присоединённый файл  Ipanema3.mp3.zip
Top
burd-ig
Дата 22.11.2014 - 20:41
Цитировать сообщение




Unregistered












ќткуда:
Вот еще, саксофон к нам добавился rolleyes.gif
Здесь соло контрабаса!
Восьмерка в большом зале дает о себе знать... smile.gif smile.gif smile.gif

Это сообщение отредактировал burd-ig - 22.11.2014 - 20:44

Присоединённый файл ( Кол-во скачиваний: 22 )
Присоединённый файл  Blues.mp3.zip
Top
burd-ig
Дата 23.11.2014 - 21:05
Цитировать сообщение




Unregistered












ќткуда:
Хорошая статья. Из нее понятно что за железка в мл-52. Можно обсудить, как в нашу конструкцию такое внедрить, и нужно ли.

Присоединённый файл ( Кол-во скачиваний: 74 )
Присоединённый файл  ___19.png
Top
burd-ig
Дата 23.11.2014 - 22:53
Цитировать сообщение




Unregistered












ќткуда:
https://www.youtube.com/watch?v=NflEQ-A4Xdk
Вот еще нашел
Top
ajanonis
Дата 23.11.2014 - 23:53
Цитировать сообщение




Unregistered












ќткуда:
Я голосую за Мл 16 smile.gif
Top
Andkiev
Дата 24.11.2014 - 19:15
Цитировать сообщение




Unregistered












ќткуда:
Как на мои ухи, МЛ -17 прозвучал лучше/честнее всех...
Top
tailorprime
Дата 24.11.2014 - 21:57
Цитировать сообщение




Unregistered












ќткуда:

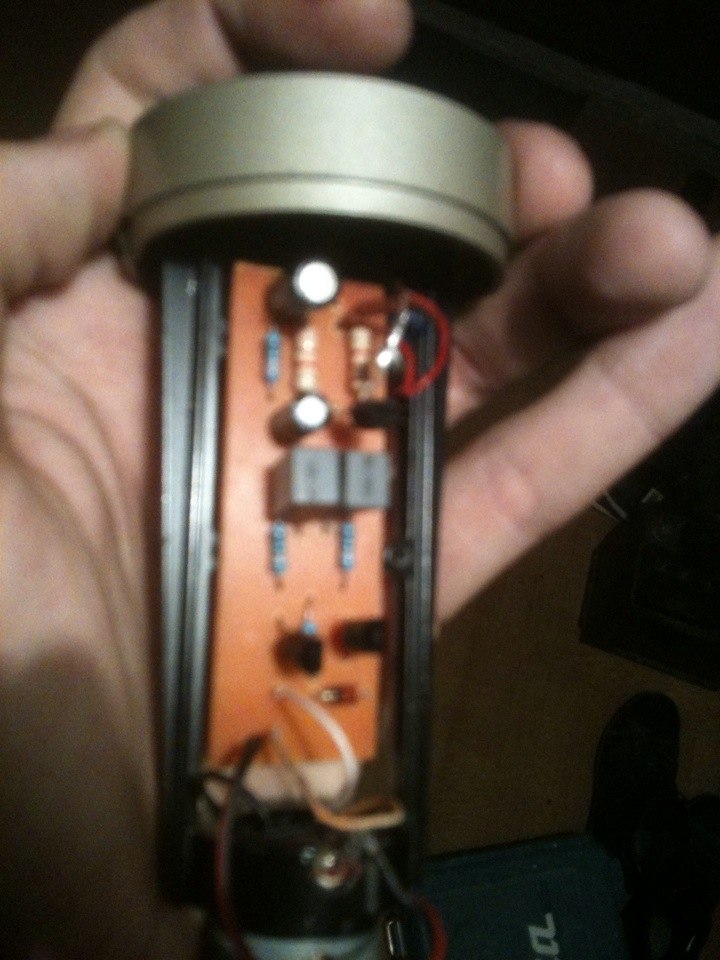

Спасибо тем кто помог найти ошибки в плате. Сегодня собрал, затвор и гигаомный резистор на весу, схема завелась и работает. Полевик BF245. Простите за качество.

http://diyfactory.ru/forum/uploads/img-3317-f28a666194.jpg

Это сообщение отредактировал tailorprime - 24.11.2014 - 22:00
Top
tailorprime
Дата 24.11.2014 - 22:35
Цитировать сообщение




Unregistered












ќткуда:
Думаю брать не брать? что-то подозрительно дешего, http://www.ebay.com/itm/K67-Styled-Capsule...7-/141473161284
