Не судьба Не повезёт так не повезёт. Начал выпаивать транс с платы и старался аккуратно и всё равно выводы-штырьки выдернулись из пластмассовой катушечки. Обмотку верхнюю срезал а что толку... оборвалась первичка и одним проводом под корень. Кто знает чем размягчить лак на пластинах но чтобы катушка не раскисла.

Это сообщение отредактировал yurkov - 6.11.2014 - 20:58

Я где-то писал, что выпаиваю 100 ваттным паяльником + дополнительно припой. Одно небольшое прикосновение и он ваш!!! Меньшая мощность выводы остаются на плате.
Писали про какой-то растворитель или в этой теме, или в теме про эксперименты с аморфом.

Это сообщение отредактировал burd-ig - 6.11.2014 - 21:21

Я трансформатор с платы вырезаю мини болгаркой с гравером а остатки платы потом очень легко выпаиваются...

Не рискуйте с паяльником - лучше вырезать...

Не судьба Не повезёт так не повезёт. Начал выпаивать транс с платы и старался аккуратно и всё равно выводы-штырьки выдернулись из пластмассовой катушечки. Обмотку верхнюю срезал а что толку... оборвалась первичка и одним проводом под корень. Кто знает чем размягчить лак на пластинах но чтобы катушка не раскисла.

Я вскрывал лезвием, пластину за пластиной. По периметру целым лезвием, а в керн загонял отрезок лезвия. Каркас остаётся целый.

Можно обойтись и без каркаса, склеить из картона не проблема, заодно и провод потолще взять, и намотать "внавал" и нужное число витков. Для этого просто бросьте в маленькую стеклянную банку из под красной икры или продукта какого, наполненную ацетоном. Вечером кинете, утром достанете отслоившиеся пластины с остатками пластика каркаса.

Бывает хороший каркас попадается из твёрдой чёрной субстанции, наподобие эбонита, это даже удача. Его и выпаять можно с перегревом платы, ножки не выдёргиваются. Такие каркасы частенько в �БП системников ПК на импульсных трансформаторах. Можно поискать в люминесцентных "энергосберегающих" лампах на 20 Вт.

Сегодня тестировал микрофон с новыми магнитопроводами.

Такое ощущение, что данная конструкция - это определенное звучание. Разницы в корне я не заметил. Т.е. такая конструкция красивая, но не более того.
Собрал сразу стерео вариант и вперед на концерт!
Вот запись саксофона с симфоническим оркестром. Это единственный номер на концерте с солистом, MS-общий микрофон. Ну и что с саксом получилось при такой расстановке можно послушать. В данном случае MS больше относится к соло, нежели к общему.

Присоединённый файл ( Кол-во скачиваний: 35 )
 SaxMS.zip

Ну наверное в данном случае разницы не будет. Вот если треугольник или тарелочки с разными микрофонами попробовать...
Очень радует что он не шумит :-)

Вчера я разобрал посмотреть такой ленточный ,,Golden Age Project R1 active Mk3,, микрофон... потом сфотографирую - там магнитопровод тоже с узкой талией :-)

burd-ig , мягко звучит. Мне нравится. Поздравляю!

burd-ig
Вкусный звук!

Блин - что Вы ерундой занимаетесь? Берется термофен, можно даже строительный, и за пять сек выпаивается "легким движением руки", можно тупо газовой горелкой ( или вообще над комфоркой подержать ) действовать нужно быстро - как только припой расплавился, транс легко вынимается пинцетом ( главное не уронить, потому что ППЦ.. ему будет)
Недостаток этого способа - плате ППЦ 100%...
Но я так понимаю, это ведь никого не парит, не так ли?
Если нужно выпаять не повредив плату, то это тоже решаемый вопрос.
Причем - можно выпаять и обычным паяльником, или паяльной станцией.
Нужна только приспособа, в виде толстой иголки ( стальной ) от шприца.
�голка стачивается под прямым уголом ( делается "тупая" ) краешек, чуть чуть развальцовывается швейной иглой, и приспособа готова.
Технология выпайки следующая - прогреваем одну из паек паяльником, и когда пайка/припой "поплыл" быстро надеваем иголку на ножку.
В результате, ножка транса " висит в воздухе" между ней и пайкой получается зазор, равный толщине стенок иглы.
Обработав так все четыре ножки, транс "легким движением" извлекается из платы.
Операция пройдет значительно легче, если предварительно отсосать пайки отсосом ( речь идет о паяльнике-отсосе ) иногда даже отсос оставляет ножки транса " в воздухе" и не нужно манипуляции с иглой.
Если отсоса нет в хозяйстве - его нужно обязательно купить
Вещь реально нужная, особенно когда переделываешь по сто раз
Ну а если купить отсос не судьба, поможет обыкновенная спринцовка из аптеки - отсасывает припой тоже на ура! В носик спринцовки, нужно вставить алюминиевую или стальную трубочку диаметром 2,5-4 мм.

Припой из мест пайки, можно и выдувать спринцовкой, нужно только надеть на лицо защитный экран ( такой как у бензокосы ) а тело спрятать за толстым березентовым фартуком. Тогда можно и "выдувать" а не только "отсасывать".
Таким способом, легко распаиваются разъемы с более чем 50-ти ножками, а не то что транс с четырьмя...

Саксофон звучит хорошо, равномерно во всем диапазоне, короче говоря - микрофон очень удачный вышел, ПОЗДРАВЛЯЮ!

А вот запись - не очень удачная, баланс �МХО плохой - оркестр "провален"...

и саксофонист, почему то, берет дыхание ртом - это отчётливо слышно в записи...

Еще пару слов о технологии "срезания" обмотки с модемного транса.
Удобнее всего, срезать обмотку маленьким маникюрными ножницами, с согнутыми/полукруглыми лезвиями. А удалять провод удобно маникюрным инструментом, который крайний справа на картинке (не знаю как называется) http://mywishlist.ru/pic/i/wish/orig/005/682/661.jpeg
Купил такой китайский наборчик за 20 гривен, специально для этих целей.
Срезать нужно под лупой, с хорошим освещением - главное, не перерезать проводки первички...

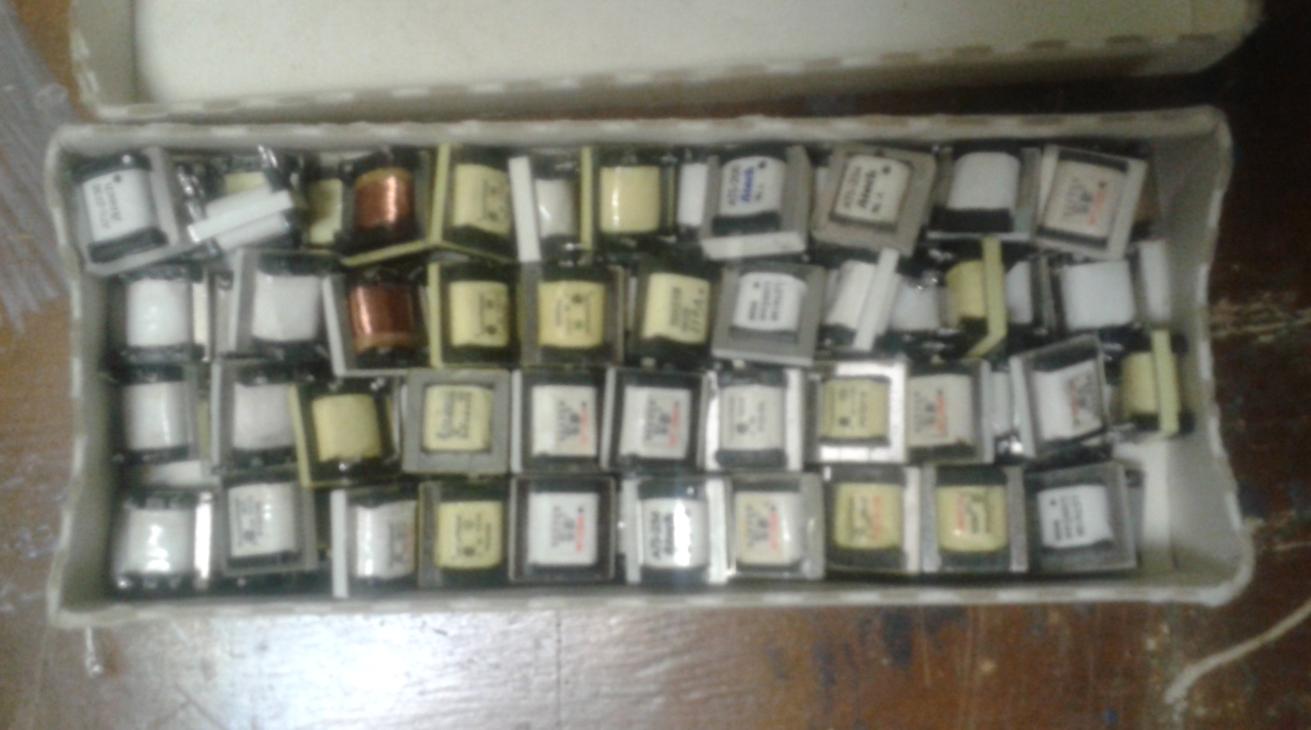

Здесь на фото группа риска.


Пострадавших нет. Тут около 80 штук!!!

"А вот запись - не очень удачная, баланс �МХО плохой - оркестр "провален"... "


Андрей внимательнее, про баланс я написал. В данном случае получился локальный стереомикрофон MS. Поверьте у меня на концерте писалось еще восемь каналов. Кроме этого, еще два ленточника на виолончелях стояли

Это сообщение отредактировал burd-ig - 7.11.2014 - 22:55

К сожалению, у меня в зале безобразный светодиодный свет с охлаждением, который шумит звуком компьютерных вентиляторов (46 штук). Так что реально шум в моих записях сложно оценить. Он есть но поменьше.

Ув. Andkiev более чем полный ответ как безопасно удалить транс с платы. Только Вы и все остальные где были раньше! А ведь мне это было многое известно, а начал выпаивать транс и недооценил ситуацию. Что полезное Я из этого извлёк так то что первичка состоит около 1400 витков. Прежде чем намотать снова этот провод, подскажите стоит ли секционировать обмотки для уменьшения потерь на ВЧ? Так и просится разбить обмотку с тонким проводом на 3 части а толстым проводом между ними. Получается секция тонкого провода потом слой толстого, тонкая потом слой толстого и остаток тонкого. В средней секции витков побольше чем в первой и последней. Так же изоляцию межслойную сделать разной толщины. �ли другой вариант намотать тонкий провод по типу Универсаль а сверху эти 12 витков.

Не судьба Не повезёт так не повезёт. Начал выпаивать транс с платы и старался аккуратно и всё равно выводы-штырьки выдернулись из пластмассовой катушечки. Обмотку верхнюю срезал а что толку... оборвалась первичка и одним проводом под корень. Кто знает чем размягчить лак на пластинах но чтобы катушка не раскисла.

Я вскрывал лезвием, пластину за пластиной. По периметру целым лезвием, а в керн загонял отрезок лезвия. Каркас остаётся целый.

Можно обойтись и без каркаса, склеить из картона не проблема, заодно и провод потолще взять, и намотать "внавал" и нужное число витков. Для этого просто бросьте в маленькую стеклянную банку из под красной икры или продукта какого, наполненную ацетоном. Вечером кинете, утром достанете отслоившиеся пластины с остатками пластика каркаса.

Бывает хороший каркас попадается из твёрдой чёрной субстанции, наподобие эбонита, это даже удача. Его и выпаять можно с перегревом платы, ножки не выдёргиваются. Такие каркасы частенько в �БП системников ПК на импульсных трансформаторах. Можно поискать в люминесцентных "энергосберегающих" лампах на 20 Вт.

Да, действительно больше собирался разбирать транс Взял небольшой ножичек с длинным и узким носиком, поострее наточил и легко расслоил пластины. �х всего то 13 штук. Спасибо за совет.

А есть, чем индуктивность замерить? Мне интересно, сколько будет индуктивность после сборки!!!

Универсаль- это как? Бифилярно?

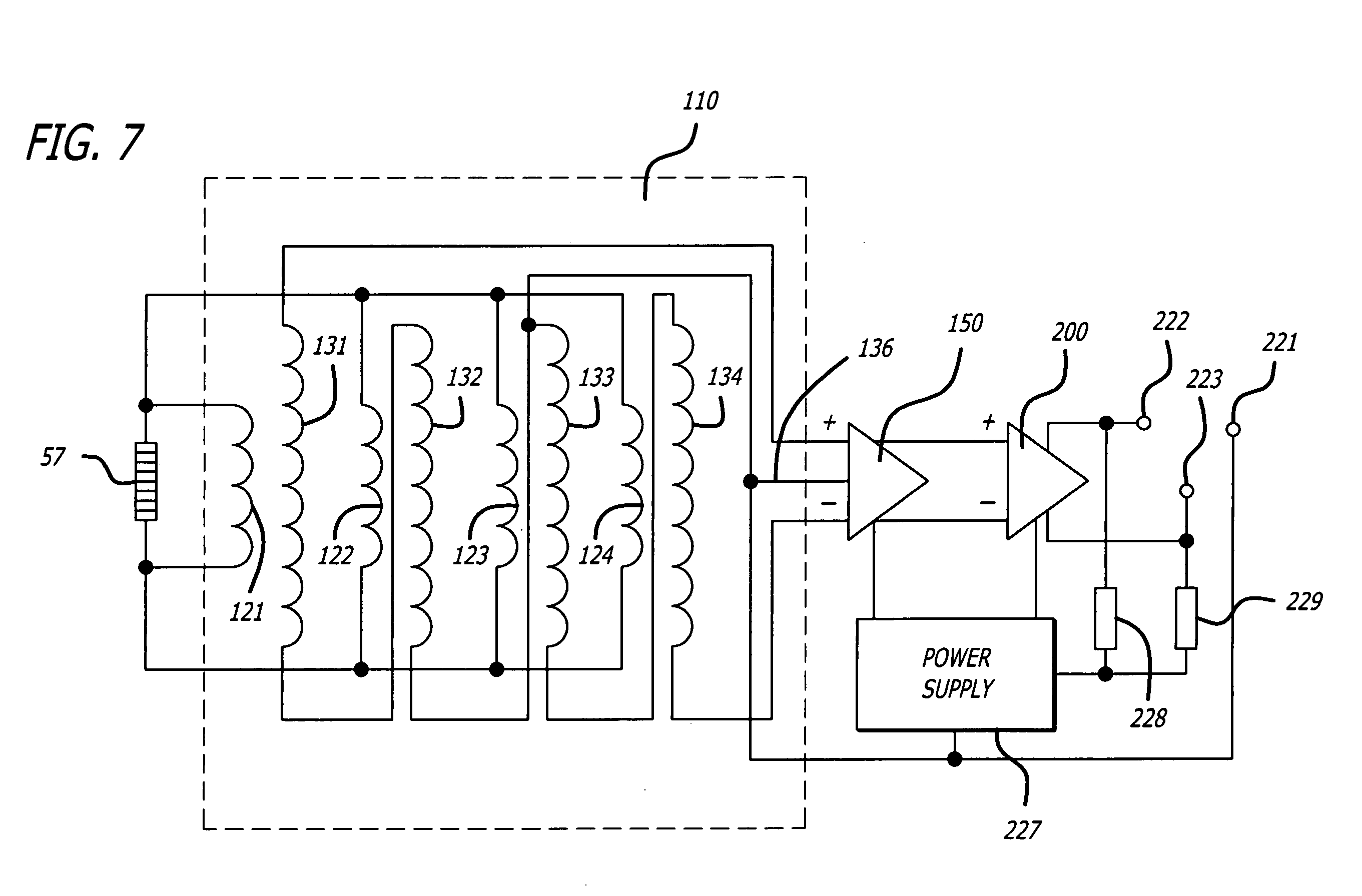

По поводу секционирования. Вот, схема Royer:


Эх! ...не рискуйте так больше, любой нож слишком толстый для работы с пермаллоем. Всё дело в том, что пластины гнуть нельзя (нарушается структура), поэтому лезвие для бритья - самый удачный инструмент для расслаивания пластин из пермаллоя. Если пластины хоть немного погнутся, то проницаемость магнитопровода в сборе снизится, стало быть и индуктивность обмоток тоже. Я нарочно сразу сказал именно про лезвие, чтобы указать конкретно как лучше. Теперь нужно измерять индуктивность. При 1000 витках родной пакет покажет 25 Гн, а пересобранный и немного погнутыми пластинками (хоть на мизер) уже - загадка.

Секционировать не нужно. Намотка "внавал" (широкий ход) или "универсаль" (швейные нитки) проводом который влезет. �золяция 0,5 мм и толстым проводом первичную виток к витку.
