Самодельные микрофоны., Делимся опытом.

Вот его АЧХ. А капсуль? Вернее капсули. Первый - это безродный китаец Альктрон, но дюймовый. Второй - более именитый Gefel PM-860 - но полдюймовый.

Присоединённый файл ( Кол-во скачиваний: 106 )

Вот так они выглядят

Присоединённый файл ( Кол-во скачиваний: 111 )

Т.е. получается не ламповый микрофон, а микрофон с ламповым предварительным усилителем.

Нет, микрофон ламповый. Лампа как положено в корпусе микрофона. В блок питания, как и в Ломо, вынесен выходной пермаллоевый трансформатор. Со вторичной балансной обмотки трансформатора сигнал подается на балансный вход звуковой карты EMU 0204.

Присоединённый файл ( Кол-во скачиваний: 94 )

Т.е. капюль непосредственно к сетке лампы? Не понятно, где в Gefel PM-860 лампа поместилась и что за лампа на коробке. Как говорится, схему в студию можно?

Да капсуль непосредственно к сетке как В Ломо.
Отличие в том, что:
1. Лампа работает с катодом, привязанным к земле.
2. Смещение - фиксированное.
3. Нет отрицательной обратной связи с анода (вернее ну очень сильно ослаблена, можно сказать исчезающе мала).
В Gefel место для лампы и приведенной схемы есть. В качестве высокоомного сеточного применён родной 200 Мом резистор. На коробочке, которая собиралась для отработки схемы и выбора ламп - 6ж1п - 1973г. выпуска. Пробовал 6ж1п ЕВ 1985 г. - уже не то. Появляется лишний шум.
Забыл нарисовать электролит параллельно накалу.

Это сообщение отредактировал real64 - 26.10.2014 - 21:19

Присоединённый файл ( Кол-во скачиваний: 121 )

Просто смутила ваша коробочка для отработки схемы. Зачем она? - было не понятно. Сам блок питания за кадром

Блок питания фотографироваться отказался. Живет под столом и категорически не хочет вылезать. Собран в металлическом корпусе от старого бесперебойника APC. �з особенностей. Стабилизатор анодного напряжения. За ним два RC фильтра. Анодный резистор. Выходной трансформатор через конденсатор подключен на землю. Накальное напряжение: германиевый диодный мост( Немного не хватило напряжения) стабилизатор тока. Трансформаторы помещены в квадратные экраны. Плюс две дополнительные перегородки из 3-мм железа. Только так удалось снизить влияние силового трансформатора.

Попробуйте так: Добавление картинок в сообщение

Beermonza
Спасибо. С утра уже читал. Попробую отредактировать пару своих сообщений.

По данным аудио примером ощущается какой то акустический призвук - надо посмотреть не влияет ли что то возле капсюли ...

Не исключено, что вы правы насчет усилителя.

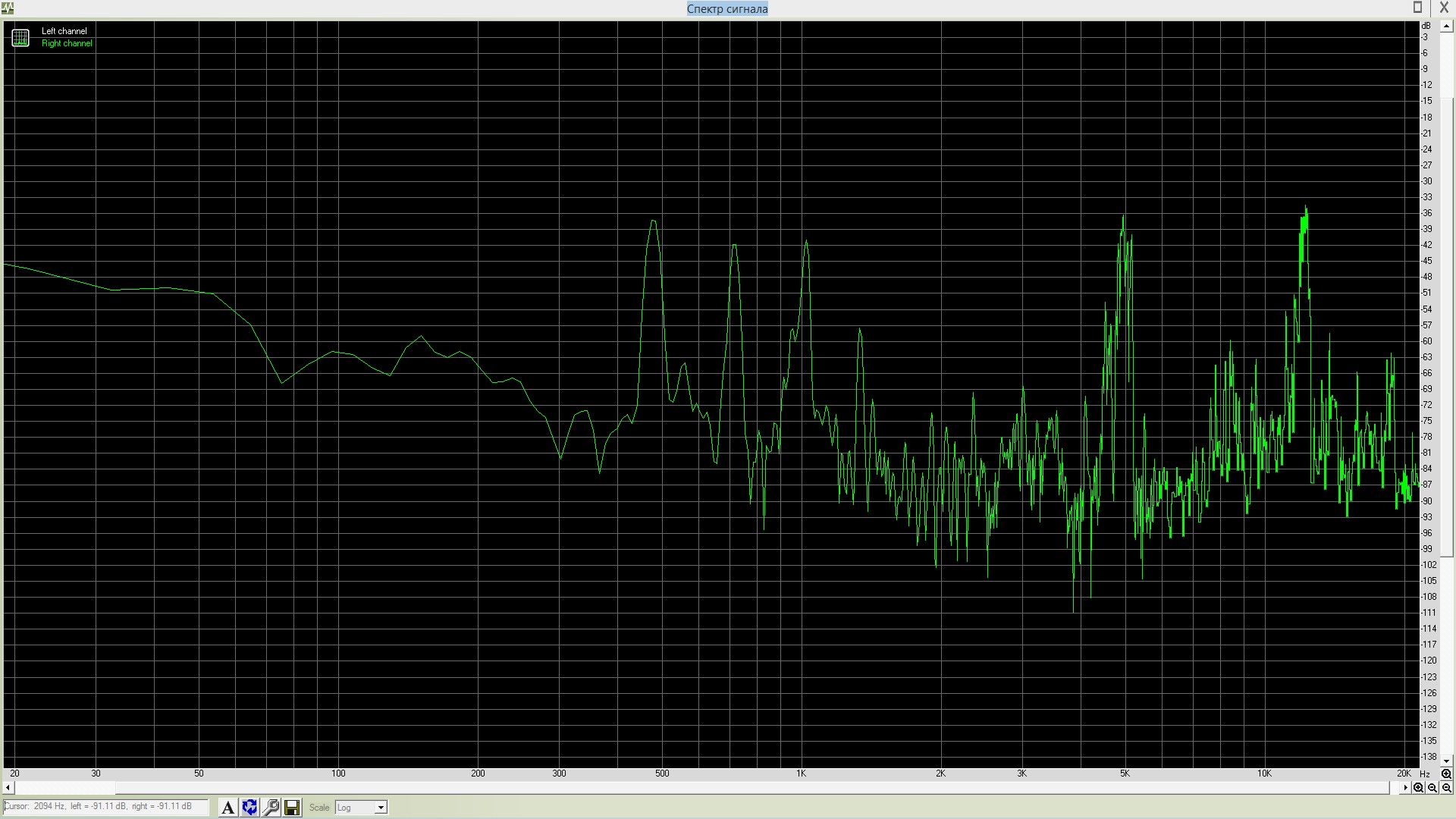

Попробовал ногтем стукнуть по баллону лампы и посмотреть спектр.



Есть резонанс. � не только на 5,9 кгц. Надо попробовать другой тип лампы.

Сегодня писали струнный квартет. Кому интересно, запись двумя ленточниками по системе Blumleine.
Жалко не было времени поиграться с MS. Было бы то же интересно.

Это сообщение отредактировал burd-ig - 27.10.2014 - 18:25

Присоединённый файл ( Кол-во скачиваний: 31 )
 KvartetBlumleineMozart.zip

А характер призвука на Ваш взгляд сохраняется на протяжении всего файла? Там два микрофона (капсуля).

Это сообщение отредактировал real64 - 27.10.2014 - 19:24

Тогда может попробовать на лампу надеть какие нибудь резиновые шайбы ?

Не выслушал весь файл... да звучат по разному, но чтобы понять разницу, фрагменты нужно было нормализовать. Первый звучит с подчёркнутой нижней серединой, как Мк219, а второй по натуральнее, толко у обоих в верхнем диапазоне какой то призвук. Похоже что виновата комната... А... поп фильтр поставьте - очень бубнит

А тут уже с новыми магнитопроводами ?

Нет со старыми. Просто давно хотел боле менее порядочный квартет записать.

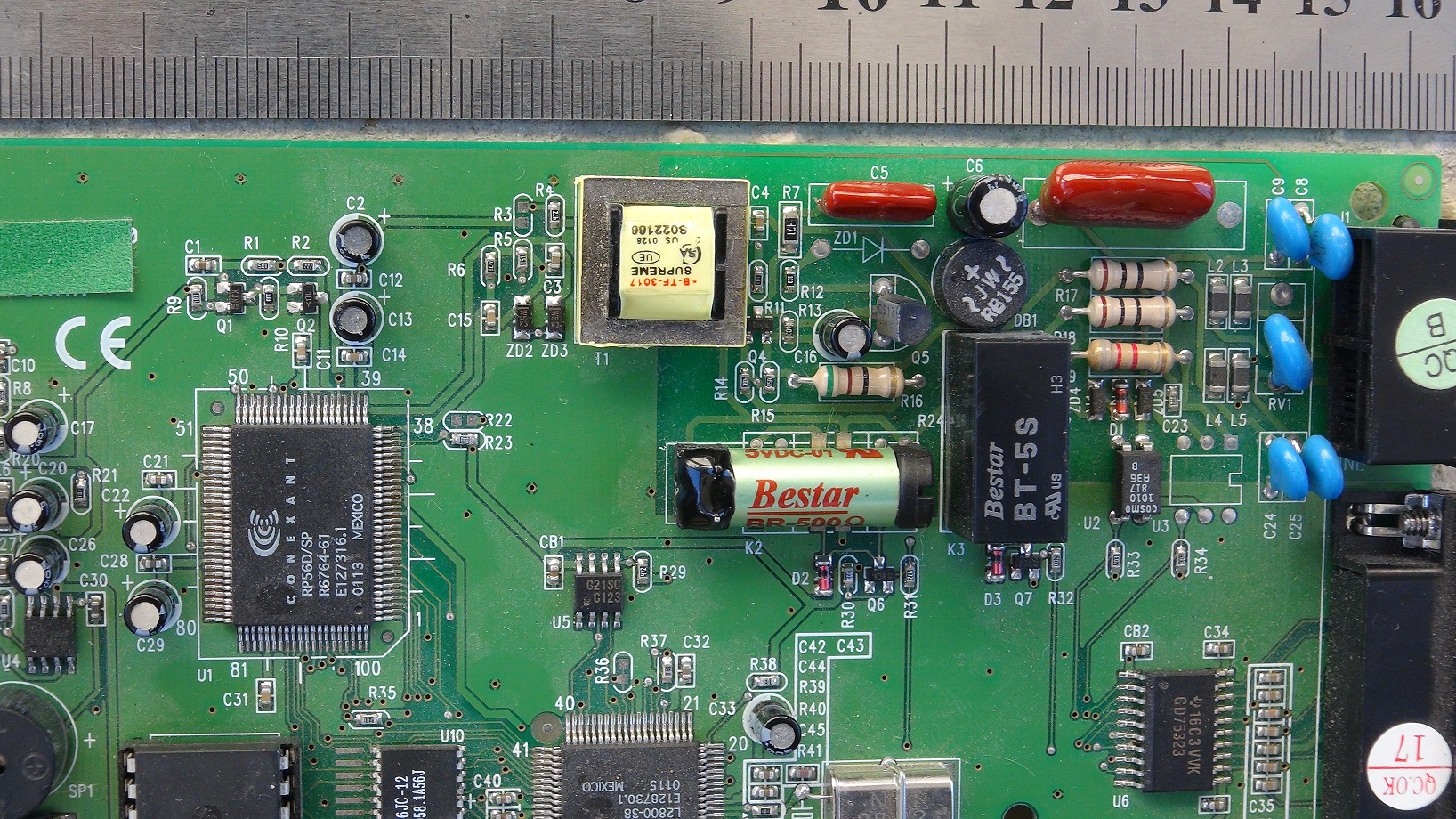

Поспрашивал компьютерщиков и дали вот такую плату от модема. Читал что не следует железо транса разбирать. Вижу что проклеено хорошо, послушаю совета срежу обмотку и в просвет просуну 12 вит провода для первички или сколько там.

Обмотка срезается элементарно, внутри изоляция межобмоточная есть. Мотайте 12 витков.

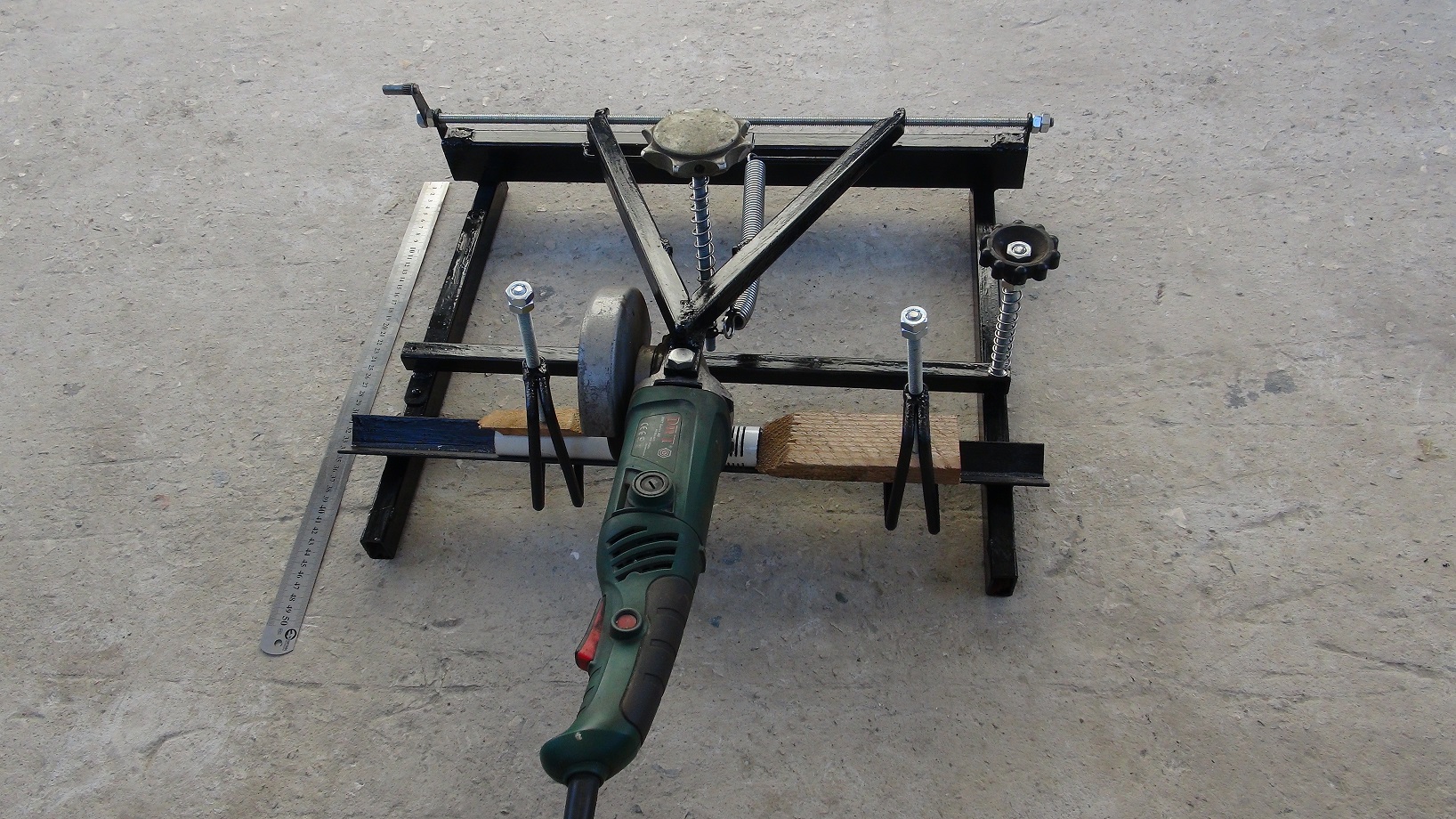

В дополнение к тому кто как делает пропилы. Моя приспособа с учётом того что ранее было обсуждено. �меет упор глубины пропилов и имеет компенсатор износа диска.

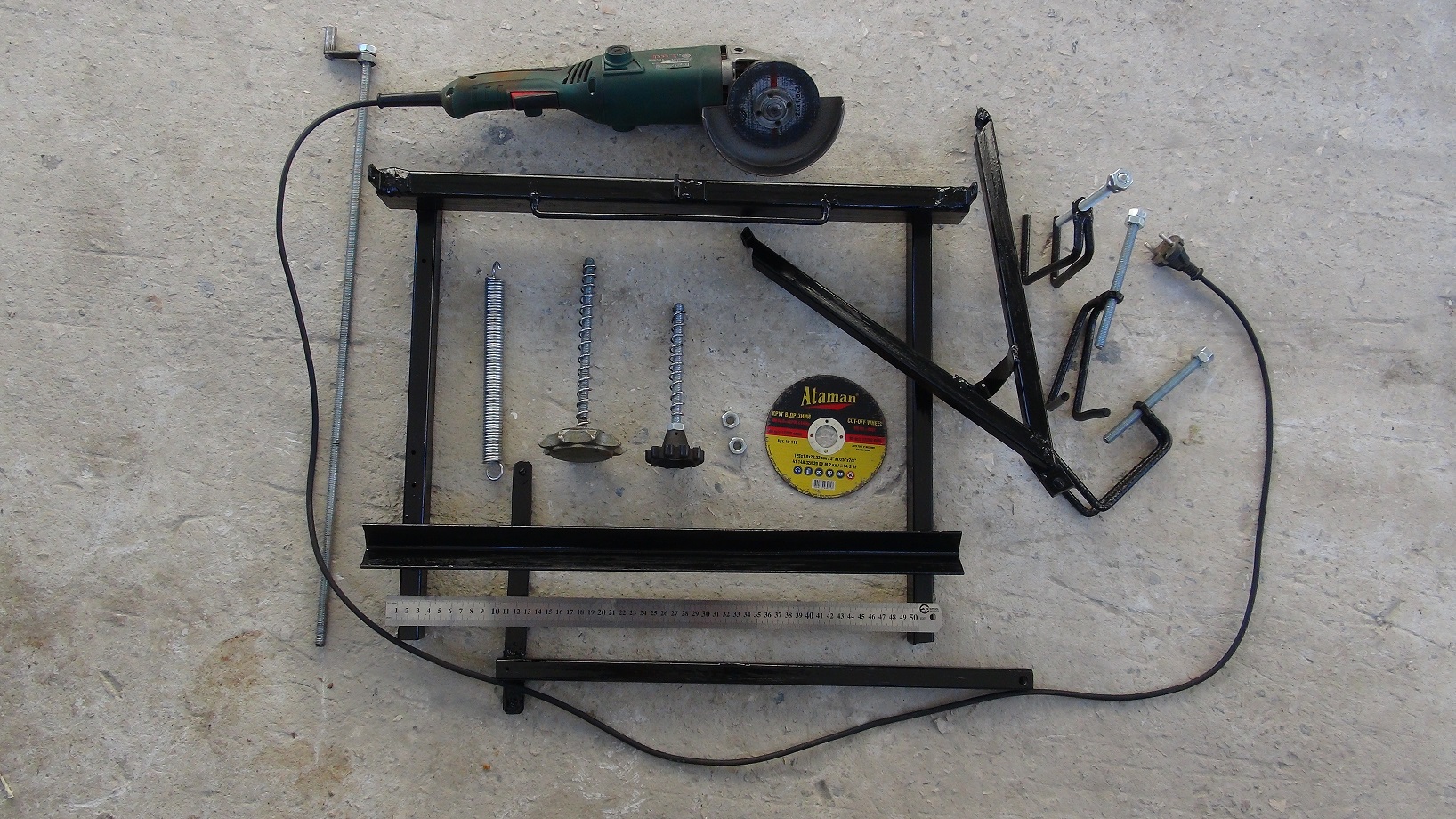

�з чего состоит img-3246-6bb7cda5a1.jpg

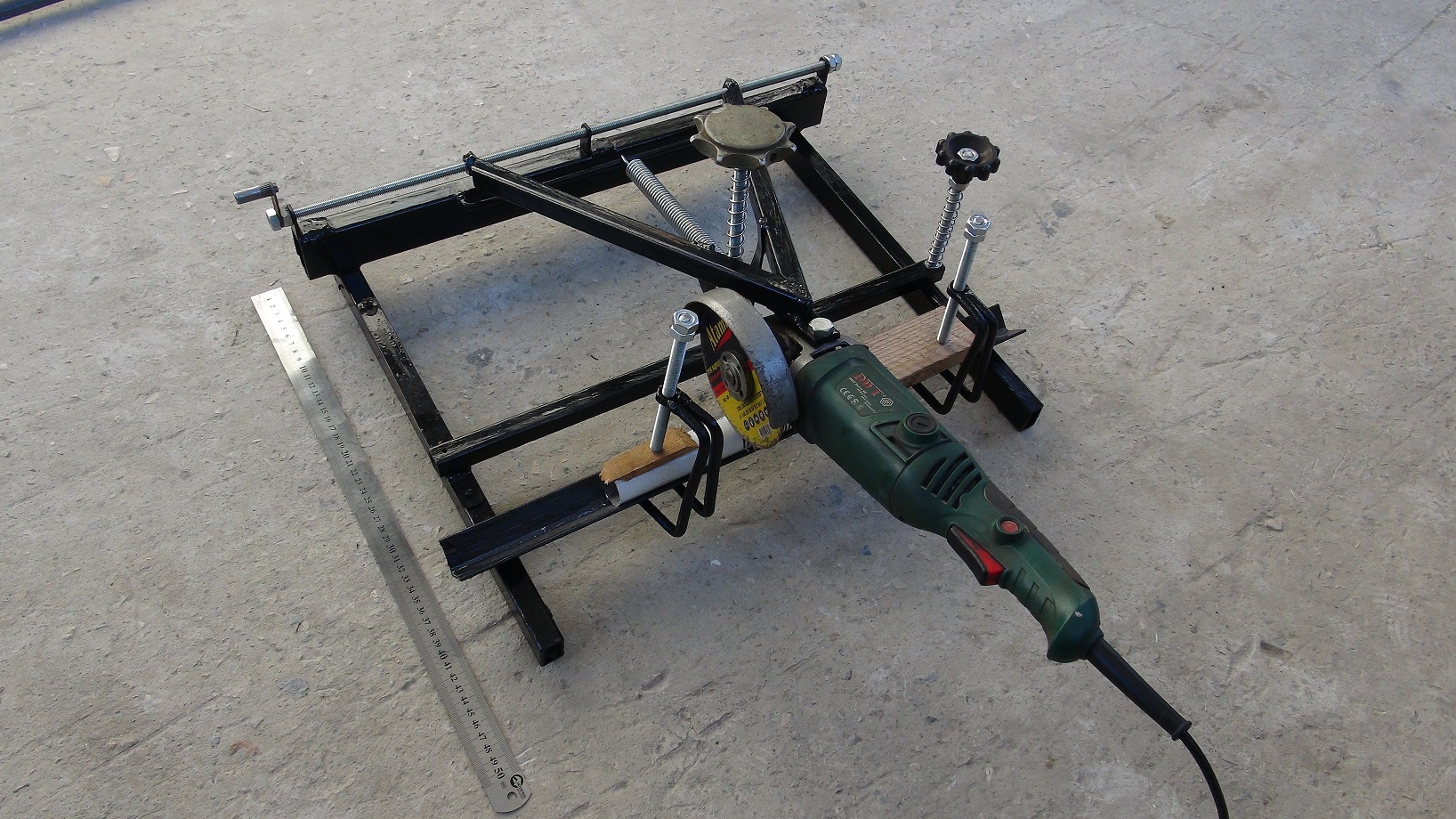

В рабочем состоянии img-3247-e7c477de63.jpg

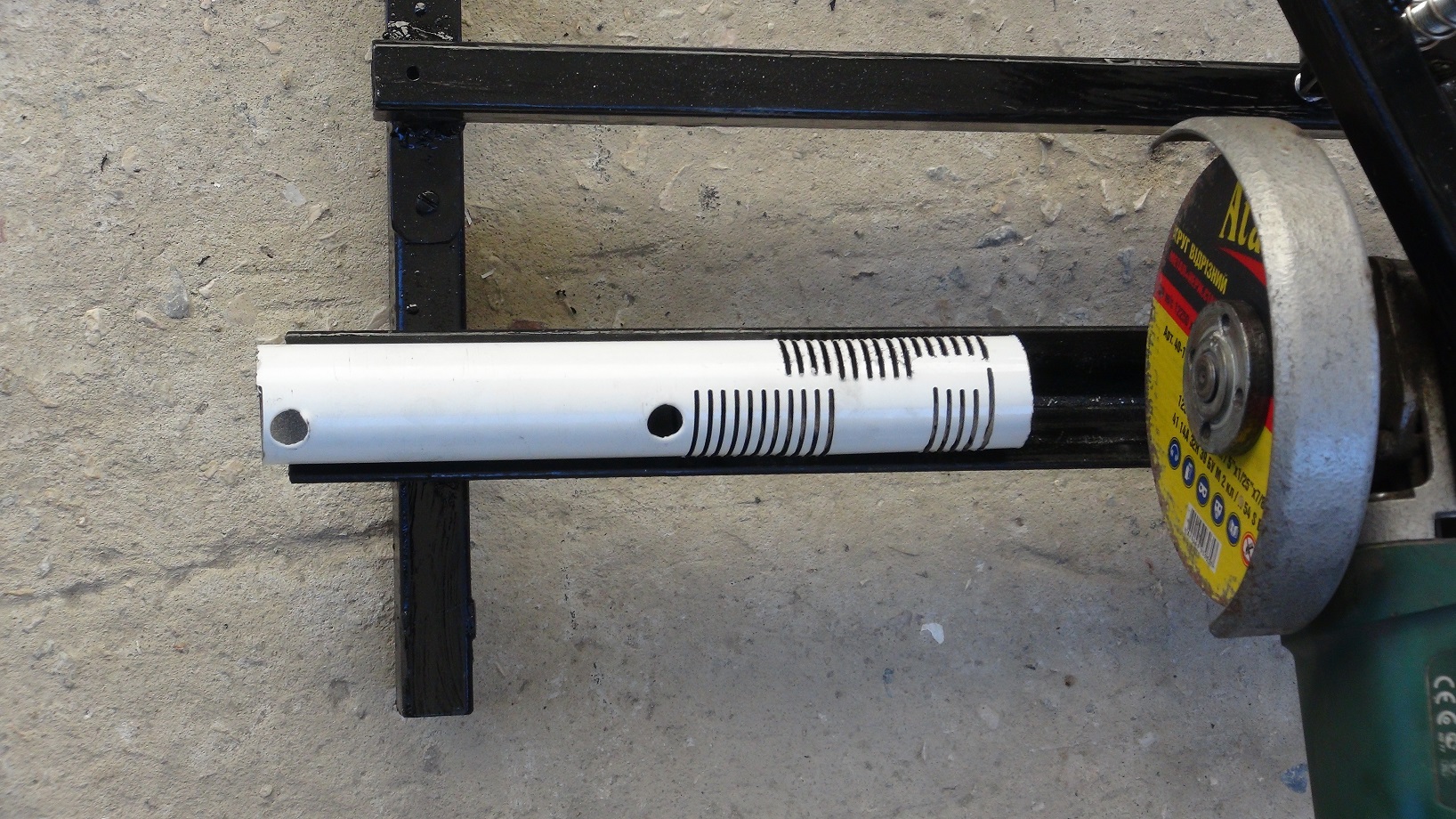

Первые тренировочные пропилы. От пропила до пропила 5 секунд. Пропилил, прокрутил 2,5 оборота пропилил... img-3249-c3c446a575.jpg
