При наличии полоски в 4 мм (у меня все то же оцинкованное железо 0,5 мм), только режь да собирай.
Заодно хочу проверить идею - "соберется" ли акустическое давление в центре?

Сразу родилась идея, как без труда собирать такую конструкцию на стапеле.

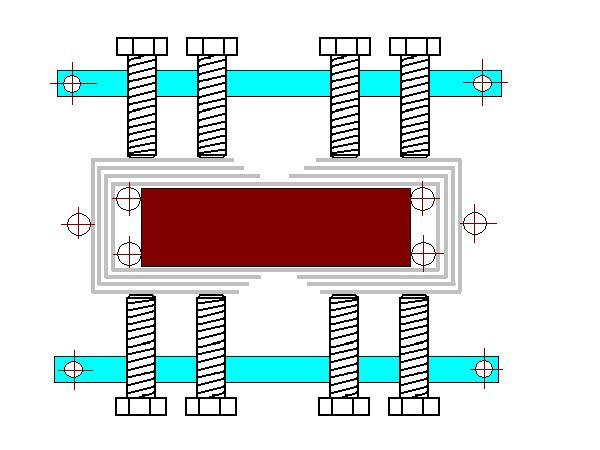

Смысл такой (на коленках собирал опытный образец): зажимаем слева и справа по центру набор полосок, загибаем, прижимаем и пропаиваем. Зажимы нужно продумать, чтобы тепло от паяльника не уходило от заготовки. Можно заточить болты на концах.
Как не странно, но проблема - это нарезать полоски по 4 мм. Ножницы деформируют место разреза и приходится выгибать полоску обратно вдоль ширины. Частично проблему решил пропуская ленту через маленькую щель постепенно подгибая ленту в обратную сторону.

Можно еще доработать, но такая конструкция ускорит сборку магнитопровода.
Как видно сечение магнитопровода примерно такое же как и сами магниты 4х4 мм.
Результаты по характеристикам микрофона выложу, как только доделаю.

Это сообщение отредактировал burd-ig - 11.10.2014 - 22:11

У меня есть идея для магнитопровода использовать пермаллой:
http://www.ebay.com/itm/Mumetal-Nikel-Perm...=item27dab51c56

но не знаю, есть ли в этом смысл и ещё как его соединить ? Может клеем ? Где то видел ленты как раз по 5мм...

По вашей схеме можно использовоть и полоски от силового трансформатора но поять уже наверно не получится.

Мы им никель по 1000 руб. за кг (16,29$ биржевая стоимость на сегодня). Они нам пермаллой по 2000 руб. за 100 грамм.
Страна дураков!!!
Причем после механической обработки свойства этой фольги теряются. Потом опять отжигать, а здесь то же своя технология. Санкции против нас уже давно введены!!! Не дай бог мы производить начнем, "мозговитых" ведь много судя по этому форуму!

Это сообщение отредактировал burd-ig - 12.10.2014 - 12:21

Ну если бы взять ленту шириной 5мм, помазать клеем и на оправке намотать?

http://www.sibmetaltorg.ru/products/lenta-...50mm-gost-10994

�ли намотать на оправку проволоку и пропитать её клеем:

http://www.sibmetaltorg.ru/products/provol...m-gost-10160-75

Не греть и не обрабатывать....

Ну тут так мои дурацкие идеи - ощутимой разницы против обыкновенного железа наверно не будет

А тут мой гнев расстаял!!!
http://xn----btbhszpll.xn--p1ai/g4277734-p...agnitno-myagkie

Я просмотрел немножко: есть и колпачки и трубы из пермаллоя. Тогда можно подумать и про экраны для трансформаторов и даже самого корпуса для ленточника. Может смысла особого и нету, но если отработать какой то особенно волшебный микрофон, то может и даст пару дб в пользу с/ш ?

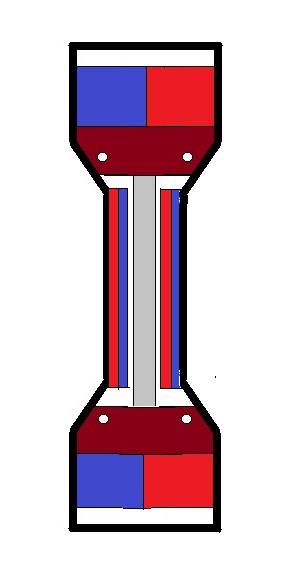

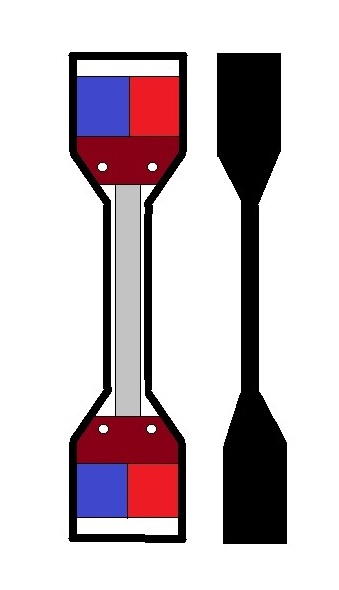

Вот нарисовал кое какие идеи:

ajanonis: Вставьте ссылки на картинки друг за другом. Меньше места займет.
Последний рисунок напоминает конструкцию Royer:


Это сообщение отредактировал burd-ig - 13.10.2014 - 00:28

Сегодня на работе сделал стапель для сборки магнитопровода!!!
�з металлического хлама плюс стеклотекстолитовые направляющие.
Вещь!!!
Быстро, удобно!
За час (с учетом фотографирования и доведения технологии) дома изготовил первый образец.
Правда забыл, что стеклотекстолит нужно избавить от меди! и он то же лудится.

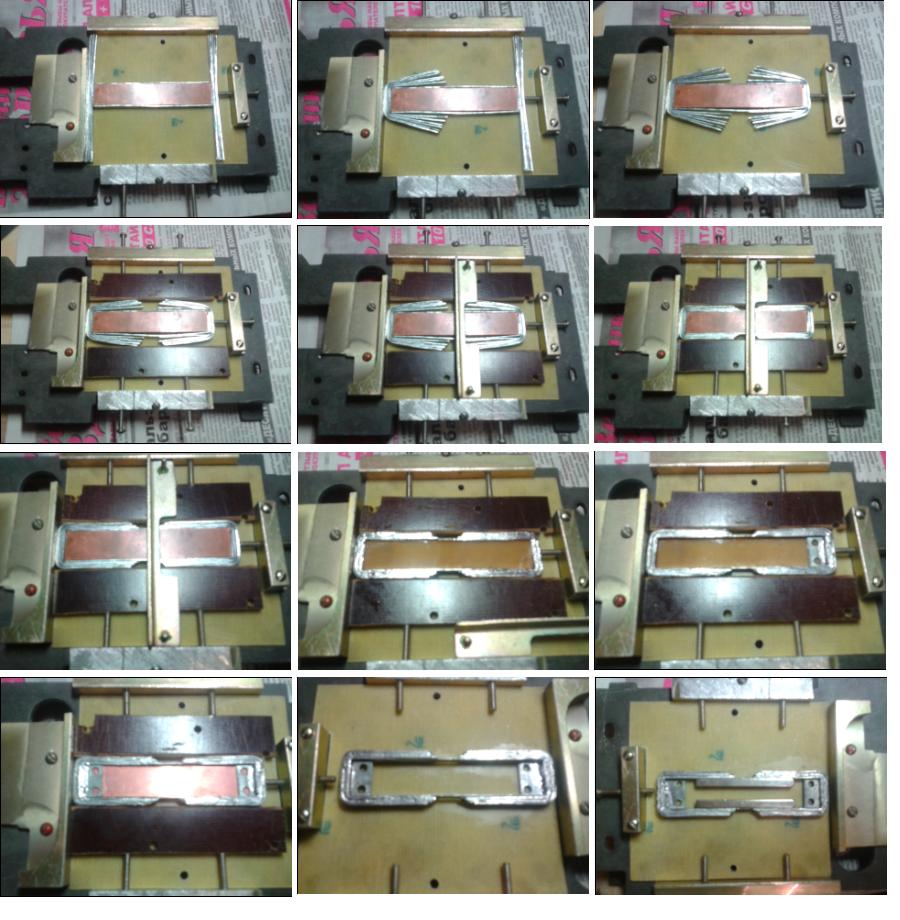

Вот презентация!!!



Это сообщение отредактировал burd-ig - 13.10.2014 - 19:34

После последнего поста решил засечь время, за сколько изготовлю.
Получилось 40 минут, правда заминки были из-за забытых на работе ножниц по металлу.



Да и забыл сказать! Гайки крепления впаиваю менее мощным паяльником. Ну еще 10 минут.

Это сообщение отредактировал burd-ig - 13.10.2014 - 20:49

Да, только вот магнитов фурмы ромба нету




Присоединённый файл ( Кол-во скачиваний: 57 )

Тут целый подпольный цех организовался

Ну если подпольный цех...

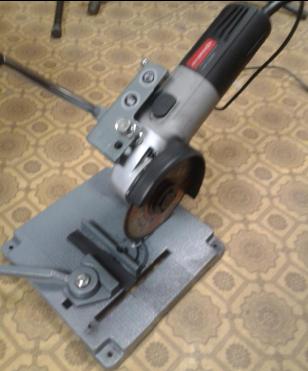

Вот еще одна хитрость для изготовления корпусов:

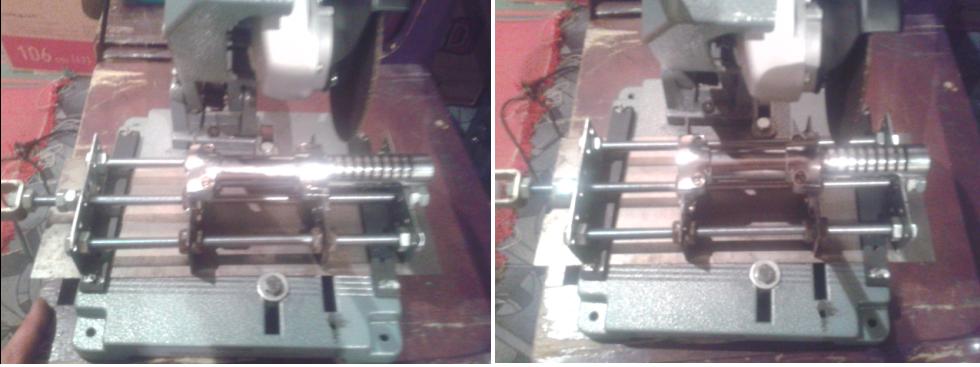

Эту приспособу я модернизировал, сделал подачу заготовки:

Теперь самое долгое - это разметка трубки.

Я сделал чуть по другому, но принцип тот же. А для точного шага прикрутил штангель: один его нос прицепил к столу, а другой к подвижной конструкции...

Я метки поставил... шаг... можно было линейку прикрепить.

Тогда разметку трубы делать не нужно - штангель ходит параллельно. Чтобы глубина прорезей была одинакова, для этого служит лимитер - простой болт возле болгарки который опирается в столик...

Вот я сегодня про стопор думал, но под рукой пары гаек не оказалось, чтобы сделать. Разметка мне нужна продольная, это я про стерео вариант...
А чем внутри "заусенцы" убираете?

Легче прикрепить штангель, а точность десятки доли мм

Два поворота "лимба" - 3 мм, люфта пока нет. Себя еще и так проверяю.

Это сообщение отредактировал burd-ig - 18.10.2014 - 20:38

Шкуркой приклеенной к круглой деревяжке
