Ламповый гитарный директ бокс, для гитар и басов

dirty11garry, у тебя земля выхода берётся от земли входов. Получается, что мощные выходные токи проходят также через цепи входа. Это, скорее всего, и ведёт к увеличению фона. Попробуй взять землю отдельными проводами, как на схеме - для входа это будет терминал входного резистора 480к, для выхода - второй по схеме катодный конденсатор. Корпус нужно заземлить в одной точке, соединив с землёй выхода, либо землёй источника питания. Земля от источника питания (куда припаяны конденсаторы фильтра) ни в коем случае не должна идти сразу на вход - она должна соединяться с выходной землёй и постепенно, как по схеме, если смотреть от правой руки к левой, идти к входному резистору. Попробуй так сделать, может фон уйдёт, не прибегая к более трудоёмким способам.

Это сообщение отредактировал ZAQ - 17.11.2013 - 07:10

dirty11garry, перво-наперво надо попробовать временно вынести тор за пределы корпуса (на 20....50 см). Если фон уйдёт, то тор рассчитан "на пределе" - он просто лучит. Попробуйте и напишите.

дык так и есть! уводишь на 7см и фона нет)

dirty11garry, у тебя земля выхода берётся от земли входов. Получается, что мощные выходные токи проходят также через цепи входа. Это, скорее всего, и ведёт к увеличению фона. Попробуй взять землю отдельными проводами, как на схеме - для входа это будет терминал входного резистора 480к, для выхода - второй по схеме катодный конденсатор. Корпус нужно заземлить в одной точке, соединив с землёй выхода, либо землёй источника питания. Земля от источника питания (куда припаяны конденсаторы фильтра) ни в коем случае не должна идти сразу на вход - она должна соединяться с выходной землёй и постепенно, как по схеме, если смотреть от правой руки к левой, идти к входному резистору. Попробуй так сделать, может фон уйдёт, не прибегая к более трудоёмким способам.

По идее вход соединен с 480К резистором, выход - на XLR с перемычком корпуса
еще раз пройдусь по землям. Спасибо!


Это сообщение отредактировал dirty11garry - 17.11.2013 - 16:30

Ну извини тогда, а то я подумал, что белый провод - это земля и он соединяет гнёзда...

Вот, с этого и начинайте. Какие провода, какие земли! Просто, транс лучит. Посмотрите http://publ.lib.ru/ARCHIVES/R/%27%27Radio%...bdjv-fax%5d.zip стр.28 Я заказываю трансы на сетевое напряжение 250-260В. Ничего не фонит при любом расположении тора, даже намёка на гудение нет. Кстати, если решать "в лоб", то в таких случаях экраны должны быть толщиной несколько мм(!), так что, не сильно рассчитывайте на все эти ленты, перегородки и т.п.
Эти же тезисы прямиком направляются в тему "Экраны для силовых торов". Лечить надо причину, а не торы укутывать.

Это сообщение отредактировал Tuvalu - 17.11.2013 - 20:46

Да у него вроде как заказной транс был в экране под повышенную индукцию, поэтому на него и не было претензий...
Транс итак огромный, по сравнению с потребляемым током, у него режим чуть ли не х/х.
Наибольшее разнесение трансформаторов в прямоугольном корпусе - это размещение по диагонали, в углах.

PS
�сточником фона могут быть даже диоды. Хайэндщики применяют в качестве выпрямительных диодов ультрафасты и Шоттки, причём каждый диод в мостовой схеме шунтируется дополнительно конденсатором на удвоенное напряжение и ёмкость 15-22нФ.

Это сообщение отредактировал ZAQ - 17.11.2013 - 21:32

Гораздо важнее не выставить расстояние между силовым/выходным трансформатором и схемой, а повернуть детали в пространстве на 90 грд. так, чтобы вектора электромагнитных полей не совпадали по осям. Сейчас выходной и силовой трансформатор выставлены с совпадением векторов, они параллельны. Тор нужно положить плашмя на дно.

Если в выпрямителе используются диоды Шоттки или ультрабыстрые/импульсные, то в шунтировании их конденсаторами нет необходимости, на то они и "быстрые" чтобы самостоятельно не допускать переходных выбросов, без помощи дополнительной ёмкости.

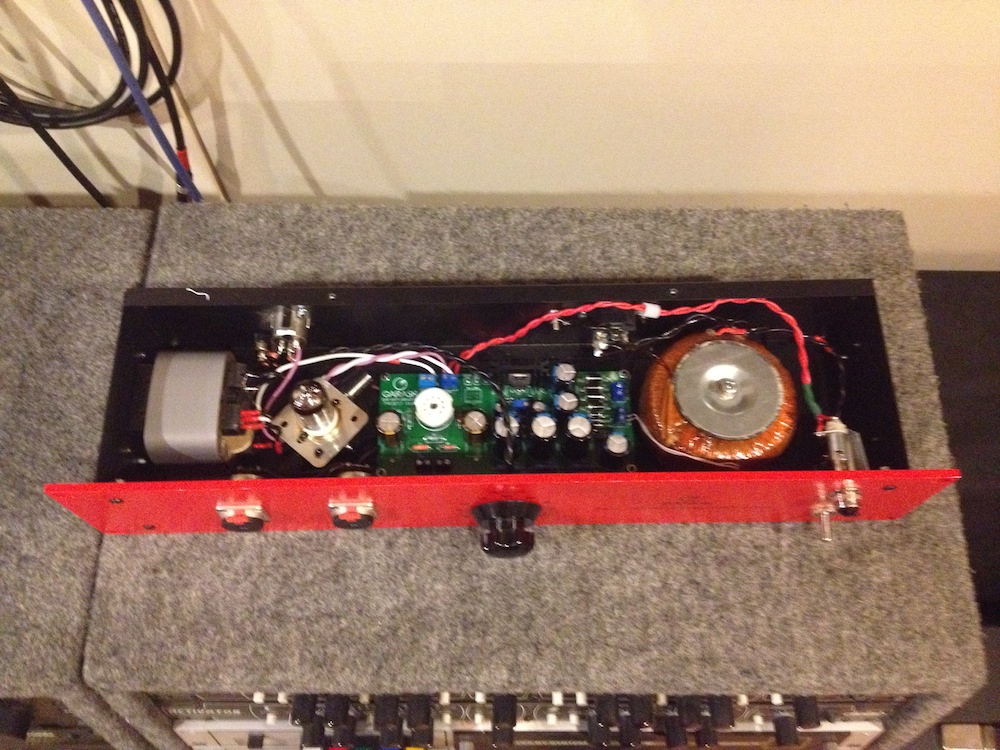

В продолжении темы. Вот что имею на данный момент.
Юнит сделан на заказ, поэтому есть весьма жирные решения (главным образом корпус и панель).

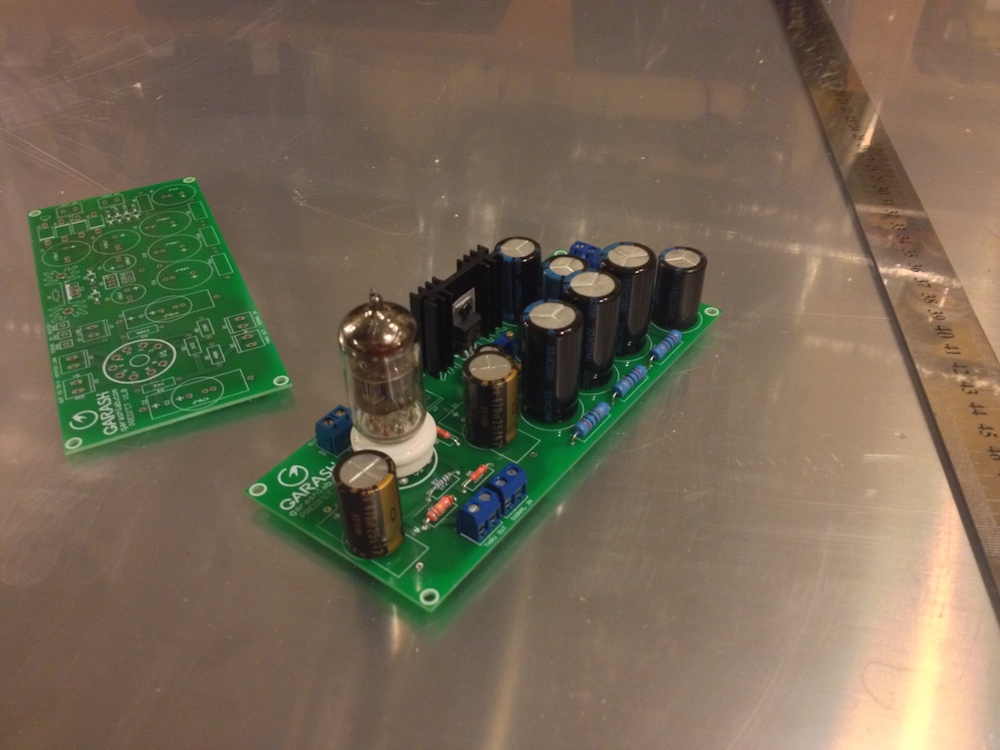

Мною расведена платка по схемам в триде. Уже в процессе постройки юнита обнаружил несколько косяков, поэтому был вынужден сигнальную часть сделать p2p, а от платы использовал только питание. Правлю плату.

Выходной транс - заказной Аудиоинструмент. Офигенного качества надо сказать. Самую малость уступил по низкой границе частот (что веьма не критично) огроменному 25W Эдкору, который использовал при первой постройке, при почти в два раза меньшем размере.

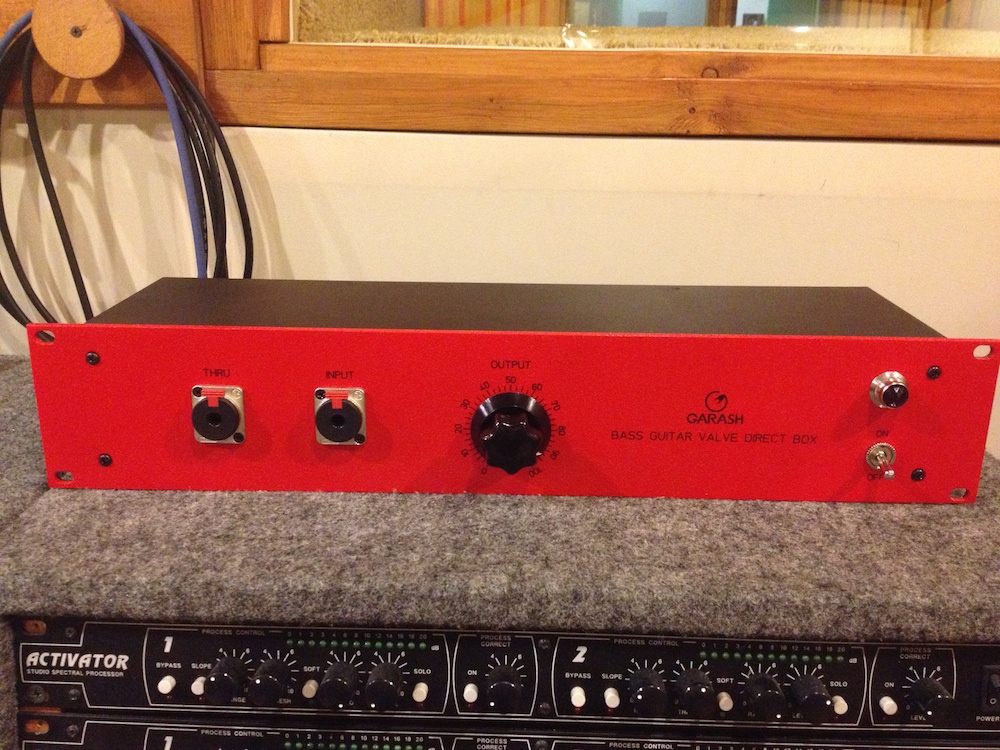

Корпус - Алас, панель заказная штучная.

Выглядит шикарно! Где взяли такой модный винтажный колпачок на потенциометр, если не секрет?

Класс!Можно заказывать?

banzaimusic.com

пока нее, ибо нынешний вариант платы с косяком, исправляю. В течении 2-3недель думаю девайс будет готов к штучному пр-ву.

dirty11garry
А можно узнать параметры GXSE5-600-15(5)K?
�нтересует только активное сопротивление первичной и (особенно) вторичной обмоток.

P.S. Понимаю, что уже год прошел, но все же надеюсь))

P.P.S Может, кто-нибудь на Groupdiy спросит, а то с моим английским туда соваться не очень комфортно.
