Ещё раз про THAT4301, Народный компрессор?

Выкладываю свой вариант разводки в формате P-CAD 2006.
http://diyfactory.ru/forum/index.php?download=134

В схеме ничего нового, использованы вместе две части.
1. Схема самого компрессора - последняя версия Thornа с 5-й страницы
http://diyfactory.ru/forum/index.php?act=A...e=post&id=20876
2. Регуляторы Attack и Release взяты из даташита DN115 с сайта THAT

Схему даю для наглядности и соответсвия нумерации элементов на плате. Номинал R35 18M. Я такой не смог найти и запаял три штуки по 3М. Плату разводил для себя, на одной стороне все уместить не получилось. Выводы переключателей в одну кучу тоже не собирал, чтоб меньше перемычек делать. Хотя сам я делал двустороннюю. Если будет интерес, то доработаю для более удобного монтажа.

Тем временем протестировал свой вариант.
Все работает как надо. Последняя версия - 1.5.

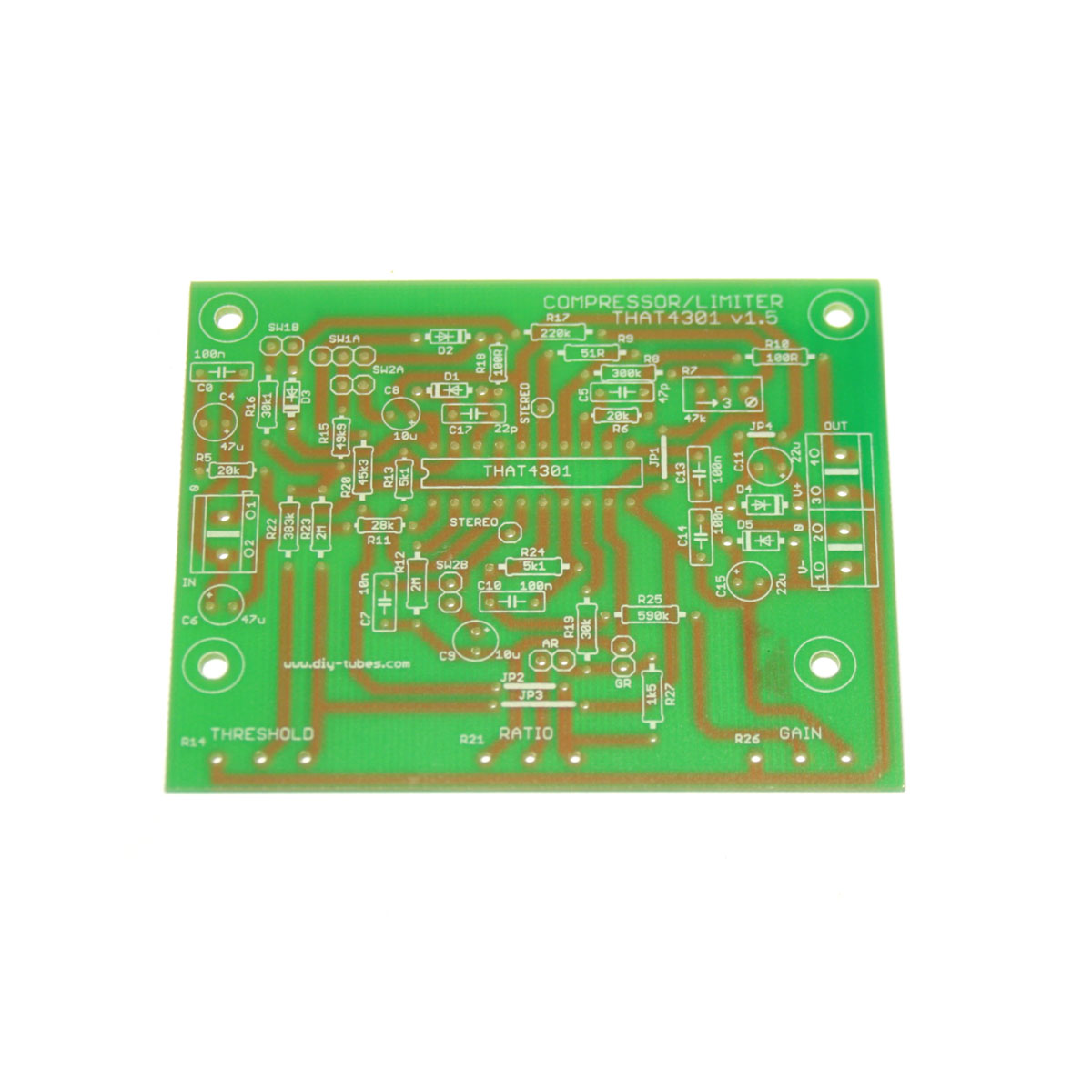

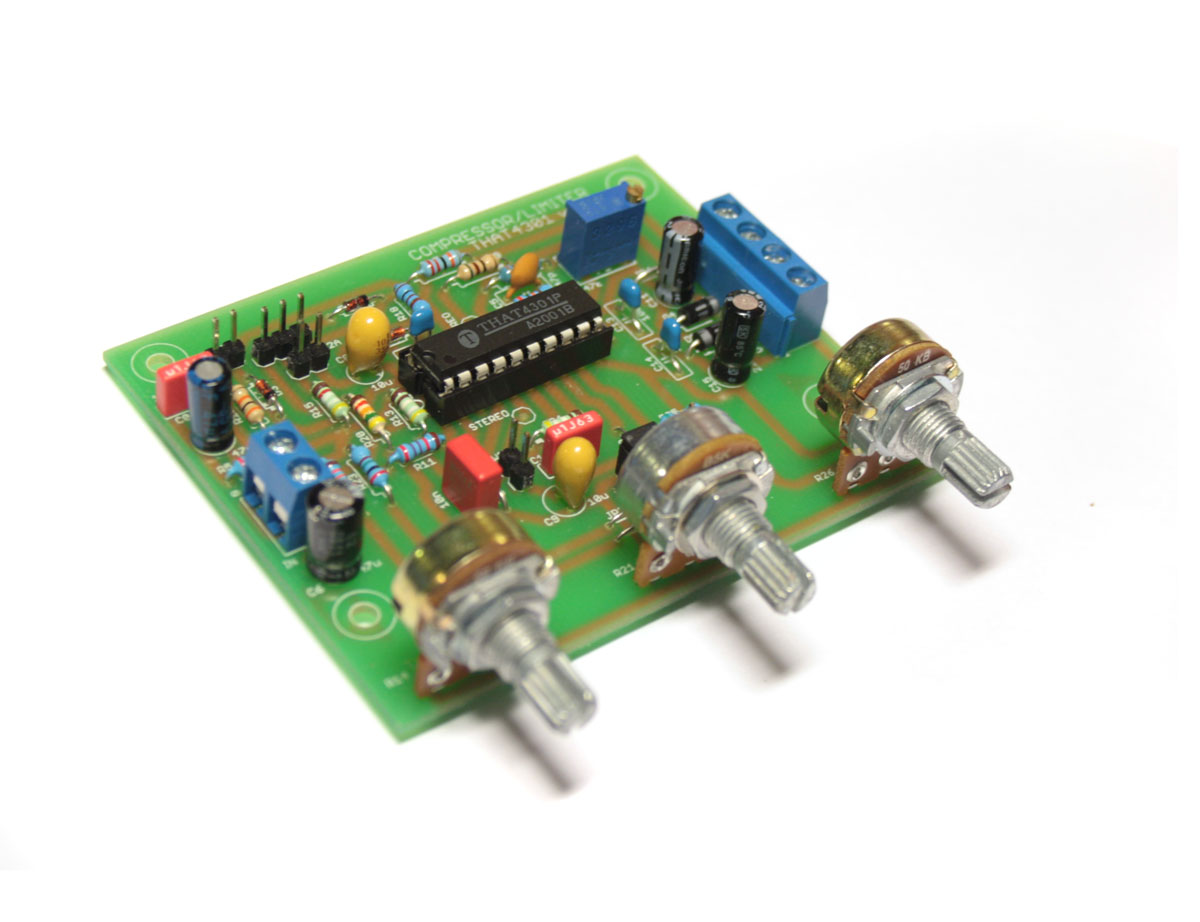

1. Односторонняя - готова для изготовления в домашних условиях
2. Точки подключения для стерео
3. Точки подключения для атаки/релиза (планирую сделать аддон)
4. Точка подключения индикатора GR
5. Размеры позволяют разместить вертикально в 2u если кто-то решит собрать многоканальный вариант



В принципе, плата позволяет экспериментировать с номиналами (разные номиналы в цепях регуляторов, на пути сигнала, подключать дополнительные фичи (атака релиз, авто детектор, GR, стерео).



Провел грубые тесты на слух и синусом, регулятор гейна эффективно позволяет компенсировать уровень сигнала, ratio, threshold работают как надо. Threshold как обсуждали, оставил в старых традициях: полностью по часовой стрелке максимальное значение.

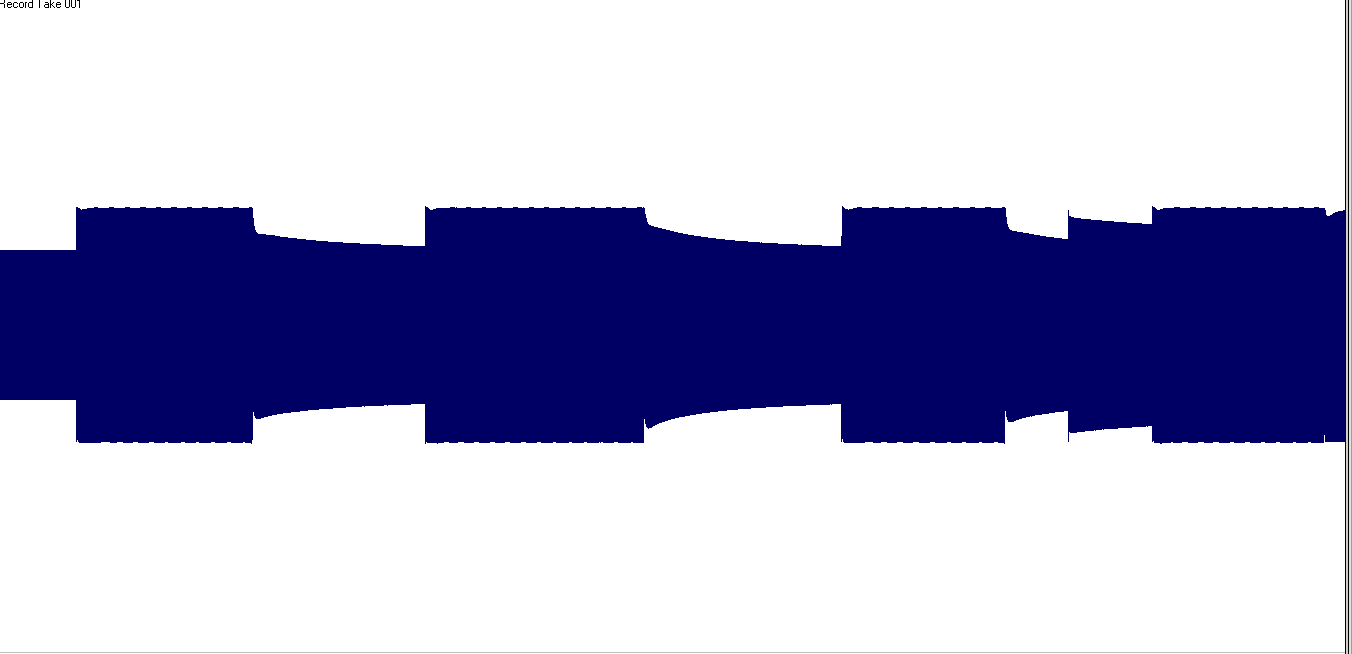

Картинки (гейн посередине, Ratio примерно четверть, Threshold также). Две картинки - разные положения переключателей - hard/soft, RMS/peak:





Последний вариант доков по проекту чуть позже выложу.

На groupdiy дали линк на ещё один вариант компрессора на THAT4301. Что скажете по поводу регулируемых атаки релиза на TL072 (схема на последней странице)?

Присоединённый файл ( Кол-во скачиваний: 106 )
 d_r___Compressor_Manual_Serv.PDF

Сделал схему отдельно чтоб удобнее было смотреть

Присоединённый файл ( Кол-во скачиваний: 138 )

Последний вариант схемы и платы. Пригоден для ЛУТ.
Сорри за заявление по поводу вертикальной установки в 2u - по размерам не влезает. Учтём в следующей версии - надо уменьшить расстояние между потенциометрами и размер по ширине платы (сейчас 82мм). Но и горизонтально в 2u можно установить минимум 6 каналов (а может и больше).

Присоединённый файл ( Кол-во скачиваний: 77 )
 THAT4301_v1.5_full.zip

Thorn
А что интересует? Схема вполне рабочая.

Я планирую развести плату аддона для 4301 компрессора, атака релиз, и доп варианты для RMS. � GR meter наверное отдельно.
Так вот по поводу регулируемых атаки релиза есть вариант из даташита и этот вариант на TL072. Последний подкупает своей простотой. Но вот TL072 и потенциометр 4M7 (как в Urei1176) смущают.

TL 072 стоит в детекторе, так что вполне норм выбор. 4м7 - А чем смущает?, это еще не тот порядок, чтобы учитывать утечки по плате и тд. Емкость тут тоже роли не сыграет, тк частоты-сотни герц.

Это сообщение отредактировал Юрий Сергеевич - 1.08.2013 - 00:24

Посмотрел - 4м7 трудно найти ...

Да, я имел ввиду то что 4M7 - редкая довольно штука.

Да 4М7 нету - есть 5М но и то больших размеров а стандартные больше 2М нетянет
Наверное от этой идеи придется отказаться

http://de.mouser.com/Passive-Components/Po...&Ns=Pricing%7C0

Прошу прощения, если повторюсь и эта тема поднималась...
Что скажете по поводу покупки самой микросхемы? Только заказ у производителя? �ли есть распространители. У себя в городе, даже у знакомых диллеров, не нашёл.

http://diy-tubes.ru/index.php?route=produc...gory&path=25_61

Спасибо!


� ещё одна нескромная просьба: а нет ли у кого-нибудь разводки НЕ в P-CAD? уж очень не хочу я его ставить. может, кто-нибудь переделывал в Sprint Layout? или хотя бы в виде картинки в .BMP?

Какой вариант платы? Мой здесь в пдф:

http://diyfactory.ru/forum/index.php?showt...indpost&p=22155

Заказал с Diy Tubes. Посмотрим, как дойдёт

Решил вернуться к проекту и подумать над регулируемыми атакой релизом.
Есть три (два) варианта:
Первый из даташита (DN115) http://www.thatcorp.com/datashts/dn115.pdf

Второй на сдвоенном ОУ:
http://diyfactory.ru/forum/index.php?act=A...e=post&id=21129
Заявленная задержка 500mS нормально?
Как то подозрительно очень просто.

� второй вариант подобной схемы уже обсуждали, здесь потенциометр 4M7 (что усложняет реализацию).
http://diyfactory.ru/forum/index.php?act=A...e=post&id=22154

Что выбрать?

Добавил варианты контроля RMS детектора (авто, и несколько вариантов статичных настроек) (по доку http://diyfactory.ru/forum/index.php?act=A...=post&id=21129) Переключаются галетником (2x6).
Вопрос по поводу выбора ОУ. Уто-то использует OPA (seventh circle), в доке от THAT (DN115) - NE5532, у Володина TL072.
Почему все сдвоенный рисуют если только одна половинка используется?
Опять же прошу оценки - насколько это все эти варианты регулировок применимы на практике?
А с другой стороны, места на плате займет не много, и по желанию можно оставить только то что нужно (галетники типа lorlin можно 2x3 сделать из 2x6 и оставить только peak, auto, rms (50mS)).

Вопрос по поводу атаки релиза открыт.

Присоединённый файл ( Кол-во скачиваний: 43 )
 That4301_1.6.zip

Какой вопрос, этот?:

Можно и проще, ничего здесь хитрого нет. Для релиза 500мс иногда может быть и маловато, а для атаки - с избытком. А так, работать будет.
Схема из dn115 отличается тем, что заряд-разряд времязадающего конденсатора происходит от источников тока. Это значит, что напряжение на конденсаторе возрастает/убывает по линейному закону, что, в свою очередь, означает равномерные на слух нарастание/спад уровня громкости, т.к. рег. вход THAT'а - логарифмический (мВ/дБ). Насколько это будет лучше/заметней - не знаю, сравнивать надо.
Переключалка - дело вкуса, лично мне не нравится. Да, и цена такого решения в несколько раз больше, т.к. сейчас проще напихать схему кремнием, чем механикой.

В расчёте на стерео вариант, думаю. А вообще, какая разница, ставьте, что хотите, здесь тип ОУ не очень критичен. Там, где конденсаторы маленькие, а поты мегомные, лучше применять ПТ-ОУ.

Опробовал первый вариант атаки релиза на ОУ (TL072). Работает. Для тех кому некогда может быть вполне рабочим вариантом.
Вариант схемы - в аттаче.

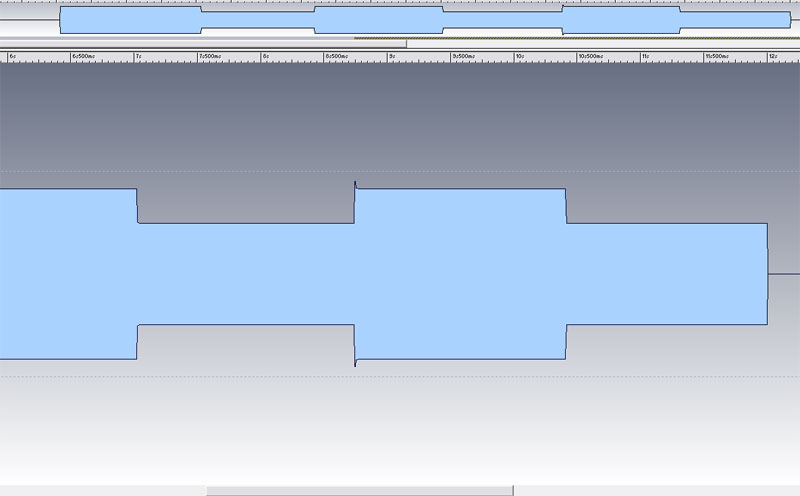

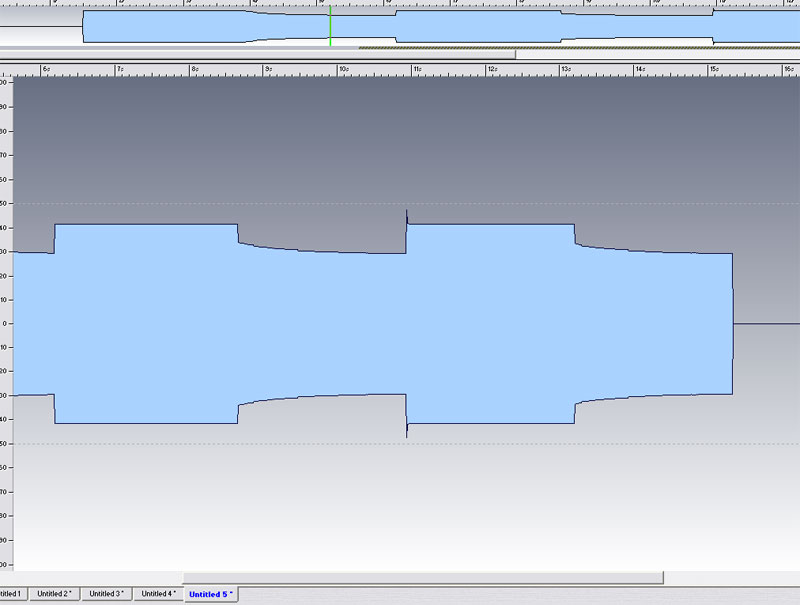

� картинки:





Теперь надо попробовать вариант от разработчика (DN115).

Присоединённый файл ( Кол-во скачиваний: 63 )
 That4301_1.7.zip
