Делаю конденсаторный микрофон "с нуля"

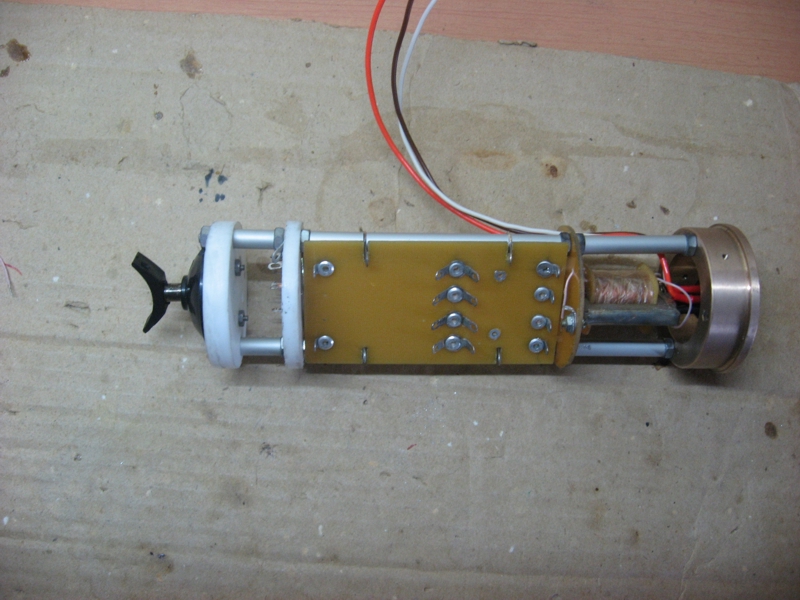

Мои микрофоны придется немного переделывать, я по незнанию сделал сеточные цепи на текстолите. Микрофоны мои очень напоминают этот микрофон Андрея- ибо мы с ним часто встречались ранее, и обменивались мнениями и идеями. Только мои микрофоны несколько универсальнее- на них можно навинчивать микрофонные головы от микрофонов Октава мк-012 , мк-102 , мк-103 , мк-104.

Присоединённый файл ( Кол-во скачиваний: 130 )

Данные трансформатора от микрофона GEFELL UM57, CMV563
Сердечник пермаллой (в ранних моделях даже был не пермаллой) тип ПЛ (О-образный). Соответственно две катушки одинаково намотаны (обмотки соединяются последовательно) их делали в двух исполнениях (самый удачный и часто встречающийся в UМ57/ CMV563 это BV-U551)
BV-U551 (данные одной катушки)
Первичка 2500 вит. 0,05мм.
Вторичка 280 вит. 0,13мм.
BV-U351 (не гарантирую что называется так, мало у меня по нему данных)
Первичка 4050 вит. ? мм. (у меня нет данных)
Вторичка 450 вит. ? мм. (у меня нет данных)
�спользуемые лампы ЕС92 (оригинал), 6АВ4, ECC81, ECC83, 12АХ7, 12АТ7, 12АY7.

пермаллой тот же....

сдада, рад, что Вы с нами! � спасибо за информацию по трансам! Кстати, в Харькове живет Женя �влеев , наш соратник. А также недавно туда перебрался Даниил Голенко (напарник Аббаса) , который наматывал выходные трансформаторы Андрею и мне. По 12ж1л скажу, что у нее есть аналоги, и куда предпочтительнее для нашего дела! Например 4ж1л и 6ж1л - все три лампочки отличаются лишь напряжением накала, и известно , что лампы с низким напряжением накала- меньше фонят. Это относится и к косвеннонакальным лампочкам. Еще есть интересная немецкая лампочка RV12P2000 (кстати, с которой "драли" 12ж1л) Кстати, у RV12P2000 вывод сетки - как и у 6ж7 и у 6ж1ж Что для микрофонного дела - вообще сказка! � еще знаю, что на RV12P2000 делались первые Нойманы - ЦМВ (номер не помню)

Андрей, здравствуйте. Еще раз внимательно рассматривал фото Вашего микрофона на 6ж7 , и увидел маленький зелененький конденсатор в сеточной цепи. Это случайно не серия КМ ? КМ-5 , например ? Если да, то выбросите его, и поставьте к примеру к71-7 (полистирол). Об этом очень подробно написано вот тут: http://www.electroclub.info/other/conders2.htm Конденсаторы серии КМ разрабатывались совсем для других целей... и у них , как видите , очень большие искажения (резонансы)

Это сообщение отредактировал СТЕЛЬМАХ АНДРЕЙ - 12.08.2012 - 18:17

А в чём проблема!!! Можешь вместо ЕС92 использовать менее дефицитную лампу 12АТ7 (двойной триод) или ЕСС81 (двойной триод). Это-то же самое что и ЕС92. �спользуй только один триод. Я несколько UM57-х переделал, да и сам собирал микрофоны на ЕСС81/12АТ7.

Здравствуйте, ЦемД ! Так напишите пост по-поводу повторения схемы ум-57 , с фотографиями, если можно Побалуйте нас

Здравствуйте, ЦемД ! Так напишите пост по-поводу повторения схемы ум-57 , с фотографиями, если можно Побалуйте нас

Вас уже sdada порадовал. Когда выложил информацию по трансам. Эти данные я по крупицам несколько лет собирал на буржуйских форумах.

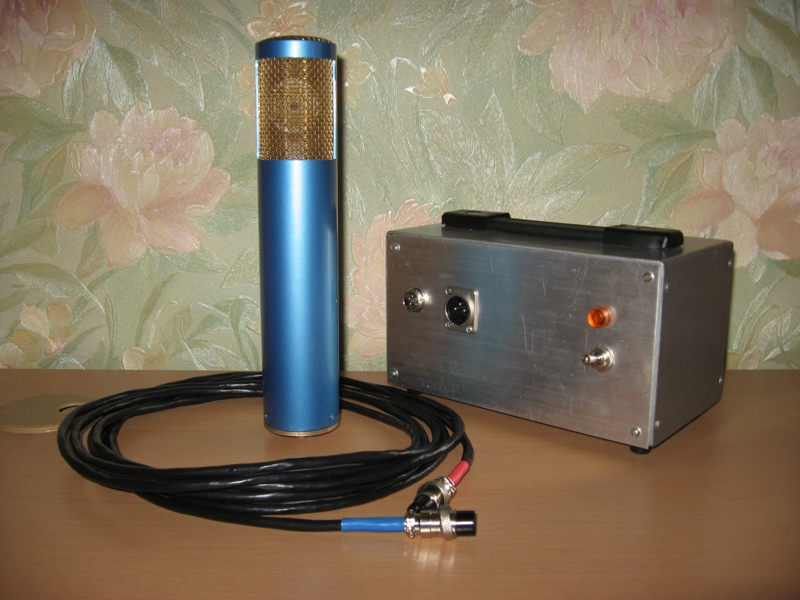

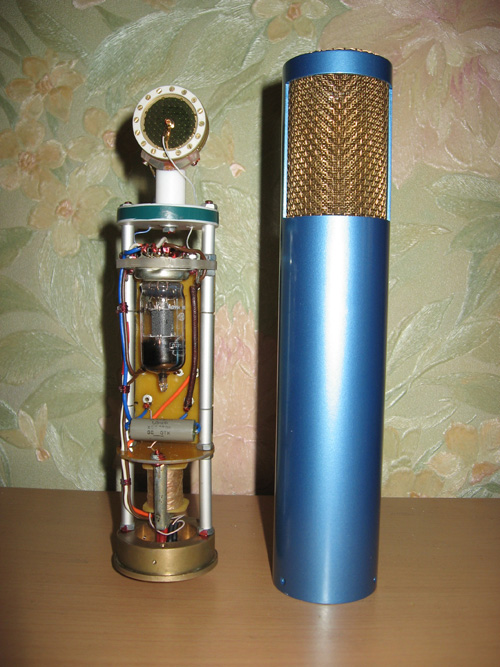

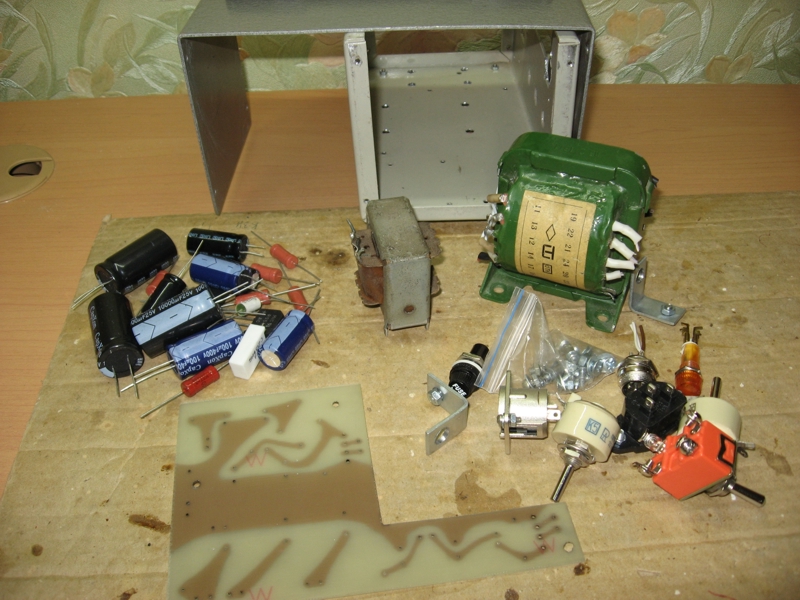

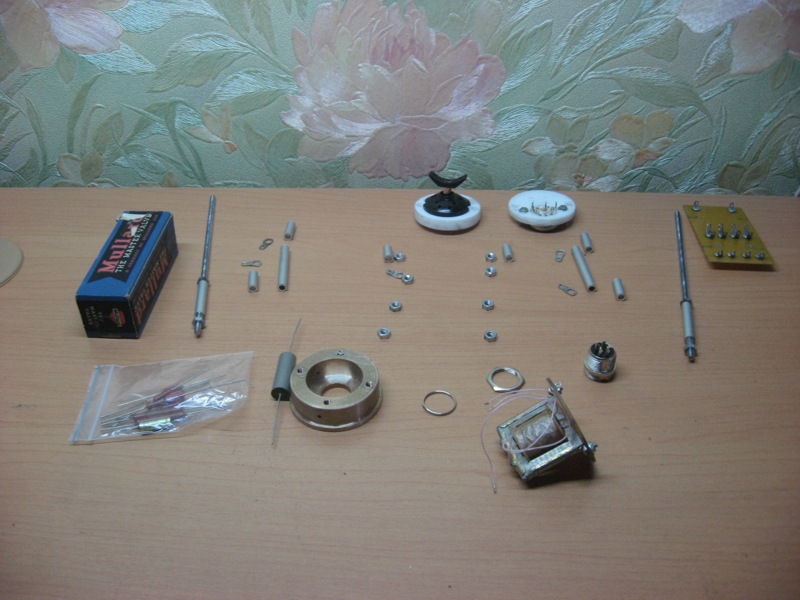

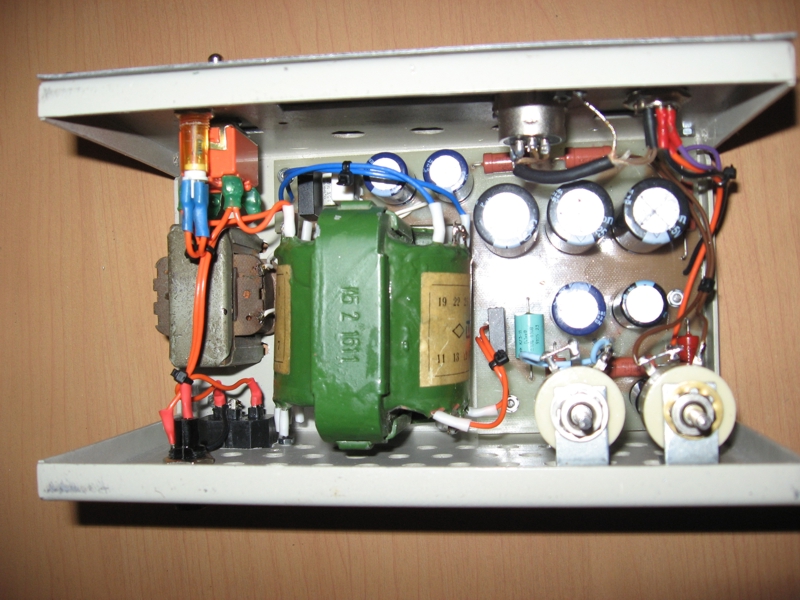

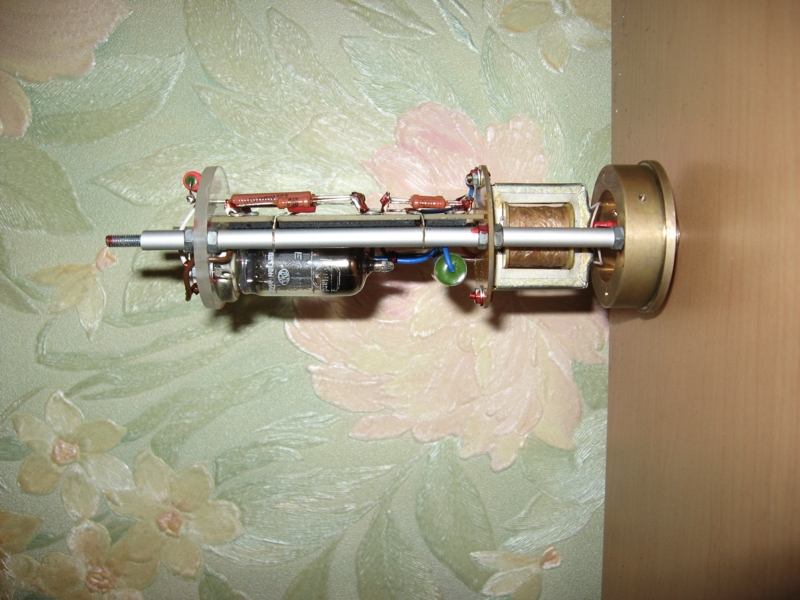

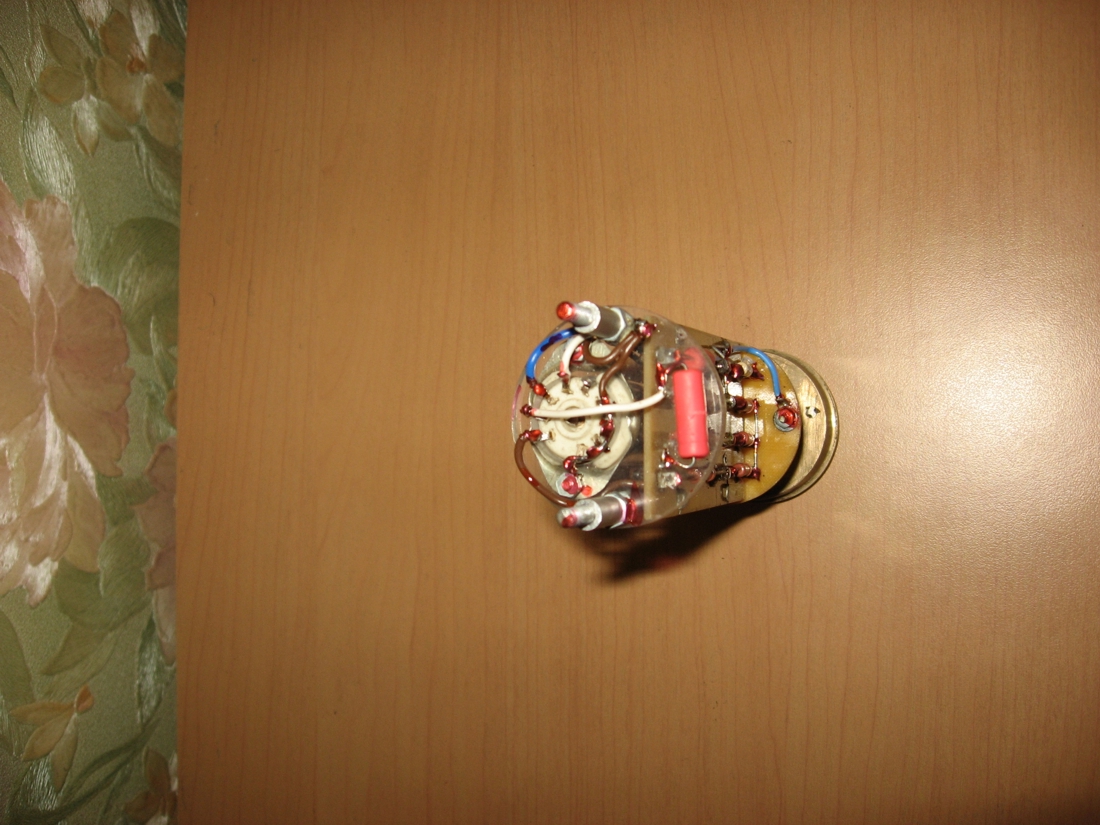

А вот и UM57. Только кардиоидная версия (ну не было у меня на тот момент двухстороннего капсюля). Лампа ЕСС81 (использовал одну половинку лампы). Транс намотан собственноручно на пермалоевом Ш - сердечнике.
Описывать особо нечего всё на фото.

ЦемД, поздравляю! Выглядит отлично! Опишите пожалуйста , как он звучит в сравнении с другими Вашими проектами !

Андрей, здравствуйте!
Этот зелененький конденсатор, это не КМ, это пленка. � стоит он не в сеточной цепи, а в фильтре делителя, в цепи поляризации...

Andkiev, здравствуйте, какой трансформатор Вы использовали? Можно ли посмотреть Вашу схему на лампе 6ж7?
Еще вопрос по трансам для микрофонов - можно ли их мотать на "одинарном" сердечнике (но по кол-ву витков и диам. провода как было указано выше) ? Заранее спасибо

�так - надоели мне все эти переделки "доноров", решил я сделать свой собственный корпус для лампового микрофона. Делать так как советует "Ж�РАФ" мне не захотелось - как то �МХО, слишком примитивно.

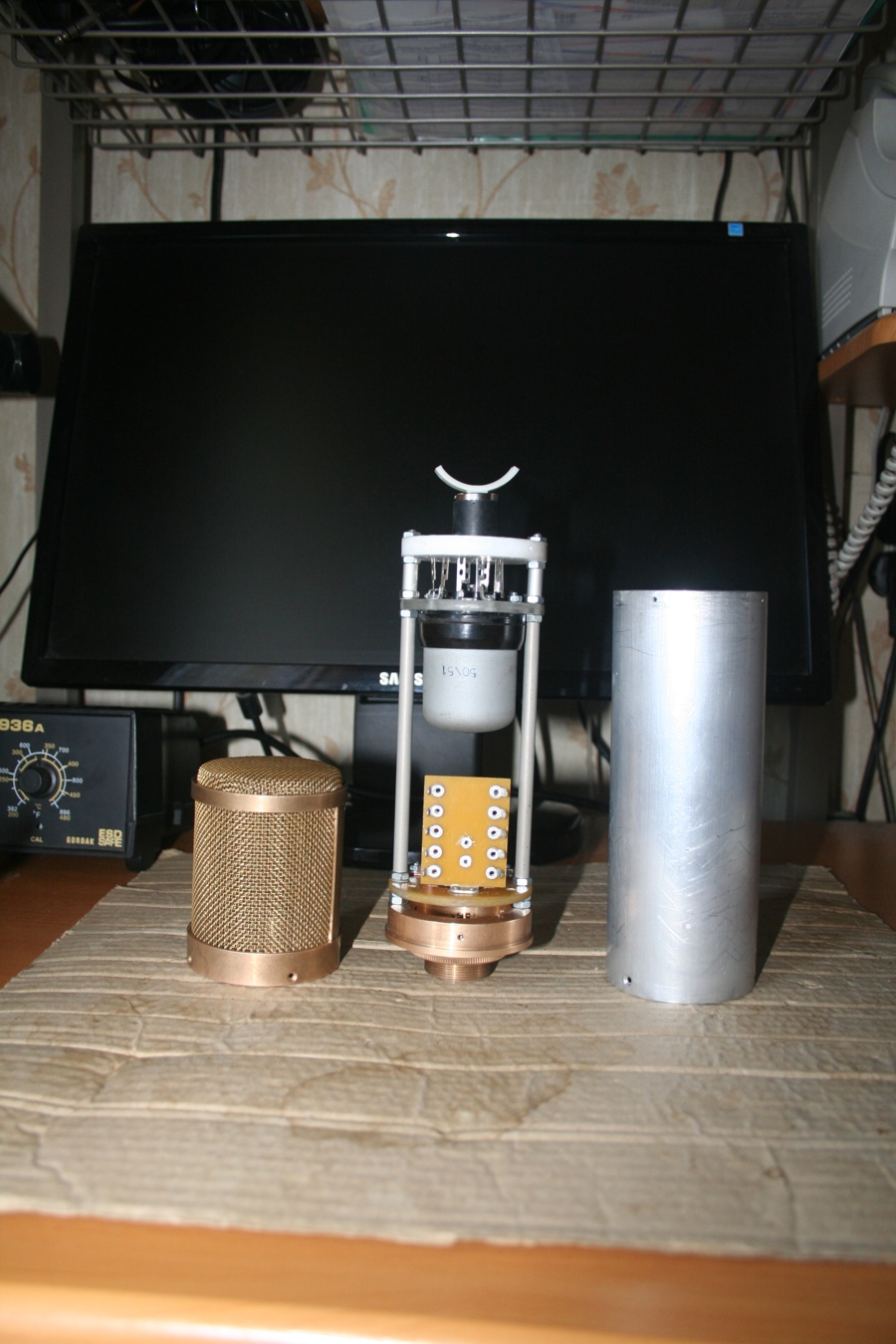

Решил сделать отдельно колпачек с грилем. и отдельно корпус.
Переделав/перебрав/отремонтировав кучу микрофонов, сделал определенные выводы - колпачек и гриль страдают больше всего - влага, мех воздействие. Материал должен быть прочным и красивым, поэтому каркас колпачка сделал из нержавейки,которая будет в финале отполированной до зеркального сосотояния, а сетку из латуни, которую затем отдам в гальванику, и покрою золотом, что бы не окислялась, ибо латунная сильно темнеет от времени/пальцев/влаги, что некрасиво.
Корпус - кусок анодированного алюминия.
Все на фото - по ходу буду выкладывать материал, по мере продвижения дела...

К стати я тоже совсем недавно перешел на такую конструкцию корпуса. У меня верхний колпачок и нижняя крышка - бронза, сетка из латуни, корпус – дюралюминиевая труба.



Одно в этой конструкции плохо – это дороговизна и сложность изготовления. Сам такой корпус без фрезеровочных и токарных работ не изготовишь.

Сетку похоже, ты тоже где то на заводе штамповал? �ли в ручную все таки? А как борешься с потемнением латунной сетки? У меня была идея тонким слоем лака покрыть...

�так - продолжение....
Пару часов со шкуркой в руках, и 30 минут работы на точиле, с войлочным кругом,+паста ГО�, и каркас колпачка стал зеркального блеска и серебристого цвета - теперь все выглядит так:




завтра забираю сетку из гальваники...

Сетку гнул (штамповал), спаивал – сам. Правда, мне токарь для этих целей изготовил «оправки». Поэтому и получилось всё достаточно по «заводскому».
А против потемнения бронзовых и латунных деталей - покрываю одним слоем бесцветным акриловым лаком.

�нтересно... а как выглядят?( оправки) Показать можешь? или "секрет фирмы"?

ЗЫ - да, руку ты уже хорошо набил на этих вещах. МАСТЕР! молодчина! Успехов тебе!

Это сообщение отредактировал Andkiev - 25.07.2013 - 18:33

Продолжаю повествование...
Сегодня забрал сетку из гальваники, вставил в каркас, пропаял - теперь все выглядит вот так:

Да мужики! Вы МОНСТРЫ!!! завидую белой завистью! IMHO - Вы просто "мастер золотые руки" ( было такое звание в СССР, даже значёк такой давали) Нет, честно - очень здорово! Вот это настоящая работа!
Успехов и побед Вам!

Про трансформаторы от микрофонов U-47 ,
поскольку со временем они видоизменялись .

"Transformers from U47`s
1. from U 47 P
2. GN 107 in metal case from TELEFUNKEN / NEUMANN U 47 very old version ~ -> # 500
3. BV 08 in metal case from NEUMANN / TELEFUNKEN U 47 old version ~ # 500 -> # 1300
4. BV 08 normal series after # 1300 ( repair vrsion by HAUFE )
5. BV 08 new version made by HAUFE



Это сообщение отредактировал VARI-MU - 30.07.2013 - 21:48

Присоединённый файл ( Кол-во скачиваний: 43 )

Секрета тут нет.
Оправки это громко сказано. Это кусок трубы 3-5см и и деревянный круглого сечения брусок. Ну а дальше молоток паяльник и конечно же аккуратность.
Я в теме про G7 выкладывал фотку.

http://diyfactory.ru/forum/index.php?showtopic=1226&st=20

Andkiev, нарисуйте пожалуйста вашу схему!))Заинтересовало что вы гвоорите характер очень ламповый.Это и нужно))
