Хочу собрать Zvex Fuzz Factory

Добрый день комрады

Недавно меня посетила такая мысль - научиться собирать стамп боксы, дабы самому лично конструировать свой звук и знать что я получу. (В погоне за своим звуком - мечтатель)[b][s]

� решил начать с нужной мне педали, это конечно же фузз как Вы могли судить по названию топика. Вот можно послушать его по этой ссылке:

http://www.youtube.com/watch?v=esVpo43cbGs

Очень интересная коробочка для экспериментов со звуком.
Так вот... я в этом ничего не смыслю, не могли бы Вы мне на пальцах объяснить, как же собрать подобное ?

прошу прощения за три темы, это браузер тупанул

Teru
Для начала схемку его найди в инете. Почитай что пишут о нем, в плане сборки/наладки. Схему повесь сюда. Конкретно сформулируй вопросы по данном девайсу, тогда и можно начинать)))

в общем вчера мне сказали что с фузза начинать не стоит вообще и посоветовали собрать тс.
Нашел здесь на форуме схему оригинального ТС.



Смотрел на схему, смотрел...смотрел, ничего не понял, я вообще почти не шарю в электронике, но тут хочу идти до конца....

В принципе и фуз особо не сложен, какойнить простой на двух транзисторах. Для повторения TS я бы порекомендовал вот эту схему.


Теперь тебе нужно походить по магазинам радиоэлектронных компонентов и найти всё необходимое для этой педальки:

1) Резисторы, мощностью не более 0.25Вт можно меньше.(иначе здаровые будут, не влезут в плату).

220Ом - 2шт
470Ом - 1шт
1кОм - 3шт
4,7кОм - 1шт
10кОм - 6шт
51кОм - 1шт
100кОм - 1шт
510кОм - 2шт
2) Купи конденсаторы, для начала и керамические подойдут. Желтая глина)))

51пФ - 1шт
0,02мкФ - 1шт
0,042мкФ - 1шт
0,1мкФ - 1шт
0,22мкФ - 2шт
1мкФ - 2шт
3) Теперь электоролитические конденсаторы:

47мкФ на 6,3 вольта - 1шт
10мкФ Х 10В - 1шт
4) Диоды германиевые желательно как в оригинале
1N34A - 2шт.

Если не найдешь, возьми парочку неярких маленьких светодиодов.

5) Микросхема. Для оригинального звучания конечно и микросхемку нужно найти как в оригинале - RC4558 или NJM4558. Если не нашел тогда бери что есть: LM358 TL072 LM833 LT1124 OP227 любую из них.

и панельку для микросхемы не забудь

6) Транзисторы поставь КТ3102, найдешь полюбому без проблем. 2шт

7) Переменные резисторы(потенциометры):

А500К - 1шт(буква перед номиналом указывает что он логарифмический, может стоять и после номинала. К - килоомы)))).
В100К - 1шт(В - линейный)
В20К - 1шт
8) Купи пару гнезд под джеки 6.3 мм(моно)

9) Кнопка байпаса(двусекционная с фиксацией, 6 ножек)))). У нас в магазе лежит с названием АНТ�ВАНДАЛЬНАЯ))


Если ваще первая твоя поделка, то тебе еще понадобятся:
1) Нормальный паяльник ватт эдак на 25
2) РџСЂРёРїРѕР№.
3) Какойнить флюс(канифоль)
4) Односторонний стеклотекстолит.
5) Хлорное железо.(для травления платы)
6) Поставь себе программулину для рисования печатных плат Sprint Layout и Splan для схем.

Это сообщение отредактировал foxyxof911 - 29.11.2011 - 20:07

как развернуто огромнейшее спасибо, думаю на днях закуплю все.

�ногда паяю чуть - чуть, поэтому есть такой стафф:

Teru
Паяльник сойдет, хотя можно завести и второй, чуть поменьше. Припой тоже прокатит.
На счет флюса, тот что на фото не прокатит. Кислотные флюсы не прокатят, со временем остатки кислоты могут разедать места пайки. Неплохой флюс глицерин-гидрозин, но его всеравно прийдется смывать, он токопроводен. Возьми жидкий ЛТ�-120, он на основе канифоли, мажеш кисточкой всю плату и потом паяешь.

Это сообщение отредактировал foxyxof911 - 29.11.2011 - 12:49

Может быть и поздно.извини. Есть желание конструировать-НАЧ�НАЙ С ТРАНЗ�СТОРОВ. � от простого. Микросхемы никуда не денутся. � для начало схемка .

Присоединённый файл ( Кол-во скачиваний: 55 )

Может быть и поздно.извини. Есть желание конструировать-НАЧ�НАЙ С ТРАНЗ�СТОРОВ. � от простого. Микросхемы никуда не денутся. � для начало схемка .

Присоединённый файл ( Кол-во скачиваний: 54 )

Решил на досуге заняться подбором деталей для Fuzz Factory

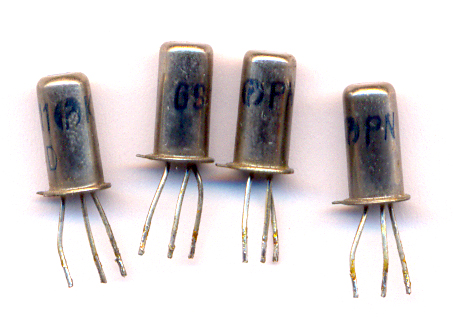

� вот каких симпатяг нашел на старой плате от буржуйского станка:

пару GS109 и пару GS111 как выяснилось ближайшие аналоги наших МП42А и МП42Б соответственно
думаю попробовать GS111 в деле, также порадовал хфе - у одного 89, у другого 118
Кто-нибудь про такие слышал? Может пробовал? �нтересно узнать...

Ixide
Пробуй собирать, насколько я знаю для Fuzz Factory почти любые германиевые годятся. Там самое главное hfe подходящий и ток утечки чем меньше тем лучше.

Ага буду собирать. Также на той плате обнаружил кучу 2SA17 фирмы HITACHI.
Судя по всему японские самодельщики его на ура применяют в своих fuzz factory

Японцы-Японцы))) "Лучше Японца может сделать только Японец"))) А монтаж то не аккуратный, как бансай из проводов)))

какое конкретно значение hfe нужно для ФФ?

1)- 90-120 2)-150-190

Это сообщение отредактировал steeler1889 - 29.12.2011 - 00:18

Присоединённый файл ( Кол-во скачиваний: 2 )

steeler1889,cРїРѕСЃРёР±Рѕ

Нарыл здесь фото гитар метта белами из мьюз на этой фотке
Silver Mansona видно схему fuzz factory, собрана на монтажке, прикольно
интересно какие крутилки от FF у него на панель гитары выведены...

Это сообщение отредактировал Ixide - 31.12.2011 - 08:00

Стало быть гитара для него - футляр для примочек, ...еще бы покрышки автомобильные засунул туда. Довырезается полостей, что гитара, если ее можно теперь так назвать, в один день просто треснет пополам.

Это сообщение отредактировал Beermonza - 31.12.2011 - 15:04

Гитара со встроенным fuzz-ом это конечно перебор, а вот бесконтактную кваку, типа wah probe я бы в свою гитару встроил, для подчеркивания флажолетов и т.п. все равно, по уму, квака втыкается до каких либо эффектов

Ну-Ну ! �НСТРУМЕНТ лолжен быть инструментом. Железка и звучит как железка.и никакая электроника не сделает звук живым. Так разве на побаловатся.
