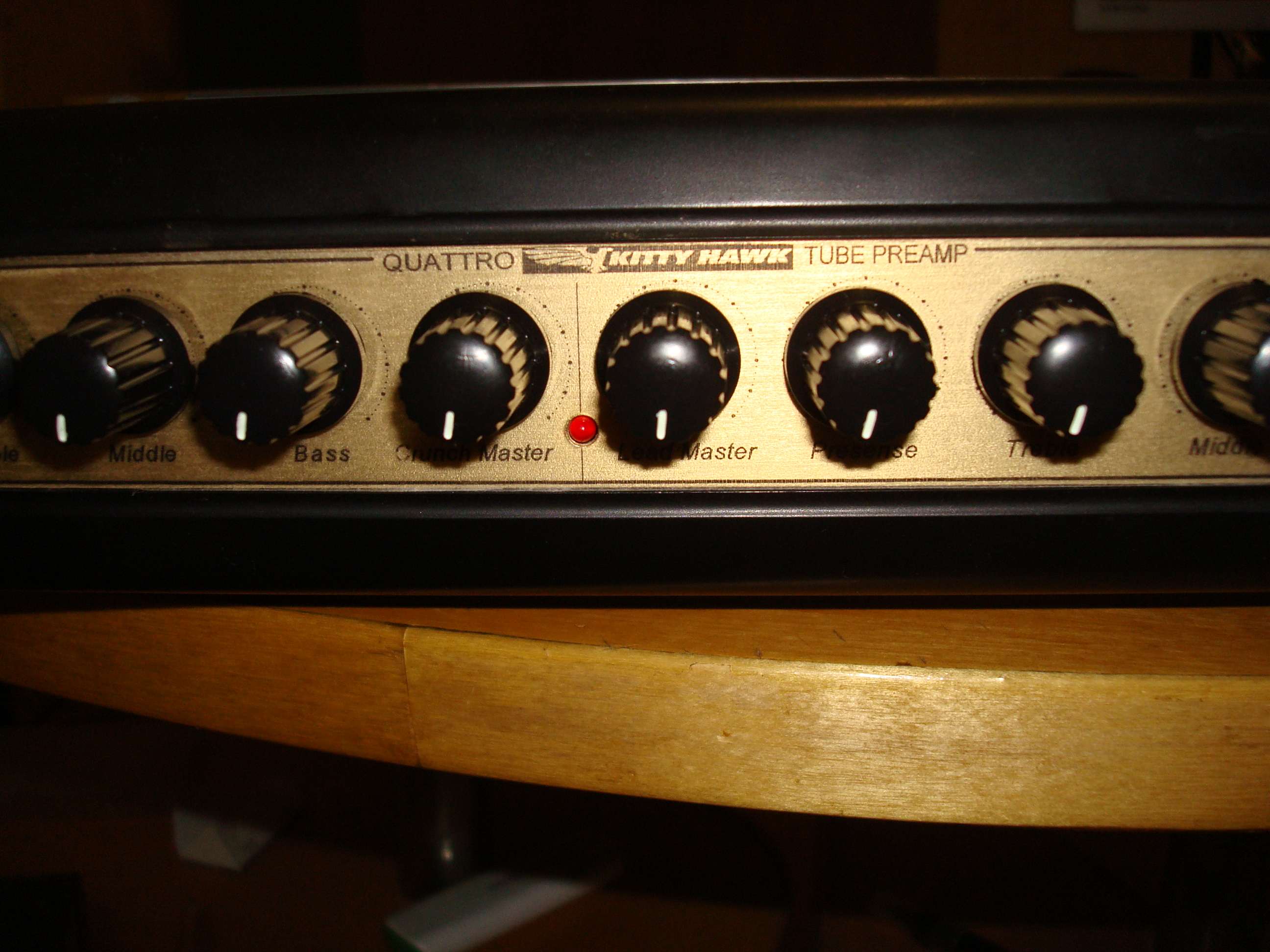

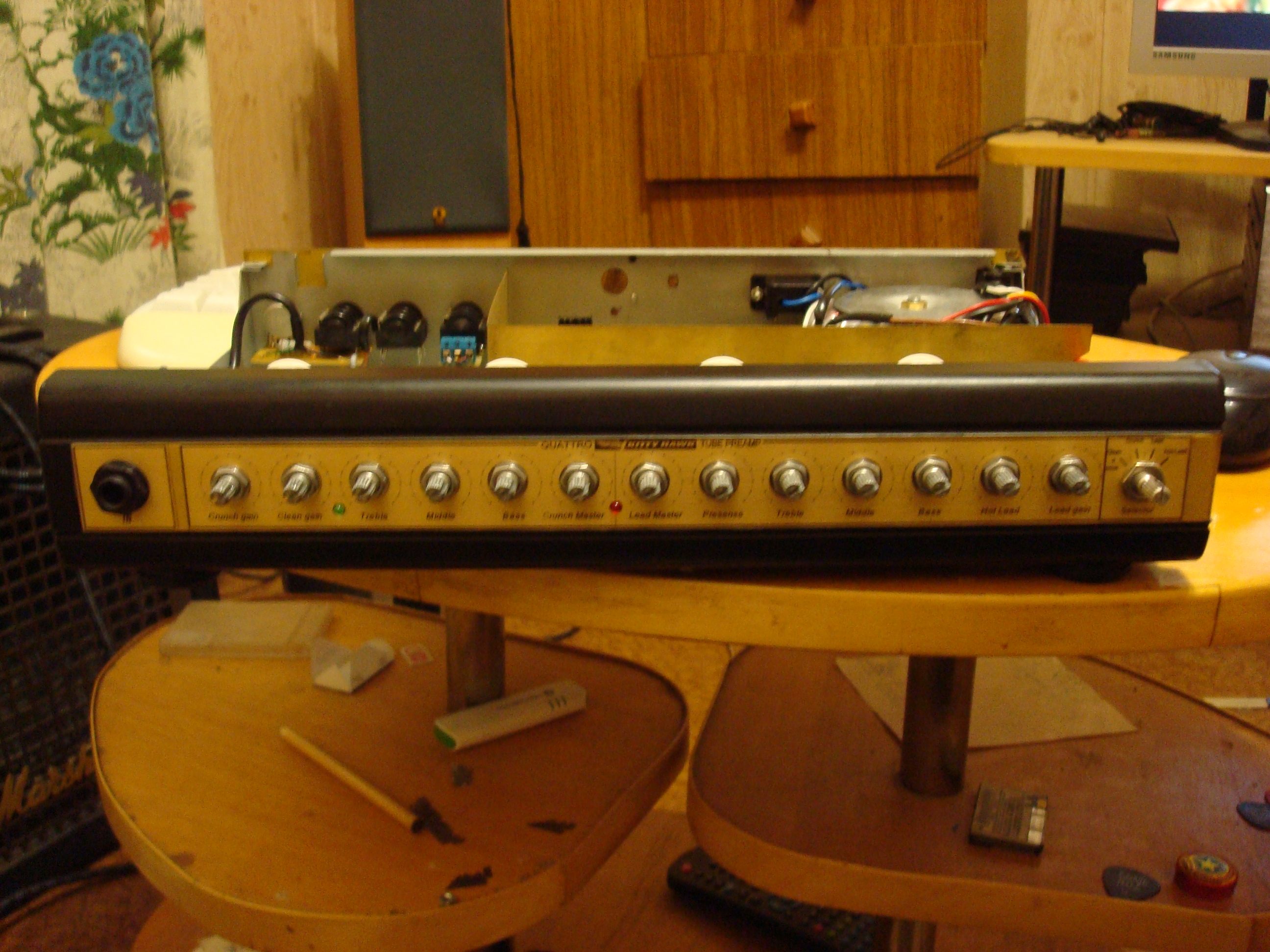

Kitty hawk Quattro Preamp)))

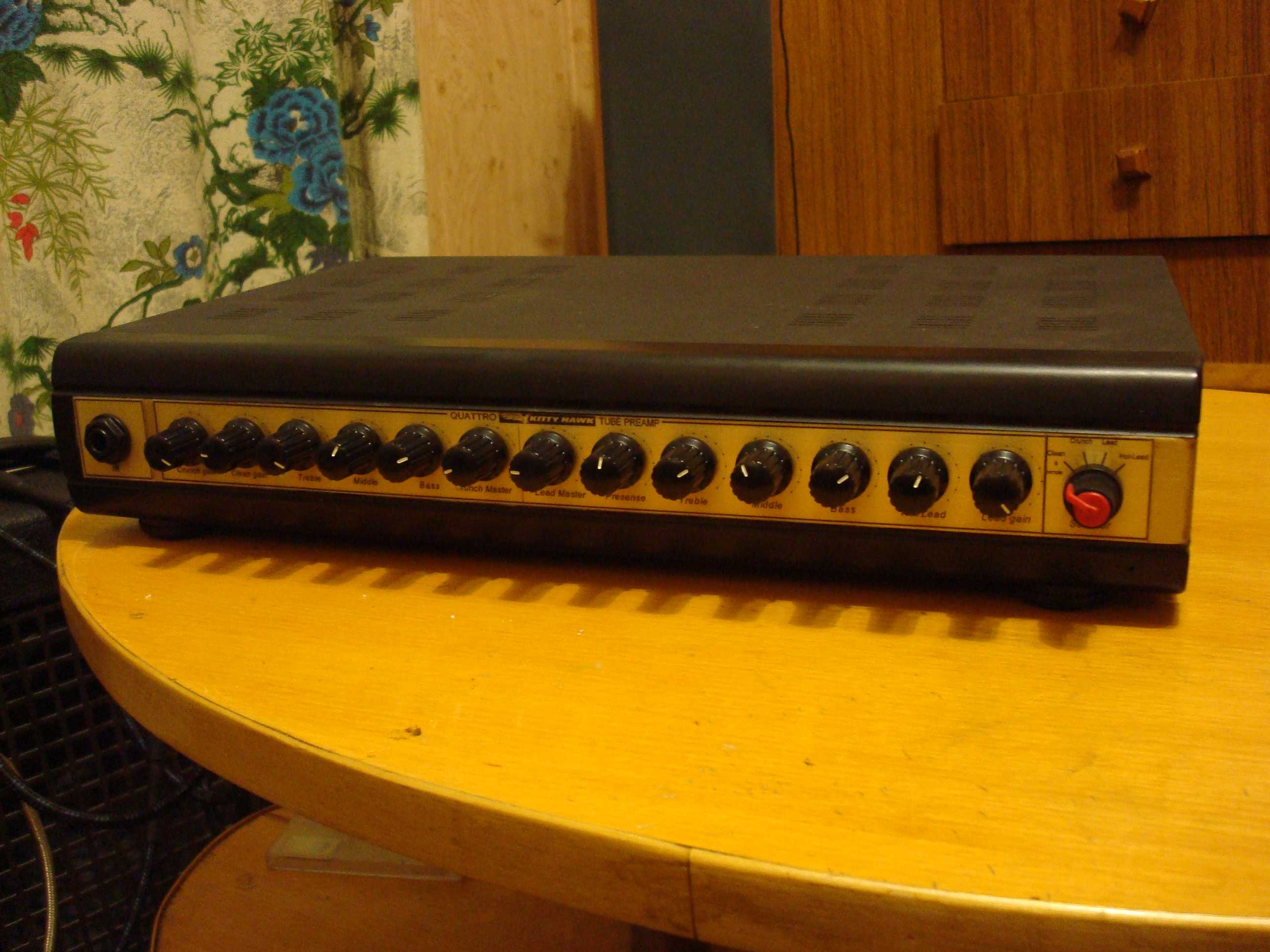

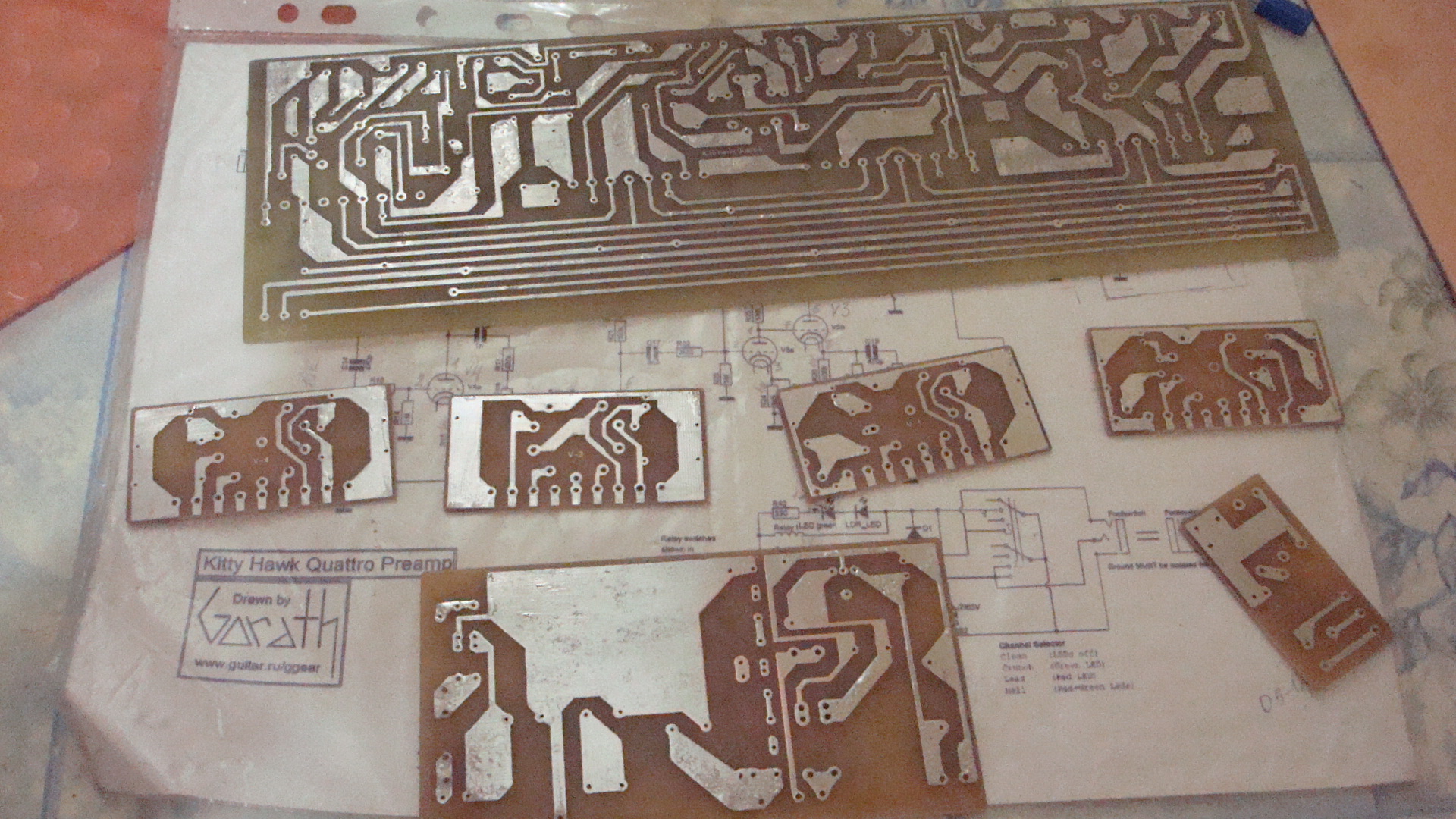

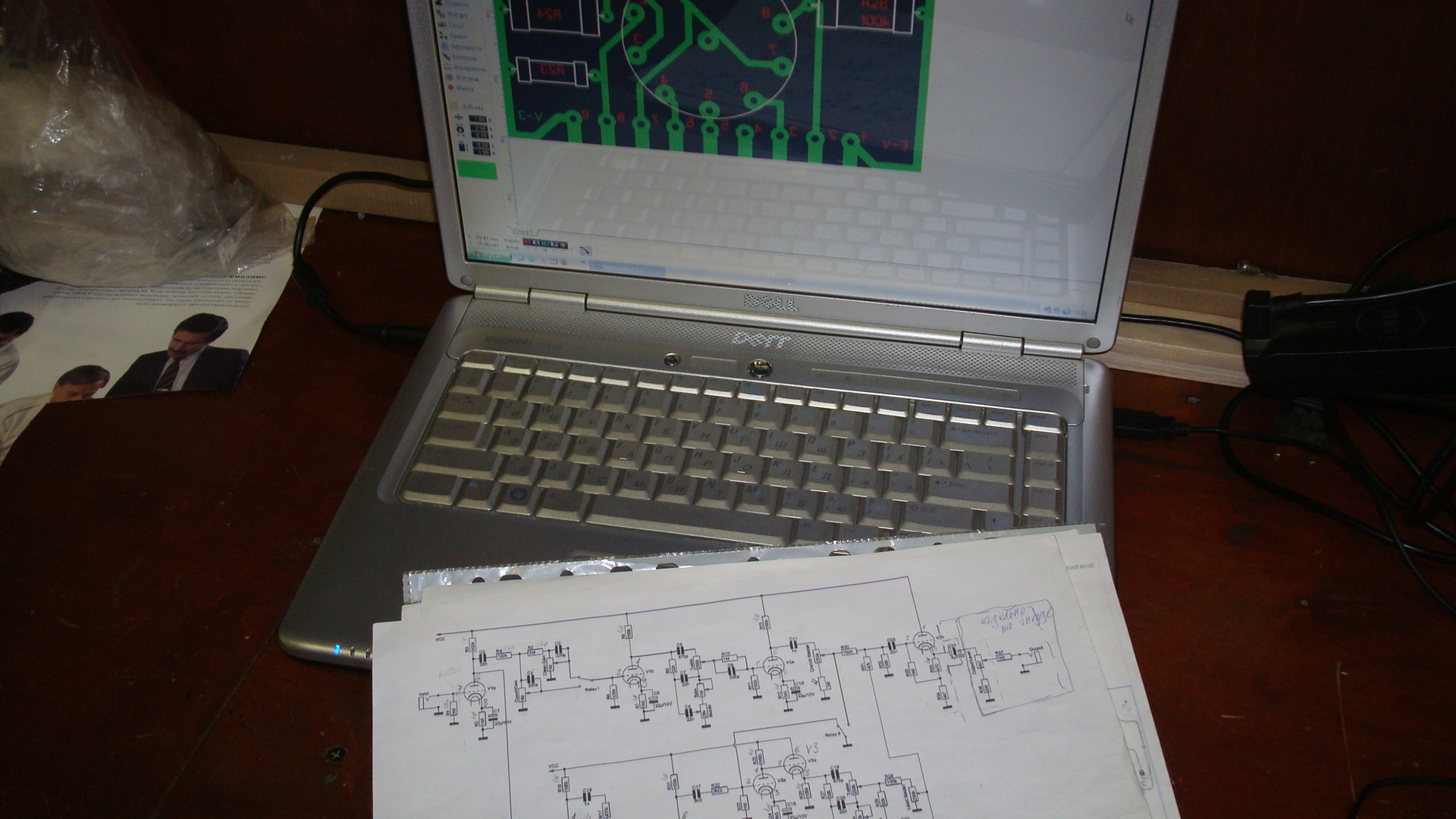

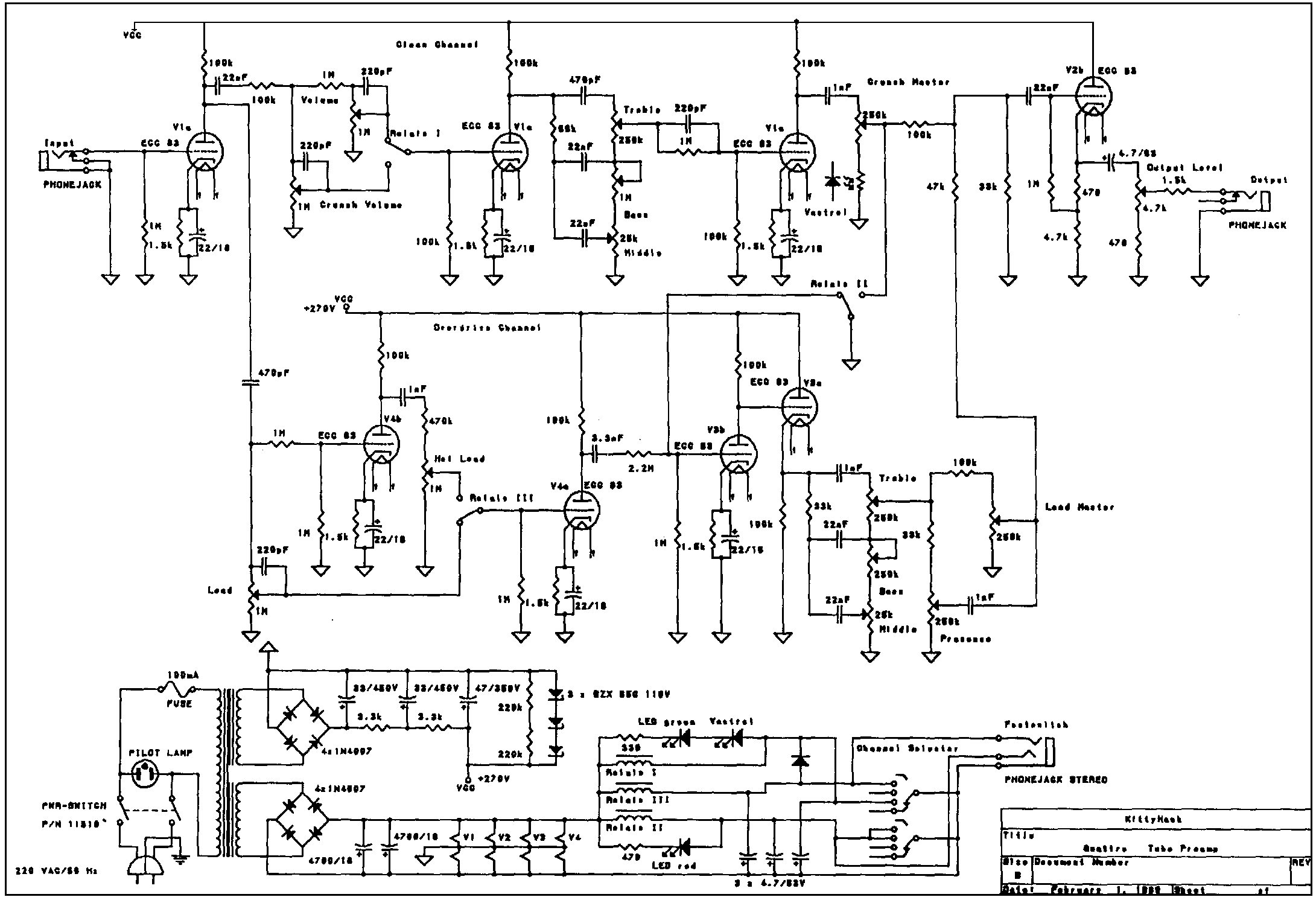

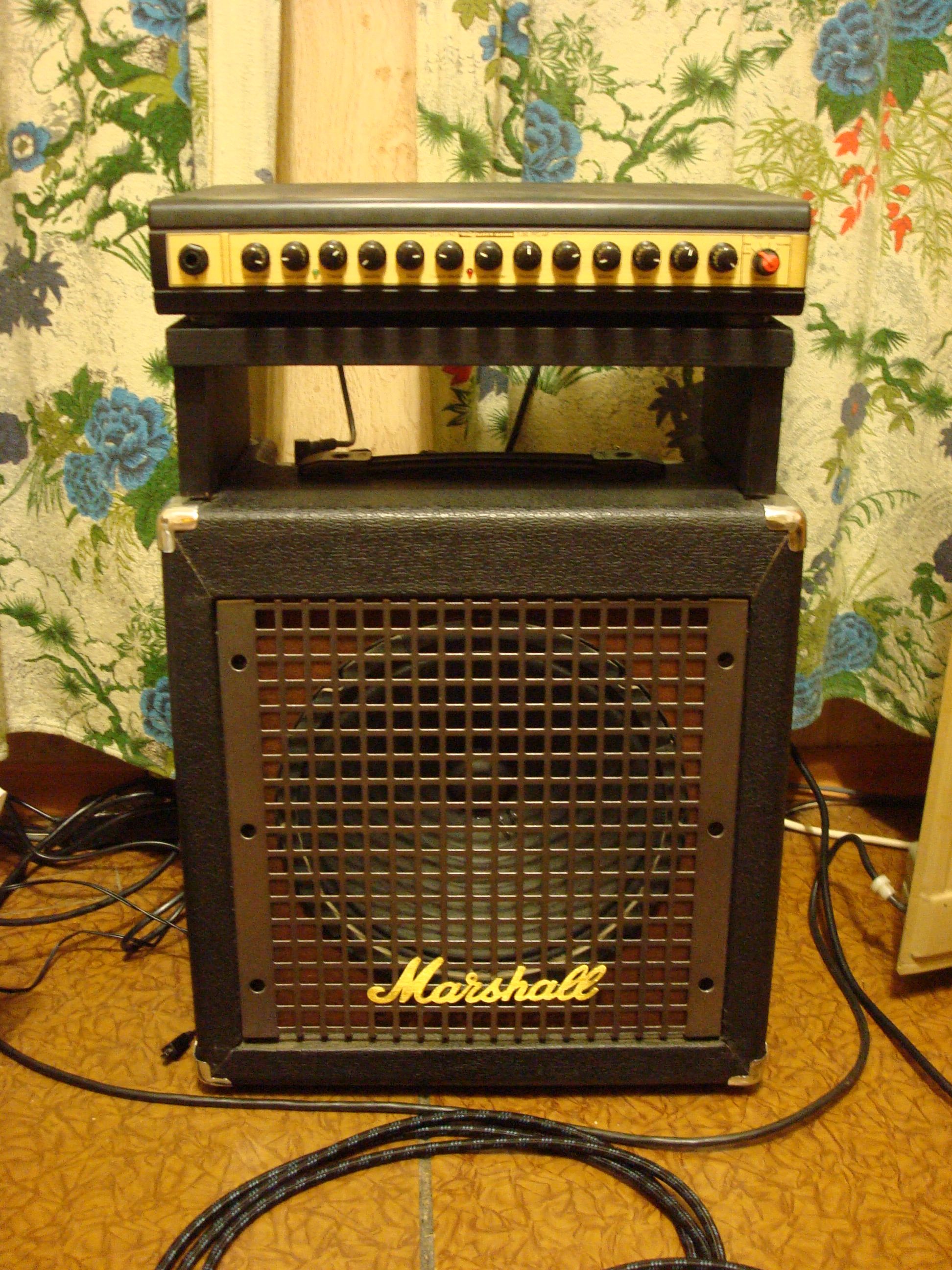

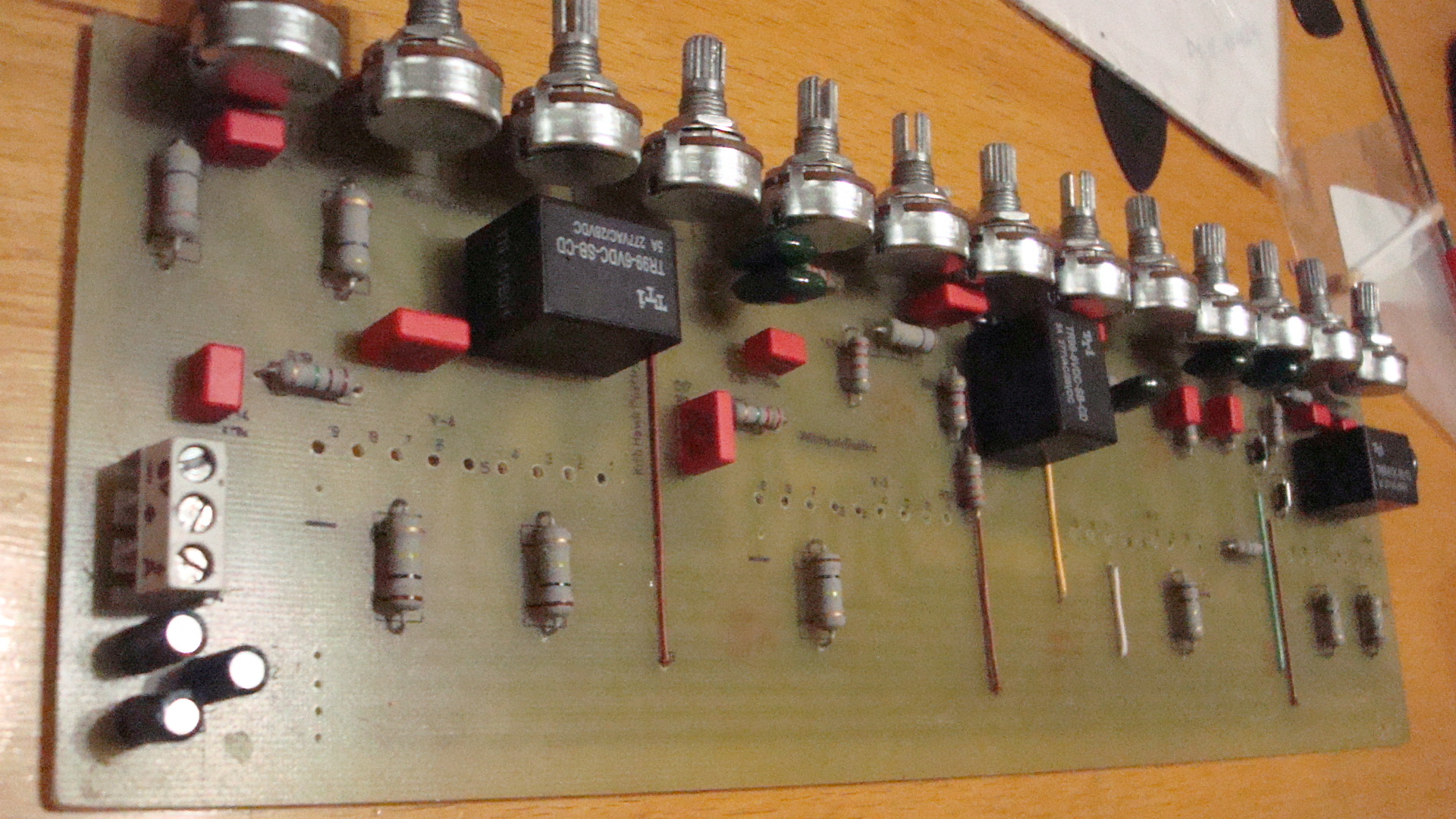

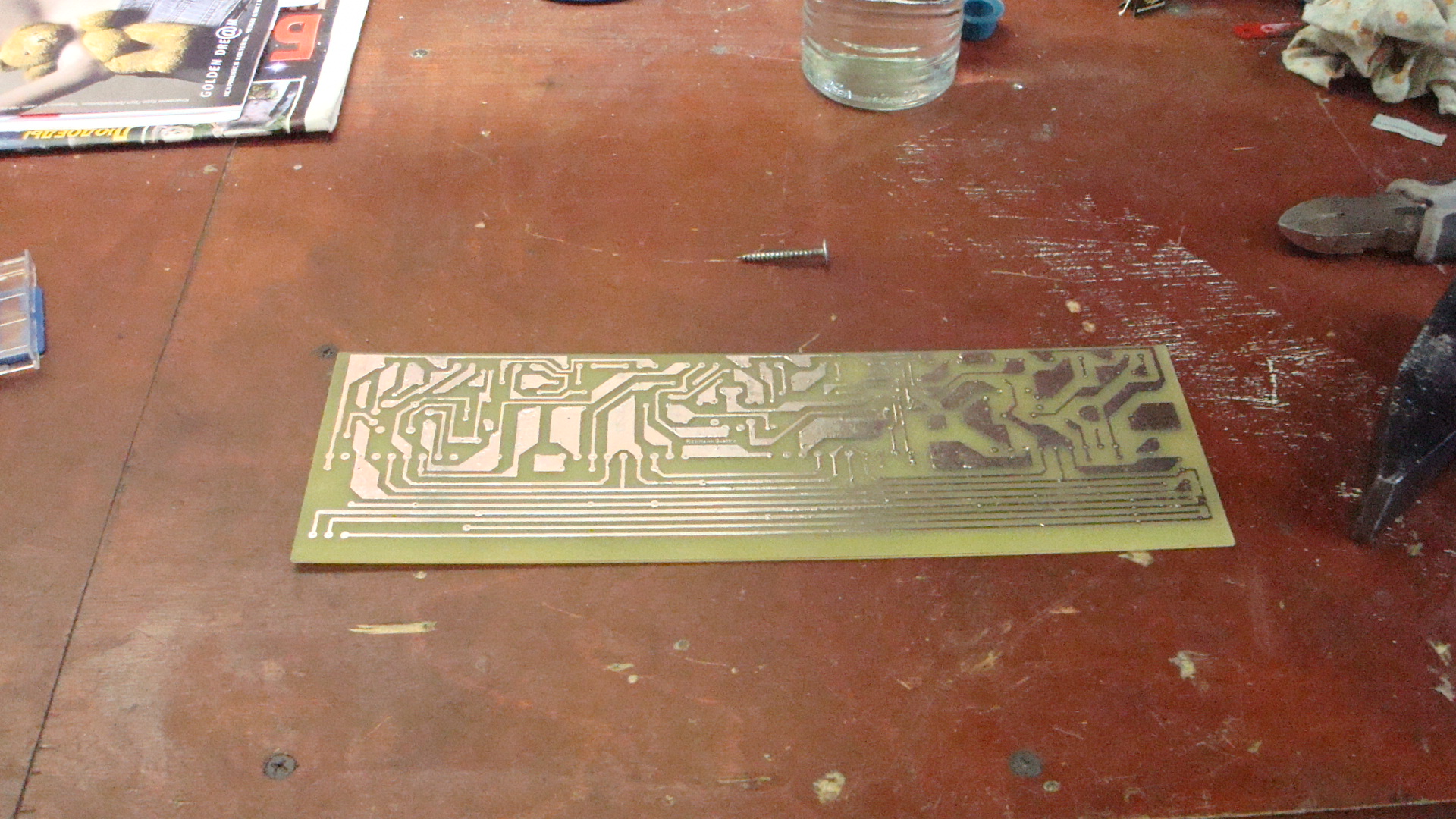

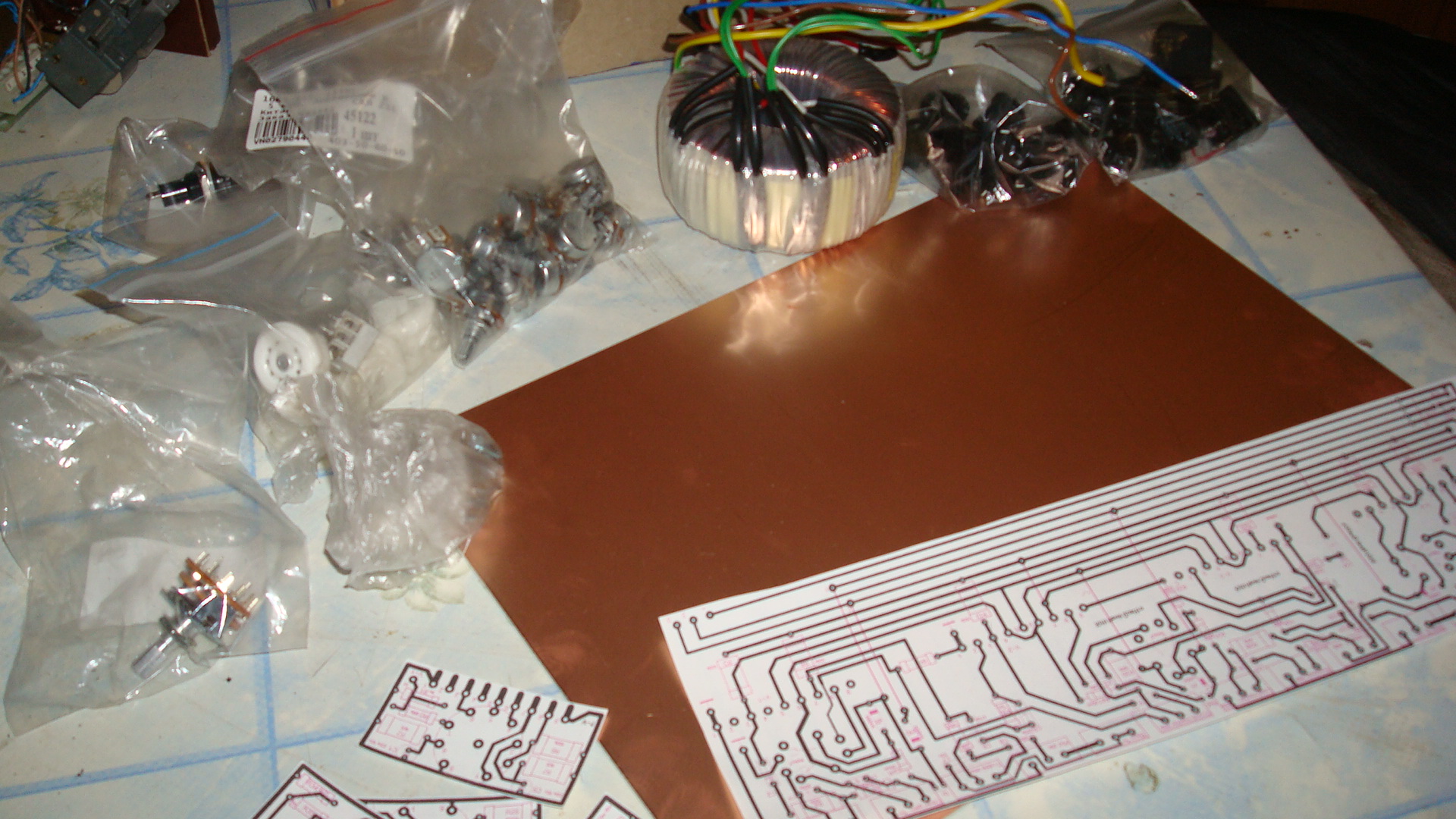

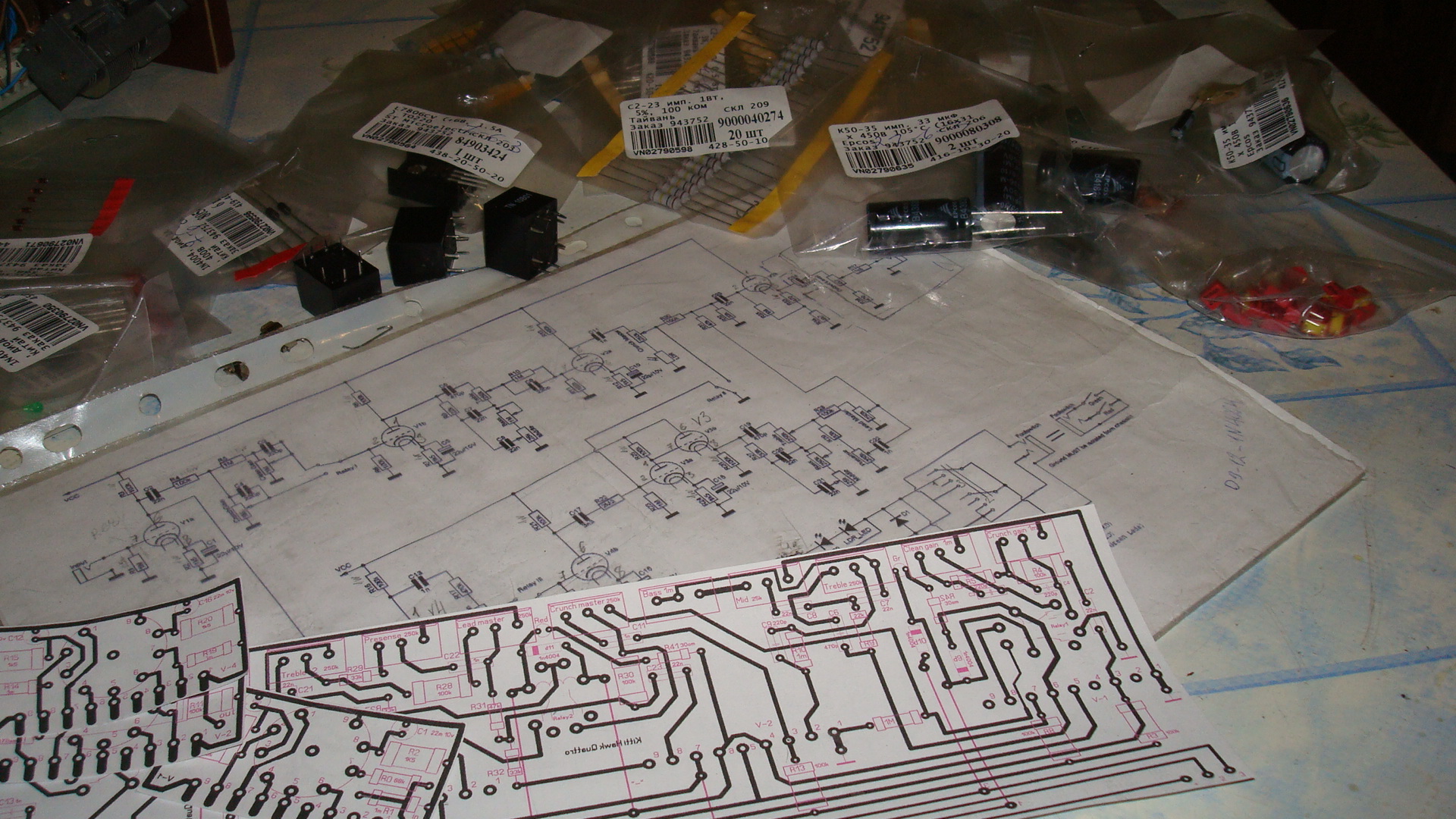

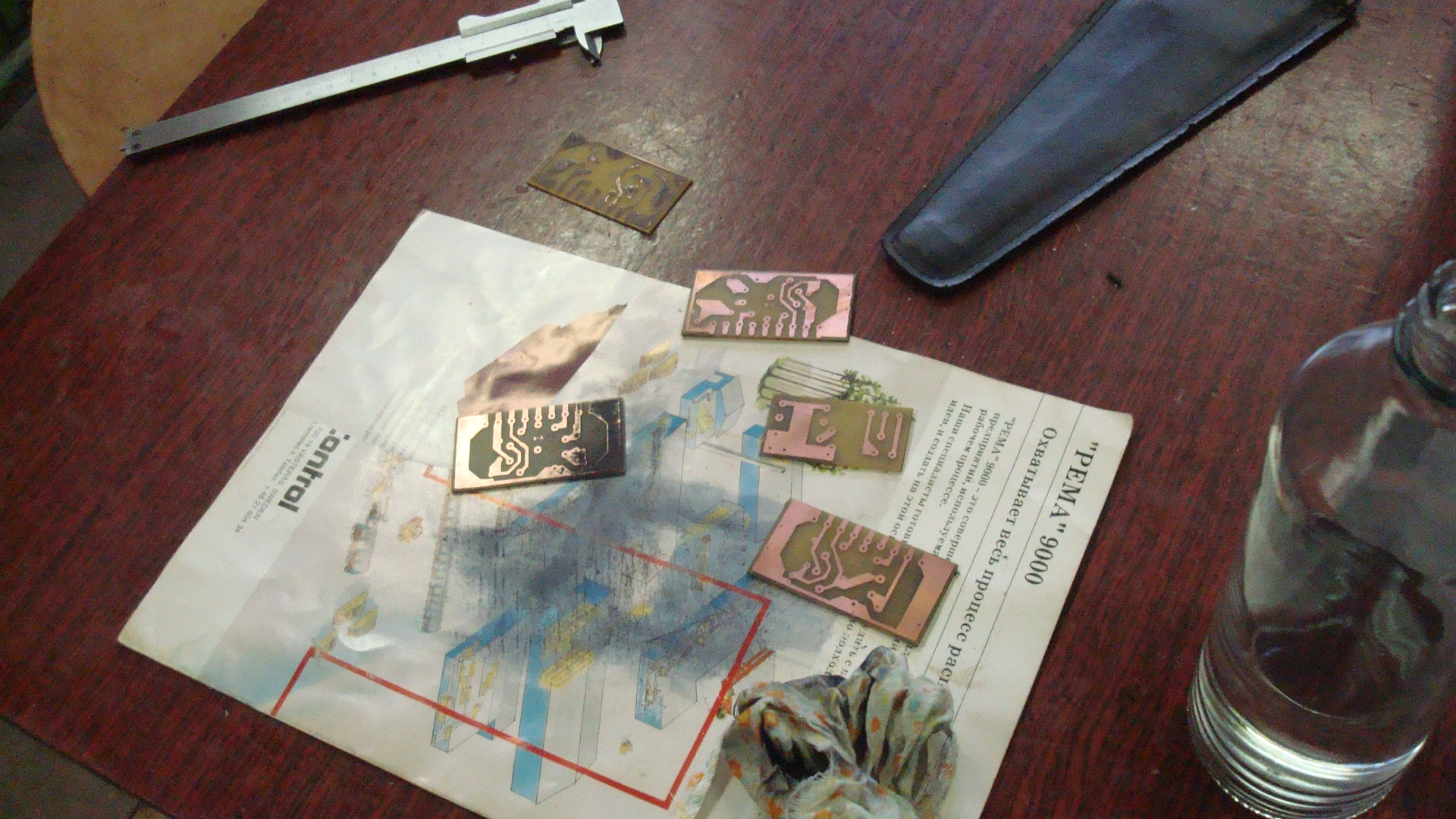

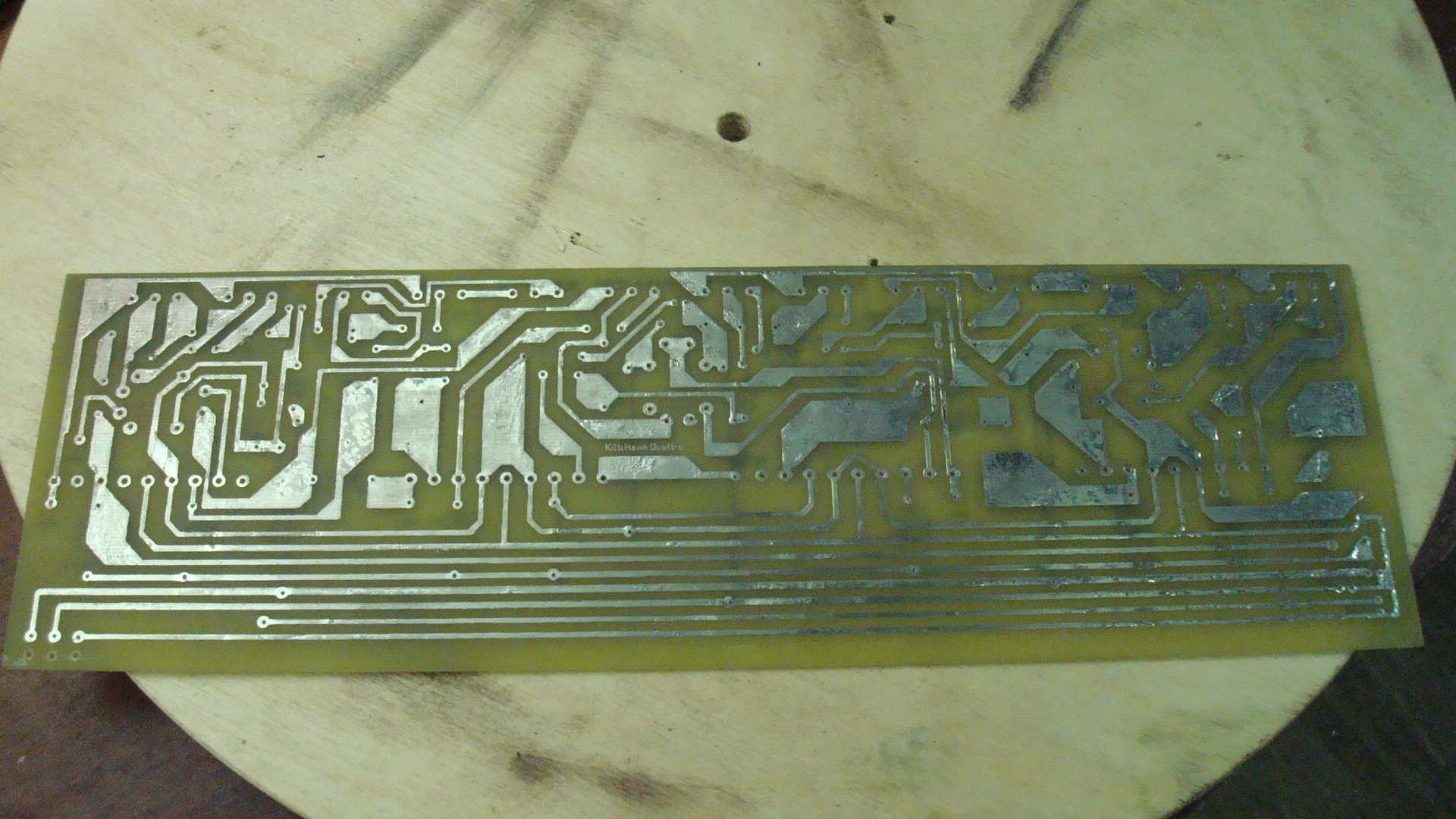

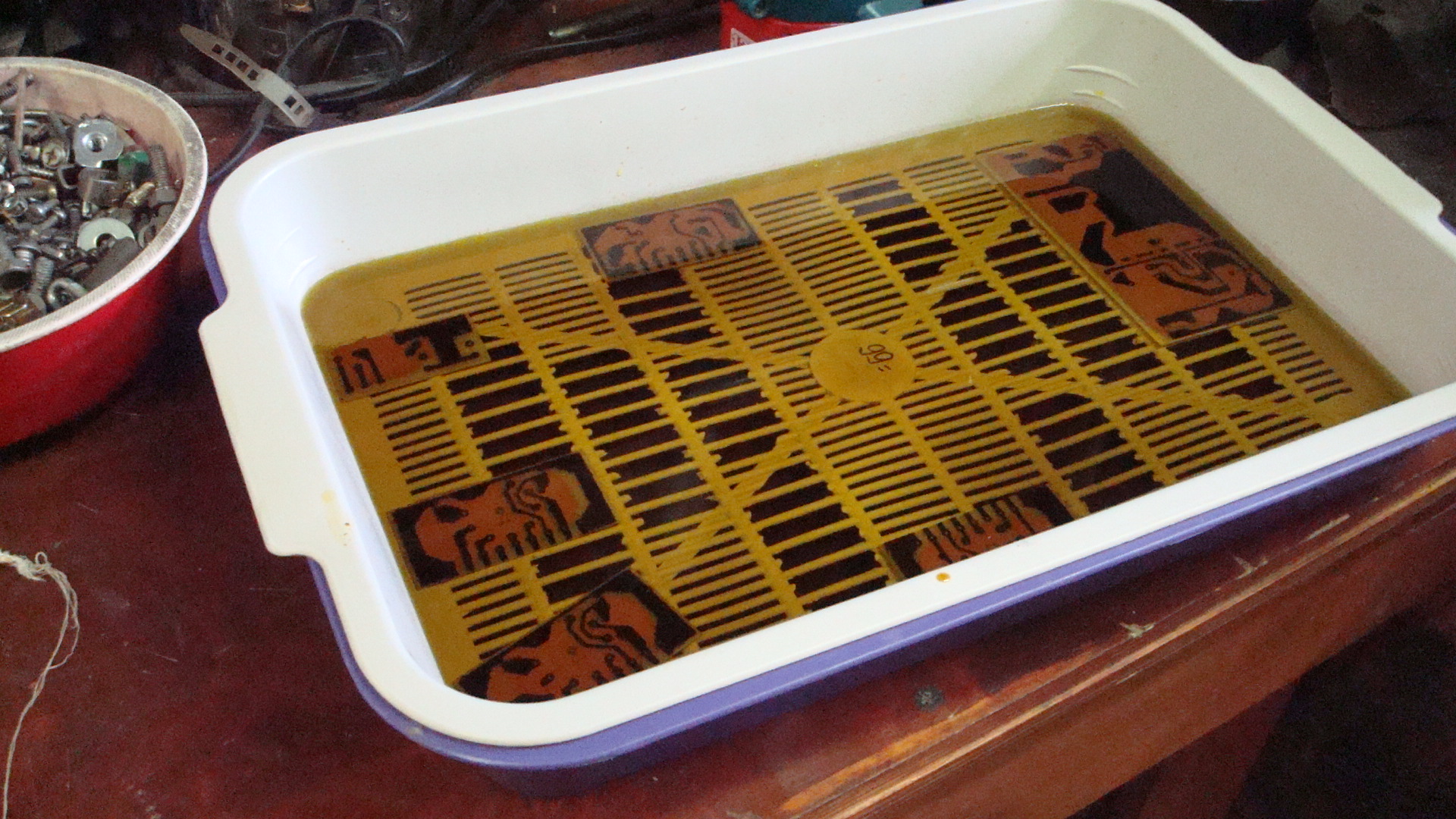

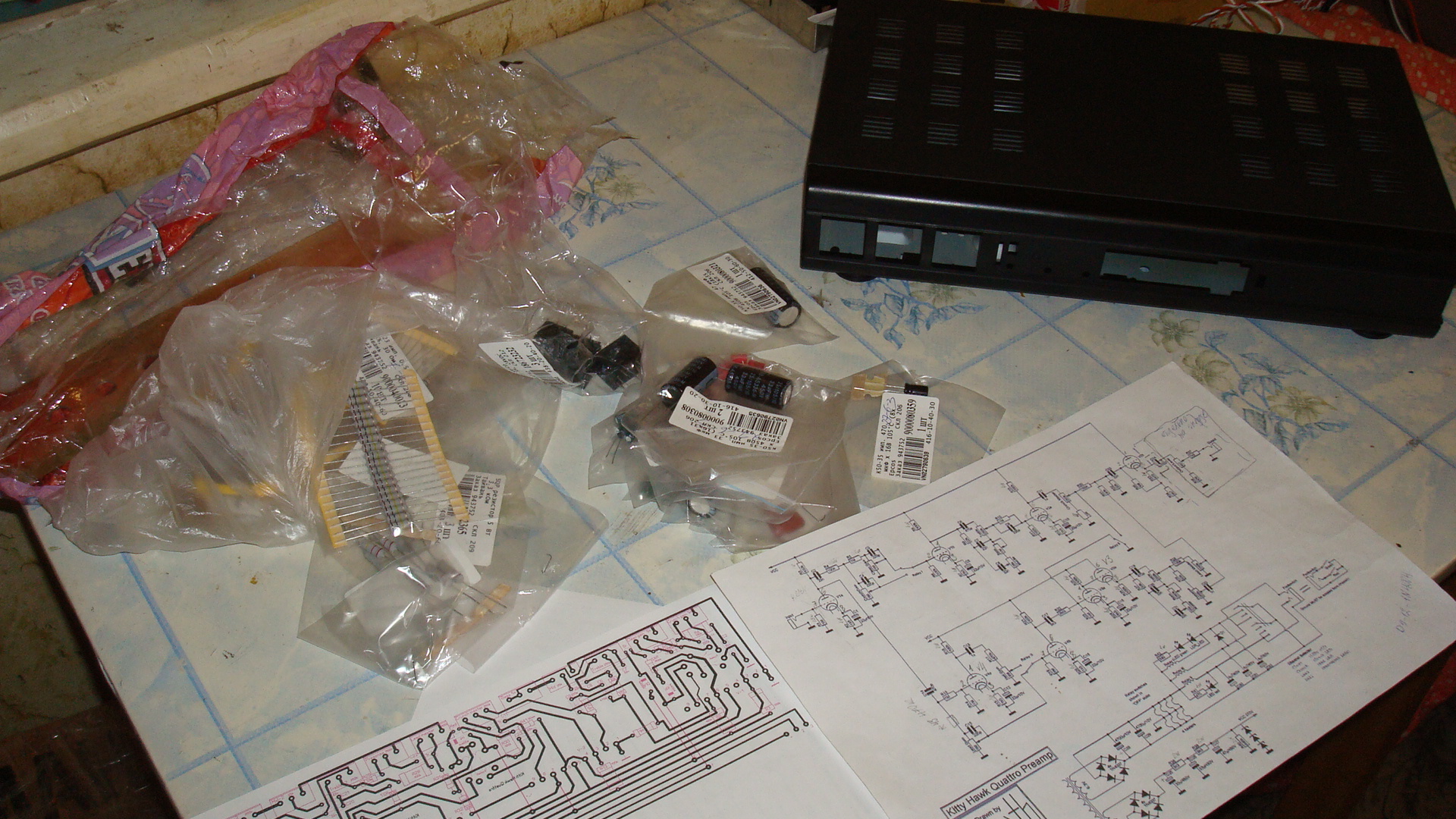

Я как то встречал здесь подобную тему но для сборки ничего не нашел, вот выкладываю свои нароботки. Сразу же извиняюсь за отсутствие семплов, приеду с отпуска, запишу. Данный аппарат собран на наших лампах 6н2п-ев, трансформатор ТТП-80GVR( брал у Ерасова), реле TR99 на 6 вольт, можно и другие, но надо изменять лейаут, накал стабилизирован через L7806. За основу брал печатку с этого форума: http://www.projetg5.com/modules.php?name=F...87&postdays=0... и естественно переделал под себя, оптопару исключил, сделал переключение через реле после кранчмастера. Проблема была только одна- при повышении гейна больше половины в клине появлялся небольшой свист и провал в звуке, вылечил заменой резисторов на 220 килоом вместо 100 в аноде первой лампы, думаю чтоб избежать подобных проблем надо собирать на родных лампах и строго по схеме. Мой вердикт: аппарат достойный, очень доволен, именно такой звук я и хотел
Лэауты здесь: http://ifolder.ru/26579022

























Это сообщение отредактировал fogy - 26.10.2011 - 16:59

fogy, чтобы не ловить возбуд, нужно изолировать корпус потенциометра "Gain" от общей панели (которая должна быть металлической и заземленной), а заземление на его корпус подать отдельным проводом от местной звезды второго каскада.

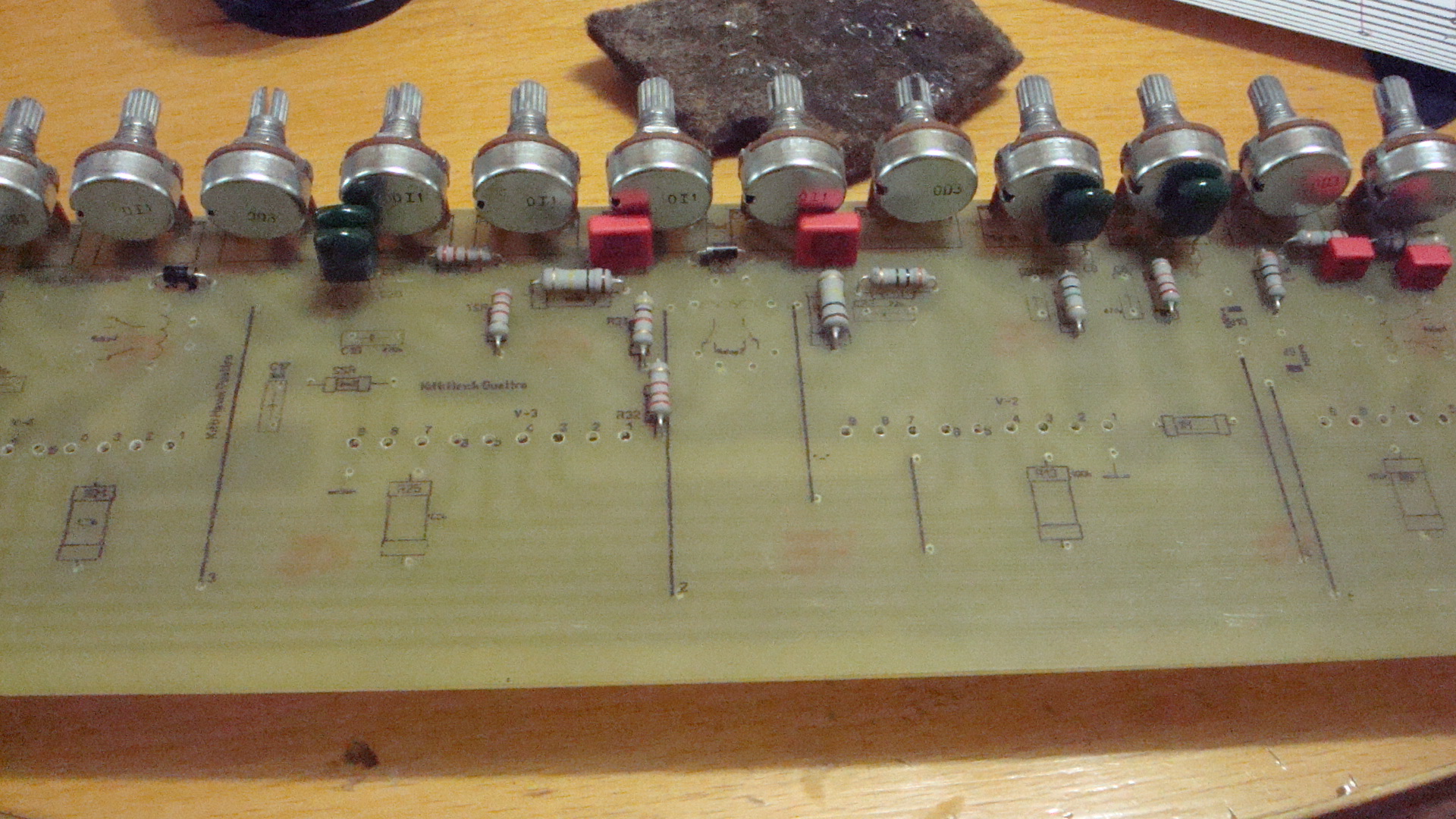

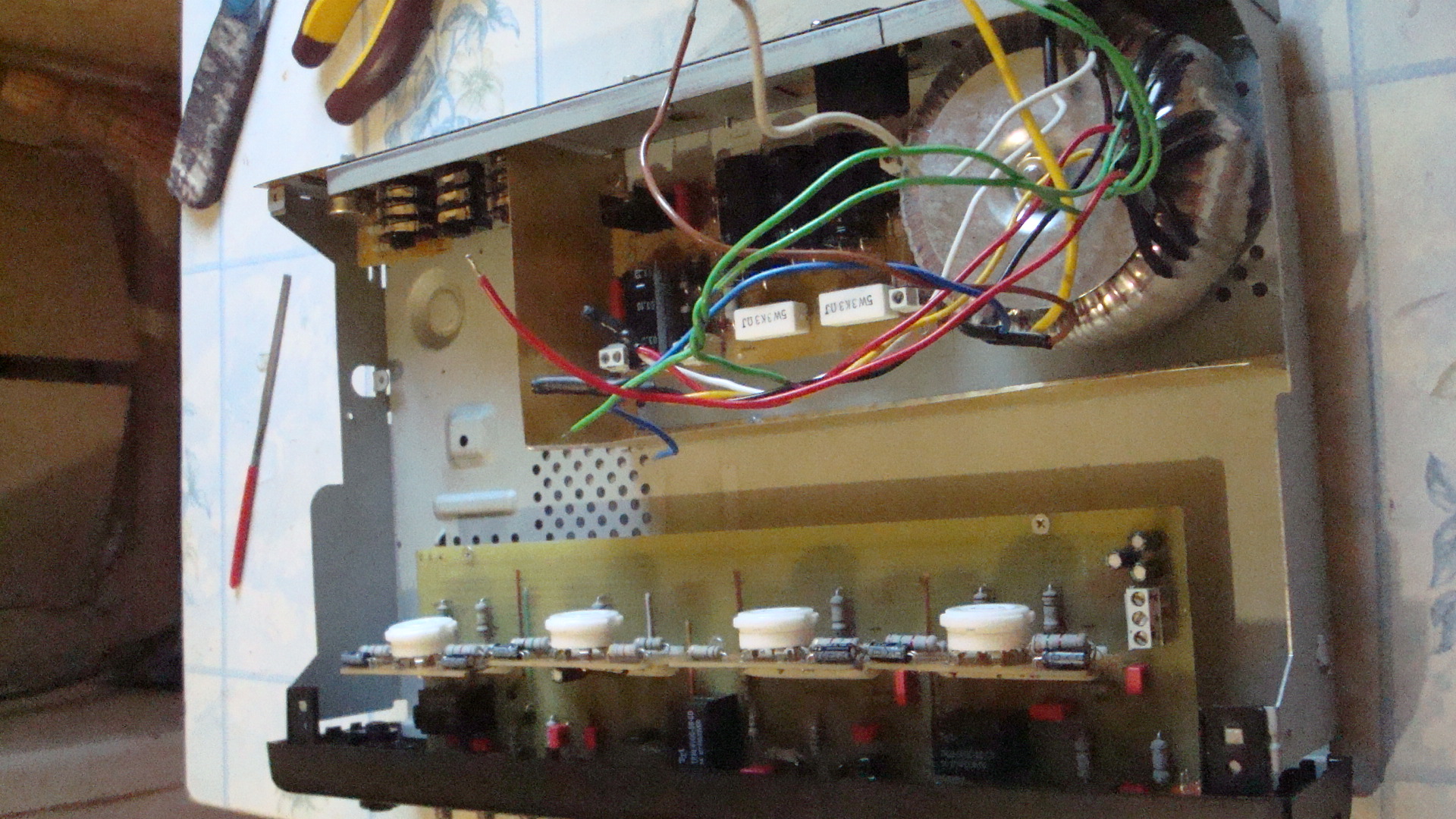

Все потенциометры изолированы от общей панели, а земля у каждого каскада своя и сведена в звезду.

Платы,которые держат панели с лампами- чем залиты к основной плате???

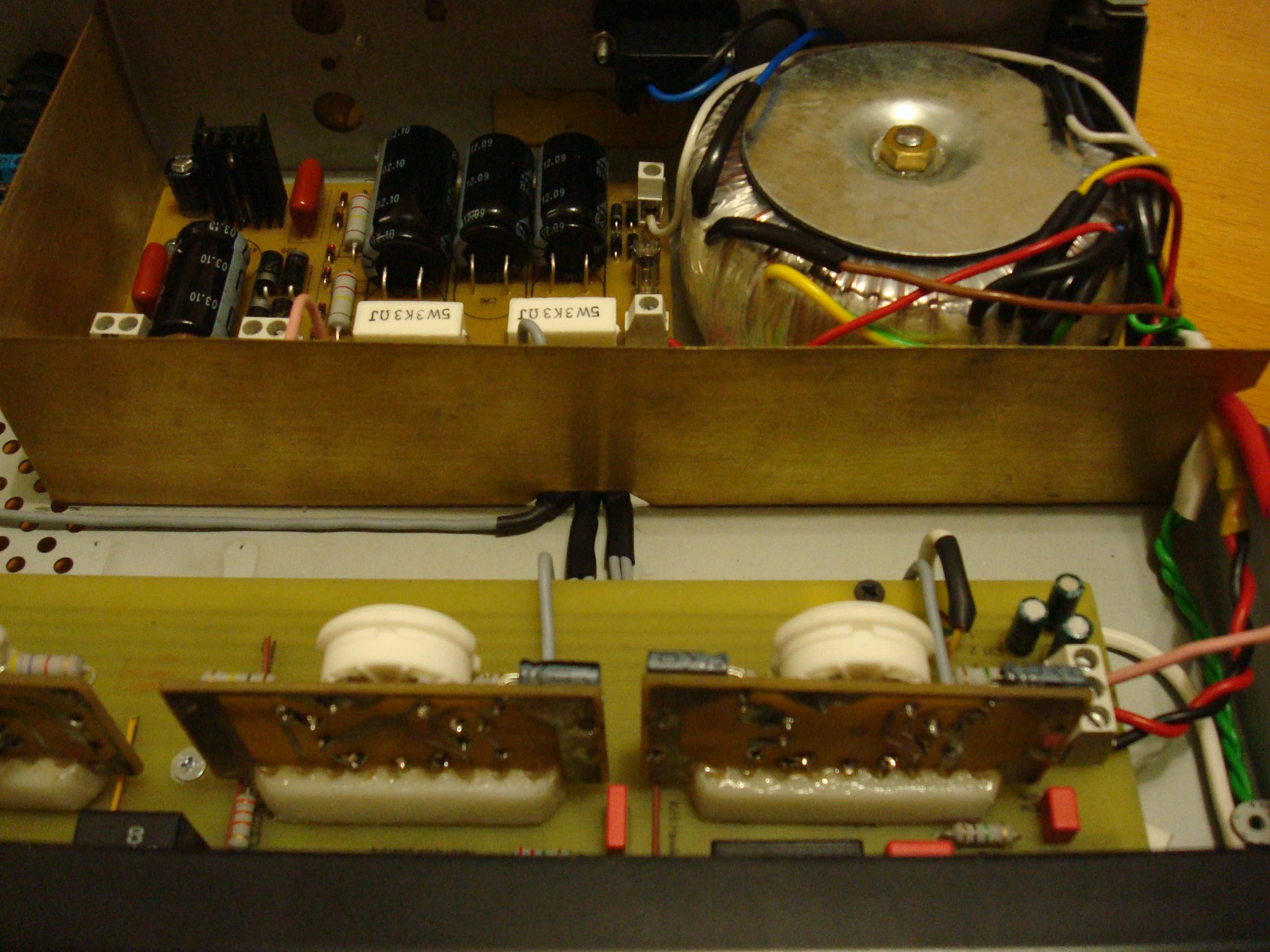

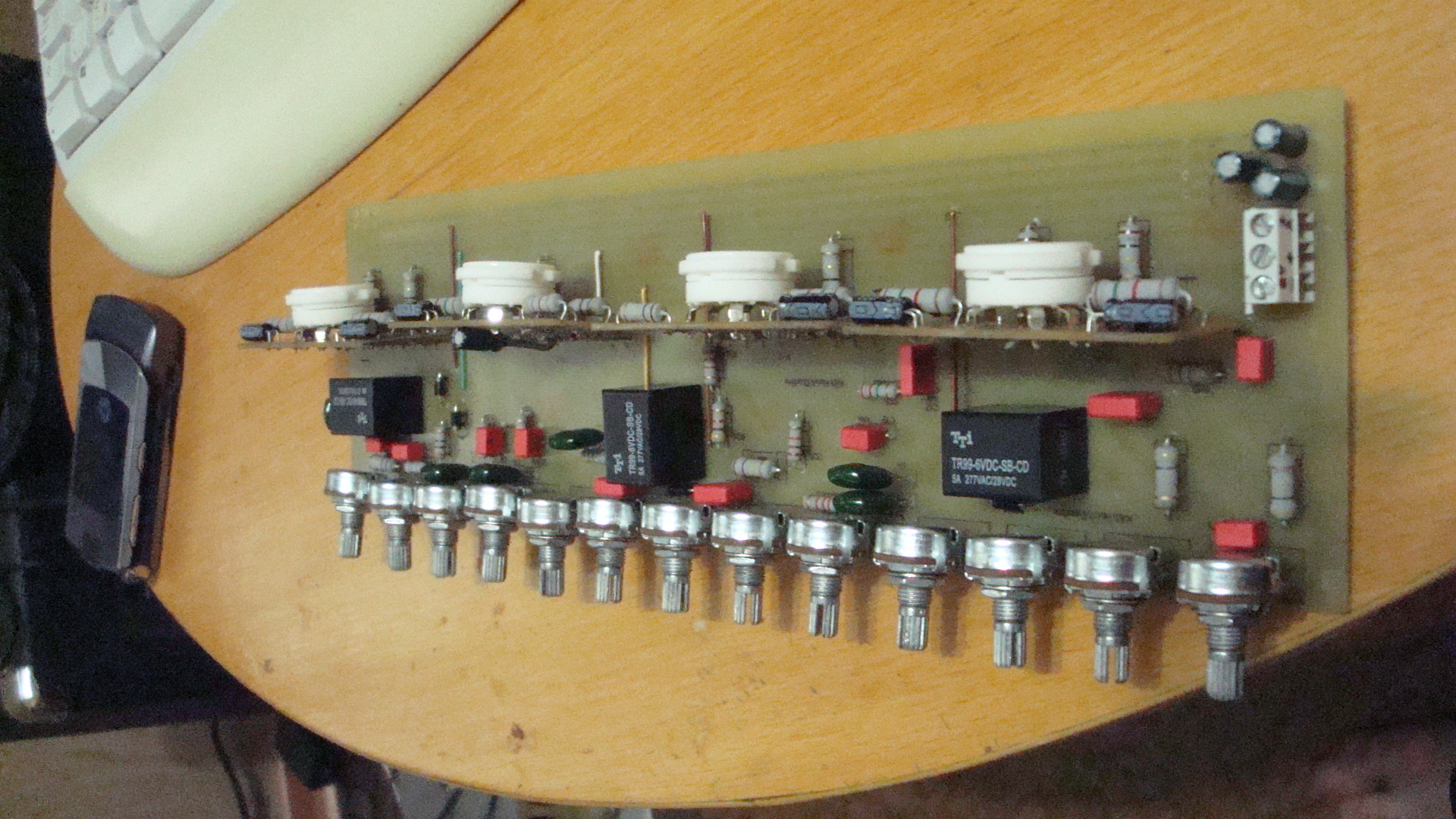

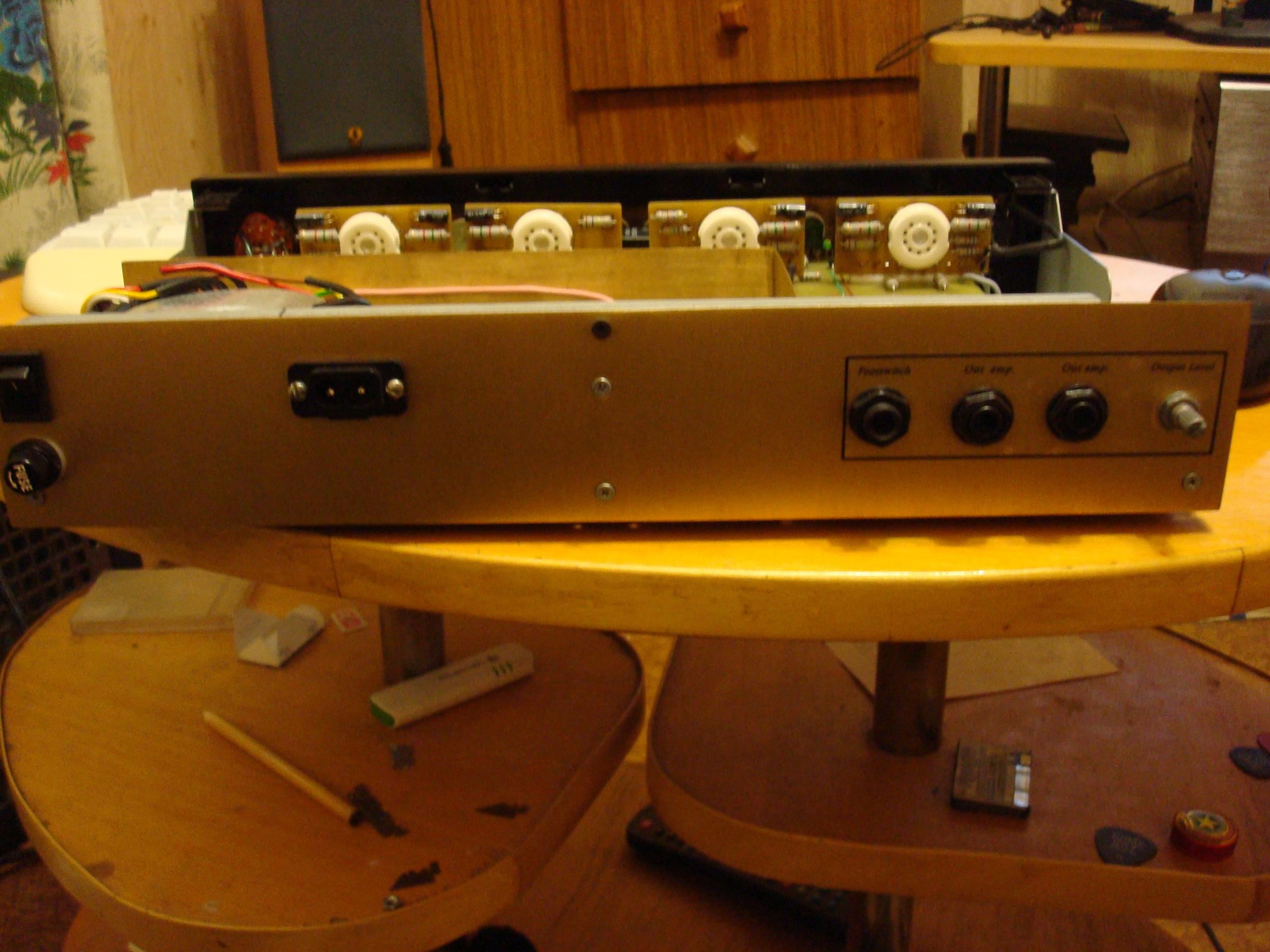

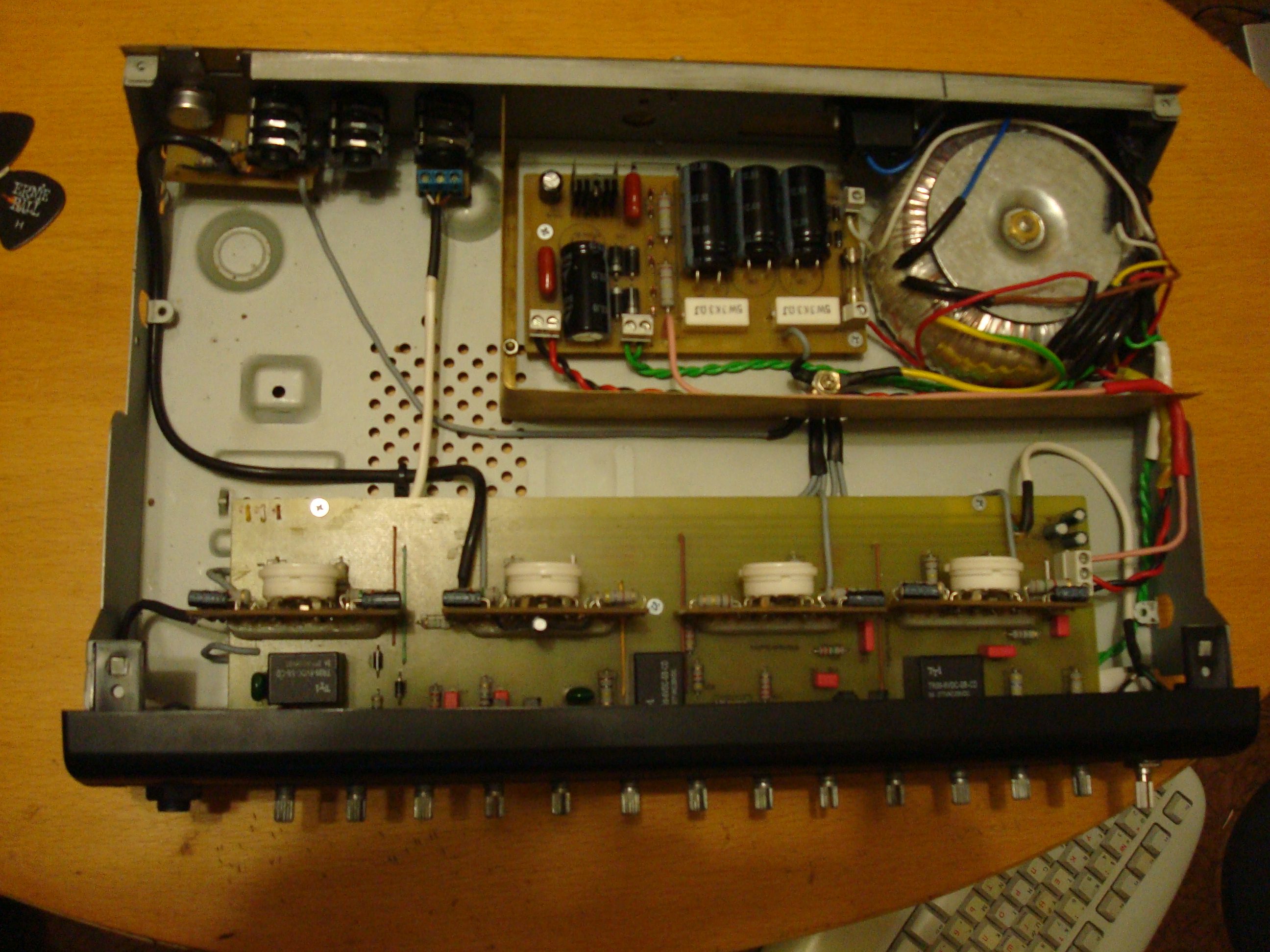

Ламповые панельки имеют медные штыри которые припаиваются к основной плате, а чтоб панелька стояла прочнее на плате и не шаталась при снятии и установки ламп, сделано пластиковое основание которое охватывает низ панельки и штыри, а приклеено основание на эпоксидный клей к самой панельки.
