Так. Попробовал 402� - действительно они получше чем МП39, МП40, МП42. Звук плотнее, интереснее, не такой жидкий и пердящий.
При этом есть одно но - на максимуме гейна - ощутимо шумят...
Кстати есть вопрос по подбору - вот здесь описание подбора: http://www.geofex.com/Article_Folders/fuzzface/fffram.htm
Собрал такой стенд и утечку (leakage) мне на ГТ402� показывает к примеру 0.795, другой транзюк - 0.842... А у МП39Б - 200, 250, 150. Кто-нить разбирался как правильно проводить измерения? 9вольт через резистор 2к4 и эмитер коллектор - сколько должен показывать мультиметр и какие показания считаются хорошими? Насколько я понимаю из текста нормальными считаются показания около 200mV? Зависит ли то что мы получаем от коэфф усиления транзистора? (Я не говорю пока про измерения гейна - о нём тоже есть упоминание в тексте).

Покопал ещё немного. Говорят что после включени транзистора нужно дать показаниям на мультиметре "устояться". В итоге получил 0.453V
Далее нашёл статью подробнейшую про Fuzz Face - собственно прародитель всех фузов подобных там есть про подбор транзисторов (см. аттач). Собственно там формула - leakage = V(то что мы мерили)/0.002472
Если считать по этой формле получаю примерно 183 что вполне даже нормально.
Кто мерил, поправьте если ошибаюсь...

Присоединённый файл ( Кол-во скачиваний: 85 )
 overton_william_e_200605_mast.pdf.rar

Поиграл на фф с двумя 402Г. Потом с двумя П28. Потом с первым П28 и вторым 402Г. Потом опять с двумя 402Г. Блин, замкнутый круг получается.
Самое прикольное - звук практически не меняется на хайгейне. Зато ощутимо меняются диапазоны регулировки всех ручек (ну может окромя вольюма).
До сих пор не могу выбрать... Больше склоняюсь к варианту П28-402Г.
Транзисторы не замерял правильно (хотя и знаю, что надо). Меряю обычным мультиметром плюс полагаюсь на справочные данные и собственные уши .
402Г - более хайгейновые чем П28. Это чувствуется - когда два 402Г использую и ручка гейт выше чем комп, в момент атаки громкость несколько падает, а потом с полсекунды - возвращается. Похоже на эффект "slow attack" только в начальный момент громкость сигнала не нулевая. А мне это совершенно не надо.

diyfactory
Хм... Я так понял, при максимальном положении ручки гейн, минимальном комп и гейт у тебя фф не заводится. У меня же пищит вовсю. Приходится задействовать гейт и комп.

А вообще судя по многочисленным форумам и отзывам счастливых обладателей сего чуда, Захар не сильно-то заморачивается с подбором транзисторов. А может это гитары у всех разные?

По поводу того что гитары разные - вообще гооврят что все германиевые примочки чувствительны к уровню сигнала на входе, в этом и прикол...

Ну да... Там на самом деле куча нюансов. Практически во всех винтажных фуззах низкое входное сопротивление (помимо того, что транзюки германиевые имеют очень нехилый разброс). ЗВЕКС ФФ - не исключение. Отсюда и "индивидуальность" звука для каждой гитары.
А если сюда еще добавить термостабильность Ге-транзисторов?

Да согласен. Не даром говорят что просто берёмся за корпус транзистора - изменяем его характеристики...

Запустил Screaming Meanie. Вместо NTE123AP поставил 2N2222A, вместо NTE85 - 2SC945. Главное что всё работает, разобрался кстати с педелью громкости - CV pedal - как здесь уже всё верно сказали - можно в это гнездо включать регулятор педальный чтобы иметь возможность играть и одновременно крутить регулятор Freq (VR1 на схеме). Когда педаль оключена - Частота регулируется потенциометром, если хотим рулить им во время игры - втыкаем внешний регулятор - CV pedal.
Штука не обычная, фуззовая (хоть и не германий), искажалка не очень плотная но такая с хрипом... В общем интересная штука.

diyfactory

Как насчет управления частотой с помощью металлической пластины (т.е. изменения емкости)? Как в фуз-проб?

juice
Не Мне пока хватает. Там можно выкрутить ручки так что эта штуковина всё время свистеть будет и этой ручкой как ручкой Тон рулить Я говорю забавная штука для нойзеров молодых индустриальщиков экспериментаторов.
Про пластину - это всё хорошо но заниматься в лом. Может кто-нибудь займётся сделает, нам расскажет.

�МХО, с пластиной не должно быть ничего сложного... Но нужно экспериментировать... А времени в обрез.
"Там можно выкрутить ручки так что эта штуковина всё время свистеть будет и этой ручкой как ручкой Тон рулить."

ага... у меня достаточно выкрутить драйв на макс и уже свистит

Переразвёл плату Zvex Fuzz Factory в спринтлейауте. Залил в архив (кстати не забывайте про архив - заливать туда может каждый участник)...
http://diyfactory.ru/forum/index.php?download=35
По идее ошибок быть не должно, но у кого будет время гляньте если будет на то желание.

Р’РѕРїСЂРѕСЃ РїРѕ Fuzz Factory.

зачем в схеме стоит сопротивление R10 на 220кОм? оно ж соединяет выход сигнала с землей... .и на схеме его не имеется вообще

Трудно сказать зачем там резистор.
Возможно вместе с конденсатором это фильтр ВЧ?
Если примочка у тебя в собранном состоянии, попробуй, влияет ли он на что-нибудь.
В оригинале он стоит. Видел фотографии внутренностей разных ФФ.

Я уже со своей ФФ наизвращался до такой степени, что первый Ге-транзистор поставил вверх тормашками. Звук �МХО лучше. Но это частный случай

Это сообщение отредактировал juice - 21.12.2007 - 11:17

я свою еще не запустил.... нет в нашем селе транзисторов 2n3904. и даже совковых аналогов кт6137а

Пробуй среднегейновые советские N-P-N...
кт6137а - никогда такой не юзал
А германиевые водятся в вашем селе?

juice - маркировку скажи транзюков.
из нужных нашлись только МП39 и МП42. За П28 и ГТ402 пришлось ехать в райцентр

Букву тебе точно не скажу - нет справочника под рукой.
Но за неимением 2n3904 попервах использовал КТ310.
Пробуй их или КТ3102 и им подобные...
Если же верить
http://www.ntpo.com/electronics/analog/analog_ot_tr/1.shtml
то аналоги КТ375А,КТ375Б.

В любом случае работать будет со всеми вышеперечисленными.

нашел 2n3904. теперь другая проблема - нету переменных резисторов на 5кОм. если поставить советские СП на 4,7кОм то это будет работать? по идее на GATE и VOL не обязательно выкручивать их до конца.....

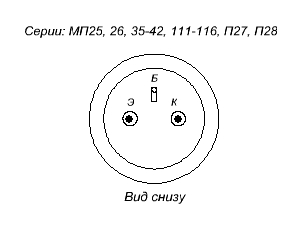

еще один тупой вопрос, как определить у МП39 и П28 где у него база, коллектор и эмиттер? в интернете даташита не нашел
