Педаль по мотивам ENGL Screamer 50, Ламповый hi-gain

Beermonza
Т.е. мне нужно первый электролит вместе с гасящим резистором перенести к гнезду питания, т.к. именно там у меня и приходит земля на корпус?

Давай различать сигнальную землю и экран усилителя. Хотя они и соединяются в некой точке. В твоем случае во входном проводе сигнальная земля заведена на отдельный экран провода, оголена перед наводками и представляет собой хорошую такую антенну для наводок внутренних, которых не меньше чем снаружи корпуса. �мхо, экран должен быть экраном, земля со джека - на землю входного каскада без контактов с какими-бы то ни было экранами.

Это сообщение отредактировал Gunpowder - 29.04.2011 - 15:21

Gunpowder
Ну у меня так и есть. Гнездо джека пластиковое и не контачит с корпусом никак. Во входной цепи сигнальная земля берется от первого каскада и идет к джеку.

Если я правильно рассмотрел фото, то земля с джека идет по экрану провода на первый каскад.

Gunpowder
Я опять не понимаю немного. Ты хочешь сказать что мне нужно сигнальную землю оторвать от джека. Кинуть землю джека на корпус в точку где на корпус приходит общий. Сигнальную землю оставить без изменений(от первого каскада)
Я правильно понял?

Нет.
Пусть все будет как есть.

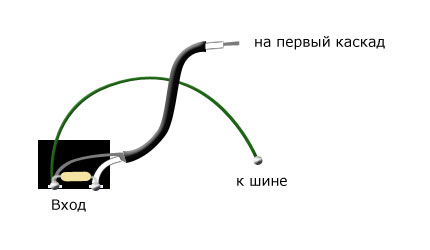

Gunpowder имел в виду это:




Beermonza
Ага. Спасибо.

Проблему решил.
В сам блок питания лезть не стал, поставил два электролита на 10мкФ от накала к земле в самой педали, на ногах гнезда питания. Параллельно конденсаторам С20 и С21 добавил еще емкости на 22нФ 400В. Никаких наводок теперь не слышно.

Долго искал почему заводиться. Нашел случайно, прикоснувшись к пружине панельки. Я заземлил металлические основания панелек и возбуд прошел.

�граясь со звуком, я заменил конденсатор С9 на 2.2мкФ пленку. Звук стал более острым и собранным.
А так вообще гейна у нее чересчур много мне не очень нравится. Думаю вернуть потц гейна как и было в оригинале на 250кОм вместо моих 500кОм.

Еще у нее очень большой уровень выходного сигнала, аж подгружает оконечник. Если втыкать ее в цепочку с другими эффектами, то приходиться руки громкости убирать почти на ноль. Что можно с этим сделать? Может соорудить какойнить буферный каскад на JFET?

R7 поставь на 330К, зашунтируй пот гейна резистором на 220K.

Аналогично, R28 - 560K, пот уровня зашунтируй резистором 220К.

Спасибо, гейна прибрал, звук стал адекватней.

Есть еще проблема, в звуке есть неприятный артефакт по вч(песок какой-то). На совсем малом уровне гейна(практически легкий кранч) ничего такого нет. �з за чего он может быть и какие методы борьбы с ним?

Это сообщение отредактировал foxyxof911 - 4.05.2011 - 09:08

Поздравляю с завершением сборки!

На выходе преда повторитель на лампе или мосфете все равно лучше поставить. Т.к. без него АЧХ значительно зависит от:
а) входного сопротивление следующего устройства
б) емкости соединяющего кабеля
Фактически, подключил полутораметровый шнур - прощай вч Воткнулся в линейный вход - прощай нч...

Что за вч-песок, тяжело сказать не послушав. Может это просто песок (продукт интермод-искажений), может кондеры так неудачно фильтруют, а может проделки блока питания.

Это сообщение отредактировал Gunpowder - 4.05.2011 - 10:01

Gunpowder
Спасибо за поздравления)) На счет звука, завтра или послезавтра запишу сэмпл и выложу.
Вот тут осуждали этот вопрос:
http://www.guitar-gear.ru/forum/topic/1648...РёС‚/page__st__60
Вкратце, там разговор зашел о том, что нельзя просто так заменить 12ax7 на 6н2п-ев без изменения режима работы лампы. Как я понял там именно такую проблему обсуждали, как и у меня, ВЧ артефакт.

C7 ставь 470 пФ. Если нужно оставить хруст в тракте, но замылить слегка, то С10 подбирай из номиналов 1.2n, 1.5n, 2.2n какой больше нравится. Вообще, 6Н2П нужно оставить первый баллон, с входными каскадами чистого и гейна, звук будет максимально прозрачен, а второй баллон нужен - 12AX7, она адекватней перегружается.

Beermonza
Пробовал я так сделать, не понравилось, звук не такой острый получается. А проблему я нашел, точнее две.
1) Резистор R17 был плохо пропаян, отходил. Перепаял его, и драйва стало как нужно.
2) Песочный призвук был не от педали а от усилителя, я ручку мастера на нем почти на ноль выставлял. Вечером после работы, а чаще ночью, громко не поиграешь.

Вот вид самой педальки и блока питания


Сэмпл записывал через свой кабинет с десятидюймовым динамиком(ЗЯ) и усилителем 4х6п14п-ев. гитара ibanez rg-370 звучки родные китайские. Микрофон и пред тоже собственного изготовления.



Никаких обработок не накладывал.
http://diyfactory.ru/forum/index.php?download=118

Это сообщение отредактировал foxyxof911 - 13.05.2011 - 08:28

Послушал семплы, Зер Гут!

П.С. БП доставил своими рамерами относительно самого преда

Gunpowder
В БП трансформатор ватт на 50 не меньше. Я его как универсальный задумывал. Зато размеры педали без трансов с лежачими лампапми 120х120мм. Единственное что я не очень удобно гнезда разместил, нужно было их сзади лепить.

Тогда понятно и по БП вопросов нет)

120х120мм - весьма компактно вышло.

foxyxof911, не плохо совсем, ...теперь оформить как Gunpowder умеет и ништяк. А что за кабель используешь для сопряжения БП с примочкой? ...что-то по фото хлипковато выглядит. Для этих целей есть хороший проверенный - сетевой кабель системного блока компа, совсем дешевый, прочный, ...вилки отсечь и вуаля.

Хм, спасибо за идею. Надо попробовать.
