Небольшая библиотечка размеров западных деталей, В оригинальных размерах для Corel Draw

Часто при проектировании ламповых усилителей получается такая ситауция, когда детали заказаны, но проектировать компоновку будущего усилителя нельзя, т.к. неизвестны размеры деталей. Неизвестно, насколько велики конденсаторы или насколько коротки ноги резисторов. А без этого тяжело скомпоновать плату, рассверлить шасси и т.д.

� если для обычных деталей еще можно узнать размеры перелопатив гору даташитов, то для некоторых бутиковых деталей и даташитов то нет. Поэтому приходится терять время, сидеть и ждать прихода деталей.

По этой причине, я себе сделал небольшую библиотечку часто используемых мной элементов в Corel Draw (версии 11 и выше).

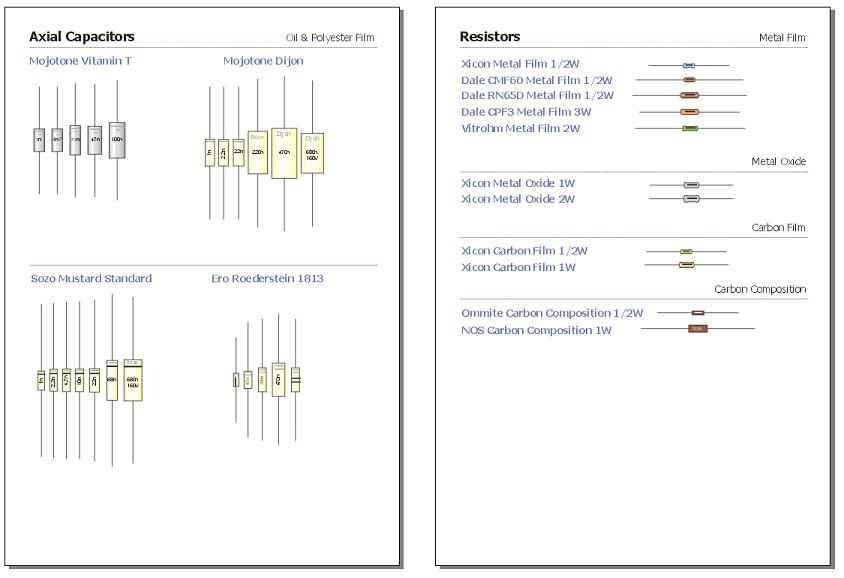

Среди них: конденсаторы Моджо, Созо, Родерштейн, резисторы наиболее распространенных типов. Элементы там не особо высокохудожественны. Главное в них то, что они соответствуют реальным размерам деталей и длине их выводов.

Поскольку меня иногда об этом спрашивают, то выкладываю файл библиотечки. Может кому сгодится.

Присоединённый файл ( Кол-во скачиваний: 69 )
 GuitarAmpPartsLib.cdr

Спасибо, очень нужная вещь!

Обновление библиотечки.



Добавлены резисторы Riken Ohm 0,5W, Takman Rex 0,25W, 0,5W, 1W, Dale RLR07 0,25W, Amtrans AMRG 0,75W, PRP 0,5W, конденсаторы SBE OD 225P (вид сверху), SBE OD 6PS.

Присоединённый файл ( Кол-во скачиваний: 52 )
 GuitarAmpPartsLib_v1.1.cdr
