Чего бы собрать для ретро-рока?, Fuzz Face Ge + ??

roz, Beermonza, ок, спасибо.

Наконец в наличии все детали для мини-Оранжа.
Транс для получения анодки ~450В:



Комплектующие сигнальной части:



Слева направо:

+ Электролиты F&T 16uFx475V в цепи питания;
+ Низковольтные электролиты Sprague Atom в байпасс катодных резисторов;
+ Пленочные лавсановые Sozo Mustard;
+ Пленочные лавсановые ERO Roederstein 1813 крупных номиналов в байпасс катодных резисторов;
+ Угольные 1Вт в аноды и 1/2Вт резисторы во все другие части схемы.
С 1Вт carbon-composition дело становится все хуже и хуже. Трудно найти такие ходовые номиналы как 100К и 220К, потому прийдется выкручиваться с 1Вт 120К и 240К, запараллелив их с мегаомными резисторами.
+ Зеленые 2Вт металлооксидные резисторы (часто встречающиеся в немецких усилителях, типа Енглов и Дизелей). Про-во Vitrohm, Германия-Китай.
+ По странным причинам слюда 330 пик, нужная для темброблока Оранжа, является редким номиналом. Похоже, что данный номинал не выпускается Xicon, являющийся поставщиком большей части специализированных инет-магазинов. Потому выкручиваюсь слюдой 300 и 360 пик, пр-ва Cornell-Dubilier.
+ Обычная cиняя высоковольтная керамика в анодные фильтры.

� пока свой Оранж не собран, остается наслаждаться чужим "правильным" оранжевым саундом:

Hellacopters - Toys and Flavors

http://www.youtube.com/watch?v=YgHHFKpxjKs

The Sword - Maiden, Mother & Crone

http://www.youtube.com/watch?v=iL7ndxWgW5A

Это сообщение отредактировал Gunpowder - 20.11.2010 - 17:20

Я уже заждался продолжения

Где закупался?

roz, отдельные детали брались на месте (транс + то, что попадает в раздел "общеотраслевой промэлектроники").

А основная масса деталей закупалась в 2-х магазинах: tube-town.net и tubedepot.com. Надо сказать, они так удачно дополняют друг друга по ассортименту, что трудно выдумать деталь, которой нет в наличии или которой нельзя найти адекватную замену.

Продолжение работы по Оранжу

Разведены цепи питания и накала. Собраны непривычный темброблок Баксандалл и оранжевский поворотный переключатель с эпическим названием F.A.C. (Frequency Analyzing Control):

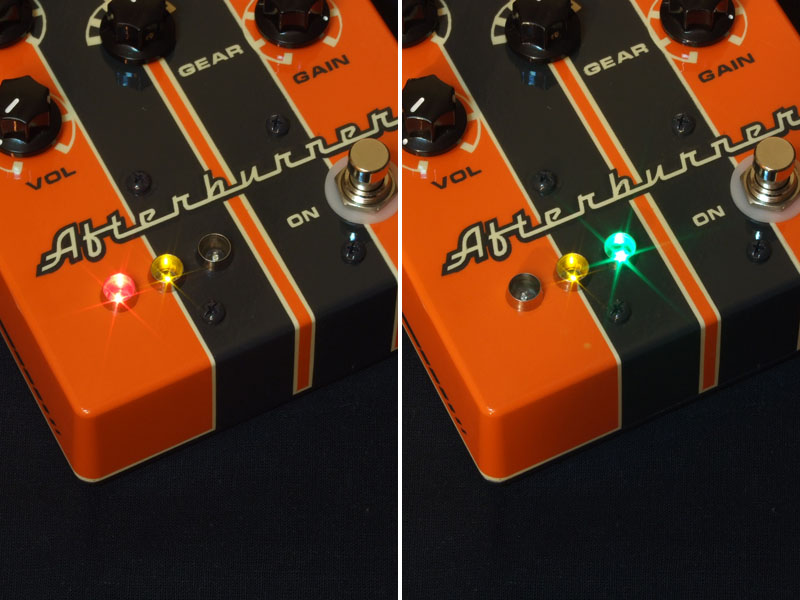

�ндикация сделана в духе светофора :



Желтый - подано питание. Красный - байпасс. Зеленый - эффект включен.

�нтересное решение со светофором .
Дело близиться к завершению!

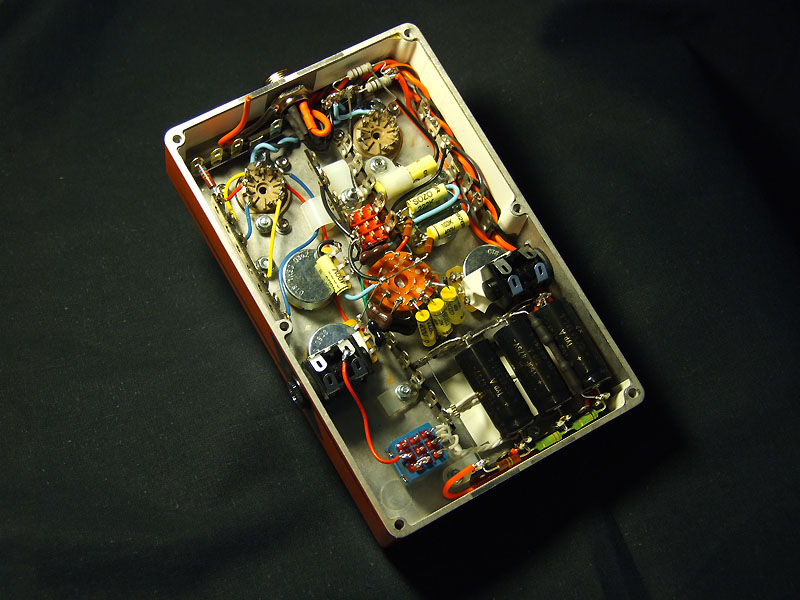

Дособрал девайс. Вид внутри:



Вид снаружи:



Отслушал несколько вариантов Ф�РНа, на различия в которых указывал Sancho. Собственно для того, чтобы проверить эти различия на слух, Ф�РН и помещался в пред.

1) Ф�РН (фазоинвертор с разделенной нагрузкой) развязанный по постоянке от предыдущего каскада. Применялся в ранних Orange/Matamp. За счет заряда разделительного конденсатора рабочая точка каскада плавает, что на слух воспринимается как «неслабый панч, дающий под дых» Хорошо качает! Но есть и недостатки – звук относительно мутный и размазанный.

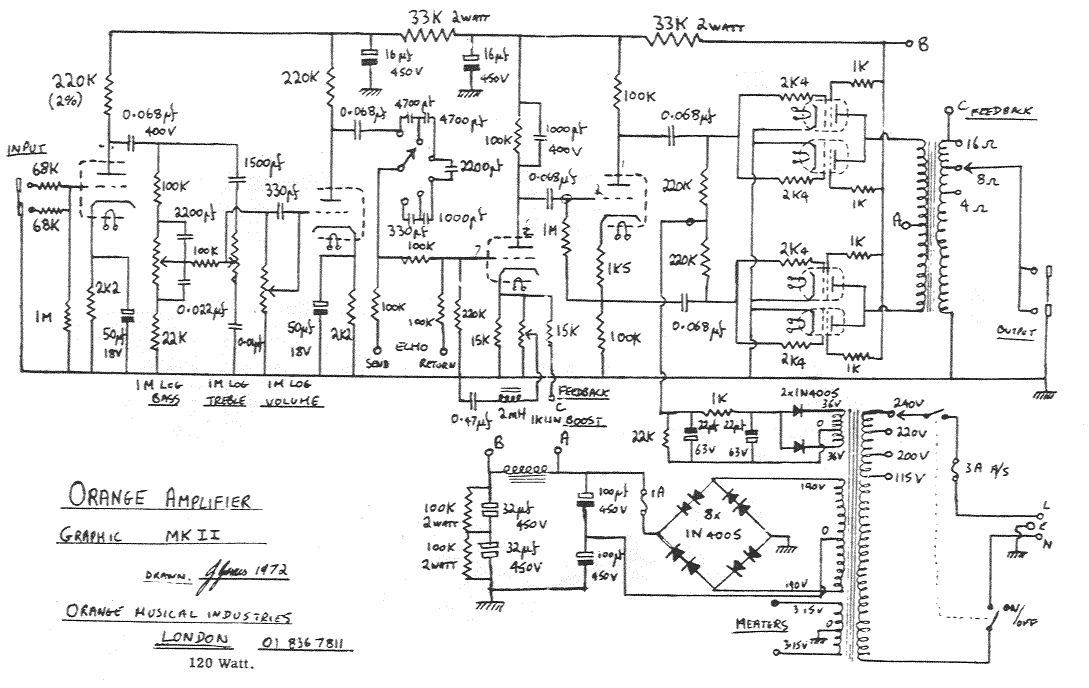

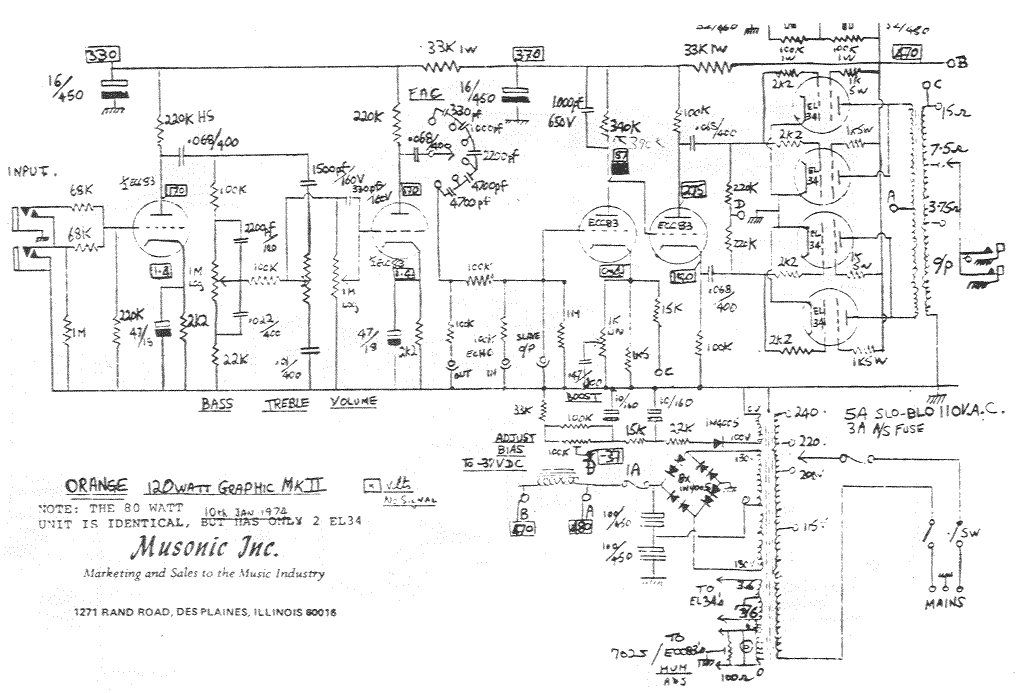

2) Ф�РН с непосредственной связью. Применялся в поздних Orange Graphic MkII/Orange OR80/120. Качает меньше, зато звук гораздо прозрачнее, точнее и скрострельнее.

3) Заменил Ф�РН на традиционный повторитель. Опять серьезные изменения. Повторитель явно добавляет ограничение верхней полуволны. На слух – больше гейна и плотности. Проявляются нотки маршалов.

Также отслушал 100к vs 390к в аноде 3-го каскада. В принципе номинал связан с типом последующего Ф�РНа. Но на мой взгляд только каскад с 390к звучит узнаваемо «по-оранжевски» с массой гармоник от сильного ограничения положительной (на входе) полуволны.

Мой выбор после отслушки: 390к в аноде 3-го касада и Ф�РН с непосредственной связью.

Это сообщение отредактировал Gunpowder - 6.12.2010 - 12:22

А сэмплы будут?

�нтересная информация про эксперименты с фазиком.
А можно поподробнее, про :«неслабый панч, дающий под дых», панч, как я понимаю, характеризует собранность звука...

В общем, молодец !

Хм, каюсь, выразился в слишком свободном стиле

Смещение рабочей точки в Ф�РНе из старого Оранжа приводит к тому, что звук кажется более динамичным. Особенно заметно на НЧ.

Это сообщение отредактировал Gunpowder - 6.12.2010 - 19:09

�нтересно будет послушать с хай-гейном.
Повторюсь про семплы .

roz, особого хай-гейна из этого прибора не выжать. Он не из этой породы

Черкнул пару сэмплов по-быстрому.

Кранч и почти максимальный гейн без пост-EQ, т.е. звук более-менее приближенный к оригиналу:

Orange (Gain 6 + Gain 9.5) no EQ

Макcимум гейна, выжимаего из прибора с вырезом середины на пост-EQ:

Orange (Gain 9.5) with EQ

Это сообщение отредактировал Gunpowder - 8.12.2010 - 02:12

Я имею в виду, что собираю усилитель с хай-гейновым преампов и таким фазиком.
Спасибо за семплы, очень классный звук (видимо буду собирать )

В ретрофузе транзисторы надо закрепить за корпус - обломятся рано или поздно с такой длиной ног

Medved, ок, закреплю транзисторы хомутом к панельке. AZG также указывал на этот момент.

Как же скучно ничего не паять....

Давно хочу разрисовать что-нибудь в цвета британского флага. Возможно, причиной тому травма детской психики, полученная в конце 80-х от созерцания постера AC/DC, где Ангус Янг в труселях из британского флага прыгает по сцене

� собрать нечто классическое, но не такое как у всех. Для этого есть интересный кандидат: пред от Marshall 2550-2558 Silver Jubilee, он же Marshall Custom Series 25/50, он же Marshall 2550SL Slash Signature, он же Wizard Modern Classic.

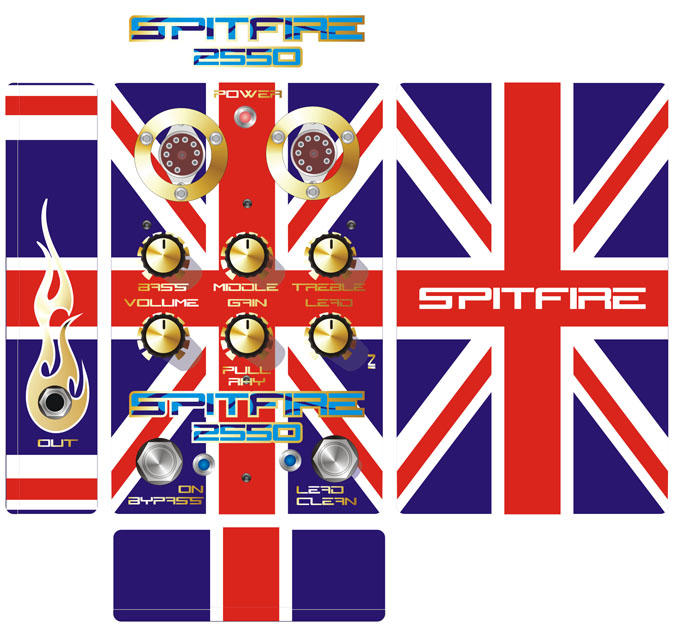

Дизайн:

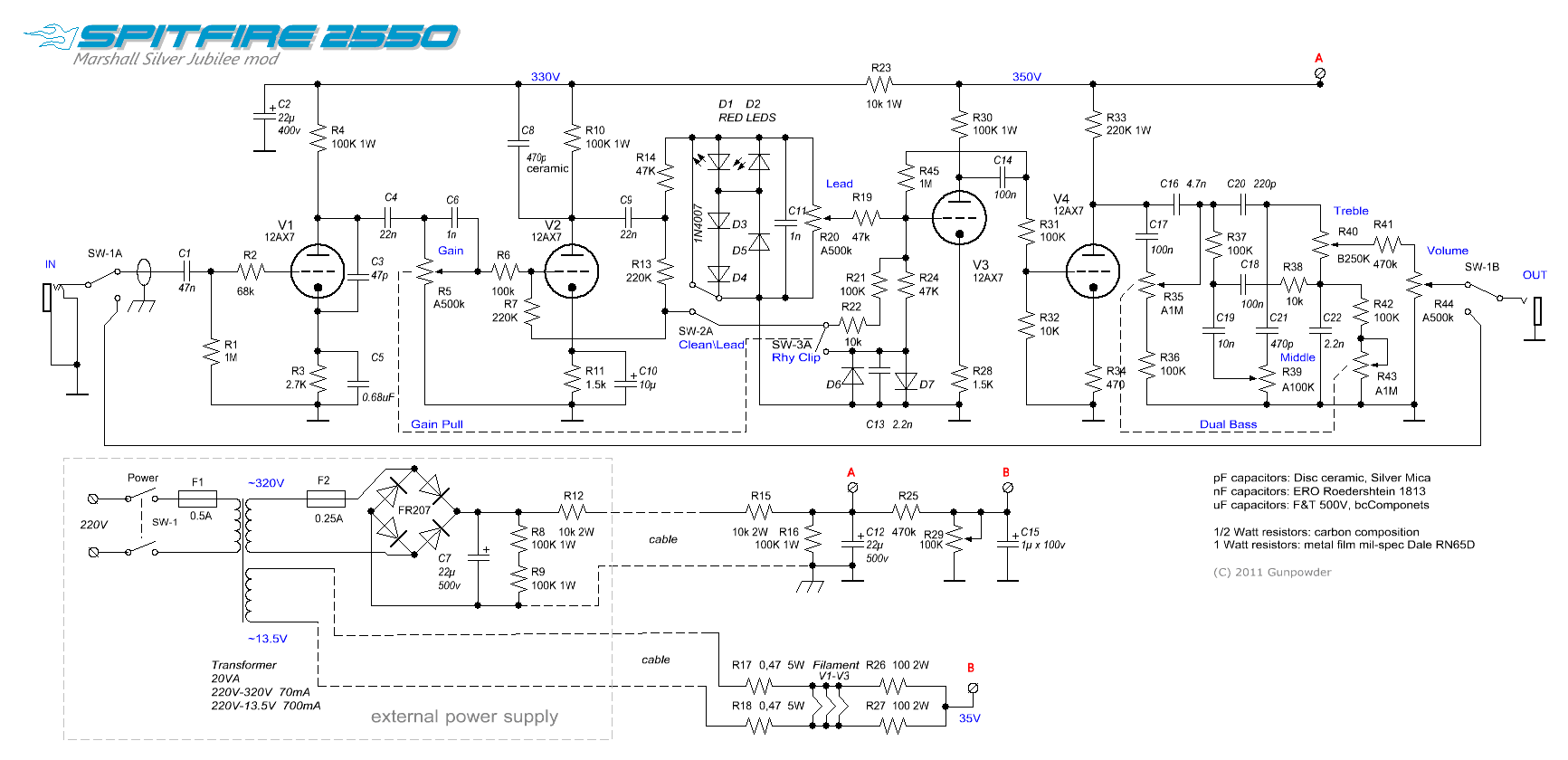

Схема:



Схема черезвычайно интересна. Здесь и три режима работы с 4-х каскадов, и необычный темброблок с расширенными регулировками (интересно зачем?), и отсутствие повторителя. � самое интересное - неправильное, отвратительное, не-трушное полупроводниковое ограничение!

Но тайком закрадывается мысль, неужели известные музыканты, как-то Слеш и Бонамасса, не слышат этой неправильности? Вдруг, диоды там на своем месте? Вобщем, нужно проверить

Это сообщение отредактировал Gunpowder - 5.02.2011 - 14:05

А-а-а-а-а! ...маньяк снова нашел жертву!!!

Хм, ...вот для чего нужны национальные флаги!!! ...это ж милое дело, прикрывать срам. Ни одно уважающее себя государство не позволит так использовать свой флаг.

По поводу товарищей Слеша и Бонамассы, ни у первого, ни у второго мне звук не нравится, Gunpowder, ты не одинок в своем мнении по поводу "неправильности". У Слеша излишне язвистый звук, крякающий, словно простой двойной фуз в ламповый конец, ...у Бонамассы какой-то "долго вылетающий", словно цифровой процессор, ...что он там переключает на 4 головы, звук не меняется, что он там слышит, я не пойму пока.

У тебя цель повторить пред с оформлением, поэтому придется копировать.

Beermonza, ты знаешь, практически во всем с тобой согласен.

Сколько раз заочно слушал записи Сильвер Джубили (в живую, к сожалению, сталкиваться не довелось) - столько остается двойственное впечатление. Вот, например, парень шпилит на Джубили: http://www.youtube.com/watch?v=yDtyL4wRNrU...etailpage#t=83s
Вроде и все круто, но и некая мусорность чувствуется.

Ну а схема настолько оригинальна, что смотришь на нее и не понимаешь как такое вообще звучит. Потому пройти мимо нее я не могу

Это сообщение отредактировал Gunpowder - 5.02.2011 - 16:08

а какой тогда нравится?

ENGL, в меру зернистый, в меру острый.

Beermonza, а какие именно Энглы? У них можно выделить несколько линеек.
