Схемы предов Ампег, пользуемся)

обычные джеки с буфером на оу. могу отрисовать если надо

надо, а то я собрался тоже сделать скорее всего. они же не зря буферизированные

пересмотрел схемы. прорисовано поностью, квадратик с лупом заменяется на два джека сенд-ретурн и всё

а вот как оно! тогда можно делать!

Вышел на Финишную прямую с одним проектом (сдвоенные ампеговский пред)))

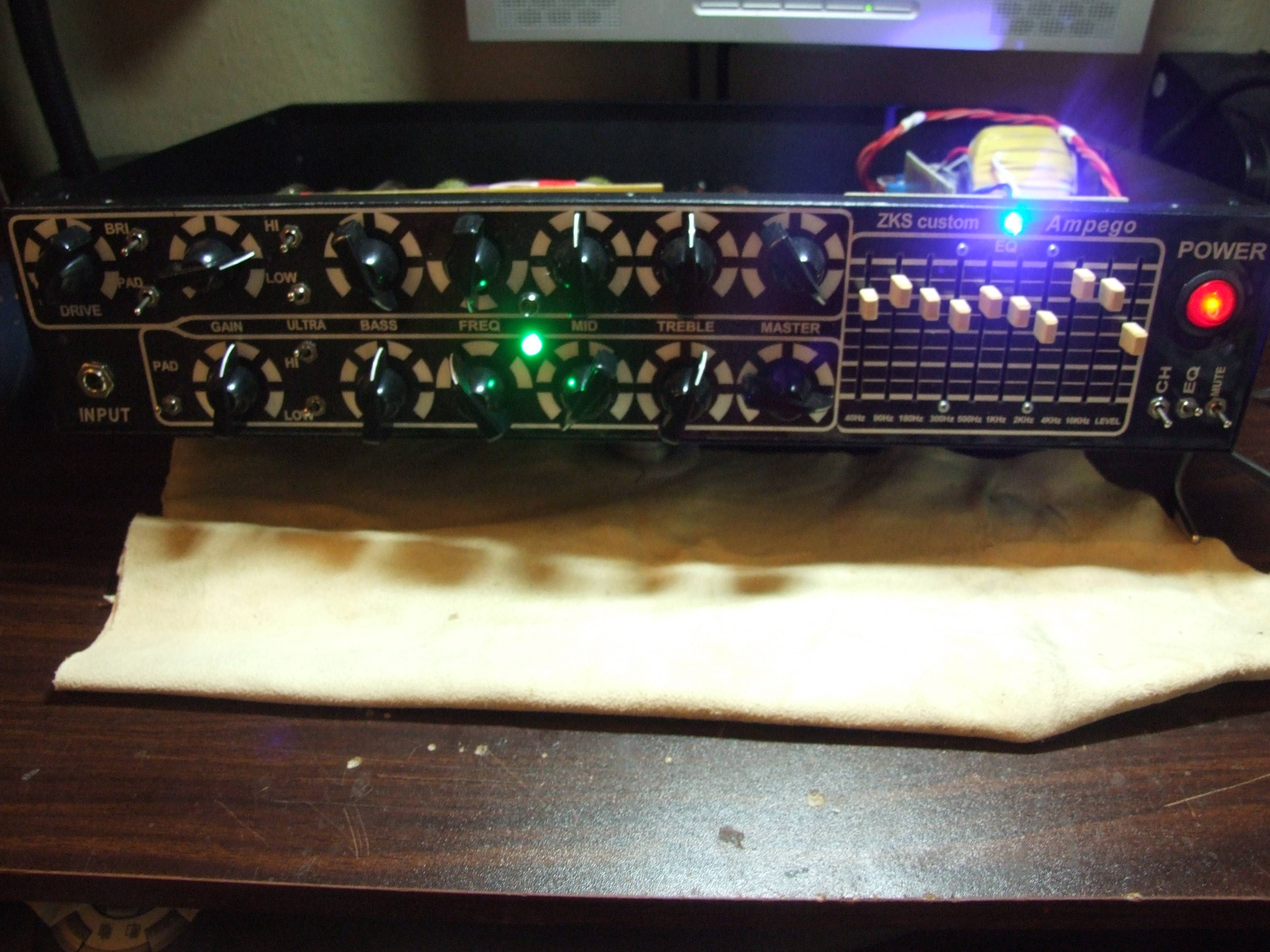

Пока одна фотка, патом еще наложу...
На плате блока питания разводил секцию для подъёма накала от земли и что-то засомневался- 12AT7EH в катоднике долго притянут или всётаки поднимать накал?

Присоединённый файл ( Кол-во скачиваний: 156 )

С помошницей на празднеиках собираем преамп...

Присоединённый файл ( Кол-во скачиваний: 120 )

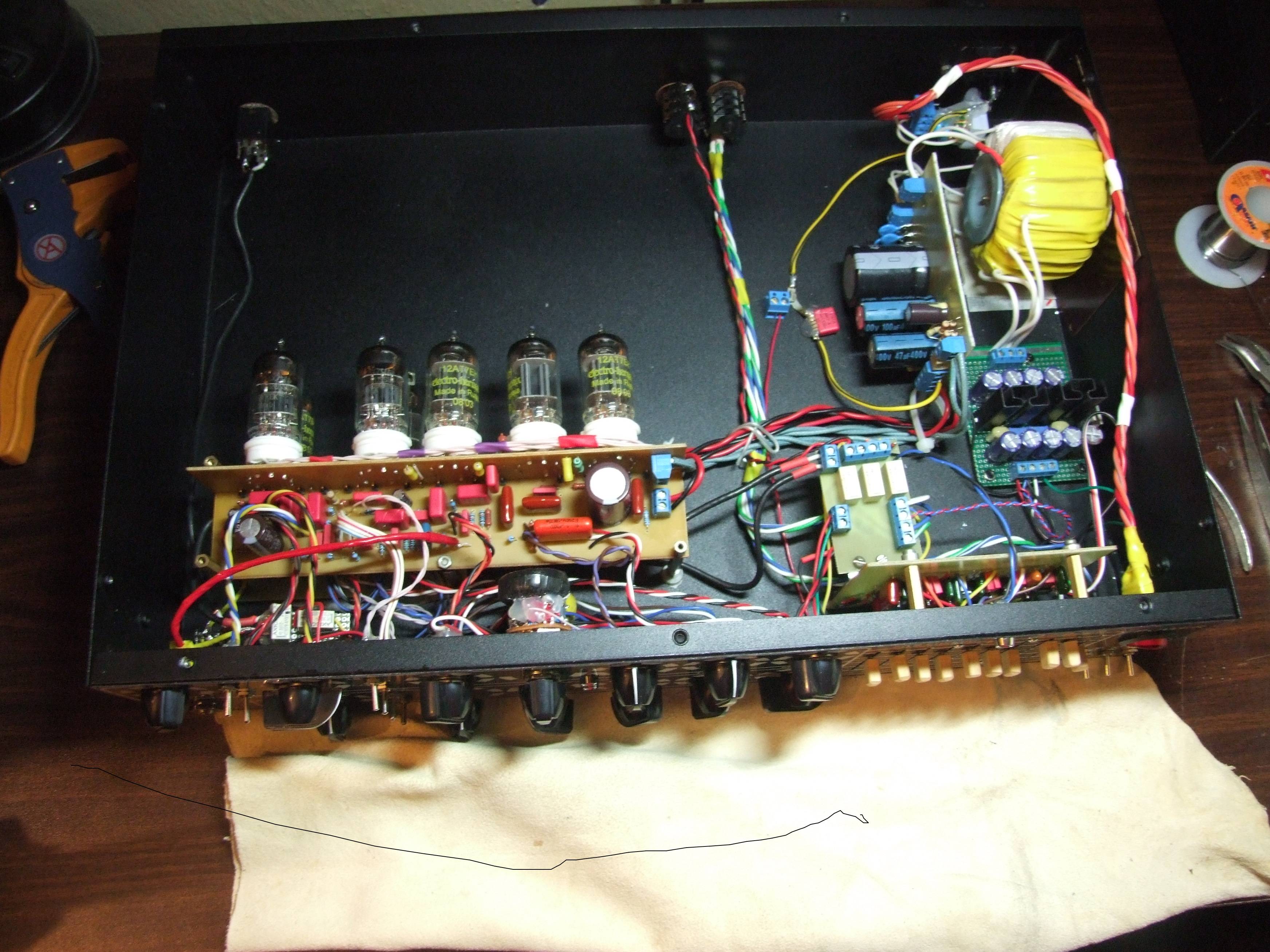

Преамп Классик и про канал со своим эквалайзером, сборка в общей сложности заняла около 2ух недель включая праздники и причие синдромЫЫЫ...

проект конечно зачетный, но по мне так больно много вермишели внутри для печатного-то монтажа. был смысл транс стоя крепить, если внутри корпуса в футбол играть можно? да и морда по мне не информативная, на пешеходный переход похожа. а вообще, реШпект

Это сообщение отредактировал SLK - 29.01.2011 - 22:20

Ну сам попробуй в тесном корпусе побороться с фоном))) тем более,что в регулировке СР катушки- тут с полем мучаться нельзя)))(была проблем,когда в 1 юнит всовывал- да компактно,всё в притирку,но вот катушку пришлось экранить и местоположение ей искать), также не стоит забывать, что там стоит 7 ламп- зачетный калорифер)))) ради смеха найди данные по рабочей температуре))))

Кстати не обращайте внимания на крепёр ламп в верхней плате- лампы свободно пережили переезда в автобусе 500 километров и раз 6 на репу...

SLK А какая информативность тебе нужна??? как бы тебе не хотелось- настраеваеж ты на слух,а не по цифрам)))) тем более,что аппарат живет на точке-студии...

Вот-вот ДР,а покой нам только сниться)))

Продолжаю тему http://diyfactory.ru/forum/index.php?showtopic=1551



Присоединённый файл ( Кол-во скачиваний: 94 )

Сдвоенный СВТ Классик... �нтересно, интересно ))

Скоро-скоро)))- если на ремонте не загнусь)))

Прискакал с ремонта, руки от перфоратора трясутся))))

В общем за пол часика (пока ребёнке время спать не пришло)

за сверлил мордашку частично))) с подкладкой...

СОВЕТ!!!!- НЕ БЕР�ТЕ РЭКОВЫЕ КОРПУСА В БУРОМ МЕДВЕДЕ- уродство,а не корпус,

покрашен плохо,обработка металла оставляет желать лучшего(((

Присоединённый файл ( Кол-во скачиваний: 93 )

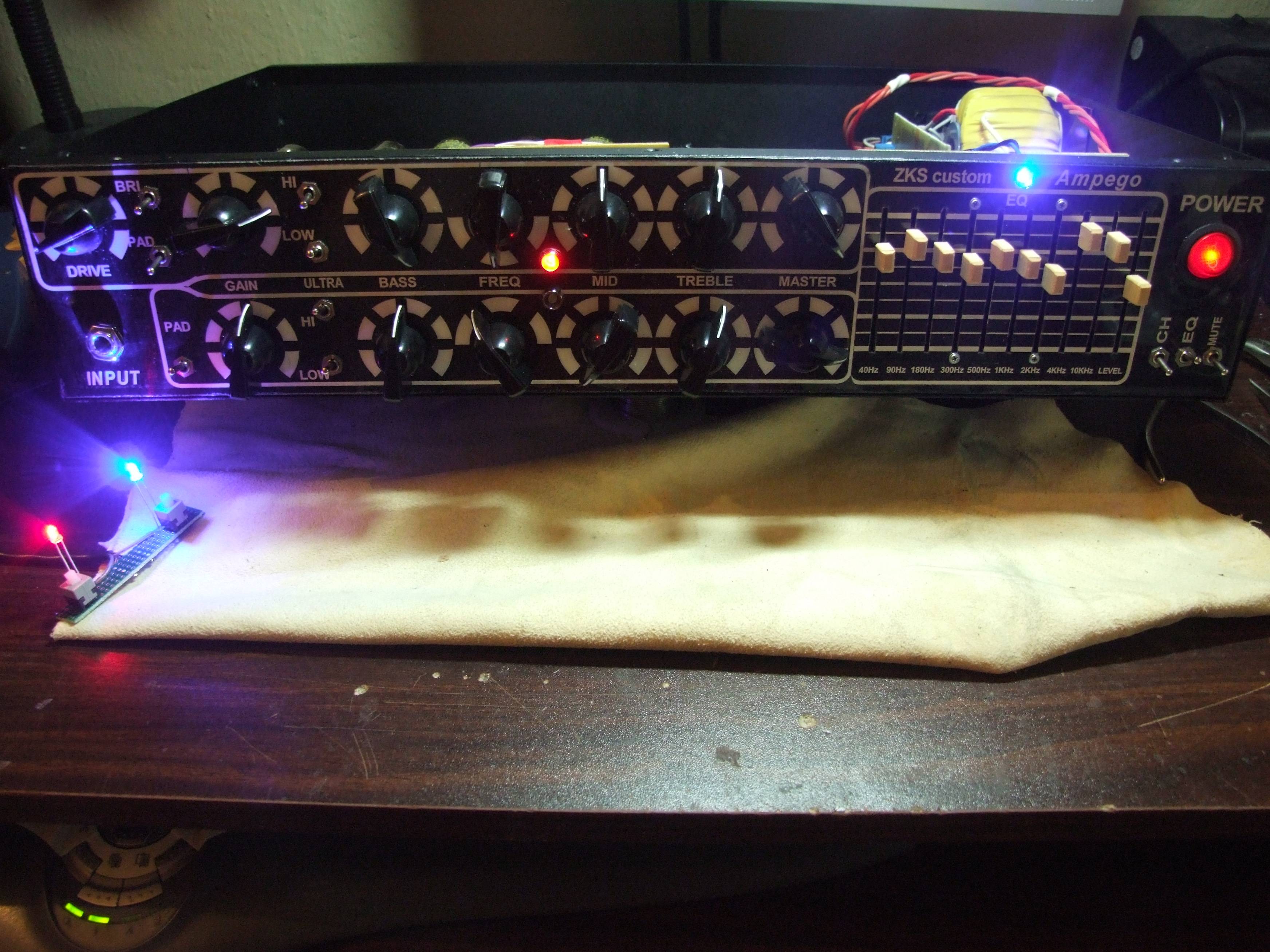

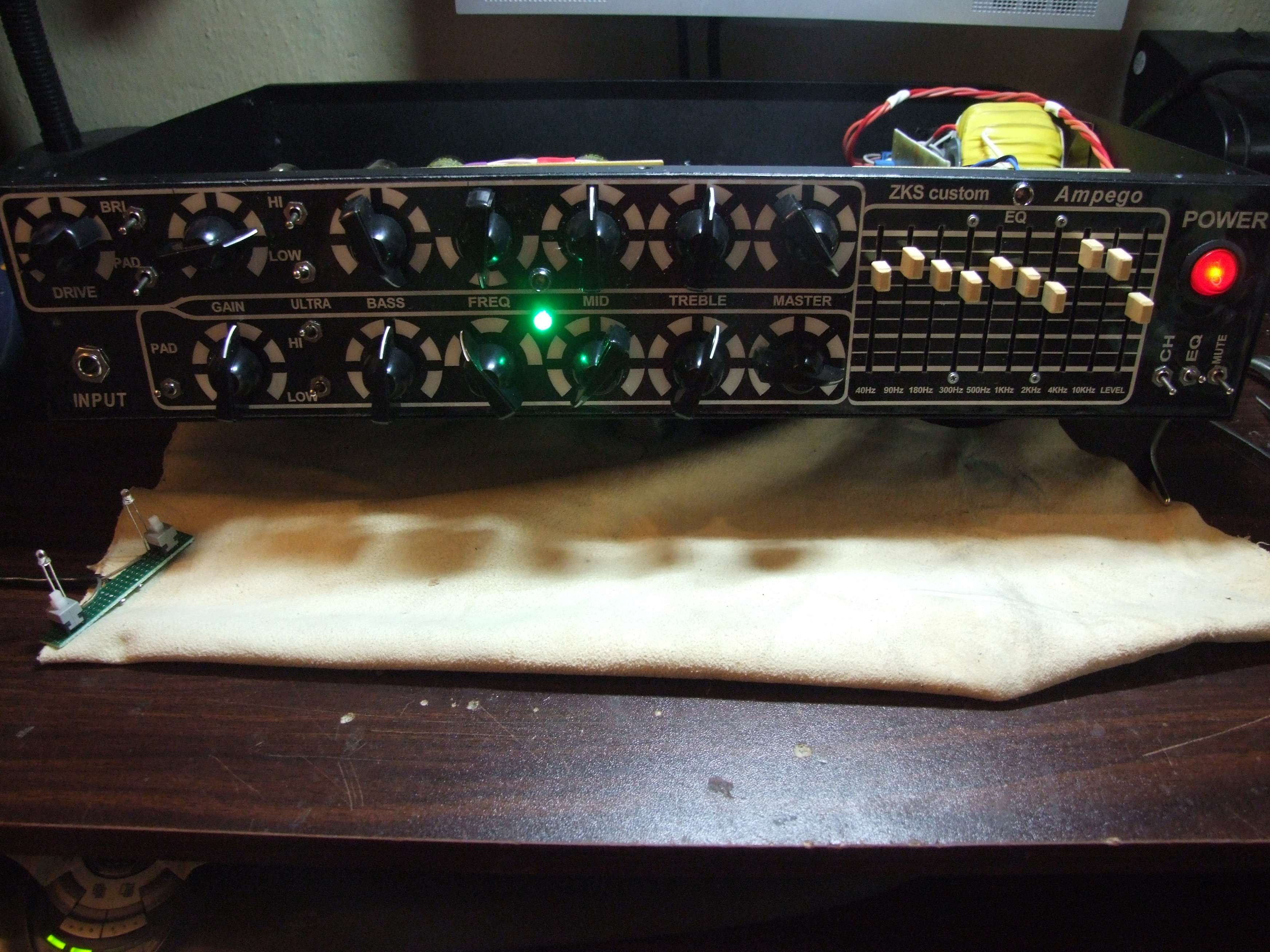

Ещё дзуть-дзуть Ламповый тракт уже работает осталось индикацию и выходной каскад)))

Присоединённый файл ( Кол-во скачиваний: 87 )

У ко-го какие предложения???
1. При коммутации использую 5ти вольтовые реле,2 параллельно на каждую кнопку через светодиод, НО срабатывает только одно реле (то есть 2 реле. только одно срабатывает,а второе нет ..наблюдается на обоих кнопках,светодиоды загораются)

2. в выпрямителе греется один электролит на 25 вольт (таких литиков 2 на разные цепи- накал и индикацию), при условии что переменки всего 10вольт...

P.S. Срезал боковины рэле- в обоих релюшках механическое заклинивание контактных групп
(из практики 30% брак((((AXICOM F 03 P2 20712 V23079-A1 001-B301)

Это сообщение отредактировал HuMMeR - 11.06.2011 - 02:47

� как, проект уже завершен?

Что-то меня фон достал((( Не могу избавиться((((

Накал оторван на 50 вольт,анод тоже нормально отутюжен,остальное питание стабилизированное...

Что-то мне подсказывает,что придётся либо катушки экранировать,либо транс на Ш железе.

В общем у меня крыша уже едет

если забирать сигнал непосредственно с движка громкости ламповой части- в тракте тишина...

Если сигнал подать через усилитель сумматор с Ку 2 (после которого регулятор громкости и сдвоенный усилитель тока), то вылазиет фон на частоте 50 герц который явно слышно!!! если вход этого усилительного каскада замкнуть на минус,то фон увеличиваеться!!!!

ЧТО МНЕ ДЕЛАТЬ???- HELP!!!!

Это сообщение отредактировал HuMMeR - 22.06.2011 - 22:45

Странно все это, очень. Ламповая часть с усилением в сотни-тысячи раз отрабатывает хорошо. А в сумматоре с никаким усилением - фон. Покажи схему сумматора и его питания...

Я уже разобрался- тупанул с двухполяркой каменной части... (спасибо ЭЛЬдоктору- навел на косяк, и надо бы прекращать по ночам поять- моск не думает)))
Сегодня всё в нормальный вид приведу и сэмплы катану,а завтра уже отправлю)))))

Вот и готово))))
Семплик http://zalil.ru/31334208
http://webfile.ru/5405467
цепь; Варвик Тамп (в пассиве баланс датчиковв) преамп- звуковуха... без обработки...

Это сообщение отредактировал HuMMeR - 25.06.2011 - 21:39

с четвертой минуты семпла чё за ад начинается?
ни из одного ампега с варвиком такой сери не слыхал.
