�дея разводить навесом 3-х ламповый пред в маленьком корпусе изначально была немного авантюрной, потому пришлось разводку делать в несколько этажей:



�тог - пред в сборе:

Маньяк

+1

Gunpowder
Блин, ты виртуоз! я бы голову тут сломал

Medved,

Xzert, да я вобщем-то голову практически и сломал Пока лейауты рисовал...

Кстати, от мода по переносу С5 пришлось отказаться. Все таки 3дБ подъема вч перед вторым (основным) каскадом ограничения - это очень много. �мхо, характер меняется довольно сильно и уходит в сторону от уберовского почерка...

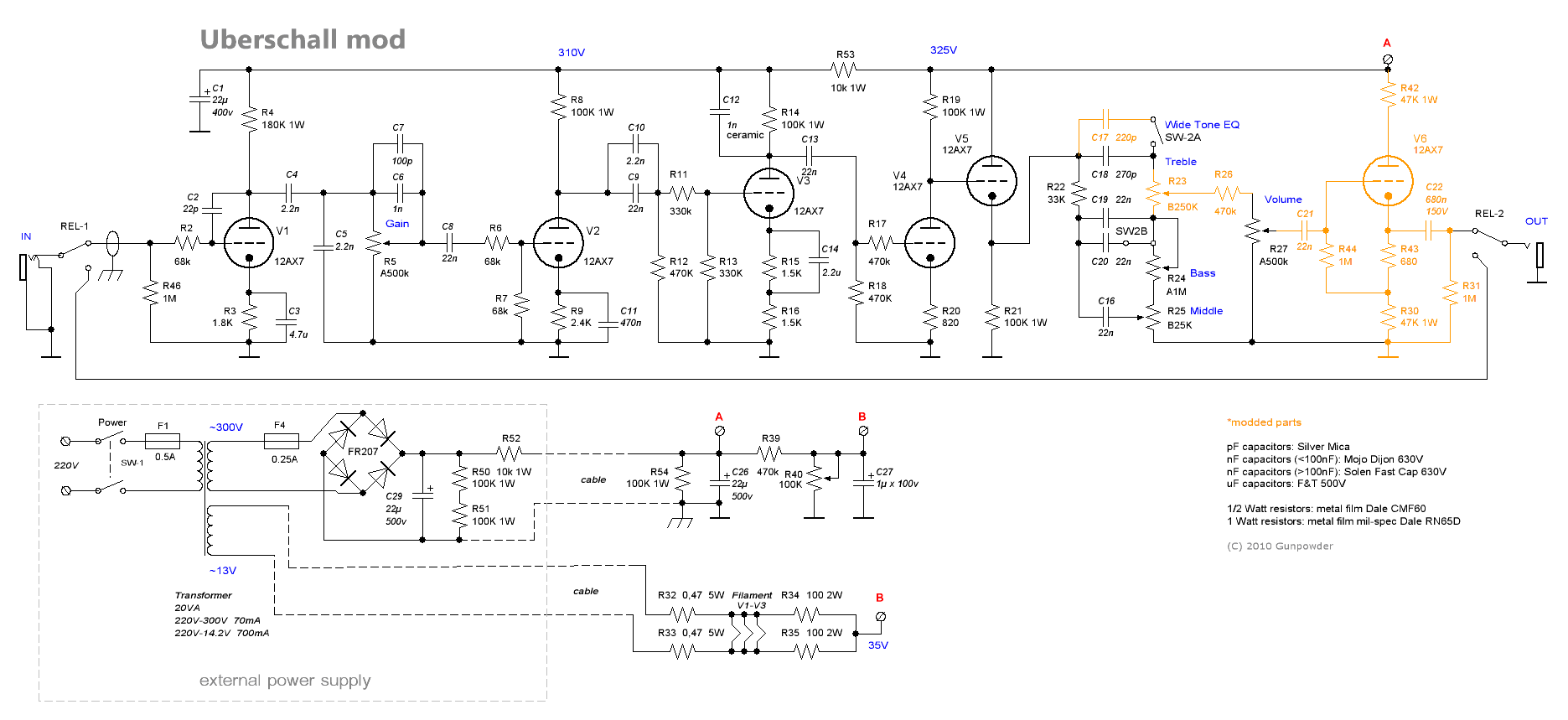

Сейчас схема такая:



Это сообщение отредактировал Gunpowder - 29.08.2010 - 01:15

семплы! семплы! семплы!

Маленький сэмпл:

Uber Rev Blue - 6V6 PP - onaxis (1,2 Mb)

Это сообщение отредактировал Gunpowder - 29.08.2010 - 15:28

Gunpowder "файл удален пользователем"

Перезалил. Проверь, плз, еще раз.

Gunpowder вкусно звучит но что-то ему в пару очень просится

Xzert, что именно?

Gunpowder имхо что-то с чуть более крупным зерном, чтобы даблтреком шло. Незнаю, либо рев либо штейн, или та же меса рект.

Xzert, очень может быть. В самом убере певучести по сч и вч ноль, а вот по низам он дает отличную поддержку...

Работа отличная. Но, я как всегда с замечаниями. Лампа видимо торчит из щитов, торчит уязвимым местом, можно повредить наступив даже легко сверху нечаянно, естественно, и кирдык. Может можно нарастить маленько столбики снизу? ...чтобы защита была чуть повыше.

Beermonza, да, есть такое дело. Можно и нарастить, например пластиковыми столбиками в 4-5 мм.

Gunpowder лучше латунными подставками под платы, типа таких: http://www.chipdip.ru/product/pcsn-6.aspx или никелированных: http://www.chipdip.ru/product/da5m3x05.aspx если у тебя под М3, пролезет.

Beermonza, да такие подойдут. Попробую найти цилиндрические, а не шестигранные.

Еще одно изменение в схеме. Вернее отказ от мода. R7 занял изначально положенное ему место по схеме в ПДФе. В варианте как в ПДФ все звучит как надо:

Gunpowder Подскажи плиз, что дает V6 псоле ТБ??

Lucisferre, V6 - это повторитель, необходимый для того чтобы согласовать работу преда и наибольшее число возможных нагрузок (устройств куда включается пред).

Проблема в том, что ТБ на выходе преда имеет высокое выходное сопротивление. � без повторителя его работа будет зависеть от емкости проводов и входного сопротивления следующего устройства. Фактически кол-во НЧ и ВЧ будет зависеть от шнура, его длины и от типа входа, куда пред подключен. Что не есть гуд. С повторителем же все подобные проблемы решены.
