Блок питания, Очередная попытка поднять на подвиг

Подъезжай. Только позвони предварительно.

Что-то все молчат. С платами то всё в порядке? А то тут зп скоро - хочу на неделе подьехать... Полевые испытания проводил кто?

Я свои забрал уже. Только пока не проверял еще.

Есть одна ошибочка, но легко устранимая на втором положительном блоке питания, все детали которые должны быть на земле повисли в воздухе, и, если он будет нужен придется кидать перемычку.

Это сообщение отредактировал Jansen - 4.09.2007 - 10:48

Производственный брак или разработчик?! Кто виноват? Кого наказывать?

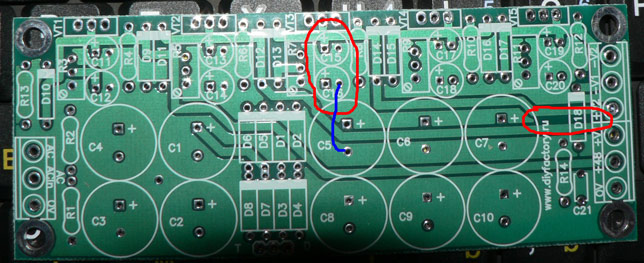

Значит так. Вот что нужно исправить: отрицательные выводы C15 и C16, а также один из выводов R7 не соединены с землей. Это произошло из-за разрыва полигона (видно из рисунка). Самое простое решение - это соединить перемычкой отрицательный вывод C5 с "минусом" C16.
Следует иметь в виду, что этот блок (C15/C16/R7) используется для формирования положительной части V2. Если не планируется использование 2-го стабилизатора, то можно вообще не заморачиваться

Виноваты контролеры, было же предложено проверить, разработчик поработал хорошо, но нужен был трезвый взгляд со стороны. Его не оказалось, но это маленькая проблема, всего одна перемычка, да и то, второй блок питания нужен крайне редко.

ilya
Спасибо за комменты и поправки. Картинку перезалил.
Jansen
Думаю на днях заеду за платами. Отпишусь ещё или отзвонюсь...

сори братцы... недоглядел

Р—Р«
Валерий, у меня сейчас со временем аншлаК полный... но в пятницу позвоню\заеду....

Не суетитесь, плат заказано 100 штук (поэтому и цена низкая), хватит всем желающим.

Jansen
Думаю не лишне в купле продаже анонсировать. Я бы вообще огласил весь список того что есть и что не жалко - сфотографировать как выглядит и дать цены. Кто-то предпочитает сам травить ЛУТом, но думаю многие задумаются над тем чтобы сделать фирмово - с заводскими платами. Ссылку на анонс можно дать на соответсвующих форумах (гитарных, музыкальных, самодельщиков и т.д). Как думаете?

Да лишнее это все. Надо- пишите, отвечу.
Кстати сегодня пересчитал платы и ужаснулся лишних действительно много список подготовлю и вывешу. Вот только ссылки на других форумах размещать не надо, мне это никчему.

Jansen
РћРє РІСЃС‘ РїРѕРЅСЏР».

Собрал и себе такой бп. Красивый.
Есть вопрос - что за три пина промаркированные буквами T и D (рядом с восемью диодами в два ряда)?

Это перемычка для фантома: удвоитель (D) или утроитель (T).
На схеме написано, что если выходное напряжение на трансе от 15 до 18 вольт, надо использовать утроитель, а если от 22 до 28 - то удвоитель.

ilya
Спасибо - понял. Значит впаиваем PBS и перемычкой как у компов на матери рулим. Не зря спросил.

Надо поправить в списке - 47R 1W (2W) - а 22к - обычный на четверть вата.
В идеале сделать список сооветствия - номер элемента на плате - номинал. Будет время сделаю, если никто не поправит.

нарисовал в лейке одностороннюю плату. кто разбирается гляньте плиз нету ли серьезных косяков.

Присоединённый файл ( Кол-во скачиваний: 29 )
 power_2.lay

Не очень нравится общая топология - свободные места, перемычки длинные...
Лучше готовый кит купите.
http://diyfactory.ru/forum/index.php?showt...t=0&#entry18846

про готовые не видел до этого инфу, гляну сейчас.
