| Статьи и отчеты [ Параметры усилителя конденсаторного мика ] |
Вот шумовая полка установленного на микрофонную стойку в обычной жилой комнате микрофона с капсулем. Торчащие 90, 120 Гц - это жесткий диск и вентиляторы в системном блоке. 15 кГц и выше какая то наводка, периодически появляется и пропадает. Природу не выяснял.
Ну и собственно вот внутренности мика.
img-4608-5c2e446040.jpg |
| Статьи и отчеты [ Параметры усилителя конденсаторного мика ] |
Схема вот. Резистор R3 символизирует преобразователь напряжения поляризации.
Полевики 2SK30A, кп303а - первый, 2SJ111 второй.
Биполярные как на схеме.
У меня по этой схеме собрано три усилителя - установлены в имеющиеся у меня микрофоны, над которыми я время от времени издеваюсь. При негромкой начитке или, якобы пении, для Гефеля регулятор примерно на 11 часов. Для двух китайцев регулятор на нуле. Напомню, у меня E-mu 0204. Собственно под неё всё это и затевалось. Для настоящего вокалиста усиления может оказаться даже много. Усиление легко уменьшить увеличением резисторов в эмиттерах дифкаскада.
|
| Статьи и отчеты [ Параметры усилителя конденсаторного мика ] |
Измерил параметры самодельного транзисторного усилителя, встроенного в корпус китайского конденсаторного микрофона https://rmmedia.ru/threads/133231/page-2#post-2269605
Условия тестирования:
Тестовый сигнал уровнем 6,5 dBV через резистивный делитель с затуханием 34 dB и конденсатор емкостью 75 пФ подавался на вход усилителя (усиление те же 34 dB) выход которого был подключен на балансный вход (Максимальный уровень: +6.5dBV), регулятор гейна которого установлен в нулевое положение.
Таким образом поданный на вход сигнал с уровнем 120 мВ (двойная амплитуда) усиливался до 6 с копейками В.
Вот результаты.
RMAA
THD Frec

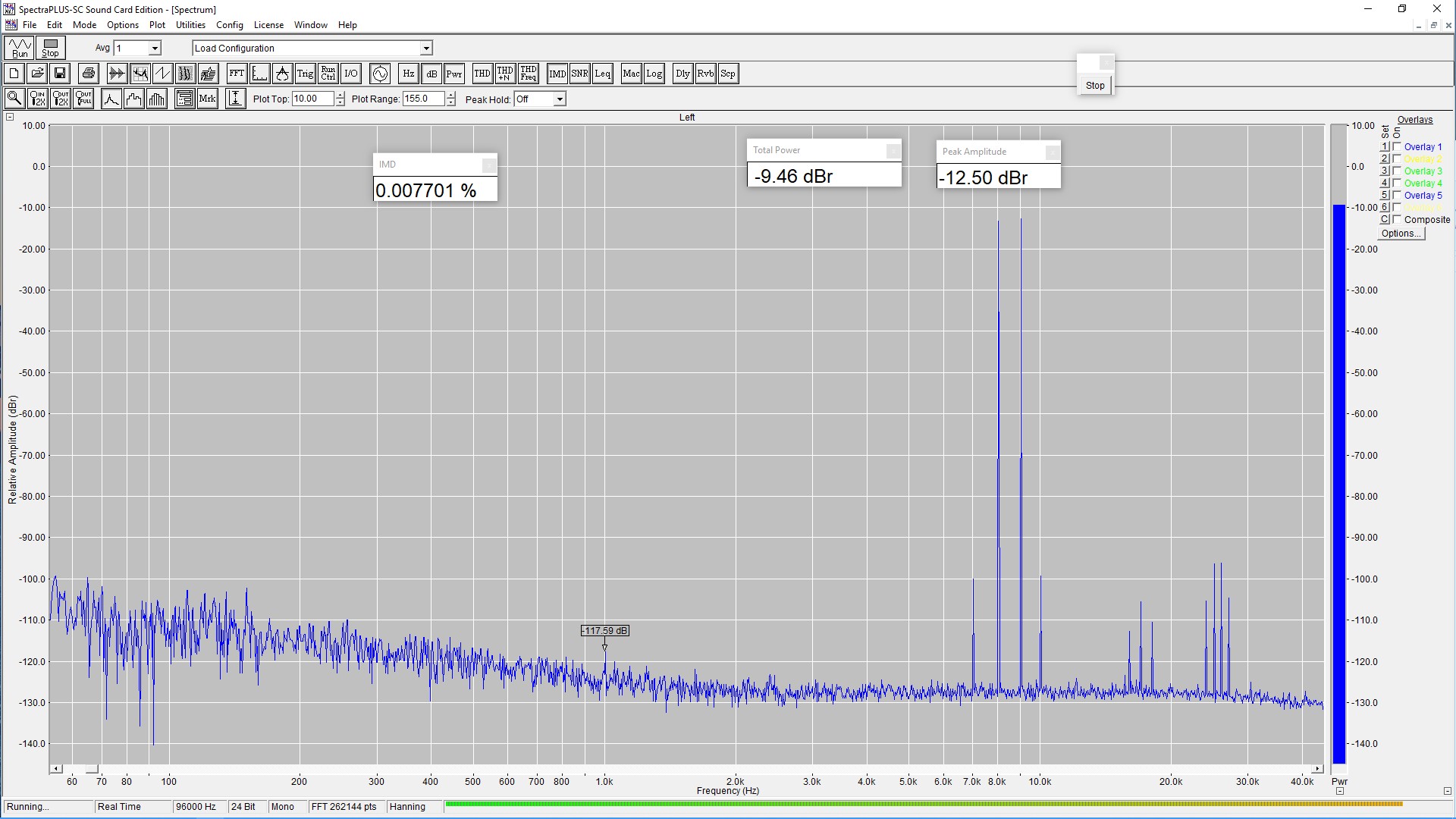

Шумовая полка
THD
IMD
img-4599-3f439ac36f.jpg |
| Музыкальное оборудование [ Ламповые микрофоны по мотивам ЛОМО 19А9 ] |
Нувистор 6с52н я не ставил. Пробовал 6с62н - ничего плохого сказать не могу. Из особенностей - катод можно непосредственно сажать на землю. Отрицательное смещение на сетке получается за счет сеточного тока. Вообще
из своего скромного опыта для себя сделал вывод - при правильно подобранных режимах от замены ламп звучание микрофона зависит в меньшей степени чем от трансформатора и тем более, капсуля. |
| Статьи и отчеты [ "Безрамочный" клееный капсюль ] |
Интересная технология. А как у капсуля с шумами? Полезная площадь мембраны едва ли больше 20-25%, соответственно требуется более тщательная экранировка. А с изолирующими свойствами эпоксидки проблем нет? Какую емкость капсуля получили?
|
| Музыкальное оборудование [ Gefell pm750 ] |
Прежде чем выпаивать C7,С8 Можно осциллографом посмотреть шумы на их плюсовых выводах относительно корпуса. Я за здоровую лень  |
