Гибридный вариант микрофонного усилителя, Покритикуйте схему

Beermonza, почему сядет при 130В, если по паспорту 250? В чем правда, брат?
Тут те же вопросы, а может, и ответы: http://forum.gtlab.net/cgi-bin/yabb2/YaBB....371031929/40#40

Это сообщение отредактировал Tuvalu - 9.07.2013 - 20:34

Tuvalu, я сообщение на GtLab не видел и не читал, ...тот не ошибается, кто ничего не делает ...но у меня печальный опыт с 6Н1П и 6Н3П, если триод садится, то я это фиксирую. А вот 6Н23П с 2008 года работает без подтяжки, и пока живая.

А правда, брат, может быть в руках, на макете. Я совершенно не исключаю, что просто могла попасться бракованная партия, или... паспорт с параметром который не выдерживается.

Собрал все рекомендации в кучу и вот что получилось.

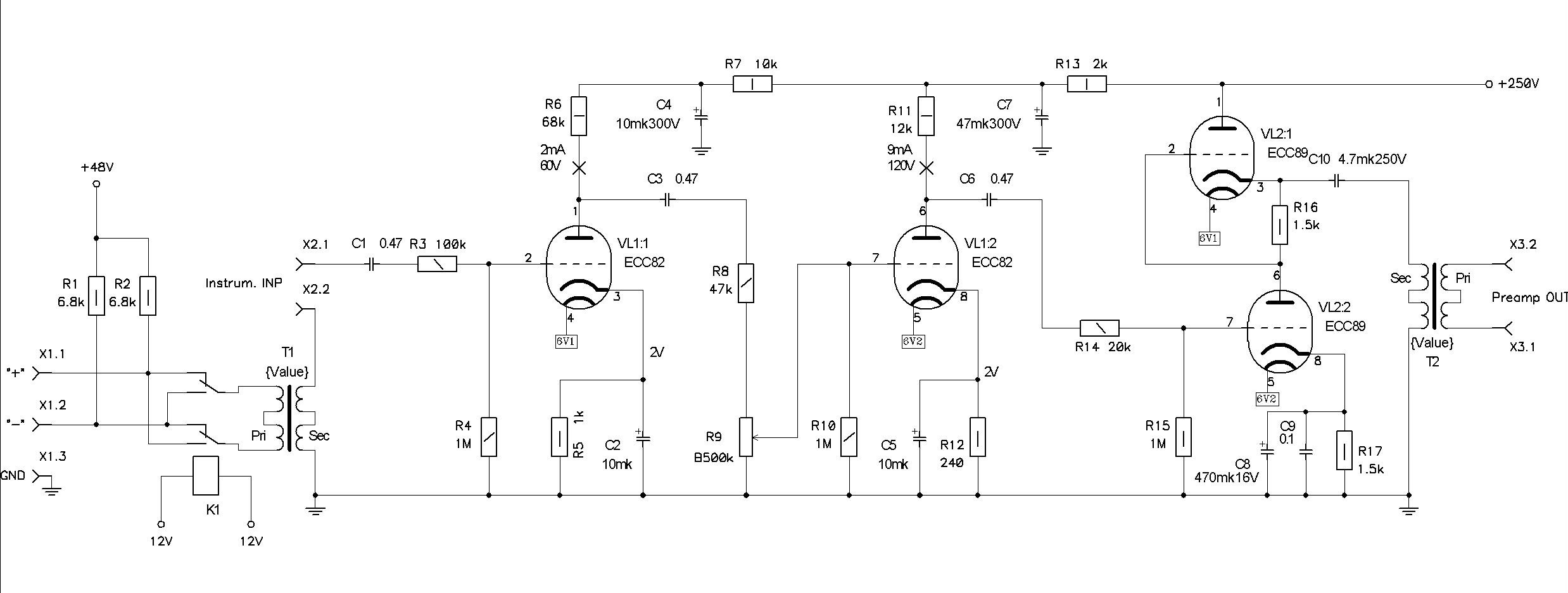

Схема: img-2594-4b33cdd6dd.jpg

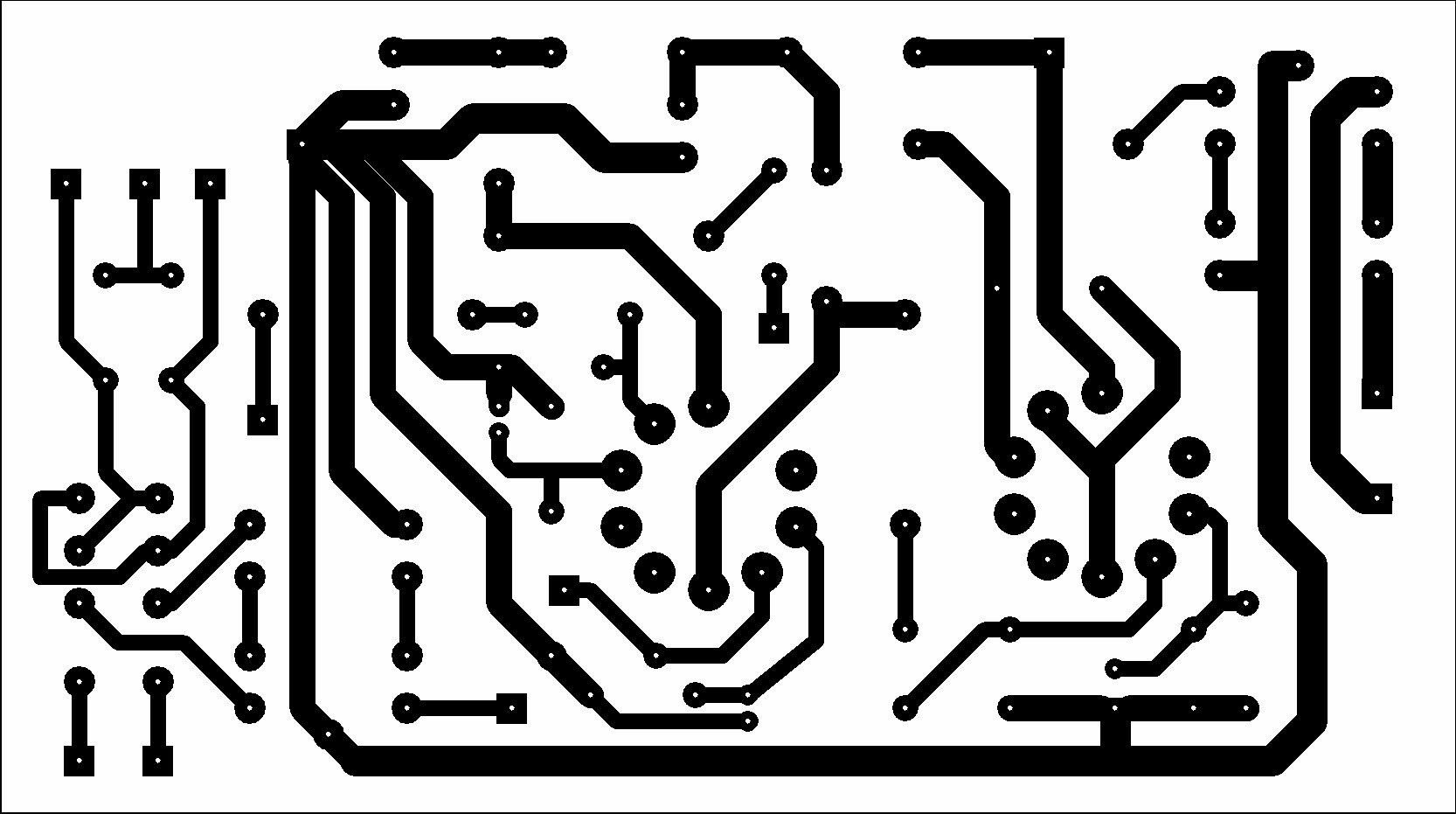

Плата (140х80):img-2595-7045780322.jpg
Лампы пока еще не окончательные. В выходной каскад буду пробовать 6Н23П, 6Н24П и их аналоги. Резисторы этого каскада (посчитал для тока 6мА) по 620 Ом. Трансы А262А2Е и А262А3Е. Говорят Люндайлы лучше, но дорогие, однако....

Следующим вариантом попробую связку ПЕНТОД ЕF86 на входе+ SRPP на ЕСС89, как Andkiev советовал.

На следующей неделе будем слушать.

Stoun, первый каскад работает на кривой участок ВАХ, помнишь, что было отмечено ранее? ...ток нужен 5-6 мА, в аноде 24К.

Да, помню, резисторы в аноде 20к, в катоде 470 Ом для этого случая. Эта схема - как-бы основа - лампы я буду ставить разные, соответственно и режимы придется крутить. Как только определимся со звуком, тогда выложу уже схему со всеми номиналами. Плата в любом случае прежняя будет. Потом еще выложу расположение деталей с обратной стороны.

Входной резистор 100кОм имеет большой тепловой шум, так делать нельзя. Попробуйте закоротить его - сами услышите. Поменять его на 1кОм для защиты от радио, а делитель для инструментального входа сделать как-то по-другому.

Спасибо, понял, учту.

Если уж говорить о гибридном преампе, то мое мнение, должна быть "крутилка" триод-пентод. Тем более еще думаете, что по входу поставить.
Схемка простая, а какой наворот в предусилителе!!!

Присоединённый файл ( Кол-во скачиваний: 146 )

О да! � звучит отлично, сочно - гораздо лучше ЕСС82.
я как раз недавно сваял именно такой преамп, ЕF86 и SRPP на ЕСС89. "Ж�РАФ" отдыхает. а схема гораздо проще... �МХО. Я сразу топикстартеру предлагал по ней собирать... но он че то не проникся...
� собрать нужно �МХО именно преамп, с гнездом "�НСЕРТ", вот в НЕГО и включать компрессор, пусть хоть и каменный - это, �МХО, правильней будет, и ваять проще - там чисто ламповое питалово/БП, а в компрессоре чисто для �МС, а в гибридном варианте и с БП нужно извращаться, и прочая, прочая... �МХО...

А как компенсировали увеличение коэффициента усиления от триода к пентоду.
У меня пока в голову приходит только мысль использовать двойной переменник.
� из наших пентодов, что посоветуете? Думаю попробовать 6Ж1П или 6Ф4П, у нас в городе эти лампы доступны пока и не дорого.

Это сообщение отредактировал burd-ig - 15.07.2013 - 19:54

Да никак не компенсировал - нЕчего там компенсировать. ( эту "утку" про "компенсацию" распространили горе-теоретики, которые сами эту схему не собирали) усиление/режим у лампы не меняется, так как переключение ПЕНТОД/ТР�ОД происходит только по ПЕРЕМЕНКЕ( читайте ВН�МАТЕЛЬНО всю главу, схему из которой Вы привели) - это и есть "фишка"/особенность данной схемы/включения. �зменяется только характер звучания. Конечно, некоторый "прирост" в усилении наблюдается, при переключении режима, но не на столько, что бы выдумывать какую то КОМПЕНСАЦ�Ю.

Блин, ну так конечно же 6Ж32П! Никакой переделки/изменения режимов не требуется, а если есть возможность отобрать лампу, то и звучать будет практически одинаково.... разница в ОООооочень тонких материях/нюансах

Это сообщение отредактировал Andkiev - 15.07.2013 - 20:54

6Ж32П - почти штука рублей.

Это круто.
Посмотрите в �стоке-2. Там цены божеские.

Да ну нах... у нас на кардачах 35 гривен просят, и то, я считаю что это дорого... я покупал у дедулек, на "бомжатнике" новые, в упаковке по 15 гривен. Неужто в Беларуси это такой дефицит?!

Андрей, Уфа- это столица Башкирии.

В istok2.com лампа 6Ж32П - 190 руб. за штуку, заплатить Автотрейдингу, и взять хоть 2 штуки, дешевле будет.

Андрей, Уфа- это столица Башкирии.

Блин - че то я рамсы попутал... у мну очень много переписьки посленее время, в голове все перемешалось, я почему то решил что �горь из Минска...
Ну так а если из Уфы, то это ведь РФ? тогда вообще никаких проблем - на �стоке или любой другой конторе заказать... ну или пусть кто из коллег -россиян, пусть вышлет человеку....

РџСЂРѕРЅРёРєСЃСЏ, РїСЂРѕРЅРёРєСЃСЏ.
Вот вариант на 6Ж32П
На следующей неделе соберу и будем сравнивать с первым вариантом, который, кстати, тоже неплохо звучит.

Кто-нибудь оценивал коэффициент усиления пентодного первого каскада?
Andkiev, в реале у вас сколько от триода к пентоду? (типо из Башкирии вопрос )

Это сообщение отредактировал burd-ig - 17.07.2013 - 21:57

Чтобы я воткнул в схему нестандартный номинал???? Это с какого же перепоя надо, извини? А если взять даже 12 ма/В, то Riэкв получается 83 Ом, что дает Rн/Riэкв=2,65, по графику Ку 0,73, никак не 0,65 и не половина. Опять же: это только первый вариант, а второй больше 0,95. Книжку я посмотрел, как только ты приаттачил, я уважаю оппонентов и вполне допускаю пробелы в своих знаниях, мне только в пользу пойдет очередной тык носом. Но не в этот раз.
